---Герметичные силовые реле Shenler серии RKE 2CO (7А) и 4CO (5А), IP62, влагостойкие, пылезащитные, маслостойкие

Герметичные силовые реле Shenler серии RKE 2CO (7А) и 4CO (5А), IP62, влагостойкие, пылезащитные, маслостойкие

Новинка

Много

Нашли дешевле?

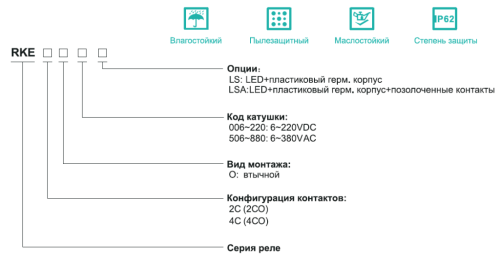

RKE Х X X

Напряжение

012

12VDC - напряжение катушки

024

24VDC - напряжение катушки

048

48VDC - напряжение катушки

110

110VDC - напряжение катушки

524

24VAC - напряжение катушки

615

110VAC - напряжение катушки

730

230VAC - напряжение катушки

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Герметичные силовые реле Shenler серии RKE 2CO (7А) и 4CO (5А), IP62, влагостойкие, пылезащитные, маслостойкие

Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде.

Компактный размер
Высокая коммутационная способность, 2СО 7А; 4СО 5А
Широкий выбор вариантов дополнительного оснащения: светодиодный и механический индикатор и блокируемая тест-кнопка по умолчанию, защитный гасящий диод и позолоченные контакты опционально
Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах с ЧПУ, робототехнике и других системах управления. Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами

Конфигурация			2C (2CO)	4C (4CO)
Характеристики контактов	In/Un нагрузки	Резистивная	7А/250VAC, 30VDC	5А/250VAC, 30VDC
	In/Un нагрузки	Индуктивная	1/6HP, 240VAC
	Макс. коммутируемая мощность		1750VA, 210W	1250VA, 150W
	Мин. коммутируемая мощность		170mW (17V/10mA)
	Сопротивление контакта		<50mΩ
	Материал		AgSnO₂
	Электрич. ресурс (110%Un, 55°C)		>20х10⁴ (1800 цикл/ч)
	Электрич. ресурс (110%Un, 55°C)		>50х10⁴ (360 цикл/ч)
	Механический ресурс		>2000 х 10⁴ (18000 цикл/ч)
Напряжение втягивания (23°C)			DC: <75% (Un), АС: <80% 50/60 Гц (Un)
Напряжение отпускания (23°C)			DC: >10% (Un), АС: >30% 50/60 Гц (Un)
Макс. напряжение (23°C)			110% (Un)
Сопротивление изоляции			≥500МΩ (500VDC)
Рабочая мощность катушки	DC (W)		~0.9W
Рабочая мощность катушки	AC (VA)		~1.2W
Время срабатывания (Un)			≤20 мс
Время возврата (Un)			≤20 мс
Напряжение пробоя	между открытыми контактами		1000VAC/1min (ток утечки 1mA)
	Между полюсами		2000VAC/1min (ток утечки 1mA)
	между катушкой и контактами		2000VAC/1min (ток утечки 1mA)
Данные изоляции в соотв. с IEC 60664 UL840	Номинальное напряжение изоляции		250VAC
	Степень загрязнения		3
	Категория перенапряжения		III
Номинальное ударное напряжение			4000V
Степень защиты корпуса			IP62
Условия хранения (температура/влажность)			-55~+85°С/5~68% отн.вл.
Условия работы (температура/влажность) (без конденсата)			-55~+70°С/5~85% отн.вл.
Атмосферное давление			86~106КРа
Ударопрочность			10G (ударный импульс полуволны: 11ms)
Устойчивость к вибрациям			10~55Н двойная амплитуда: 1,0mm
Монтаж			Для монтажа на колодках
Вес изделия			~35 г.

Код катушки	006	012	024	048	110	220	506	524	536	548	615	730	880
Номинальное напряжение VDC	6	12	24	48	110	220	6	24	36	48	115	230	380
Сопротивление катушки Ω	40	180	640	2600	13000	42000	11,5	180	370	640	4430	16500	42000
Допуск сопротивления катушки: (Un ≤110VDC) ±10%Ω; (Un >110VDC) ±15%Ω

Входное управляющее напряжение		Тип реле	Количество и тип контактов	Токовая нагрузка контактов
AC	DC	Тип реле	Количество и тип контактов	Токовая нагрузка контактов
Интерфейсные реле
6…230	6…230	RNC	1NO, 1CO	6A/250VAC, 30VDC
6…230	6…110	RFT	1CO, 2CO	1CO - 12A/ 250VAC, 30VDC; 2CO - 8A/250VAC, 30 VDC
6…230	6…110	RFT-LT	1CO, 2CO	1CO - 12A/ 250VAC, 30VDC; 2CO - 8A/250VAC, 30 VDC
Общепромышленные реле
6…380	6…220	RKM	2CO, 3CO, 4CO	2CO, 3CO - 5A/250VAC, 30VDC; 4CO - 3A/250VAC, 30VDC
6…380	6…220	RKE	2CO, 4CO	2CO - 7A/250VAC, 30VDC; 4CO - 5A/250VAC, 30VDC
6…240	6…220	RUB	2CO, 3CO	10A/250VAC, 30VDC
6…380	6…220	RKF	2CO, 4CO	2CO - 12A/250VAC, 30VDC; 4CO - 6A/250VAC, 30VDC
6…380	6…220	RKF-LTS	2CO	15A/250VAC, 30VDC (NO - 15A / NC - 7,5A); 10A, 60VDC
6…380	6…220	RKL	1CO, 2CO, 3CO, 4CO	1CO - 16A/250VAC, 30VDC; 2CO, 3CO, 4CO - 10A/250VAC, 30VDC
6…380	6…220	REH	2CO, 3CO	16A/300VAC, 30VDC
24…400	6…220	REH-LTS	1NO, 1NC, 1NO+1NC, 3NO	1NO, 1NC - 16A/500VAC, 10A/220VDC; 1NO+1NC - 16A/500VAC, 10A/220VDC; 3NO - 16A/300VAC, 10A/220VDC
6…400	6…220	RGF	1NO, 2NO	1NO - 30A/277VAC, 30VDC; 2NO - 25A/277VAC, 40A/250VAC, 30VDC
Миниатюрные реле
6…240	5…110	R2G	1NO, 1NC, 1CO, 2NO, 2NC, 2CO	1NO, 1NC, 1CO - 12A, 16A/250VAC, 30VDC; 2NO, 2NC, 2CO - 8A/250VAC, 30VDC
Твердотельные реле
-	4…28	RSCA	1NO	2A/24…280VAC
-	4…28	RSCD	1NO	3A/3…60VAC
90…280	4…32	RSD-1A	1NO	80A/480VAC
-	4…32	RSD-1D	1NO	100A/75VDC; 60A/120VDC

Тип цоколя	Тип реле	Монтаж	Тип зажимов	Перемычка	Защитный модуль	Фиксатор	Маркировка
SNB05-E	RNC	На DIN-рейку	Винтовой	SN20A	-	Комплектно	SN64P
SNB05-ST			Пружинный	SN20A
SNC05-E			Винтовой	SN20B
SNC05-S			Пружинный	SN20B
SNC05-E-A	RSCA RSCD		-	-			-
SNE05-P1	RSCA RSCD	На плату	-	-
SRT05-A	RFT01 RFT01-LT	На DIN-рейку	Винтовой	SR08C
SRT05-E
SRT05-ES
SRU05-E				SR08B	AMD	SR20T	SR2P
SRU05-ST			Пружинный	SR08B	AMD	SR20T	SR2P
SRT05-P		На плату	-	-	-	Комплектно	-
SRT08-A	RFT02 RFT02-LT	На DIN-рейку	Винтовой	SR08C		SR20
SRT08-E						SR20
SRT08-ES						SR20L
SRU08-E				SR08B	AMD	SR20T	SR2P
SRU08-ST			Пружинный	SR08B	AMD	SR20T	SR2P
SRT08-P		На плату	-	-	-	Комплектно	-
SYF08-A	RKM2CO RKE2CO RKF2CO RKF2CO-LTS	На DIN-рейку	Винтовой			SY36S
SYF08-E						SY36S
SKB08-E					AMD	SK36F SK36M	SK4P
SKC08-E						SK36F SK36M	SK4P
SKF08-E						SK36M	SK2P
SKC08-ST			Пружинный	ST01CC		SK36F	SK4P
SY08-P		На плату	-	-	-	SY36M	-
SYF11A	RKM3CO	На DIN-рейку	Винтовой			SY36S
SYF11A-E	RKM3CO
SYF14A	RKM4CO RKE4CO RKF4CO
SYF14A-E
SKB14-E					AMD	SK36F	SK4P
SKC14-E						SK36M	SK4P
SKF14-E							SK2P
SKF14-A							SK2P
SKC14-ST			Пружинный	ST01CC		SK36F	SK4P
SY14-P		На плату	-	-	-	SY36M	-
STB08-E	RKL1CO RKL2CO	На DIN-рейку	Винтовой		AMD	SK36M
STB11-E	RKL3CO				AMD	SK36M3C
STB14-E	RKL4CO				BMD	SK36M4C
SEB11-E	REH REH-LTS				BMD	SES2M
SEB11-P	REH REH-LTS	На плату	-		-	SE48M
SUB08-E	RUB2CO	На DIN-рейку	Винтовой		BMD	SU60M	SU3P
SUB08-A	RUB2CO				-	-	-
SUB11-E	RUB3CO				BMD	SU60M	SU3P
SUB11-A	RUB3CO				-	-	-
RSRC05-ST	R2G1		Пружинный	ST01CC	AMD	SR15L SR20F SR25C	SR2P
SRC05-E			Винтовой	SR08B
SRB05-E			Винтовой	-
SRC05-P		На плату	-	-	-	SR15M	-
SRC08-ST	R2G2	На DIN-рейку	Пружинный	ST01CC	AMD	SR15L SR20F SR25C	SR2P
SRC08-E			Винтовой	SR08B
SRB08-E			Винтовой	-
SRC08-P		На плату	-	-	-	SR1520M	-

Shenler	Relpol	Finder	Weidmuller
RNC	RM699B, PI16, PIR6, SIR6	35.51, 38.51, 38.61, 39.X1	RSS, TRS (1CO, 1NO), TRZ (1CO, 1NO)
RFT	RMP84, RMP85	40.XX, 41.XX, 46.52, 46.61, 48.XX, 4C.XX	DRI
RKE	R2N, R4N	-	RCM, DRM
RKF	R2N, R4N	55.XX, 58.XX	-
RUB	R15 (2CO, 3CO)	60.12, 60.13	RRD
RKL	-	56.XX	-
REH	RUC, RUC-M	62.XX	RPW
RGF	RG25, RS35	-	-
R2G	RM84, RM85, RM87	40.XX, 41.XX, 48.XX	RCL, RCI
RSCD/RSCA	RSR30, PI6-1T, PIR6/SIR6 (c RSR30)	34.81, 39.X0	SSS, TOS
RSD-1D / RSD-1A	RSR	77.XX	PSSR

Тип			SYF08A-E	SYF14A-E
Номинальная нагрузка	Ток	А	10	7
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность		V/min	2000
Макс. момент затяжки		Nm	1.0
Сечение провода		AWG/mm²	20-14/0.5-2.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	37	57

Тип			SYF08A	SYF14A
Номинальная нагрузка	Ток	А	10	7
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность		V/min	2000
Макс. момент затяжки		Nm	1.0
Сечение провода		AWG/mm²	20-14/0.5-2.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	34	56

Тип			SKB08-E	SKB14-E
Номинальная нагрузка	Ток	А	12	10
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность	между катушкой и контактами	V/min	4000
Диэлектрич. прочность	Между контактами	V/min	2500
Макс. момент затяжки		Nm	1.0
Сечение провода		AWG/mm²	20-14/0.5-2.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	50	56

Тип			SKC08-E	SKC14-E
Номинальная нагрузка	Ток	А	12	10
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность	между катушкой и контактами	V/min	4000
Диэлектрич. прочность	Между контактами	V/min	2500
Макс. момент затяжки		Nm	1.0
Сечение провода		AWG/mm²	20-14/0.5-2.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	50	62

Тип			SKC08-ST	SKC14-ST
Номинальная нагрузка	Ток	А	12	8
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность	между катушкой и контактами	V/min	4000
Диэлектрич. прочность	Между контактами	V/min	2500
Макс. момент затяжки		Nm	-
Сечение провода		AWG/mm²	20-16/0.5-1.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	80	80

Тип			SKF08-E	SKF14-E
Номинальная нагрузка	Ток	А	12	10
Номинальная нагрузка	Напряжение	V	300
Диэлектрич. прочность		V/min	2500
Макс. момент затяжки		Nm	1.0
Сечение провода		AWG/mm²	20-14/0.5-2.5
Температура окружающей среды		°C	-40~+85
Вес изделия		g	35	45
