Описание

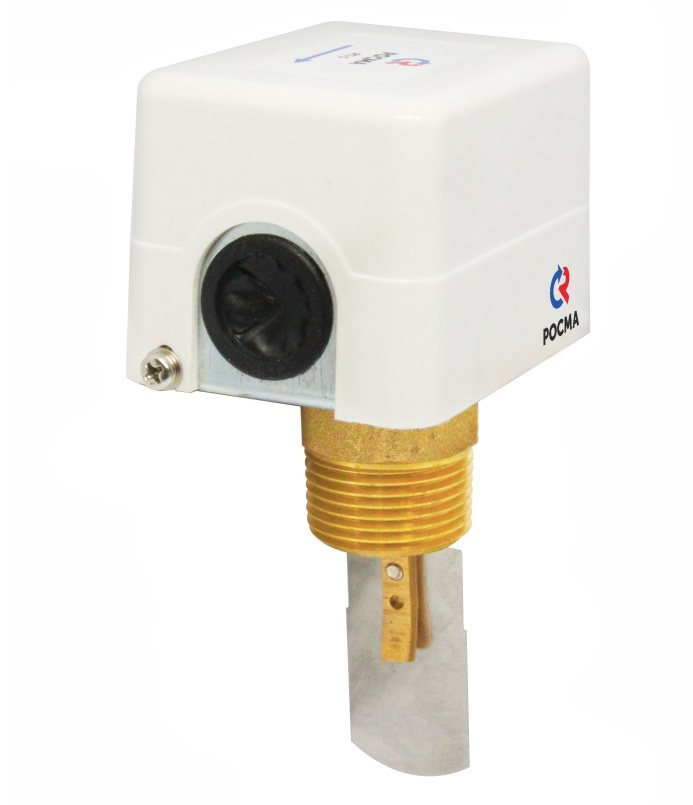

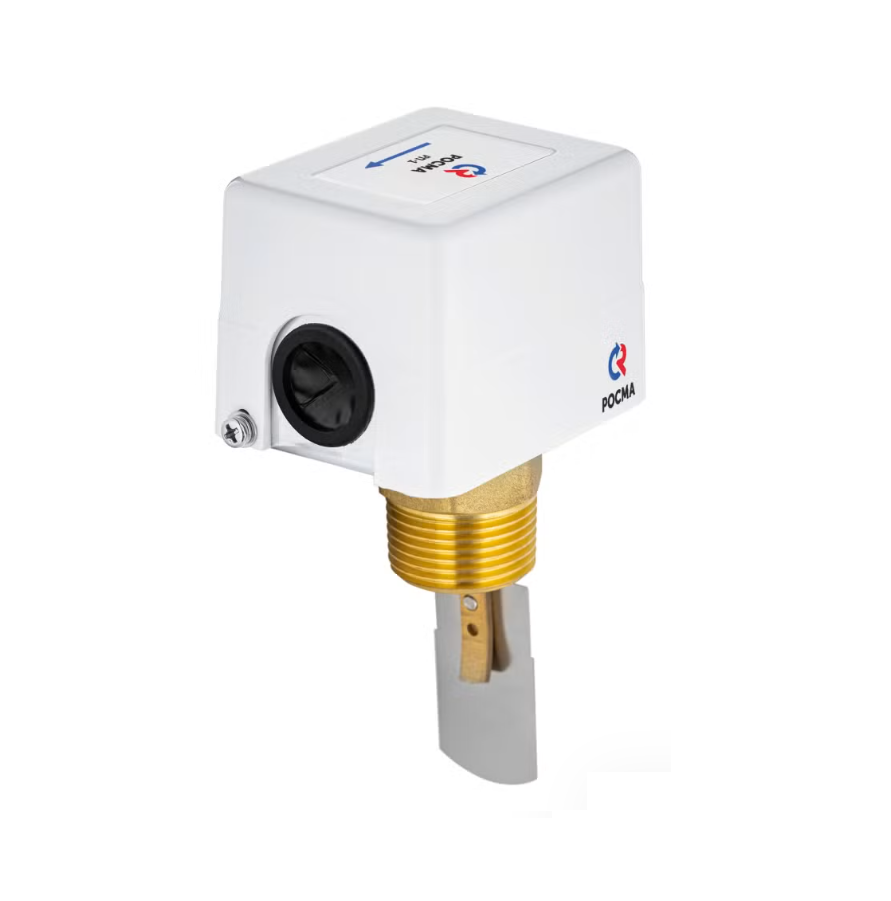

Реле потока РП-1
Тип РП. Предназначены для контроля наличия или отсутствия потока воды и других жидких сред, неагрессивных к медным сплавам. Реле могут быть использованы в отопительных, охлаждающих и водоочистных системах, а также в насосных станциях и на любых трубопроводах.
Область применения: системы теплоснабжения, водоснабжения, машиностроительная отрасль, защита различных механизмов. В частности, реле устанавливаются в насосных установках для защиты от сухого хода, вызванного отсутствием жидкости в системе.
Воспроизводимость ±1% |
Корпус IP53, сталь 10 |
Контакты Однополюсный перекидной контакт |
Крышка Пластик, цвет белый |
Электрические характеристики 10А ~220 В |
Штуцер и механизм Медный сплав |
Диапазон рабочих температур, °C Окружающая среда: -20…+50 Контролируемая среда: +1…+120 |
Резьба присоединения R1⁄2 или R1 (другие резьбы под заказ) |
Максимальное статическое давление в трубопроводе, МПа ≤1,8 |
Надежность 500 000 циклов |
Лопасти (8 шт)* Нержавеющая сталь *- входят в комплект поставки |
Вес, кг РП без лопастей: 0,40 РП с лопастями: 0,43 |
Техническая документация ТУ 27.12.24-001-46269003-2022 |
В случае необходимости, при монтаже, лопасти необходимо симметрично подрезать с двух сторон по всей длине.
Диаметр трубы, дюйм | А, мм | В, мм | G |
---|---|---|---|
1 | 33,5 | 25 |
R½ / R1 (под заказ R¾ / G½ / G¾ / G1 / NPT½ / NPT¾ / NPT1) |
2 | 53 | 27 | |
59 | |||
3 | 80 | ||
83 | |||
4 | 108 | ||
5 | 124 | ||
6 | 161 |
Расход воды м3/ч, требующийся для активации выключателя
Диаметр трубы, дюйм | 1 | 1-1/4 | 1-1/2 | 2 | 2-1/2 | 3 | 4 | 5 | 6 | 8 | |
---|---|---|---|---|---|---|---|---|---|---|---|
min расход в диапазоне регулирования | замыкание контакт 1-2 | 1 | 1,3 | 1,7 | 3,1 | 4,1 | 6,2 | 8,4 | 12,9 | 16,8 | 46,6 |
размыкание контакт 1-3 | 0,6 | 0,8 | 1,1 | 2,2 | 2,8 | 4,3 | 6,1 | 9,3 | 12,3 | 38,6 | |
max расход в диапазоне регулирования | замыкание контакт 1-2 | 2 | 3 | 4,4 | 6,6 | 7,8 | 12 | 18,4 | 26,8 | 32,7 | 94,2 |
размыкание контакт 1-3 | 1,9 | 2,8 | 4,1 | 6,1 | 7,3 | 11,4 | 17,3 | 25,2 | 30,7 | 90,8 |
