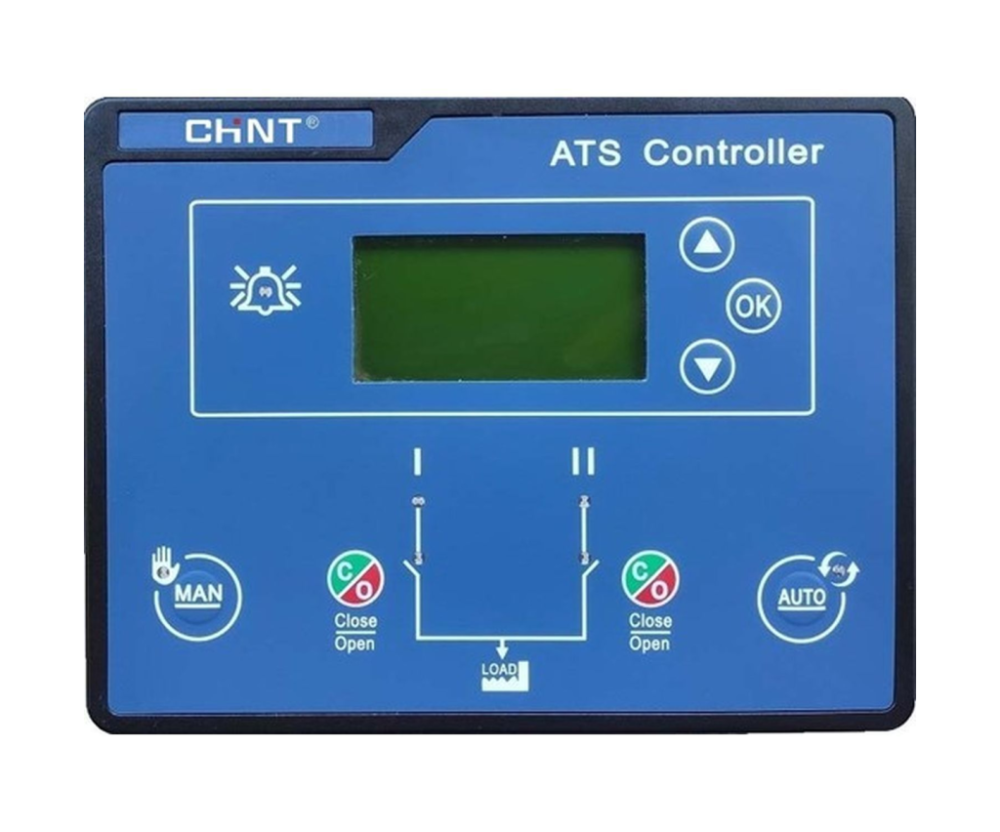

Контроллер NZQ7 - модуль управления с двойным переключением питания
АВР NZQ7A - это интеллектуальный модуль управления с двойным переключением питания, сочетающий в себе автоматическое измерение, ЖК-дисплей и цифровую связь. Его основными характеристиками являются цифровизация, развитые логические функции и сетевая организация. Он может обеспечить автоматизацию в процессе измерения и управления, снизить процент ошибок, связанных с человеческим фактором, что делает его идеальным решением для управления двойным переключением питания.
Главным элементом устройства АВР NZQ7A является микропроцессор, который может точно определять напряжение, частоту и другие параметры двухcторонних трехфазных источников питания и давать точную оценку аномалиям напряжения (повышенное напряжение, пониженное напряжение, обрыв фазы) и частотным аномалиям (повышенная частота, пониженная частота), а также выводить количество пассивных переключений. Устройство полностью учитывает применение двойного преобразования мощности в системе энергоснабжения и имеет множество режимов управления. Его компактная конструкция, усовершенствованная схема, простое подключение и высокая надежность могут широко использоваться в электроэнергетике, связи и телекоммуникациях, нефтяной, угольной, металлургической, железнодорожной промышленности, в муниципальной сфере, в сфере строительства зданий с интеллектуальным управлением и в других отраслях.
Соответствует требованиям ГОСТ IEC 60947-1-2014 «Аппаратура распределения и управления низковольтная. Часть 1. Общие правила», ГОСТ IEC 60947-6-1-2005 «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная переключения», ГОСТ 30011.1-2012 (IEC 60947-1:2004) «Аппаратура распределения и управления низковольтная. Часть 6. Аппаратура многофункциональная. Раздел 1. Аппаратура коммутационная автоматического переключения. Подраздел 8.3».
| Позиция | Описание | |
|---|---|---|
| Номинальное напряжение (Ue), В | Питание перем. тока: A1-N1/A2-N2; диапазон напряжения: 185~255 В АС | |
| Питание пост. тока (опция), диапазон напряжения 9~36 В DC | ||
| Потребляемая мощность (P), Вт | 8 Вт (В режиме ожидания: <4 Вт) | |
| Вход напряжения переменного тока | Система переменного тока | |
| Трехфазная четырехпроводная (L-N) | Фазное напряжение: 185~255 В | |
| Имеется возможность расширения до однофазной двухпроводной, двухфазной трехпроводной и трехфазной трехпроводной в будущем | ||
| Номинальная частота, Гц | 50 | |
| Разрывная мощность | Пассивный выход 5 А / 250 В | |
| Входной интерфейс выключателя | Действительно при подключении к общедоступному терминалу (COM) | |
| Режим обмена данными | Изолированный интерфейс RS485, протокол MODBUS | |

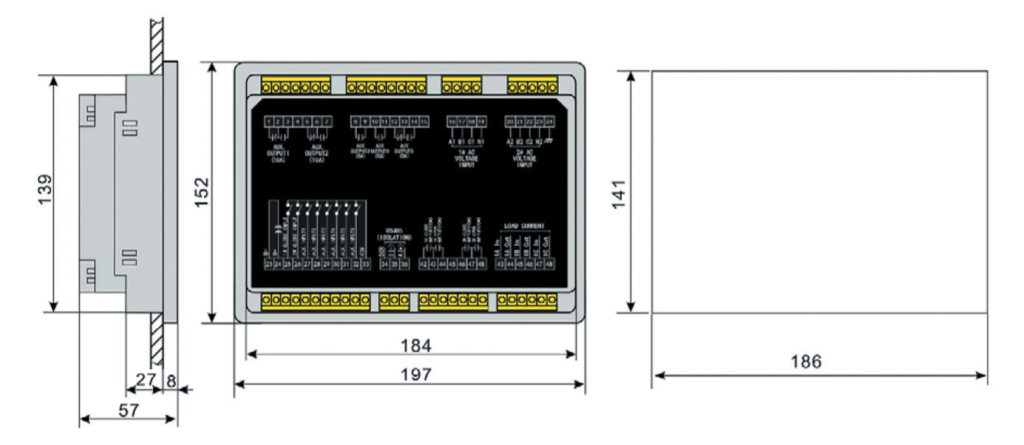

| Общие габариты (Д×Ш×В), мм | 197×152×57 | |
| Размер отверстия, мм | 186×141 | |
| Степень защиты | IP55 при установке кольцевого резинового уплотнения между контроллером и панелью управления | |
| Диэлектрическая прочность | Между клеммой высокого напряжения переменного тока и клеммой низкого напряжения было применено напряжение 2 кВ переменного тока, и ток утечки в течение 1 мин не превышал 3 мА | |
| Масса (m), кг | 0,7 | |
Контроллер монтируется на панели и фиксируется пластиной во время установки.
При подключении устройства АВР важно соблюдать правильность чередования фаз и проводника N.
1. Температура окружающей среды: от -15 до +60 °C.
2. Высота над уровнем моря: 2000 м или ниже.
3. При необходимости работы на высоте, превышающей 2000 м, изделие следует использовать с учетом значений, приведенных в таблице снижения номинальных характеристик на разных высотах.
4. Атмосферные условия: Относительная влажность воздуха не должна превышать 50% при температуре окружающей среды +60 °C. Относительная влажность может быть выше при меньших значениях температур. Среднемесячная максимальная относительная влажность в самый влажный месяц не должна превышать 90%, а среднемесячная минимальная температура должна быть равной +20 °C. Необходимо принять специальные меры для защиты от конденсата, возникающего в результате изменений температуры.
