Camozzi Серия MX-PRO - Электронные пропорциональные регуляторы давления и распределители
Описание

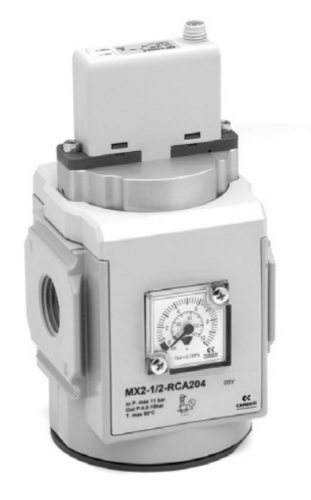

Серия MX-PRO - Электронные пропорциональные регуляторы давления и распределители
Запрос цен и сроков на info@binomkip.ruРегуляторы и распределители индивидуального и группового монтажа: G1/2
Регулятор давления: встроенный манометр или порт G1/8
Распределитель: без манометра
» Высокая точность
» Минимальное энергопотребление
» Высокий расход
» Совместимость с серией блоков подготовки воздуха MX2
» Доступны версии с групповым монтажом и внешним портом для питания пилота K8P
» Подходит для использования с кислородом
|
|
Пропорциональный регулятор давления |
Пропорциональный распределитель |
|
Конструкция |
модульный, компактный, мембранного типа |
модульный, поршневого типа |
|
Материалы |
см. таблицы на страницах ниже |
см. таблицы на страницах ниже |
|
Присоединение |
G1/2 |
G1/2 |
|
Монтаж |
вертикально в линию, на стену |
вертикально в линию, на стену |
|
Рабочая температура |
0°C ÷ 50°C |
0°C ÷ 50°C |
|
Максимальное давление питания |
11 бар (10 бар), 4 бар (3 бар), |
6 бар |
|
Диапазон регулируемого давления |
0.5 ÷ 10 бар, 0.15 ÷ 3 бар, | |
|
Максимальное давление пилота |
4 бар (3 бар), 11 бар (10 бар), |
4 бар (ВАЖНО для корректной работы) |
|
Сброс избыточного давления |
со сбросом (стандарт), без сброса |
НЕТ |
|
Номинальный расход |
см. диаграммы на страницах ниже |
см. диаграммы на страницах ниже |
|
Требования к сжатому воздуху |
Очищенный воздух без
необходимости маслораспыления. Требуется последовательная | |
|
Манометр |
встроенный манометр (стандарт), |
без манометра |
|
Сигнал управления |
0-10 V DC пульсации ≤ 0,2%; |
0-10 V DC пульсации ≤ 0,2%; |
|
Аналоговый выход |
0.5 - 9.5 V DC [ обратная связь ] |
не требуется |
|
Напряжение питания |
24 V DC ±10% |
24 V DC ±10% |
|
Электрическое подключение |
M8 4 Pin (Male) |
M8 4 Pin (Male) |
|
Линейность |
≤ ± 1% FS |
±4% FS |
|
Гистерезис |
±0.5% FS |
±8% FS |
|
Повторяемость |
±0.5% FS |
±0.35% FS |
|
Чувствительность |
0.3% FS |
5% FS |
|
Класс защиты |
IP51 |
IP51 |
|
MX |
2 |
- |
½ |
- |
R |
CV |
2 |
0 |
4 |
- |
LH |
|
MX |
Серия |
||||||||||
|
2 |
Размер: 2 = G1/2 |
||||||||||
|
½ |
Присоединение: 1/2 = G1/2 |
||||||||||
|
R |
Функция: |
||||||||||
|
CV |
Сигнал
управления: |
||||||||||
|
2 |
Диапазон
регулирования: |
||||||||||
|
0 |
Тип
конструкции: |
||||||||||
|
4 |
Наличие
манометра: |
||||||||||
|
LH |
Направление
потока: |
||||||||||
|
OX1 |
Версии: |
||||||||||
M = пропорциональный регулятор давления группового монтажа
|
Комплектующие |
Материалы - стандартная версия |
Материалы - версия на кислород |
|
1 = Корпус |
Алюминий |
Алюминий |
|
2 = Крышка |
Полиацеталь |
PBT |
|
3 = Фиксатор клапана |
Полиацеталь |
PBT |
|
4 = Верхняя плита K8P |
Алюминий |
Алюминий |
|
5 = Нижняя пружина |
Нержавеющая сталь |
Нержавеющая сталь |
|
6 = Мембрана |
NBR |
FKM |
|
Уплотнения |
NBR |
FKM |
W = пропорциональный распределитель группового монтажа
|
Комплектующие |
Материалы - стандартная версия |
Материалы - версия на кислород |
|
1 = Корпус |
Алюминий |
Алюминий |
|
2 = Крышка |
Полиацеталь |
PBT |
|
3 = Фиксатор клапана |
Полиацеталь |
PBT |
|
4 = Верхняя плита K8P |
Алюминий |
Алюминий |
|
5 = Нижняя пружина |
Нержавеющая сталь |
Нержавеющая сталь |
|
Уплотнения |
NBR |
FKM |
Контакт 1: +24 V DC (напряжение питание)
Контакт 2: аналоговый сигнал управления 0-10 V или 4...20 мА
Контакт 3: 0 V (земля) общий также для сигнала управления
Контакт 4: выходной аналоговый сигнал (в соответствии с регулируемым давлением)
Светодиод 5: красный
Светодиод 6: зеленый
ПОМЕТКА НА ЧЕРТЕЖЕ: ** = порт М5 только в версиях с внешним питанием пилота K8P (MX2-1/2-REV... и MX2-1/2-REA...)
|
Мод. |
Сигнал управления |
Диапазон регулирования |
Манометр |
|
MX2-1/2-R*V1**0 |
0-10 V DC |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-R*V1**2 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V1**4 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V2**0 |
0-10 V DC |
0.5 ÷ 10 бар |
без манометра |
|
MX2-1/2-R*V2**2 |
0-10 V DC |
0.5 ÷ 10 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V2**4 |
0-10 V DC |
0.5 ÷ 10 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V3**0 |
0-10 V DC |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-R*V3**2 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V3**4 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V4**0 |
0-10 V DC |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-R*V4**2 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V4**4 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A1**0 |
4-20 mA |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-R*A1**2 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A1**4 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A2**0 |
4-20 mA |
0.5 ÷ 10 бар |
без манометра |
|
MX2-1/2-R*A2**2 |
4-20 mA |
0.5 ÷ 10 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A2**4 |
4-20 mA |
0.5 ÷ 10 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A3**0 |
4-20 mA |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-R*A3**2 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A3**4 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A4**0 |
4-20 mA |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-R*A4**2 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A4**4 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V1**0-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-R*V1**2-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V1**4-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V3**0-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-R*V3**2-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V3**4-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*V4**0-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-R*V4**2-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*V4**4-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A1**0-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-R*A1**2-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A1**4-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A3**0-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-R*A3**2-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A3**4-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-R*A4**0-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-R*A4**2-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-R*A4**4-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
ПОМЕТКИ: |
|||
|
|
|
|
Pr = регулируемое
давление |
Pr = регулируемое
давление |
|
|
|
|
Pr = регулируемое
давление |
K801 = со сбросом, с
электроуправлением |
Контакт 1: +24 V DC (напряжение питание)
Контакт 2: аналоговый сигнал управления 0-10 V или 4...20 мА
Контакт 3: 0 V (земля) общий также для сигнала управления
Контакт 4: выходной аналоговый сигнал (в соответствии с регулируемым давлением)
Светодиод 5: красный
Светодиод 6: зеленый
ПОМЕТКА НА ЧЕРТЕЖЕ: ** = порт М5 только в версиях с внешним питанием пилота K8P (MX2-1/2-REV... и MX2-1/2-REA...)
|
Мод. |
Сигнал управления |
Диапазон регулирования |
Манометр |
|
MX2-1/2-M*V1**0 |
0-10 V DC |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-M*V1**2 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V1**4 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V2**0 |
0-10 V DC |
0.5 ÷ 10 бар |
без манометра |
|
MX2-1/2-M*V2**2 |
0-10 V DC |
0.5 ÷ 10 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V2**4 |
0-10 V DC |
0.5 ÷ 10 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V3**0 |
0-10 V DC |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-M*V3**2 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V3**4 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V4**0 |
0-10 V DC |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-M*V4**2 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V4**4 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A1**0 |
4-20 mA |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-M*A1**2 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A1**4 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A2**0 |
4-20 mA |
0.5 ÷ 10 бар |
без манометра |
|
MX2-1/2-M*A2**2 |
4-20 mA |
0.5 ÷ 10 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A2**4 |
4-20 mA |
0.5 ÷ 10 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A3**0 |
4-20 mA |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-M*A3**2 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A3**4 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A4**0 |
4-20 mA |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-M*A4**2 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A4**4 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V1**0-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-M*V1**2-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V1**4-OX1 |
0-10 V DC |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V3**0-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-M*V3**2-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V3**4-OX1 |
0-10 V DC |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*V4**0-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-M*V4**2-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*V4**4-OX1 |
0-10 V DC |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A1**0-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
без манометра |
|
MX2-1/2-M*A1**2-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A1**4-OX1 |
4-20 mA |
0.15 ÷ 3 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A3**0-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
без манометра |
|
MX2-1/2-M*A3**2-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A3**4-OX1 |
4-20 mA |
0.05 ÷ 1 бар |
со встроенным манометром 0-12 бар |
|
MX2-1/2-M*A4**0-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
без манометра |
|
MX2-1/2-M*A4**2-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-6 бар |
|
MX2-1/2-M*A4**4-OX1 |
4-20 mA |
0.35 ÷ 7 бар |
со встроенным манометром 0-12 бар |
|
ПОМЕТКИ: |
|||
|
|
|
|
Pr = регулируемое
давление |
Pr = регулируемое
давление |
Q = расход
Pa = давление питания
|
K805 = регулятор
группового монтажа, со сбросом, |
K813 = регулятор
группового монтажа, со сбросом, |
Контакт 1: +24 V DC (напряжение питание)
Контакт 2: аналоговый сигнал управления 0-10 V или 4...20 мА
Контакт 3: 0 V (земля) общий также для сигнала управления
Контакт 4: выходной аналоговый сигнал (в соответствии с регулируемым давлением)
Светодиод 5: красный
Светодиод 6: зеленый
|
Мод. |
Сигнал управления |
Диапазон расхода |
|
MX2-1/2-VEV810 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEA810 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEV910 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEA910 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEV810-LH |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEA810-LH |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEV910-LH |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEA910-LH |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEV810-OX1 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEA810-OX1 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEV910-OX1 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEA910-OX1 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEV810-LHOX1 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEA810-LHOX1 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-VEV910-LHOX1 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-VEA910-LHOX1 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
|
|
|
Низкорасходная версия |
Высокорасходная версия |
Контакт 1: +24 V DC (напряжение питание)
Контакт 2: аналоговый сигнал управления 0-10 V или 4...20 мА
Контакт 3: 0 V (земля) общий также для сигнала управления
Контакт 4: выходной аналоговый сигнал (в соответствии с регулируемым давлением)
Светодиод 5: красный
Светодиод 6: зеленый
|
Мод. |
Сигнал управления |
Диапазон расхода |
|
MX2-1/2-WEV810 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEA810 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEV910 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEA910 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEV810-LH |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEA810-LH |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEV910-LH |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEA910-LH |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEV810-OX1 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEA810-OX1 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEV910-OX1 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEA910-OX1 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEV810-LHOX1 |
0-10 V DC, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEA810-LHOX1 |
4-20 mA, внешнее питание пилота |
низкорасходный |
|
MX2-1/2-WEV910-LHOX1 |
0-10 V DC, внешнее питание пилота |
высокорасходный |
|
MX2-1/2-WEA910-LHOX1 |
4-20 mA, внешнее питание пилота |
высокорасходный |
|
|
|
|
Низкорасходная версия |
Высокорасходная версия |
FS% = диапазон изменения сигнала управления
ПОДПИСИ ДАННЫХ:
Q = расход (Нл/мин)
P = входное давление (бар)
|
Pвх |
Тип |
Установившийся |
Сигнал |
Время отклика |
Время отклика |
|||||||
|
0-10% |
0-50% |
0-90% |
0-99% |
0-10% |
0-50% |
0-90% |
0-99% |
|||||
|
2 бар |
низкорасходный |
индивидуальный |
915 |
6 |
351 |
452.4 |
967.2 |
6240 |
171.6 |
284.7 |
487.5 |
624 |
|
групповой |
1000 |
6.3 |
327.6 |
421.2 |
951.6 |
6162 |
249.6 |
366.6 |
577.2 |
780 |
||
|
высокорасходный |
индивидуальный |
960 |
4.7 |
331.5 |
444.6 |
1279.2 |
6942 |
245.7 |
329.16 |
526.5 |
702 |
|
|
групповой |
960 |
4.2 |
313 |
420 |
1156 |
9700 |
200 |
340 |
540 |
800 |
||
|
4 бар |
низкорасходный |
индивидуальный |
952 |
5.4 |
319.8 |
436.8 |
1029.6 |
7410 |
187.2 |
304.2 |
491.4 |
624 |
|
групповой |
925 |
5.3 |
284.7 |
408.72 |
1474.2 |
6240 |
237.9 |
370.5 |
557.7 |
897 |
||
|
высокорасходный |
индивидуальный |
970 |
4.4 |
279.24 |
429 |
1177.8 |
7878 |
225 |
351 |
526.5 |
741 |
|
|
групповой |
940 |
3.8 |
230 |
400 |
1680 |
8500 |
175 |
360 |
580 |
900 |
||
|
Задаваемый расход: около 1000 Нл/мин |
||||||||||||
