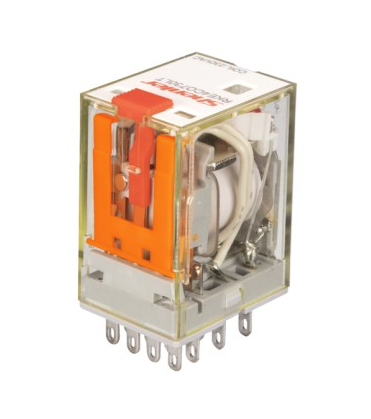

Миниатюрные реле общего назначения Shenler серии RKE 2CO (7А) и 4CO (5А), с нажимной тест-кнопкой
Описание
Миниатюрные реле общего назначения Shenler серии RKE 2CO (7А) и 4CO (5А), с нажимной тест-кнопкой
Продукция Shenler прошла сертификацию CQC, сертификацию системы качества ISO9001, сертификацию CP, сертификацию UL в Соединенных Штатах, сертификацию CE, ROSH, TUV в Европейском Союзе, сертификацию EAC в России, сертификацию UKCA в Соединенном Королевстве, Великобритании и Северной Ирландии и сертификацию CSA в Канаде. |
|
- Компактный размер
- Высокая коммутационная способность, 2СО 7А; 4СО 5А
- Широкий выбор вариантов дополнительного оснащения: светодиодный и механический индикатор и блокируемая тест-кнопка по умолчанию, защитный гасящий диод и позолоченные контакты опционально
- Промышленные реле Shenler широко применяются в выходных цепях ПЛК, системах с ЧПУ, робототехнике и других системах управления. Оптимальны для решений в реализации дистанционного управления, в системах производства и обработки, упаковки, транспортировки, тестирования, складирования и многих других видах оборудования и автоматизированных системах управления технологическими процессами
Характеристики контактов |
Конфигурация |
2C (2CO) |
4C (4CO) | |
In/Un нагрузки |
Резистивная |
7А/250VAC, 30VDC |
5А/250VAC, 30VDC | |
Индуктивная |
1/6HP, 240VAC | |||
Макс. коммутируемая мощность |
1750VA, 210W |
1250VA, 150W | ||
Мин. коммутируемая мощность |
170mW (17V/10mA) | |||
Сопротивление контакта |
<50mΩ | |||
Материал |
AgSnO2 | |||
Электрич. ресурс (110%Un, 55°C) |
>20х104 (1800 цикл/ч) | |||
Электрич. ресурс (норм. темп.) |
>40х104 (1800 цикл/ч) | |||
Электрич. ресурс (норм. темп.) |
>50х104 (360 цикл/ч) | |||
Механический ресурс |
>2000 х 104 (18000 цикл/ч) | |||
Напряжение втягивания (23°C) |
DC: <75% (Un), АС: <80% 50/60 Гц (Un) | |||
Напряжение отпускания (23°C) |
DC: >10% (Un), АС: >30% 50/60 Гц (Un) | |||
Макс. напряжение (23°C) |
110% (Un) | |||
Сопротивление изоляции |
≥500МΩ (500VDC) | |||
Рабочая мощность катушки |
DC (W) |
~0.9W | ||
AC (VA) |
~1.2W | |||
Время срабатывания (Un) |
≤20 мс | |||
Время возврата (Un) |
≤20 мс | |||
Напряжение пробоя |
между открытыми контактами |
1000VAC/1min (ток утечки 1mA) | ||
между полюсами |
2000VAC/1min (ток утечки 1mA) | |||
между катушкой и контактами |
2000VAC/1min (ток утечки 1mA) | |||
Данные изоляции в соотв. с IEC 60664 UL840 |
Номинальное напряжение изоляции |
250VAC | ||
Степень загрязнения |
3 | |||
Категория перенапряжения |
III | |||
Номинальное ударное напряжение |
4000V | |||
Степень защиты корпуса |
IP50 | |||
Условия хранения (температура/влажность) |
-55~+85°С/≤68% отн.вл. | |||
Условия работы (температура/влажность) (без конденсата) |
-55~+70°С/5~85% отн.вл. | |||
Атмосферное давление |
86~106КРа | |||
Ударопрочность |
10G (ударный импульс полуволны: 11ms) | |||
Устойчивость к вибрациям |
10~55Н двойная амплитуда: 1,0mm | |||
Монтаж |
Для монтажа на колодках | |||
Вес изделия |
~35 г. |
Код катушки |
006 |
012 |
024 |
048 |
110 |
220 |
506 |
524 |
536 |
548 |
615 |
730 |
880 |
Номинальное напряжение VDC |
6 |
12 |
24 |
48 |
110 |
220 |
6 |
24 |
36 |
48 |
115 |
230 |
380 |
Сопротивление катушки Ω |
40 |
180 |
640 |
2600 |
13000 |
42000 |
11,5 |
180 |
370 |
640 |
4430 |
16500 |
42000 |
Допуск сопротивления катушки: (Un ≤110VDC) ±10%Ω; (Un >110VDC) ±15%Ω |
Входное управляющее напряжение |
Тип реле |
Количество и тип контактов |
Токовая нагрузка контактов | |
AC |
DC | |||
Интерфейсные реле | ||||
6…230 |
6…230 |
RNC |
1NO, 1CO |
6A/250VAC 30VDC |
6…230 |
6…110 |
RFT |
1CO, 2CO |
1CO - 12A/ 250VAC 30VDC; 2CO - 8A/250VAC 30 VDC |
6…230 |
6…110 |
RFT-LT |
1CO, 2CO |
1CO - 12A/ 250VAC 30VDC; 2CO - 8A/250VAC 30 VDC |
Общепромышленные реле | ||||
6…380 |
6…220 |
RKM |
2CO, 3CO, 4CO |
2CO, 3CO - 5A/250VAC 30VDC; 4CO - 3A/250VAC 30VDC |
6…380 |
6…220 |
RKE |
2CO, 4CO |
2CO - 7A/250VAC 30VDC; 4CO - 5A/250VAC 30VDC |
6…240 |
6…220 |
RUB |
2CO, 3CO |
10A/250VAC 30VDC |
6…380 |
6…220 |
RKF |
2CO, 4CO |
2CO - 12A/250VAC 30VDC; 4CO - 6A/250VAC 30VDC |
6…380 |
6…220 |
RKF-LTS |
2CO |
15A/250VAC 30VDC (NO - 15A / NC - 7,5A); 10A 60VDC |
6…380 |
6…220 |
RKL |
1CO, 2CO, 3CO, 4CO |
1CO - 16A/250VAC 30VDC; 2CO, 3CO, 4CO - 10A/250VAC 30VDC |
6…380 |
6…220 |
REH |
2CO, 3CO |
16A/300VAC 30VDC |
24…400 |
6…220 |
REH-LTS |
1NO, 1NC, 1NO+1NC, 3NO |
1NO, 1NC - 16A/500VAC, 10A/220VDC; 1NO+1NC - 16A/500VAC, 10A/220VDC; 3NO - 16A/300VAC, 10A/220VDC |
6…400 |
6…220 |
RGF |
1NO, 2NO |
1NO - 30A/277VAC 30VDC; 2NO - 25A/277VAC, 40A/250VAC 30VDC |
Миниатюрные реле | ||||
6…240 |
5…110 |
R2G |
1NO, 1NC, 1CO, 2NO, 2NC, 2CO |
1NO, 1NC, 1CO - 12A, 16A/250VAC 30VDC; 2NO, 2NC, 2CO - 8A/250VAC 30VDC |
Твердотельные реле | ||||
- |
4…28 |
RSCA |
1NO |
2A/24…280VAC |
- |
4…28 |
RSCD |
1NO |
3A/3…60VAC |
90…280 |
4…32 |
RSD-1A |
1NO |
80A/480VAC |
- |
4…32 |
RSD-1D |
1NO |
100A/75VDC; 60A/120VDC |
Тип цоколя |
Тип реле |
Монтаж |
Тип зажимов |
Перемычка |
Защитный модуль |
Фиксатор |
Маркировка |
SNB05-E |
RNC |
На DIN-рейку |
Винтовой |
SN20A |
- |
Комплектно |
SN64P |
SNB05-ST |
На DIN-рейку |
Пружинный |
SN20A |
- |
Комплектно |
SN64P | |
SNC05-E |
На DIN-рейку |
Винтовой |
SN20B |
- |
Комплектно |
SN64P | |
SNC05-S |
На DIN-рейку |
Пружинный |
SN20B |
- |
Комплектно |
SN64P | |
SNC05-E-A |
RSCA RSCD |
На DIN-рейку |
- |
- |
- |
Комплектно |
- |
SNE05-P1 |
На плату | ||||||
SRT05-A |
RFT01 RFT01-LT |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- |
SRT05-E |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- | |
SRT05-ES |
На DIN-рейку |
Винтовой |
SR08C |
- |
Комплектно |
- | |
SRU05-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR20T |
SR2P | |
SRU05-ST |
На DIN-рейку |
Пружинный |
SR08B |
AMD |
SR20T |
SR2P | |
SRT05-P |
На плату |
- |
- |
- |
Комплектно |
- | |
SRT08-A |
RFT02 RFT02-LT |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20 |
- |
SRT08-E |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20 |
- | |
SRT08-ES |
На DIN-рейку |
Винтовой |
SR08C |
- |
SR20L |
- | |
SRU08-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR20T |
SR2P | |
SRU08-ST |
На DIN-рейку |
Пружинный |
SR08B |
AMD |
SR20T |
SR2P | |
SRT08-P |
На плату |
- |
- |
- |
Комплектно |
- | |
SYF08-A |
RKM2CO RKE2CO RKF2CO RKF2CO-LTS |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
SYF08-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
SKB08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36F SK36M |
SK4P | |
SKC08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK4P | ||
SKF08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
SKC08-ST |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SK36F |
SK4P | |
SY08-P |
На плату |
- |
- |
- |
SY36M |
- | |
SYF11A |
RKM3CO |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
SYF11A-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
SYF14A |
RKM4CO RKE4CO RKF4CO |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- |
SYF14A-E |
На DIN-рейку |
Винтовой |
- |
- |
SY36S |
- | |
SKB14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36F SK36M |
SK4P | |
SKC14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK4P | ||
SKF14-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
SKF14-A |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
SK2P | |
SKC14-ST |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SK36F |
SK4P | |
SY14-P |
На плату |
- |
- |
- |
SY36M |
- | |
STB08-E |
RKL1CO RKL2CO |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M |
- |
STB11-E |
RKL3CO |
На DIN-рейку |
Винтовой |
- |
AMD |
SK36M3C |
- |
STB14-E |
RKL4CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SK36M4C |
- |
SEB11-E |
REH REH-LTS |
На DIN-рейку |
Винтовой |
- |
BMD |
SES2M |
- |
SEB11-P |
На плату |
- |
- |
- |
SE48M |
- | |
SUB08-E |
RUB2CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SU60M |
SU3P |
SUB08-A |
На DIN-рейку |
Винтовой |
- |
- |
- |
- | |
SUB11-E |
RUB3CO |
На DIN-рейку |
Винтовой |
- |
BMD |
SU60M |
SU3P |
SUB11-A |
На DIN-рейку |
Винтовой |
- |
- |
- |
- | |
SRC05-ST |
R2G1 |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SR15L SR20F SR25C |
SR2P |
SRC05-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR2P | ||
SRB05-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SR2P | ||
SRC05-P |
На плату |
- |
- |
- |
SR15M |
- | |
SRC08-ST |
R2G2 |
На DIN-рейку |
Пружинный |
ST01CC |
AMD |
SR15L SR20F SR25C |
SR2P |
SRC08-E |
На DIN-рейку |
Винтовой |
SR08B |
AMD |
SR2P | ||
SRB08-E |
На DIN-рейку |
Винтовой |
- |
AMD |
SR2P | ||
SRC08-P |
На плату |
- |
- |
- |
SR1520M |
- |
