Описание

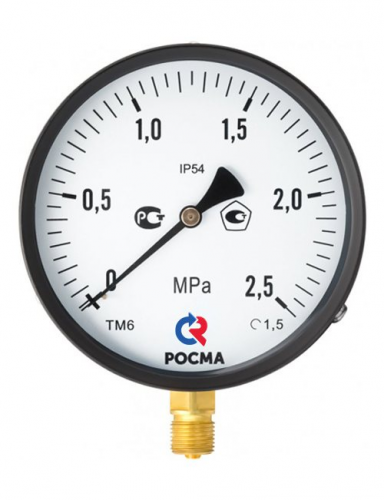

Вакуумметры и Мановакуумметры с повышенной пылевлагозащищенностью IP54 - тип ТВ и ТМВ, серия 10, IP54
Тип ТВ, ТМВ, серия 10, IP54. Манометры общетехнические с повышенной пылевлагозащищенностью предназначены для использования в условиях с повышенными эксплуатационными требованиями.
Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение
|
Диаметр корпуса, мм 100, 150 |
Циферблат Алюминий, шкала черная на белом фоне |
|
Класс точности 1,5 |
Стекло Минеральное |
|
Диапазон показаний давлений, МПа ТВ -0,1…0 ТМВ -0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Штуцер Медный сплав (100 МПа - сталь 30 с никелевым покрытием) |
|
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное |
|
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+150 |
Резьба присоединения G½ или M20×1,5 |
|
Корпус IP54, сталь 10, цвет черный |
Межповерочный интервал 2 года |
|
Кольцо Сталь 10, цвет черный |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
|
Чувствительный элемент Медный сплав (100 МПа - сталь 38ХМ) |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
|
Трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2, медный сплав |
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р IP54 | 100 | 100 | 98 | 46 | 21 | 82 | 17 | 17 | G½ или M20×1,5 | 0,39 |
| ТМ-510Р IP54 (100 МПа) | 100 | 100 | 98 | 47 | 21 | 84 | 19 | 17 | G½ или M20×1,5 | 0,40 |
| ТМ-610Р IP54 | 150 | 150 | 148 | 48 | 23 | 107 | 18 | 17 | G½ или M20×1,5 | 0,71 |
| ТМ-610Р IP54 (100 МПа) | 150 | 150 | 148 | 50 | 23 | 120 | 19 | 17 | G½ или M20×1,5 | 1,05 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
