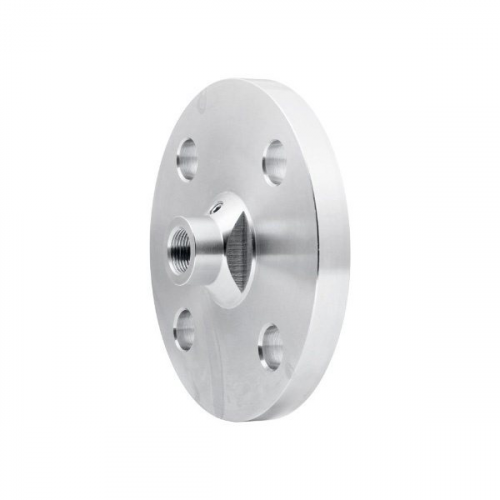

Мембранные разделители сред, фланцевое присоединение
Тип РМ (фланцевое присоединение).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: все отрасли промышленности, где требуется защита прибора.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
|
Диапазон рабочих температур, °C В соответствии с выбранным средством измерений |
||||||||||||||||||||
Фланец Нержавеющая сталь 08Х17Н13М2 |
|||||||||||||||||||||
Мембрана Нержавеющая сталь 08Х17Н13М2 |
|||||||||||||||||||||
Резьба присоединения Внутренняя M20×1,5 |
|||||||||||||||||||||
Заливное отверстие Есть |
|||||||||||||||||||||
Разделительная жидкость ПМС-20 (ГОСТ13032-77) |
|||||||||||||||||||||
Объем, вытесняемый под действием максимального давления, мл 2,5 |
|||||||||||||||||||||
|
Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) |
||||||||||||||||||||
Варианты поставки - без средства измерений - в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ) - в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)* и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И) * - до 10 МПа |
|||||||||||||||||||||
Ответная часть** Под приварку, нержавеющая сталь 08Х17Н13М2 |
|||||||||||||||||||||
Промывочное кольцо** Нержавеющая сталь 08Х17Н13М2 В комплекте: 2 заглушки, 2 уплотнительных фторопластовых кольца ** - заказывается отдельно |
Техническая документация ТУ 4212-004-4719015564-2013 |
Тип | D | D1 | D2 | d1 | G1 | G2 | b1 | a | Вес |
Объем заполняемой жидкости |
Объем вытесняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|
РМ-С21 | 150 | 110 | 88 | 58 | M20×1,5 | М16 | 46 | 4,5 | 1,7 | 14,7 | 2,5 |
РМ-С21м | 115 | 85 | 68 | 42 | М12 | 40 | 1,2 | 11,4 |
Модель | D | D1 | D2 | A | C | d | B | G2 | Вес |
---|---|---|---|---|---|---|---|---|---|
ОЧ для РМ-С21 | 150 | 110 | 88 | 68 | 68 | 58 | 50 | M16 | 2,23 |
ОЧ для РМ-С21м | 115 | 85 | 68 | 66 | 51 | 42 | M12 | 1,21 |
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
В отличие от монтажа штуцерных разделителей, которые могут быть установлены через бобышку, переходник или любое другое резьбовое соединение, монтаж фланцевых разделителей требует более серьезной подготовки места установки. Оно должно соответствовать представленным чертежам. Поверхность под прокладку должна быть гладкой, без выступов, заусенцев и режущих кромок.
Для облегчения монтажа фланцевых разделителей РМ-С21 и РМ-С21м применяются ответные части (чертежи), которые привариваются к месту отбора давления, а уже на фланец ответной части крепится сам разделитель сред.
При использовании РМ на вязких или загрязненных средах мембрану разделителя и участок перед ней необходимо периодически очищать. Для этой цели служат промывочные кольца (чертежи), с двумя отверстиями друг напротив друга. В случае необходимости промывки мембраны к отверстиям подводятся импульсные линии, через которые подается вода или моющее средство. После промывки отверстия закрываются заглушками из нержавеющей стали (в комплекте).
При использовании промывочных колец монтаж РМ осуществляется следующим образом:
1. Приваривается ответная часть ОЧ.
2. На ответную часть ОЧ, через фторопластовую прокладку, устанавливается промывочное кольцо.
3. Сверху на кольцо, через фторопластовую прокладку, устанавливается разделитель РМ, объединенный со СИ.
4. Вся конструкция стягивается 4 болтами (М16х80 для РМ-С21 и М12х70 для РМ-С21м)
Помимо прямого монтажа разделителя сред с манометром или датчиком давления, возможен вариант объединения через соединительный рукав длиной до 5 м.
