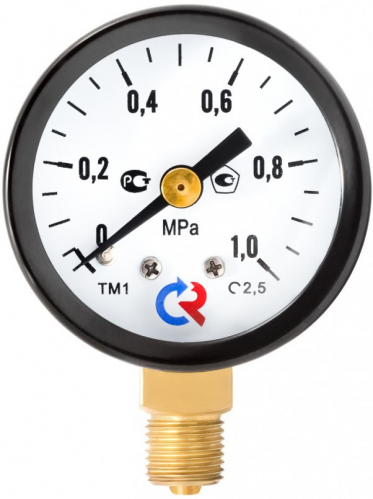

Манометры стандартного исполнения (Тип ТМ, серия 10)
Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакуумметрического или мановакуумметрического давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. При этом рабочая температура измеряемой среды - до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм - из латунного сплава. Принцип действия манометров приборов основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается с помощью специального механизма и вращает стрелку манометра.
По типу исполнения манометры производятся с радиальным, осевым или эксцентрическим расположением штуцера. Приборы поставляются без фланца, но в зависимости от конструкции панели, могут комплектоваться передним / задним фланцем (фланцевый манометр) с целью его последующей установки.
Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.
Диаметр корпуса, мм 40, 50, 63, 100, 150 |
Циферблат Алюминий, шкала черная на белом фоне |
Класс точности Ø40, 50, 63 - 2,5 Ø100, 150 - 1,5 |
Стекло Минеральное |
Диапазон показаний давлений, МПа Ø40, 50 диап. 0…0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40 Ø63 диап. 0…0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/10/16/25/40/60 Ø100, 150 диап. 0…0,06**/0,1/0,16/0,25/0,4/0,6/1/1,6/2,5/4/6/ 10/16/25/40/60/100** ** - только для радиальных |
Штуцер Медный сплав (100 МПа - сталь 30 с никелевым покрытием) |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное - все Ø Осевое - Ø40, 50, 63, 100 Эксцентрическое - Ø150, 160 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+150 |
Резьба присоединения Ø40 - G⅛ / M10×1 Ø50, 63 - G¼ / M12×1,5 Ø100, 150, 160 - G½ / M20×1,5 |
Корпус IP40, сталь 10, цвет черный |
Межповерочный интервал 2 года |
Кольцо Сталь 10, цвет черный |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Чувствительный элемент Медный сплав (100 МПа - сталь 38ХМ) |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405–88 |
Трибко-секторный механизм Медный сплав |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
---|---|---|---|---|---|---|---|---|---|---|
ТМ-110Р | 40 | 42 | 41 | 24 | 10 | 35 | 8 | 11 | G⅛ или M10×1 | 0,06 |
ТМ-210Р | 50 | 53 | 51 | 29 | 10 | 49 | 9 | 14 | G¼ или M12×1,5 | 0,10 |
ТМ-310Р | 63 | 64 | 62 | 31 | 17 | 54 | 11 | 14 | G¼ или M12×1,5 | 0,14 |
ТМ-510Р | 100 | 100 | 98 | 46 | 22 | 85 | 17 | 17 | G½ или M20×1,5 | 0,36 |
ТМ-510Р (100 МПа) |
100 | 100 | 98 | 47 | 20 | 86 | 19 | 17 | G½ или M20×1,5 | 0,57 |
ТМ-610Р | 150 | 150 | 148 | 48 | 23 | 110 | 18 | 17 | G½ или M20×1,5 | 0,68 |
ТМ-610Р (100 МПа) |
150 | 150 | 148 | 50 | 23 | 120 | 19 | 17 | G½ или M20×1,5 | 1,05 |
Тип | Ø | D1 | D2 | b | b1 | e | S | G |
---|---|---|---|---|---|---|---|---|
ТМ-110Т | 40 | 42 | 41 | 25 | 39 | 10 | 11 | G⅛ или M10×1 |
ТМ-210Т | 50 | 53 | 52 | 29 | 48 | 10 | 14 | G¼ или M12×1,5 |
ТМ-310Т | 63 | 64 | 62 | 32 | 49 | 18 | 14 | G¼ или M12×1,5 |
ТМ-510Т | 100 | 101 | 99 | 40 | 69 | 23 | 22 | G½ или M20×1,5 |
ТМ-610ТЭ | 150 | 151 | 149 | 46 | 87 | 17 | 17 | G½ или M20×1,5 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
