Для измерения низких давлений газов (Тип КМ)

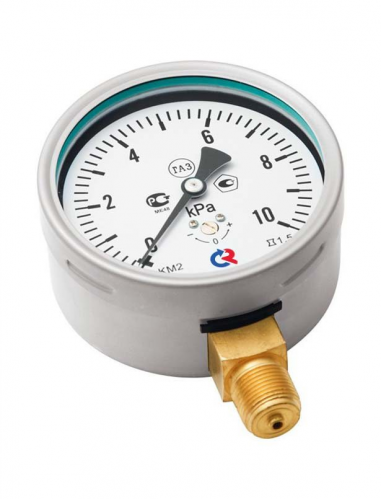

Тип КМ (КМВ). Манометр для измерения низких давлений газов (напоромер) применяется для измерения давления сухих, газообразных сред, неагрессивных к медным сплавам.
Принцип действия манометров КМ основан на зависимости деформации чувствительного элемента от измеряемого значения кПа. В качестве чувствительного элемента используется мембранная коробка. Под воздействием измеряемого давления центр мембранной коробки перемещается и с помощью специального передаточного механизма вращает стрелку прибора.
Область применения напоромеров: газораспределение, котельное, медицинское и лабораторное оборудование.
|
Диаметр корпуса, мм 63, 100, 150 |
Чувствительный элемент (металлическая мембранная коробка) Медный сплав |
|
Класс точности Ø63 - 1,5* / 2,5 Ø100, Ø150 - 1,5 * - для КМ-12 |
Трибко-секторный механизм Медный сплав |
|
Диапазон показаний давлений, кПа 0…2,5** / 4** / 6 / 10 / 16 / 25 / 40 / 60 ** - для Ø100, Ø150 |
Циферблат Алюминий, шкала черная на белом фоне |
|
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: не должна превышать 100% шкалы, во избежание выхода прибора из строя. |
Стекло Ø63 - органическое, минеральное* Ø100, Ø150 - минеральное * - для КМ-12 |
|
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -65…+100 |
Штуцер Медный сплав |
|
Корпус Ø63 - КМ-11 - IP40, сталь 10, цвет черный; Ø63 - КМ-12 - IP54, нержавеющая сталь 08Х18Н10 Ø100 - IP40, IP54, нержавеющая сталь 08Х18Н10 Ø150 - IP40, IP54, сталь 10, цвет черный |
Присоединение Ø63 - радиальное, осевое Ø100, Ø150 - радиальное |
|
Кольцо Ø63 - КМ-11 - нет; Ø63 - КМ-12 - нержавеющая сталь 08Х18Н10, байонетное Ø100 - нержавеющая сталь 08Х18Н10, байонетное Ø150 - сталь 10, цвет черный |
Резьба присоединения Ø63 - M12×1,5 Ø100, Ø150 - G½ / M20×1,5 |
|
Климатическое исполнение Группа C2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Межповерочный интервал 2 года |
|
Техническая документация ТУ 4212-002-4719015564-2008 ГОСТ 2405-88 |
| Тип | Ø | D1 | D2 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| КМ-11Р | 63 | 67 | 66 | 45 | 57 | 10 | 14 | M12×1,5 | 0,22 |
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-12Р | 63 | 73 | 65 | 38 | 10 | 56 | 9 | 14 | M12×1,5 | 0,20 |
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| КМ-22Р | 100 | 101 | 99 | 51 | 18 | 90 | 16 | 22 | G½ или M20×1,5 | 0,59 |
| Тип | Ø | D1 | b | h | k | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| КМ-31Р | 150 | 150 | 60 | 116 | 16 | 22 | G½ или M20×1,5 | 1,07 |
| Тип | Ø | D1 | D2 | b | b1 | S | G | Вес |
|---|---|---|---|---|---|---|---|---|
| КМ-11Т | 63 | 65 | 65 | 46 | 71 | 14 | M12×1,5 | 0,18 |
| Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| КМ-12Т | 63 | 73 | 65 | 37 | 57 | 10 | 14 | M12×1,5 | 0,18 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
