С защитой от перегрузки, виброустойчивые коррозионностойкие манометры (Тип ТМ, серия 21, Пх2,5)

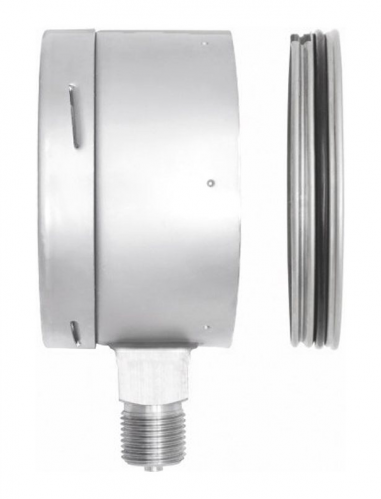

Тип ТМ (ТМВ), серия 21, Пх2,5. Промышленные манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивый), для использования в местах с повышенной вибрацией и пульсацией, в случаях, когда возможны кратковременные перегрузки не превышающие 250% от верхнего предела измерений.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином (силиконом) по требованию заказчика.
В случае установки в комплекте с разделителем сред, выбор разделителя осуществлять с учетом максимального давления перегрузки.
Область применения: для предприятий с повышенными требованиями к безопасности.
Диаметр корпуса, мм |
Чувствительный элемент, трибко-секторный механизм |
Класс точности |
Циферблат |
Диапазон показаний давлений, МПа |
Стекло |
Рабочие диапазоны |
Штуцер |
Диапазон рабочих температур, °C |
Присоединение |
Корпус нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения |
Кольцо |
Межповерочный интервал |
Техническая документация |
Климатическое исполнение |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
