Виброустойчивые коррозионностойкие манометры - тип ТМ, серия 21
Описание

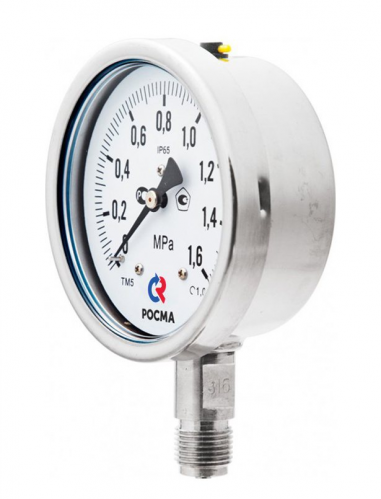

Виброустойчивые коррозионностойкие манометры (Тип ТМ, серия 21)
Тип ТМ (ТВ, ТМВ), серия 21. Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.
Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды - степень защиты приборов IP65. Может использоваться в сборе с разделителем сред.
При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, нефтехимическая промышленность, энергетика, машиностроение.
Диаметр корпуса, мм 40, 50, 63, 100, 150 |
Штуцер, чувствительный элемент, трибко-секторный механизм Нержавеющая сталь 08Х17Н13М2 |
Класс точности Ø40, 50 - 2,5 Ø63 - 1,5 Ø100, 150 - 1,0 |
Циферблат Алюминий, шкала черная на белом фоне |
Диапазон показаний давлений, МПа Ø40, 50 - 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 Ø63 - 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 Ø100, 150 - 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
Стекло Органическое |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
Присоединение Радиальное - Ø40, 50, 63, 100, 150 Осевое - Ø40, 50, 63 Эксцентрическое - Ø100, 150 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 (без заполнения) -20…+60 (с заполнением глицерином ПК-94) -60…+60 (с заполнением силиконом ПМС-50) Измеряемая среда: -60…+200 (без заполнения) -20…+100 (с заполнением глицерином ПК-94) -60…+150 (с заполнением силиконом ПМС-50) |
Резьба присоединения Ø40 - G⅛ / M10×1 / NPT⅛ Ø50 - G¼ / M12×1,5 / NPT¼ Ø63 - G¼ / M12×1,5 / NPT¼ Ø100, 150 - G½ / M20×1,5 / NPT½ |
Кольцо Нержавеющая сталь 08Х17Н13М2 Ø40, 50, 63 - завальцованное Ø63 - байонетное (опция) Ø100, 150 - байонетное |
Межповерочный интервал 2 года |
Корпус IP65, нержавеющая сталь 08Х17Н13М2 |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Климатическое исполнение Группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1.1 по ГОСТ 15150 |
Тип | Ø | D1 | D2 | b | e | h | k | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-121Р | 40 | 47 | 41 | 26 | 6 | 41 | 7 | 11 | G⅛, М10×1 или NPT⅛ | 0,06 | 0,09 | 22 |
ТМ-221Р | 50 | 58 | 52 | 29 | 7 | 55 | 11 | 13 | G¼, M12×1,5 или NPT¼ | 0,10 | 0,14 | 35 |
ТМ-321Р | 63 | 69 | 62 | 35 | 7 | 57 | 13 | 12; 14* | G¼, M12×1,5 или NPT¼ | 0,16 | 0,23 | 60 |
ТМ-521Р | 100 | 111 | 100 | 50 | 16 | 98 | 18 | 17 | G½, M20×1,5 или NPT½ | 0,57 | 0,88 | 260 |
ТМ-621Р | 150 | 161 | 150 | 53 | 19 | 123 | 19 | 17 | G½, M20×1,5 или NPT½ | 0,91 | 1,68 | 640 |
Тип | Ø | D1 | D2 | b | b1 | e | S | G | Вес |
Вес с заполнением |
Объем заполняемой жидкости |
---|---|---|---|---|---|---|---|---|---|---|---|
ТМ-121Т | 40 | 47 | 41 | 26 | 44 | 6 | 11 | G⅛, М10×1 или NPT⅛ | 0,07 | 0,10 | 22 |
ТМ-221Т | 50 | 58 | 52 | 29 | 54 | 7 | 14 | G¼, M12×1,5 или NPT¼ | 0,11 | 0,15 | 35 |
ТМ-321Т | 63 | 68 | 62 | 30 | 52 | 6 | 14 | G¼, M12×1,5 или NPT¼ | 0,12 | 0,19 | 60 |
ТМ-321Т (100 МПа) | 63 | 69 | 62 | 32 | 55 | 6 | 14 | G¼, M12×1,5 или NPT¼ | 0,15 | 0,22 | 60 |
ТМ-521ТЭ | 100 | 111 | 100 | 52 | 97 | 17 | 17 | G½, M20×1,5 или NPT½ | 0,54 | 0,85 | 260 |
ТМ-621ТЭ | 150 | 161 | 150 | 55 | 101 | 19 | 17 | G½, M20×1,5 или NPT½ | 0,82 | 1,59 | 640 |
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед прибором петлевую трубку или отвод-охладитель.
Для защиты манометра от воздействия пульсаций измеряемой среды рекомендуется использовать демпферное устройство с регулировочной иглой.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой под уплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
