Описание

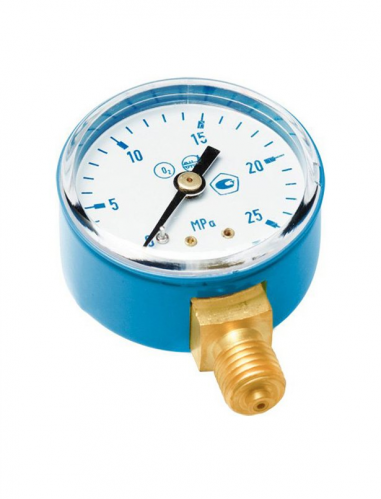

Сварочные манометры (Тип ТМ, серия 10)
Тип ТМ, серия 10. Сварочный (газовый) манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях комплектуется защитным резиновым кожухом (кислородный манометр - голубой, ацетиленовый - серый, пропановый - красный и черный цвет для других газов). Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.
Область применения: применяются в баллонных редукторах и регуляторах.
Могут комплектоваться защитным резиновым кожухом.
Диаметр корпуса, мм 50 |
Стекло Органическое |
Класс точности 2,5 |
Штуцер Медный сплав |
Диапазон показаний давлений, МПа Кислород 0…0,1 / 1 / 2,5 / 16 / 25 / 40 Ацетилен 0…0,4 / 4 Пропан 0…0,6 Другие газы 0…0,4 / 0,6 / 1 / 1,6 / 2,5 / 16 / 25 / 40 |
Присоединение Радиальное |
Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 105% шкалы |
Резьба присоединения M12×1,5 |
Диапазон рабочих температур, °C Окружающая среда: -60…+60 Измеряемая среда: -50…+120 |
Межповерочный интервал 2 года |
Корпус IP40, сталь 10, цветовое кодирование |
Климатическое исполнение Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
Чувствительный элемент, трибко-секторный механизм Медный сплав |
Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 |
Циферблат Алюминий |
Монтаж/демонтаж манометра на редуктор должен производиться при отсутствии давления. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При монтаже вращать газовый манометр разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м.
При измерении давления кислорода, следует применять манометры только с маркировкой O2 на циферблате.
Прибор следует нагружать давлением постепенно, не допускать резких скачков давления и не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Манометр сварочный необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
