ТИ - трубки импульсные для снижения вибрации ОВЕН
Описание
ТИ - трубки импульсные для снижения вибрации
Трубка Перкинса (сильфонная трубка) предназначена для защиты датчика преобразователя давления или манометра от воздействий измеряемой среды.
Трубки могут быть прямые, петлевые (спиральные), угловые.
Задачи использования
- Защита от перегрева.
- Защита от пульсаций (только для трубок с наличием петли).
- Удобство присоединения и расположения датчика.
Принцип работы
Перед запуском системы в эксплуатацию трубка заполняется разделяющей жидкостью (например, водой), также допускается, что разделяющей жидкостью может стать сам продукт (например, конденсирующийся пар). Температура воздуха в трубке меньше, чем температура продукта, вследствие чего в трубке скапливается конденсат, предотвращая попадание горячей измеряемой среды на датчик, преобразователь давления или манометр.
Наличие гидрозатвора в трубке также защищает датчик от скачков давления в системе, петлевая конструкция трубки способствует демпфированию гидроударов на подходе к датчику.
Трубки прямые и угловые без наличия петли (спирали) также могут служить в качестве защиты от высокой температуры измеряемой среды - за счёт отдаления измеряющего устройства от измеряемой среды и рассеивания тепла через стенки трубки в окружающее пространство.
Параметр | Значение | |
---|---|---|
Наименование | Трубка отводная ТО | Трубка импульсная ТИ |
Материал трубки |
Углеродистая сталь Ст20 или Нержавеющая сталь AISI304 (08х18н10) |
Нержавеющая сталь AISI304 (08х18н10) |
Рабочее давление, МПа | до 20 | |
Максимальная рабочая температура, °С | до + 350 | |
Резьба присоединения к датчику | Накидная гайка М20х1,5 или G1/2 | Накидная гайка М20х1,5 |
Резьба присоединения к процессу | Подвижный штуцер М20х1,5 или G1/2 или под приварку | Подвижный штуцер М20х1,5 |
Конструктивное исполнение | Описание |
---|---|
|
ТО-П1-2.35
Трубка прямая |
|
ТО-П2-1.35
Трубка прямая |
ТО-П2-2.35
Трубка прямая |
|
|
ТО-СП1-2.35
Трубка спиральная прямая |
|
ТО-СП2-1.35
Трубка спиральная прямая |
ТО-СП2-2.35
Трубка спиральная прямая |
|
|
ТО-СУ1-2.35
Трубка спиральная угловая |
|
ТО-СУ2-1.35
Трубка спиральная прямая |
|

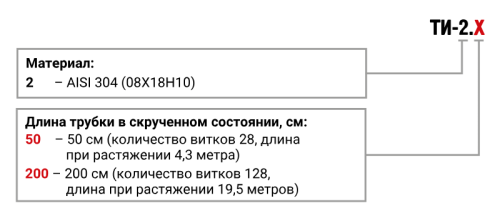

ТИ-2.50
Трубка импульсная |
ТИ-2.200
Трубка импульсная |
