Бобышка Б.П(У).1 и Б.П.2 закладная деталь для установки защитных гильз и датчиков температуры
Много
Нашли дешевле?
Б
.
Х
.
Х
.
Х
.
Х
.
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Бобышка Б.П(У).1 и Б.П.2 закладная деталь для установки защитных гильз и датчиков температуры
Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Бобышки приварные исполнения Б.П.1 и Б.У.1 предназначены для монтажа термопреобразователей с неподвижным штуцером (модели 065, 075, 105, 064, 074, 084 и т.п.) и защитных гильз (модели ГЗ.16 и ГЗ.25).
Бобышки приварные исполнения Б.П.2 предназначены для монтажа термопреобразователей с подвижным штуцером (модели 035, 045, 055, 095 и т.п.), без использования защитных гильз.
В комплекте к бобышкам идёт уплотнительная прокладка из алюминиевого сплава АД1.
Дополнительные уплотнительные прокладки можно приобрести отдельно: уплотнительные прокладки и кольца.
Бобышки приварные исполнения Б.П.1 и Б.У.1 предназначены для монтажа термопреобразователей с неподвижным штуцером (модели 065, 075, 105, 064, 074, 084 и т.п.) и защитных гильз (модели ГЗ.16 и ГЗ.25).
Бобышки приварные исполнения Б.П.2 предназначены для монтажа термопреобразователей с подвижным штуцером (модели 035, 045, 055, 095 и т.п.), без использования защитных гильз.
В комплекте к бобышкам идёт уплотнительная прокладка из алюминиевого сплава АД1.
Дополнительные уплотнительные прокладки можно приобрести отдельно: уплотнительные прокладки и кольца.

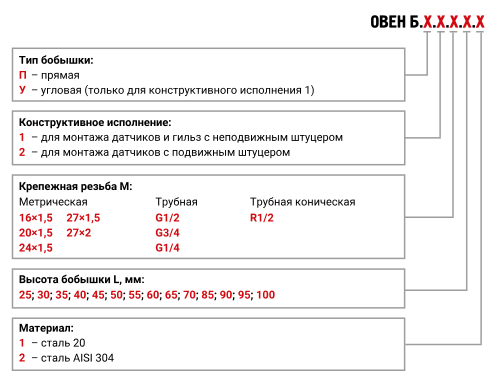

Исполнение | Модель | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
---|---|---|---|---|---|---|---|---|
Прямая |
Б.П.1.20×1,5.L.1 | М20×1,5 | 26 | 30 | 18 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм |
18 | Сталь 20 |
Б.П.1.20×1,5.L.2 | 18 | Сталь AISI 304 | ||||||
Б.П.1.G1/2.L.1 | G1/2 | 26 | 30 | 18 | 18 | Сталь 20 | ||
Б.П.1.G1/2.L.2 | 18 | Сталь AISI 304 | ||||||
Б.П.1.R1/2.L.1 | R1/2 | 26 | 30 | 18 | 18 | Сталь 20 | ||
Б.П.1.R1/2.L.2 | 18 | Сталь AISI 304 | ||||||
Б.П.1.16×1,5.L.1 | М16×1,5 | 26 | 30 | 14 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 | Сталь 20 | |
Б.П.1.16×1,5.L.2 | 28 | 25 | Сталь AISI 304 | |||||
Б.П.1.24×1,5.L.1 | М24×1,5 | 28 | 32 | 22 | 25 | Сталь 20 | ||
Б.П.1.24×1,5.L.2 | 25 | Сталь AISI 304 | ||||||
Б.П.1.27×1,5.L.1 | М27×1,5 | 36 | 39,5 | 25 | 25 | Сталь 20 | ||
Б.П.1.27×1,5.L.2 | 25 | Сталь AISI 304 | ||||||
Б.П.1.27×2.L.1 | М27×2 | 36 | 39,5 | 25 | 25 | Сталь 20 | ||
Б.П.1.27×2.L.2 | 25 | Сталь AISI 304 | ||||||
Б.П.1.G1/4.L.1 | G1/4 | 26 | 30 | 11 | 25 | Сталь 20 | ||
Б.П.1.G1/4.L.2 | 25 | Сталь AISI 304 | ||||||
Б.П.1.G3/4.L.1 | G3/4 | 36 | 39,5 | 25 | 25 | Сталь 20 | ||
Б.П.1.G3/4.L.2 | 25 | Сталь AISI 304 |
Исполнение | Модель | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
---|---|---|---|---|---|---|---|---|
Угловая |
Б.У.1.20×1,5.L.1 | М20×1,5 | - | 30 | 21 |
Популярные длины: 40, 60 мм. Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм |
18 | Сталь 20 |
Б.У.1.20×1,5.L.2 | Сталь AISI 304 | |||||||
Б.У.1.G1/2.L.1 | G1/2 | 18,5 | 16 | Сталь 20 | ||||
Б.У.1.G1/2.L.2 | Сталь AISI 304 | |||||||
Б.У.1.27×1,5.L.1 | М27×1,5 | 39,5 | 24 |
Популярные длины: 55, 60 мм. Диапазон заказа длин: от 55 до 100 мм с шагом 5 мм |
22 | Сталь 20 | ||
Б.У.1.27×2.L.1 | М27×2 |
Исполнение | Модель | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
---|---|---|---|---|---|---|---|---|
|
Б.П.2.20×1,5.L.2 | М20×1,5 | 22 | 28 | 13 |
Популярная длина 40. Диапазон заказа длин: от 35 до 100 мм с шагом 5 мм |
16 | Сталь AISI 304 |
Б.П.2.20×1,5.L.1 | 16 | Сталь 20 | ||||||
Б.П.2.27×2.L.2 | М27×2 | 27 | 35 | 13 |
Популярная длина: 40, 60, 80 мм Диапазон заказа длин: от 40 до 100 мм с шагом 5 мм |
16 | Сталь AISI 304 | |
Б.П.2.27×2.L.1 | 16 | Сталь 20 | ||||||
Б.П.2.27×1,5.L.2 | М27×1,5 | 27 | 35 | 13 | 16 | Сталь AISI 304 | ||
Б.П.2.27×1,5.L.1 | 16 | Сталь 20 | ||||||
Б.П.2.16×1,5.L.2 | М16×1,5 | 20 | 28 | 13 | 16 | Сталь AISI 304 | ||
Б.П.2.16×1,5.L.1 | 16 | Сталь 20 | ||||||
Б.П.2.G1/2.L.2 | G1/2 | 20 | 28 | 13 | 16 | Сталь AISI 304 | ||
Б.П.2.G1/2.L.1 | 16 | Сталь 20 |
- Бобышка
- Прокладка АД1
- Гриппер
- Паспорт
