ПВТ100 промышленный датчик (преобразователь) влажности и температуры воздуха
Описание
Промышленный датчик (преобразователь) влажности и температуры воздуха ОВЕН ПВТ100
Промышленный датчик влажности и температуры ОВЕН ПВТ100 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.
Преобразователи влажности и температуры ОВЕН ПВТ100 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.
Основные характеристики
- Точность измерений относительной влажности/температуры: 3,5 %RH / 0,5 °С.
- Диапазон рабочих температур: от -40 до +80 °С.
- Возможность работы в тяжелых условиях при температуре до +120 °С (серия ПВТ100-Т с высокотемпературными кабелем и зондом).
- Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
- Степень защиты корпуса IP65 (подходит для улицы).
Среда измерения
Воздух, неагрессивные газы.

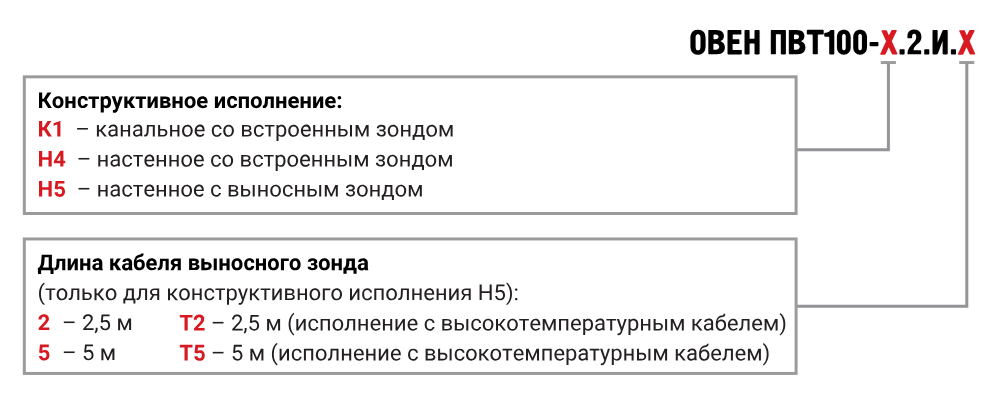

Модель ПВТ100-Н4 является наиболее универсальной и распространённой модификацией, подходит для большинства применений. Данная модель предназначена для установки на стену. Преобразователь оснащен быстросъемным зондом, который подключается к базе через интерфейс M12. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. |
Встроенный зонд |
|
Канальное исполнение |
Модель ПВТ100-К устанавливается прямо в воздухопровод. При этом зонд помещается в измеряемую среду, а база датчика остается снаружи. Такой датчик может использоваться в любой системе вентиляции: бытовой и промышленной – по аналоговому выходу 4…20 мА или цифровому протоколу Modbus RTU через интерфейс RS-485. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. | |
Модели ПВТ100-Н2 и ПВТ100-Н5 отличаются наличием соединительного кабеля длиной 2,5 или 5 метров. Такие модификации применяются для специальных камер или помещений, где нет возможности разместить базу. В измеряемую среду помещается только выносной зонд датчика. Датчик измеряет температуру от -40…+80 ⁰С и относительную влажность от 0...100 %RH. |
Выносной зонд 2/5 м |
|
Для печей и холодильных камер |
Модель ПВТ100-Т создана специально для агрессивных или тяжелых сред, таких как холодильные камеры, печи, коптильни и т.д. Особенностью данной модели являются специальный соединительный кабель и зонд, которые устойчивы к агрессивным средам и предназначены для применений с рабочими температурами до +120 ⁰С. |
Характеристика | Значение |
---|---|
Диапазон измерений относительной влажности RH | 0…100 %RH |
Диапазон измерений температуры окружающего воздуха | -40…+80 (+120) °С |
Степень пылевлагозащиты | IP65 |
Температура измеряемой среды: | |
- общепромышленное исполнение | -40…+80 °С |
- высокотемпературное исполнение | -40…+120 °С |
Длина кабеля (модификации Н5) | 2,5 м / 5,0 м |
Абсолютная погрешность измерения влажности |
±3,0 % - в диапазоне RH = 20…80 % ±3,5 % - вне диапазона RH = 20…80 % |
Абсолютная погрешность измерения температуры |
±0,5°С - в диапазоне RH = 20…80 % ±0,7 °C - вне диапазона RH = 20…80 % |
Повторяемость | ±0,1 %RH / ±0,1 °C |
Стабильность | ±0,25 %RH / 0,02 °C в год |
Время готовности к работе после включения, не более | 10 - 15 сек |
Поддерживаемые интерфейсы и протоколы | RS-485 (протокол Modbus RTU), скорость 1200…57600 бит/с |
Гарантийный срок | 24 месяца |
Условия эксплуатации
Закрытые взрывобезопасные помещения без агрессивных паров и газов:
- температура окружающего воздуха: -40…+80 (+120) °С;
- атмосферное давление - от 84 до 106,7 кПа.
Рекомендуемые и максимально допустимые условия эксплуатации
Корпус ОВЕН ПВТ100 |
Канальное исполнение ПВТ100-К1.2.И |
Настенное исполнение |
Настенное исполнение |
Настенное исполнение с |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
ПВТ100+2ТРМ1 | Скачать PDF | Скачать DWG |
ПВТ100+ПЛК100 | Скачать PDF | Скачать DWG |
ПВТ100+ТРМ200 | Скачать PDF | Скачать DWG |
3D Модель ПВТ100-К1 | Скачать ZIP | Скачать ZIP |
2D Модель ПВТ100-К1 | Скачать PDF | Скачать DWG |
3D Модель ПВТ100-Н4 | Скачать ZIP | Скачать ZIP |
2D Модель ПВТ100-Н4 | Скачать PDF | Скачать DWG |
3D Модель ПВТ100-Н5 | Скачать ZIP | Скачать ZIP |
2D Модель ПВТ100-Н5 | Скачать PDF | Скачать DWG |
- Прибор
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
