ДТСхх5М.И термопреобразователи сопротивления ОВЕН с выходным сигналом 4…20 мА
Описание
ДТСхх5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА
Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, PT100, 100П (только 4…20 мА)) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.
При заказе датчика с HART-протоколом появляется возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).
Среда измерения
Твердые, жидкие, газообразные и сыпучие среды.
В состав термопреобразователей входят:
- Первичный преобразователь (термозонд) - термопреобразователь сопротивления (ДТС).
- Измерительные преобразователи НПТ-3 или преобразователь «4…20 мА + HART», встроенные в головку датчика.
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Использование в составе изделия преобразователя позволяет получать данные об измеренной температуре по 4…20 мА или HART-протоколу в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Особенности монтажа ДТС325М
При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:
- Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
- Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
- Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.
Особенности монтажа ДТС305М
Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

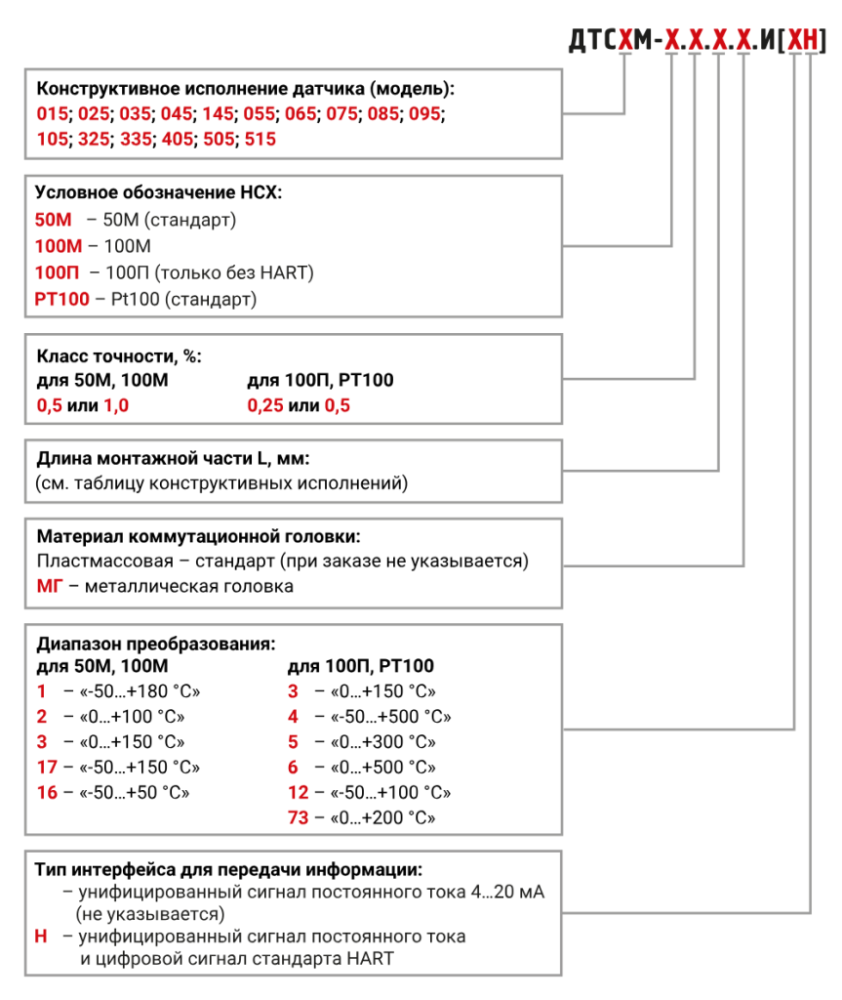

Конструктивное исполнение | Модель | Параметры | Длина монтажной части L*, мм |
---|---|---|---|
|
015 | D = 8 мм | 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
025 | D = 10 мм | ||
515 | D=6 мм | ||
Подвижный штуцер |
035 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | 60, 80, 100, 120,160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
045 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | ||
145 | D = 6 мм, M = 20х1,5 мм**, S = 22 мм | ||
Подвижный штуцер |
335 | D = 8 мм, M = 20х1,5 мм**, S = 22 мм | |
Подвижный штуцер |
055 | D = 10 мм, M = 20х1,5 мм**, S = 22 мм | 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
065 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
075 | D = 10 мм, M = 20х1,5 мм**, S = 27 мм | ||
085 | D = 10 мм, M = 27х2 мм**, S = 32 мм | ||
Подвижный штуцер |
095 | D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм | |
|
105 | D = 8 мм, M = 20х1,5 мм**, S = 27 мм | |
505 | D=6 мм, M=20×1,5 мм**, S=27 мм | ||
|
325 |
Датчик может крепиться на трубопровод диаметром от 80 до 100 мм. См. ниже «Особенности монтажа ДТС325М» |
50, 80, 100, 120 |
|
405 | D = 5 мм | 80, 100, 120, 160, 200, 250, 320 |
DIN 32676 |
305 |
DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды, не более 1,6 МПа |
40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 420, 440, 460, 480, 500, 520, 540, 560, 580, 600, 630 |
* Длина монтажной части выбирается при заказе. Примечание.
|
Наименование | Значение | |
---|---|---|
ДТCхх5.И | ДТCхх5.И-H | |
Номинальное значение напряжения питания (постоянного тока) | 24 В | |
Диапазон допустимых напряжений питания (постоянного тока) | 12...36 В | |
Максимальная мощность, потребляемая преобразователем | 0,8 Вт | |
Диапазон выходного тока преобразователя | 4...20 мА | |
Интерфейс HART | Нет | Есть |
Вид зависимости «ток от температуры» | линейная | |
Нелинейность преобразования, не хуже | ±0,2 % | |
Разрядность цифро-аналогового преобразователя, не менее | 12 бит | |
Сопротивление каждого провода, соединяющего преобразователь с термометром сопротивления, Ом, не более | 30 | |
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более | 100 | |
Номинальное значение сопротивления нагрузки (при напряжении питания 24 В) |
533 Ом ±5 % | |
Максимальное допустимое сопротивление нагрузки (при напряжении питания 36 В) |
1067 Ом | |
Пульсации выходного сигнала | 0,6 % | |
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более | 30 с | |
Показатель тепловой инерции, не более | 20...40 с | |
Материал защитной арматуры | сталь 12Х18Н10Т | |
AISI 316 - для ДТС305М CLAMP | ||
Степень защиты | IP54 | |
IP65 - для датчиков с металлической головкой | ||
IP67 - для ДТС305М CLAMP | ||
Параметры CLAMP |
DN 25, DN 32, DN 40 (50,5 мм) DN 50 (64 мм) Давление измеряемой среды - не более 1,6 МПа |
- |
Средний срок службы | не менее 10 лет |
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик с цифровым выходным сигналом HART-протокола имеет возможность передавать информацию об измеряемой величине в цифровом виде по двухпроводной линии связи вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
HART-интерфейс подразумевает работу в режиме «ведущий-ведомый» (master-slave), при этом датчик выступает в качестве ведомого (slave). Соответственно, необходимо наличие в сети ведущего (master), в качестве которого может использоваться ПК или прибор высокого уровня, например, ПЛК.
В системе, построенной с применением интерфейса HART, можно использовать до 15 датчиков, подключенных параллельно. При этом подключение HART-коммуникатора или ПК с HART-модемом выполняется к точкам АБ или БВ (см. инструкцию по подключению на конкретный HART-модем или HART-коммуникатор).
Схема подключения нескольких датчиков в системе, построенной с применением интерфейса HART
ПРИМЕЧАНИЕ. При подключении нескольких датчиков каждый из них должен иметь свой уникальный номер. Номер датчику присваивается во время конфигурирования.
