Комплект термометров (датчики для теплосчетчика) КДТС с коммутационной головкой ОВЕН
Описание
Комплект термометров (датчики для теплосчетчика) КДТС с коммутационной головкой ОВЕН
Комплекты термометров сопротивления КДТС (парные комплектные датчики температуры) предназначены для непрерывного измерения температуры и разницы температур в подающем и обратном трубопроводах в системах учета и контроля тепловой энергии: теплосчетчиках, узлах учета тепла, системах теплоснабжения АСКУТ, АСКУТЭ или АСКУЭ и т.п.
Принцип работы узлов и систем учета тепла основан на вычислении потребляемого тепла на основе данных о количестве проходящего через систему теплоносителя. Это осуществляется с помощью парных комплектных датчиков температуры, подобранных по максимально близким выходным характеристикам.
Области применения ОВЕН КДТС
ЖКХ - узлы учета, тепловые сети, тепловые пункты жилых, общественных и производственных зданий, а также металлургия, химическая, пищевая, нефтеперерабатывающая и другие отрасли промышленности, где требуется учет и контроль расхода теплоносителя.
Приглашаем к сотрудничеству монтажные и проектные организации, занимающиеся проектированием и внедрением узлов учета тепла. Готовы обсуждать специальные условия и преференции.
Среда измерения
Теплоноситель: вода.
Отличительные особенности
- Обладают максимально близкими характеристиками - расхождение не более 0,1 °С.
- Имеют различные варианты исполнения.
- Проходят контроль заводского ОТК и первичную поверку.
- Межповерочный интервал - 4 года (соответствует межповерочному интервалу большинства теплосчетчиков и узлов учета).
- Гарантированный срок службы - не менее 12 лет.
Основные характеристики
- Диапазон измеряемых температур: 0…+150 °C.
- Диапазон измерения разности температур: 3…+150 °C.
- Номинальная статическая характеристика: Pt100, Pt1000.
- Класс допуска: А, В.
Конструктивное исполнение | Модель | Исполнение | Параметры | Тип резьбового штуцера | Материал |
Длина монтажной части L, мм |
---|---|---|---|---|---|---|
|
014 | ХХ4 с кабельным выводом | D = 5 мм | - |
сталь 12Х18Н10Т |
40, 45 |
|
054 |
D = 6 мм S = 22 мм h = 9 мм |
М = 16×1,5 мм (стандарт) M = 12×1,5 мм |
60 | ||
|
105 | ХХ5 с коммутационной головкой |
D = 8 мм S = 27 мм В комплекте с гильзой |
G1/2 (стандарт) M = 20×1,5 мм |
60, 80, 120, 160, 180, 200 | |
|
035 |
D = 8 мм S = 22 мм |
M = 20×1,5 мм (стандарт) G1/2 |
|||
045 |
D = 10 мм S = 22 мм |
|||||
145 |
D = 6 мм S = 22 мм |
|||||
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе. Примечание: 1. Датчики 014 и 054 с 2-проводной схемой соединения изготавливаются с длиной кабельного вывода:
|

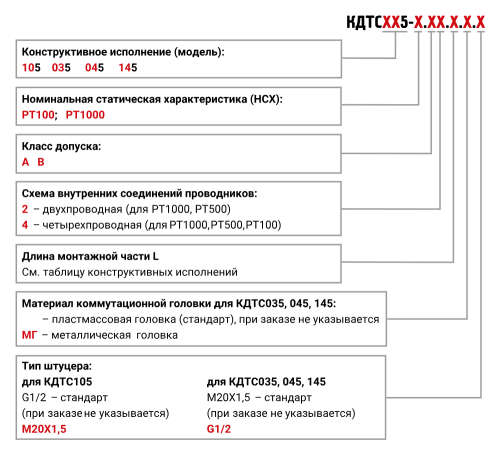

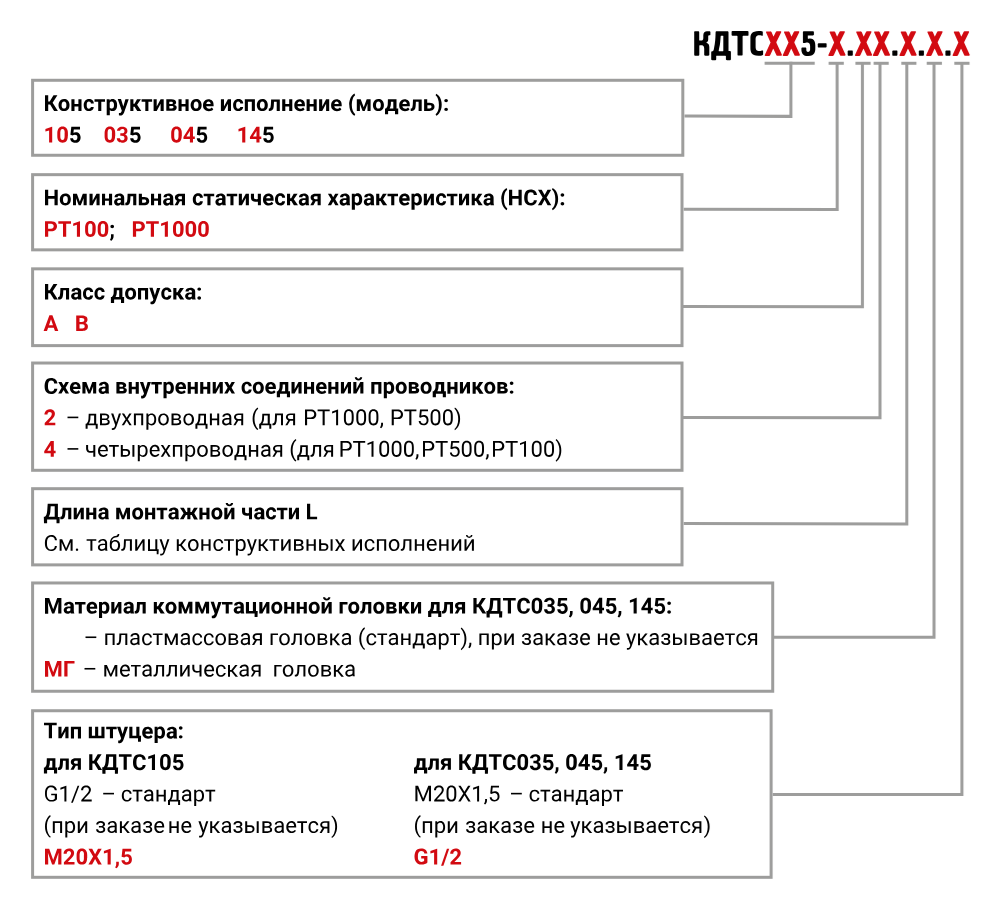

Наименование | Значение | |
---|---|---|
Исполнение | КДТС054, КДТС105, КДТС014, КДТС035, КДТС045, КДТС145 | |
Диапазон измеряемых температур, °C | 0…150 | |
Диапазон измерения разности температур, °C | от 3 до 150 | |
Номинальная статическая характеристика | PT100, PT1000 | |
Степень защиты от влаги и пыли | КДТС014 | IP67 |
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 | IP54 | |
Схема соединения проводников | PT100 | 4-проводная |
PT1000 | 2-, 4-проводная | |
Устойчивость к вибрации | КДТС014 | Группа N1 по ГОСТ Р 52931 |
КДТС105, КДТС054, КДТС035, КДТС045, КДТС145 | Группа N2 по ГОСТ Р 52931 | |
Класс допуска | А или В | |
Относительная погрешность при измерения разности температур, % | δt, = (0,5 + 3tmin/t) | |
Группа и вид климатического исполнения | С4, Р2 | |
Материал защитной арматуры | 12Х18Н10Т |
Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
---|---|---|---|
Pt | А | -60…+150 °C (с пленочным ЧЭ) | ± (0,15 + 0,002 *|t| ) °C |
В | -60…+150 °C (с пленочным ЧЭ) | ± (0,30 + 0,005 *|t| ) °C | |
*Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| - абсолютное значение температуры измеряемой среды, °C |
Конструктивное исполнение | Обозначение при заказе | М | М1 | Длина монтажной части датчика L, мм |
---|---|---|---|---|
Для КДТС014 с диаметром 5 мм | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 | |||
|
ГЗ.6,3.С.5.Б.1.10.L | М20×1,5 | - | |
ГЗ.6,3.С.5.Б.3.10.L | G1/2 | |||
Для КДТС054 с диаметром 6 мм | ||||
|
ГЗ.6,3.С.6.Н.1.7.L | М20×1,5 | М16×1,5 | |
ГЗ.6,3.С.6.Н.3.7.L | G1/2 | |||
ГЗ.6,3.С.6.Н.7.7.L | М16×1,5 | |||
Для КДТС145 с диаметром 6 мм | ||||
|
ГЗ.6,3.С.6.П.1.1.L | М20×1,5 | М20×1,5 | |
ГЗ.6,3.С.6.П.3.1.L | G1/2 | |||
Для КДТС035 с диаметром 8 мм | ||||
|
ГЗ.16.1.1.L | М20×1,5 | М20×1,5 | |
ГЗ.16.3.1.L | G1/2 | |||
Для КДТС045 с диаметром 10 мм | ||||
|
ГЗ.25.1.1.L | М20×1,5 | М20×1,5 | |
Если в таблице нет необходимых резьбовых соединений, то с другими вариантами исполнений и техническими характеристиками более подробнее можно ознакомиться по ссылкам |
Конструктивное исполнение | Обозначение при заказе | D, мм | D1, мм | D, мм | l, мм | Материал | L, мм |
---|---|---|---|---|---|---|---|
Для монтажа через гильзы защитные КДТС105, 145, 035, 045, 054 или напрямую КДТС054 | 40, 60, 80, 100 | ||||||
| Б.П.1.20х1,5.L.1 | 26 | 30 | 18 | 18 | СТ20 | |
Б.П.1.20х1,5.L.2 | 26 | 30 | 18 | 18 | AISI 304 | ||
Б.П.1.G1/2.L.1 | 26 | 30 | 18 | 18 | СТ20 | ||
Б.П.1.G1/2.L.2 | 26 | 30 | 18 | 18 | AISI 304 | ||
Б.П.1.16х1,5.L.1 | 26 | 30 | 14 | 25 | СТ20 | ||
Б.П.1.16х1,5.L.2 | 26 | 28 | 14 | 25 | AISI 304 | ||
| Б.У.1.20х1,5.L.1 | - | 30 | 21 | 18 | СТ20 | |
Б.У.1.20х1,5.L.2 | - | 30 | 21 | 18 | AISI 304 | ||
Б.У.1.G1/2.L.1 | - | 30 | 18,5 | 16 | СТ20 | ||
Б.У.1.G1/2.L.2 | - | 30 | 18,5 | 16 | AISI 304 | ||
Для монтажа напрямую без гильз защитных КДТС145, 035 и 045 | |||||||
| Б.П.2.20х1,5.L.1 | 22 | 28 | 13 | 16 | СТ20 | |
Б.П.2.20х1,5.L.2 | 22 | 28 | 13 | 16 | AISI 304 | ||
Если в таблице нет необходимых резьбовых соединений, то с другими вариантами исполнений и техническими характеристиками более подробнее можно ознакомиться по ссылкам: |
КДТС105-РТ100.В2.60 | Скачать STEP |
