Термосопротивления с коммутационной головкой ОВЕН ДТС 125Л
Описание
Термосопротивления с коммутационной головкой ОВЕН ДТС 125Л
Датчики температуры воздуха предназначены для непрерывного измерения температуры наружного воздуха, а также температуры воздуха внутри помещений в автоматизированных системах вентиляции, отопления и кондиционирования (HVAC/ ОВК). Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и т.д. (настенные датчики температуры).
Датчики температуры воздуха устойчивы к воздействию окружающей среды и к изменениям погоды.
Области применения
ОВК (HVAC), ЖКХ - для измерения температуры снаружи и внутри помещений в системах отопления, системах вентиляции и кондиционирования частных, общественных и производственных зданий.
Среда измерения
Теплоноситель: воздух.
Место установки
Помещения (в том числе, с нерегулируемыми климатическими условиями) и (или) навесы, а также открытые площадки.
Отличительные особенности
- Разнообразие выходных сигналов:Рt100, Рt1000, 50М, 100М, 50П, 100П, NTC3k, NTC10k, NTC20k; аналоговый 4…20 мА (в том числе с протоколом HART); цифровой RS-485.
- Удобство монтажа.
- Гарантия качества:
- средний срок службы не менее 10 лет;
- гарантия 2 года;
- 100 % выходной контроль качества датчиков (ОТК, собственная лаборатория);
- межповерочный интервал 2 года (для некоторых исполнений).
- Произведено в РФ.
- Стандартный срок производства - от 5 рабочих дней.
Параметр* | ДТС125Л |
ДТС125М.И ДТС125М.RS |
ДТС3125 | ДТС3005 |
---|---|---|---|---|
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009 | 50М, 100М, 50П, 100П, РТ100, РТ1000 | 50М, 100М, 100П, РТ100 | 50М, 100М, РТ100, РТ1000 | 50М, РТ100, РТ1000 |
Сенсоры NTC | - | - | NTC3k, NTC10k, NTC20k | - |
Аналоговый выходной сигнал | - |
4…20 мА, 4…20 мА с протоколом HART |
- | - |
Цифровой выходной сигнал | - | RS-485 | - | - |
Исполнение | Общепромышленное, EXIA | Общепромышленное | ||
Межповерочный интервал | 2 года |
Не СИ (сертификация во II кв. 2024 г.) |
Не СИ | |
Степень защиты | IP65 | IP54 | ||
Температура окружающего воздуха, не более | +85 °C | |||
*см. подробнее в табл. «Технические характеристики» |

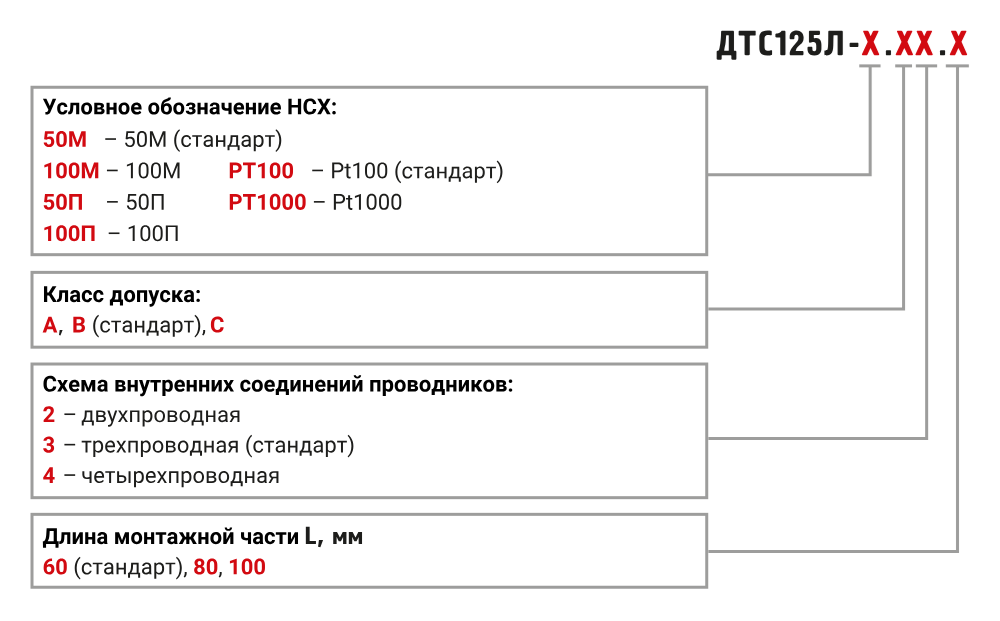

Фото | Конструктивное исполнение | НСХ | Класс допуска/ точности | Схема соединения | Диапазон измеряемых температур, °С | Длина монтажной части, мм | Аксессуары (приобретаются отдельно) |
---|---|---|---|---|---|---|---|
ДТС125Л (выходной сигнал - сопротивление) |
|
50М, 100М | В |
2-проводная 3-проводная 4-проводная |
-50...+100 | 60, 80, 100 |
Экран для защиты от солнечных лучей. |
C | |||||||
50П, 100П | A, B, C | -60...+100 | |||||
РT100, РT1000 |
A | -30...+100 | |||||
B, C | -50...+100 | ||||||
ДТС3125 |
|
50М, 100М | В |
2-проводная 3-проводная 4-проводная |
-40...+100 | 60, 80, 100, 120 | |
РT100, РT1000 |
A | ||||||
В | |||||||
NTC 3k, NTC 10k, NTC 20k |
1 % - абсолютная погрешность для 25 °С | 2-проводная | |||||
ДТС125М.И (выходной сигнал ток 4...20 мА) |
|
50М, 100М | 0,5 % 1,0 % | 2-проводная (выходной сигнал 4…20 мА) | -40...+80 | 60, 80, 100 | |
100П, РT100 | 0,25 % 0,5 % | ||||||
ДТС125М.RS (выходной сигнал RS-485) |
|
50М, 100М, 100П, РТ100 | 1,0 % | 2- проводная (выходной сигнал RS-485) | -40…+85 | ||
ДТС3005 (выходной сигнал - сопротивление) |
|
50М, РT100 | В |
2-проводная 3-проводная 4-проводная |
-40...+85 | - | нет |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников - не изготавливаем. А2 - запрещено ГОСТ 6651-2009 (см. п. 6.2).
ДТС125Л, ДТС3125 - пластмассовая | ДТС125М.И - пластмассовая | ДТС125М.RS | ДТС3005 |
---|---|---|---|
|
|
|
|
Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | - |
Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | - |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников - не изготавливаем. А2 - запрещено ГОСТ 6651-2009 (см. п. 6.2).
Рекомендации по монтажу датчиков для измерения температуры окружающего воздуха (крепление на стену снаружи или внутри здания, среда: воздух)
Устанавливайте датчик правильно: |
|
|
|
На рисунках обозначены места, где нельзя устанавливать датчики температуры окружающего воздуха! Установка датчиков в обозначенных местах приведет к искажению измеренной температуры (уличного либо комнатного воздуха) |
|
|
|
Тип | Класс допуска | Диапазон измерения* | Пределы допускаемых отклонении от НСХ** |
---|---|---|---|
М | В | -50…+200 °C | ± (0,30 + 0,005 *|t| ) °C |
С | -180…+200 °C | ± (0,60 + 0,01 *|t| ) °C | |
Pt, П | А |
-100…+450 °C (с проволочным ЧЭ) -30…+300 °C (с пленочным ЧЭ) | ± (0,15 + 0,002 *|t| ) °C |
В |
-196…+660 °C (с проволочным ЧЭ) -50…+500 °C (с пленочным ЧЭ) | ± (0,30 + 0,005 *|t| ) °C | |
С |
-196…+660 °C (с проволочным ЧЭ) -50…+600 °C (с пленочным ЧЭ) | ± (0,60 + 0,01 *|t| ) °C | |
ПРИМЕЧАНИЕ *Диапазон измеряемых температур зависит от конструктивного исполнения датчика и указывается в паспорте на датчик. ** |t| - абсолютное значение температуры измеряемой среды, °C |
Температура | Значение |
---|---|
для 25 °C | ±1 °C |
для диапазонов: от -40 до +25 °C от +25 до +120 °C | ±4 °C |
2Д модели ДТС3005 | Скачать DWG | |
3Д модели ДТС3005 | Скачать PDF | Скачать STEP |
3Д модели ДТС3125 | Скачать PDF | Скачать STP |
3Д модели ДТС125М.И | Скачать PDF | Скачать STP |
3Д модели ДТС125М.RS | Скачать PDF | Скачать STP |
