ДТПXхх5М.RS термопары ОВЕН с цифровым интерфейсом RS-485
Описание
ДТПXхх5М.RS термопары ОВЕН с цифровым интерфейсом RS-485
Датчики температуры с цифровым интерфейсом RS-485 ДТПХхх5М.RS предназначены для измерения температуры и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в цифровой сигнал RS-485 (Modbus RTU).
Датчики температуры с цифровым интерфейсом RS-485 ДТП-RS изготавливаются на базе термоэлектрических преобразователей ДТПLхх5 (ХК), ДТПКхх5 (ХА), ДТПNхх5 (НН) и имеют в своем составе высокоточный нормирующий преобразователь RS-485. Датчики применяются для измерения температуры в различных отраслях промышленности, таких как ЖКХ, металлургия, термообработка, сельское хозяйство, машиностроение, пищевая, химическая и другие отрасли.
Термопары с RS-485 напрямую подключаются к контроллерам и шлюзам, не требуя задействования аналоговых входов контроллеров и модулей ввода.
Термопары с RS-485 наиболее актуальны в распределенных АСУ ТП, с большим количеством точек измерения и протяженными линиями связи, обмен данными в которых осуществляется с помощью промышленного цифрового интерфейса RS-485.
Применение датчиков температуры с цифровым интерфейсом RS-485 позволяет сделать линию связи более протяженной и более надежной (по сравнению с датчиками температуры в исполнении «сенсор» и «4-20 мА»). Кроме того, для передачи токовых сигналов можно использовать более дешевые соединительные провода по сравнению, например, с компенсационными.
В состав термопреобразователей входят:
Использование в составе изделия микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью. |
Преимущества датчиков температуры ОВЕН с RS-485
- Передают данные об измеренной температуре по линии промышленного интерфейса RS-485 (применяется в построении АСУ ТП повсеместно).
- Не занимают аналоговые входы.
- Удешевляют и упрощают монтаж датчиков в распределенных системах за счет высвобождения аналоговых входов.
- Удешевляют и упрощают добавление нового датчика в функционирующую АСУ ТП.
- Передают данные напрямую в «облако».
- Увеличивают помехоустойчивость линии связи
- Увеличивают длину линии связи до 1200 метров.
-
Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

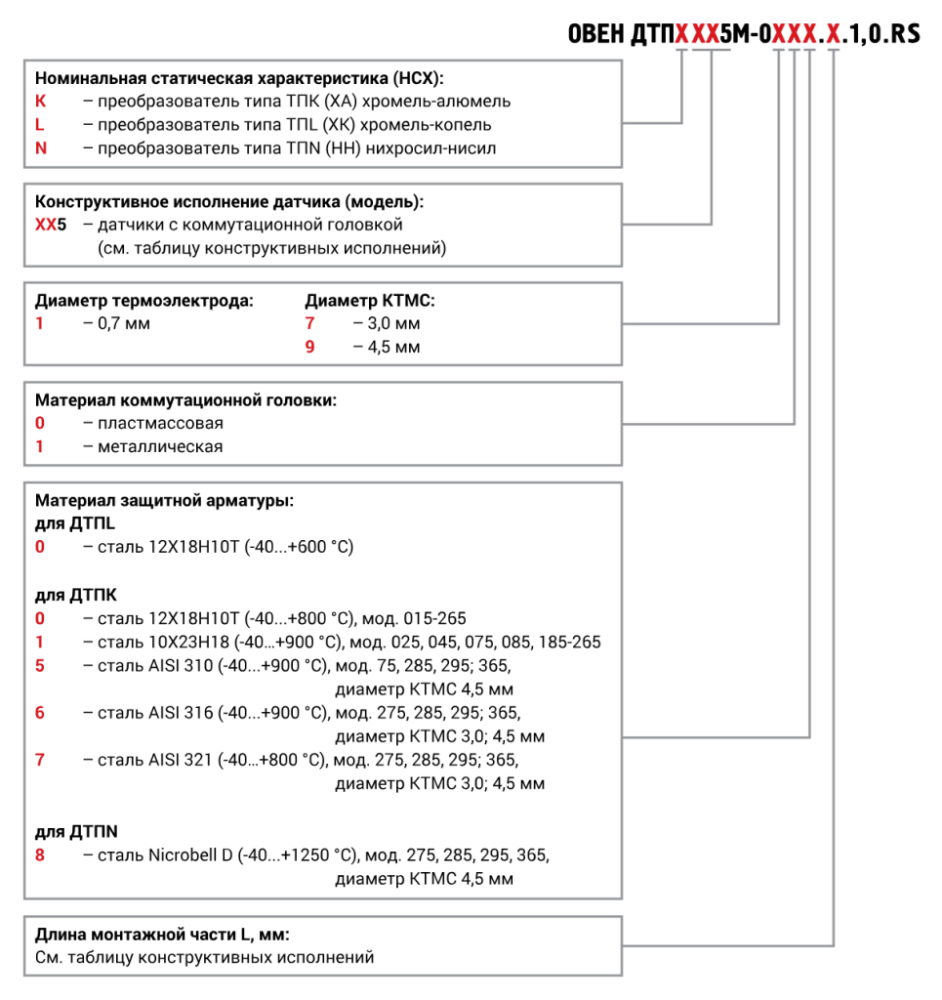

Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры | Длина монтажной части L*, мм |
---|---|---|---|---|
|
015 | D=8 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
025 | D=10 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
Подвижный штуцер |
035 |
D=8 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
045 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
Подвижный штуцер |
055 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
065 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
075 |
D=10 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
085 |
D=10 мм, M=27×2 мм, S=32 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
Подвижный штуцер |
095 |
D=10 мм, M=20×1,5 мм, S=22 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
|
105 |
D=8 мм, M=20×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
|
Подвижный штуцер |
185 |
D=10 мм, M=22×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
195 |
D=10 мм, M=27×2 мм, S=32 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
Подвижный штуцер |
205 |
D=10 мм, M=22×1,5 мм, S=27 мм, R=9,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
|
215 |
D=10 мм, M=27×2 мм, S=32 мм, R=12 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) сталь 10Х23Н18 (-40…+900 °С) |
||
Подвижный штуцер |
265 |
D=6 мм, M=22×1,5 мм, S=27 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
|
275 |
D=3 мм D=4,5 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С), диаметр КТМС 3,0 мм ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3,0 мм диаметр КТМС 4,5 мм сталь AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм сталь AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм диаметр КТМС 3,0 мм ДТПN сплав Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм |
60...30000 кратно 10 |
Подвижный штуцер |
285 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
Подвижный штуцер |
295 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
|
365 |
D=3 мм D=4,5 мм M=20×1,5 мм S=22 мм |
||
* Длина монтажной части L выбирается при заказе. ** По спец. заказу возможно изготовление датчика с трубной резьбой. |
Наименование | Значение |
---|---|
Характеристики питания | |
Номинальное значение напряжения питания (постоянного тока) | 24 В |
Диапазон допустимых напряжений питания (постоянного тока) | 10...42 В |
Защита от смены полярности напряжения питания | есть |
Гальваническое разделение цепи питания от цепи ЧЭ | Нет |
Гальваническое разделение цепи питания от цепи интерфейса RS-485 | есть, до 500 В |
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 10 мин |
Интерфейс связи RS-485 | |
Скорости обмена | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
Протокол связи | Modbus RTU |
Режим работы в сети | Slave |
Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
Характеристики конструкции | |
ДТС-RS | 40 с |
ДТС-RS с КТМС | 10 с |
ДТС-RS с термоэлектродом в металлической защитной арматуре диаметром до 10 мм | 40 с |
Номинальное давление (не более) защитной арматуры с диаметром погружной части: | |
- до 6 мм | 0,4 МПа |
- 6 мм | 0,6 МПа |
- от 8 до 12 мм | 10,0 МПа |
- 12 мм и более | 16,0 МПа |
Степень защиты (по ГОСТ 14254): | |
- корпус с пластмассовой коммутационной головкой; | IP 54 |
- корпус с металлической коммутационной головкой и ДТС125М | IP 65 |
Кабельный ввод (максимальный диаметр подключаемого кабеля): | |
- для пластмассовой коммутационной головки | М16×1,5 (ø10 мм) |
- для металлической коммутационной головки | М20×1,5 (ø10 мм) |
Характеристики надежности | |
Средняя наработка на отказ, не менее | 50 000 ч |
Средний срок службы, не менее | 12 лет |
Время непрерывной работы | круглосуточно |
Датчик | Максимальный диапазон измерений, °С* | Приделы допускаемой основной приведенной погрешности, % |
---|---|---|
ДТПL | -40...+600 | ± 1,0 |
ДТПK | -40...+900 | |
ДТПN | -40...+1250 | |
* В зависимости от исполнения |
Выбор сетевых настроек датчика
Наименование параметра | Номер первого регистра | Количество регистров | Тип | Допустимые значения | Тип доступа | |
---|---|---|---|---|---|---|
Тип протокола обмена | 5601 | 15E1 | 1 | BYTE | 1 - Modbus RTU | RO |
Адрес устройства | 5602 | 15E2 | 1 | BYTE | 1…16…247 | RW |
Скорость обмена, бит/сек | 5603 | 15E3 | 1 | BYTE |
0 - 9600 1 - 14400 2 - 19200 3 - 38400 4 - 57600 5 - 115200 | RW |
Количество бит данных | 5604 | 15E4 | 1 | BYTE | 8 | RO |
Контроль четности | 5605 | 15E5 | 1 | BYTE |
0 - нет 1 - четный 2 - нечетный | RW |
Количество стоп-битов | 5606 | 15E6 | 1 | BYTE |
0 - 1 1 - 1,5 2 - 2 | RW |
Сброс на заводские настройки: | ||||||
Восстановить заводские настройки | 1400 | 578 | 1 | BYTE | 0/1 | RW |
Предел регистрации | ||||||
Верхний предел регистрации | 5306 | 14BA | 2 | REAL | -213...+1310 | RW |
Нижний предел регистрации | 5308 | 14BC | 2 | REAL | -213...+1310 | RW |
Полный список параметров ДТП-RS см. руководстве по эксплуатации |
Общая схема подключения датчиков с RS-485
Схема с подключением экрана по схеме выравнивания потенциала
Схема подключения экрана к заземлению
