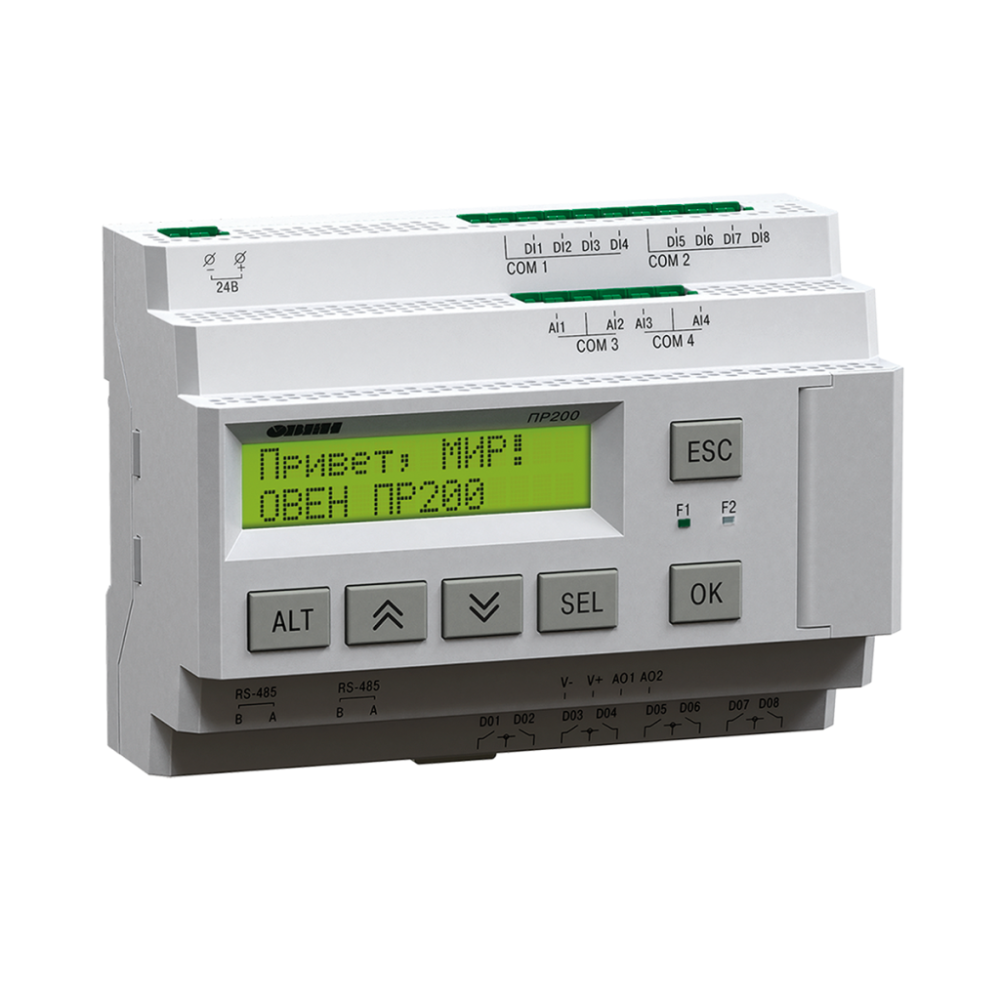

Программируемое реле с дисплеем ОВЕН ПР200
ОВЕН ПР200 - программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).
Области применения
- Водоподготовка
- Водоочистка
- Вентиляция
- Отопление
Особенности прибора
Подключаемое оборудование:
- 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
- 2 аналоговых выхода: 4…20 мА или 0…10 В.
- Дискретные входы: 24 В или 230 В.
- Дискретные выходы: э/м реле или транзисторные ключи.
В модификациях ПР200-х8 имеется возможность подключить:
- Датчики электропроводности и солесодержания.
- Кондуктометрические датчики уровня.
Коммуникационные возможности:
Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей
- Съемные клеммники - для удобства монтажа.
Возможности символьного индикатора ПР200
- Видимая область символьного индикатора: 2 строки по 16 символов.
- Поддержка кириллицы и латиницы.
- Возможность корректировки параметров программы пользователя и параметров прибора.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Подключение модулей расширения ПРМ (до 2 штук).
- Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
- USB-порт - для программирования (miniUSB-входит в комплект).
Интерфейсная плата ПР-ИП485 | |
---|---|
Внешний вид | Подключение |
|
|
Описание | |
Интерфейсная плата ОВЕН ПР-ИП485 применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно. |
|
Модуль расширения ПРМ | |
Внешний вид | Подключение |
|
|
Описание | |
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200:
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания. |
Управление линиями загрузки корма и линиями кормления в птицекомплексе | |
Управление системами фильтрации воды |
Автоматизация КНС |
Управление вентиляцией |
Управление отоплением |
Управление системой обратного осмоса |
Управление уровнем |
Наименование | ПР200-230 | ПР200-24 |
---|---|---|
Программирование | ||
Среда программирования | Owen Logic | |
Объем Retain-памяти | 1016 байт | |
Стек | динамический | |
Объем памяти сетевых переменных (режим slave) | 128 байт | |
Объем памяти сетевых переменных (режим master) | 128 байт | |
Память ПЗУ | 128 кбайт | |
Память ОЗУ | 32 кбайт | |
Интерфейс программирования | miniUSB | |
Общие сведения | ||
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
- |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 19...30 В (номинальное 24 В) |
Минимальное время цикла | 1 мс (зависит от сложности программы) | |
Часы реального времени | есть | |
Модули расширения ПРМ | да, до 2 шт. | |
Встроенный источник питания | есть (в зависимости от модификации) | нет |
Дискретные входы | ||
Количество | 8 | |
Тип | Дискретный фазовый (ДФ) | - |
Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.) | - |
Номинальное напряжение питания | ~230 В | - |
Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | - |
Электрическая прочности изоляции | 2830 В, групповая - 1780 В | - |
Тип | Дискретный (Д) | |
Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
Номинальное напряжение питания | =24 В | |
Гальваническая развязка | групповая по 4 входа (1-4, 5-8) | |
Электрическая прочности изоляции | 2830 В, групповая - 1780 В | |
Аналоговые входы | ||
Количество | до 4 | |
Тип измеряемых сигналов | 0…10 В, 4…20 мА, 0…4 кОм | |
Разрешающая способность АЦП | 12 бит | |
Период обновления значений всех каналов, не более | 10 мс | |
Работа в дискретном режиме | да | |
Гальваническая развязка | отсутствует | |
Дискретные выходы | ||
Количество | до 12 | |
Тип | релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | ||
Релейные (Р): |
5А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
Гальваническая развязка | групповая по 2 выхода | групповая по 4 выхода |
Электрическая прочности изоляции | 2830 В, групповая - 1780 В | 2830 В |
Аналоговые выходы | ||
Количество | до 2 | |
Тип аналогового выхода | 4...20 мА (И) или 0...10 В (У) - выбирается при заказе | |
Разрядность ЦАП | 10 бит | |
Гальваническая развязка |
выход 4…20 мА (И): индивидуальная 2830 В выход 0…10 В (У): групповая 2830 В |
|
Коммуникационные возможности | ||
Интерфейс RS-485 (до 2 шт. – выбирается при заказе) | ||
Протокол связи | Modbus RTU/ASCII | |
Режим работы | Master/Slave | |
Индикация и управление | ||
Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | |
Поддерживаемые языки | русский, английский | |
Количество механических кнопок | 6 |
Курс полезен как для первого знакомства со средой, так и для закрепления навыков.
Питание дискретных входов: =24 | |||||||
---|---|---|---|---|---|---|---|
Модификация | Питание | ВИП* | Входы | Выходы | RS-485 | ||
Дискретные | Аналоговые | Дискретные | Аналоговые | ||||
ПР200-24.1.0 | =24 В | - | 8 (=24 В) | - | 6 (Р) | - | 0 |
ПР200-24.1.1 | =24 В | - | 8 (=24 В) | - | 6 (Р) | - | 1 |
ПР200-24.1.2 | =24 В | - | 8 (=24 В) | - | 6 (Р) | - | 2 |
ПР200-24.2.0 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 0 |
ПР200-24.2.1 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 1 |
ПР200-24.2.2 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 2 |
ПР200-24.3.0 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | - | 0 |
ПР200-24.3.1 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | - | 1 |
ПР200-24.3.2 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | - | 2 |
ПР200-24.4.0 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 0 |
ПР200-24.4.1 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 1 |
ПР200-24.4.2 | =24 В | - | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 2 |
ПР200-24.5.0 | =24 В | - | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 0 |
ПР200-24.5.1 | =24 В | - | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 1 |
ПР200-24.5.2 | =24 В | - | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 2 |
Примечание: ВИП - встроенный источник питания |
Питание дискретных входов: ~230 В | |||||||
---|---|---|---|---|---|---|---|
Модификация | Питание | ВИП* | Входы | Выходы | RS-485 | ||
Дискретные | Аналоговые | Дискретные | Аналоговые | ||||
ПР200-220.1.0 | ~230 В | - | 8 (~230 В) | - | 6 (Р) | - | 0 |
ПР200-220.1.1 | ~230 В | - | 8 (~230 В) | - | 6 (Р) | - | 1 |
ПР200-220.1.2 | ~230 В | - | 8 (~230 В) | - | 6 (Р) | - | 2 |
ПР200-220.2.0 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (И) | 0 |
ПР200-220.2.1 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (И) | 1 |
ПР200-220.2.2 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (И) | 2 |
ПР200-220.3.0 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | - | 0 |
ПР200-220.3.1 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | - | 1 |
ПР200-220.3.2 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | - | 2 |
ПР200-220.4.0 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (У) | 0 |
ПР200-220.4.1 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (У) | 1 |
ПР200-220.4.2 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р) | 2 (У) | 2 |
ПР200-220.5.0 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р), 4 (К) | - | 0 |
ПР200-220.5.1 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р), 4 (К) | - | 1 |
ПР200-220.5.2 | ~230 В | 100 мА | 8 (~230 В) | 4 | 8 (Р), 4 (К) | - | 2 |
Питание дискретных входов: =24 В | |||||||
ПР200-220.21.0 | ~230 В | - | 8 (=24 В) | - | 6 (Р) | - | 0 |
ПР200-220.21.1 | ~230 В | - | 8 (=24 В) | - | 6 (Р) | - | 1 |
ПР200-220.21.2 | ~230 В | - | 8 (=24 В) | - | 6 (Р) | - | 2 |
ПР200-220.22.0 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 0 |
ПР200-220.22.1 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 1 |
ПР200-220.22.2 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (И) | 2 |
ПР200-220.23.0 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | - | 0 |
ПР200-220.23.1 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | - | 1 |
ПР200-220.23.2 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | - | 2 |
ПР200-220.24.0 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 0 |
ПР200-220.24.1 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 1 |
ПР200-220.24.2 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р) | 2 (У) | 2 |
ПР200-220.25.0 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 0 |
ПР200-220.25.1 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 1 |
ПР200-220.25.2 | ~230 В | 100 мА | 8 (=24 В) | 4 | 8 (Р), 4 (К) | - | 2 |
Примечание: ВИП - встроенный источник питания |
Подключение дискретных датчиков =24 В |
Подключение дискретных датчиков ~220 В |
Схема подключения |
Подключение активного датчика |
Подключение активных датчиков |
Подключение сопротивления |
УГО_ЕСКД | Скачать PDF | Скачать DWG |
УГО_СПДС | Скачать PDF | Скачать DWG |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Датчик влажности 0-10 В | Скачать PDF | Скачать DWG |
Датчик давления 4..20 мА | Скачать PDF | Скачать DWG |
Потенциометр | Скачать PDF | Скачать DWG |
Твердотельное реле 0-10 В | Скачать PDF | Скачать DWG |
Твердотельное реле 4..20 мА | Скачать PDF | Скачать DWG |
Бесконтактный датчик PNP типа | Скачать PDF | Скачать DWG |
Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
Контактор 220 В | Скачать PDF | Скачать DWG |
Промежуточное реле | Скачать PDF | Скачать DWG |
Алгоритм 1 (2.М1.0.2) | Скачать ZIP |
Алгоритм 2 (2.М1.0.3) | Скачать ZIP |
Алгоритм 3 (2.М1.Д.2) | Скачать ZIP |
Алгоритм 4 (2.М1.А.2) | Скачать ZIP |
Алгоритм 5 (2.М1.А.3) | Скачать ZIP |
Алгоритм 6 (3.М1.Д.2) | Скачать ZIP |
Алгоритм 7 (3.М1.А.2) | Скачать ZIP |
Алгоритм 8 (3.М1.А.3) | Скачать ZIP |
Алгоритм 9 (4.М1.Д.2) | Скачать ZIP |
Алгоритм 10 (4.М1.А.2) | Скачать ZIP |
Алгоритм 11 (4.М1.А.3) | Скачать ZIP |
Датчик давления 4 .20 мА | Скачать PDF | Скачать DWG |
Датчик температуры 0-10В | Скачать PDF | Скачать DWG |
Потенциометр | Скачать PDF | Скачать DWG |
Бесконтактный датчик PNP типа | Скачать PDF | Скачать DWG |
Кнопка без фиксации | Скачать PDF | Скачать DWG |
Подвесной сигнализатор уровня | Скачать PDF | Скачать DWG |
Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
Контактор 220 В | Скачать PDF | Скачать DWG |
Лампа сигнализации | Скачать PDF | Скачать DWG |
Промежуточное реле | Скачать PDF | Скачать DWG |
3D Модель ПР200 | Скачать ZIP | Скачать ZIP |
2D Модель ПР200 | Скачать PDF | Скачать DWG |
ПР200-24.4.2.0 | Скачать EDZ |
ПР200-220.4.2.0 | Скачать EDZ |
Наименование | Количество |
---|---|
Прибор ПР200 | 1 шт. |
Краткое руководство по эксплуатации | 1 экз. |
Паспорт и гарантийный талон | 1 экз. |
Комплект клеммных соединителей | 1 экз. |
Кабель miniUSB | 1 шт. |
