ПР100 компактное программируемое реле для локальных систем автоматизации
ПР100 - компактное программируемое реле для локальных систем автоматизации. Предназначено для управления освещением, насосными группами, вентиляторами, подъемниками, станками, для задач релейной защиты, АВР и т.д.
Прибор изготавливается в автоматном корпусе 5 DIN. Имеет на борту аналоговые и дискретные входы, а также дискретные выходы. Для управления устройствами по сети или передачи данных на верхний уровень в приборе предусмотрен интерфейс RS-485.
Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB
Области применения
- Освещение
- Насосные группы
- Вентиляторы
- Небольшие станки
Особенности прибора
Подключаемое оборудование
- 4 аналоговых входа 4…20 мА или 0…10 В (в модификации на 24 В).
- 8 релейных выходов
Коммуникационные возможности
Интерфейс RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности
- Модульный корпус.
- Ширина корпуса 5 модулей.
- Съемные клеммники - для удобства монтажа.
- Быстрая замена батарейки.
Функциональные возможности
- Энергонезависимые переменные.
- Управление по дням недели и времени суток.
- ПИД-регулирование.
Эксплуатация
- Два исполнения: 12 и 20 каналов ввода/вывода.
- Две модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
|
|
Встроенные в ОВЕН ПР100 часы реального времени позволяют управлять освещением в зависимости от возраста и вида птицы. Наличие интерфейса RS-485 позволяет включать прибор в распределенную систему управления. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Наименование | ПР100-230 | ПР100-24 |
|---|---|---|
| Программирование | ||
| Среда программирования | Owen Logic | |
| Объем Retain-памяти | 1024 байт | |
| Объем памяти сетевых переменных (режим slave) | 128 байт | |
| Объем памяти сетевых переменных (режим master) | 128 байт | |
| Стек | динамический | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 16 кбайт | |
| Интерфейс программирования | microUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | есть | |
| Модули расширения ПРМ | нет | |
| Дискретные входы | ||
| Количество | до 12 | |
| Тип | Дискретный фазовый (ДФ) | Дискретный (Д) |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | ~230 В | =24 В |
| Гальваническая развязка | групповая, по 4 входа (1-4 и 5-8) | |
| Электрическая прочности изоляции | 2830 В, групповая - 1780 В | |
| Аналоговые входы | ||
| Количество | - | до 4 |
| Тип измеряемых сигналов | - | 4…20 мА, 0…10.В, дискретный |
| Период обновления значений всех каналов, не более | - | 20 мс |
| Предел основной приведенной погрешности | - | ± 0,5 % |
| Работа в дискретном режиме | - | да |
| Гальваническая развязка | - | отсутствует |
| Дискретные выходы | ||
| Количество | до 8 | |
| Тип | релейные (нормально-разомкнутые) | |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока, cos φ > 0,95 3 А при напряжении не более 30В пост. тока |
|
| Гальваническая развязка | индивидуальная | |
| Электрическая прочности изоляции | 2830 В, между выходами - 1780 В | |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (1 × RS-485 или без интерфейса – выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
| Параметр | Значение | ||
|---|---|---|---|
| ПР100 | ПР110 | ПР114 | |
| Каналы ввода/вывода | |||
| AI | до 4 | нет | до 4 |
| Возможность работы AI в дискретном режиме | есть | - | есть |
| DI | до 12 | до 12 | до 12 |
| AO | нет | нет | до 4 |
| DO | до 8 (релейные) | до 8 (релейные) | до 8 |
| Программирование и отладка | |||
| Встроенный ПИД-регулятор | есть | нет | есть |
| Часы реального времени | есть | опционально | опционально |
| Количество ФБ, среднее | 500 | 63 | 500 |
| Объем Retain-памяти | 1024 байт | нет | 136 байт |
| Время цикла, мс, не менее | 1 | 3 | 1 |
| Порт для программирования | USB | UART (необходим ПР-КП20) | UART (необходим ПР-КП20) |
| Настраиваемые светодиоды | есть, 2 шт. | нет | нет |
| Коммуникационные возможности | |||
| Интерфейс | RS-485 (до 1шт.) | UART (необходим ПР-МИ485) | UART (необходим ПР-МИ485) |
| Протокол | Modbus RTU/ASCII- Master/Slave | Modbus RTU/ASCII- Slave | Modbus RTU/ASCII- Slave |
| Конструктивные особенности | |||
| Тип крепления | на DIN-рейку, автоматный корпус, 5 DIN | на DIN-рейку | на DIN-рейку |
| Климатическое исполнение | -40...+55 ºС | -20...+55 °С | -20...+55 °С |
| Питание | 24 В и ~230 В | 24 В и ~230 В | 24 В и ~230 В |
| Возможность питания от бортовой сети 12 В | есть | нет | нет |
| Монтаж | |||
| Съемные клеммники | есть, нижний и верхний | есть, верхний | есть, верхний |
| Быстрая замена батарейки | есть | нет | нет |
|
|
|
|
Функциональная схема ОВЕН ПР100-230 |
Функциональная схема ОВЕН ПР100-24 |
Курс состоит из серии видео по работе приборов серии ПР и ИПП120 в среде OwenLogic. На примерах разбираем основные макросы и типы данных в OwenLogic, работу с входами и выходами, загрузку программы в прибор, сетевые переменные, работу по сети RS-485, настройку экранов и многое другое.
Курс полезен как для первого знакомства со средой, так и для закрепления навыков.

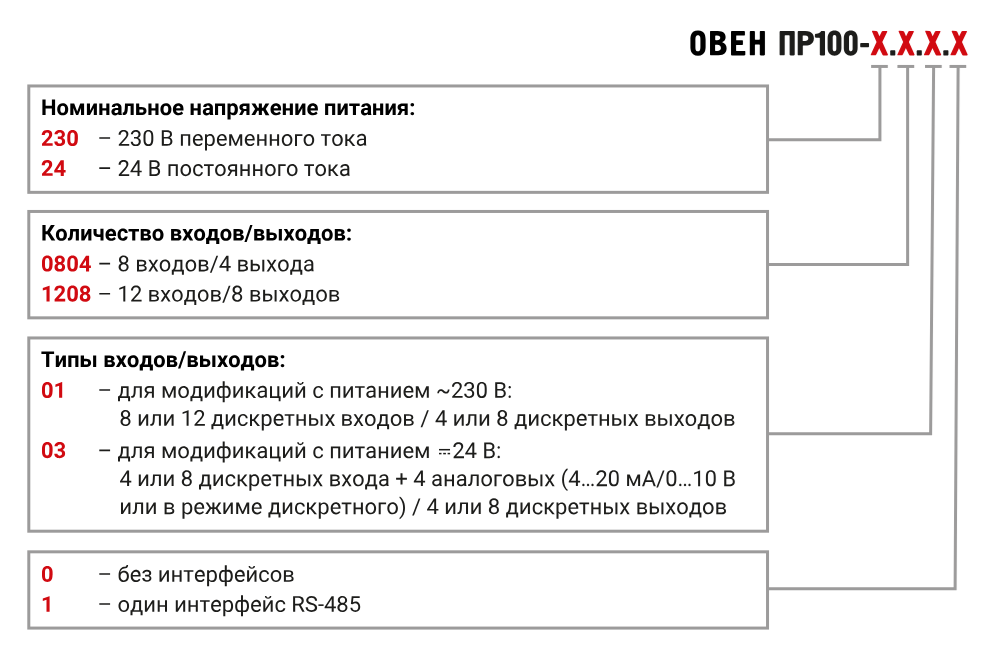

| Модификация | Питание, В | Входы | Выходы | RS-485 | |
|---|---|---|---|---|---|
| Дискретные | Аналоговые | Дискретные | |||
| ПР100-230.0804.01.0 | ~230 В | 8 (~230 В) | - | 4 (Р) | 0 |
| ПР100-230.0804.01.1 | ~230 В | 8 (~230 В) | - | 4 (Р) | 1 |
| ПР100-230.1208.01.0 | ~230 В | 12 (~230 В) | - | 8 (Р) | 0 |
| ПР100-230.1208.01.1 | ~230 В | 12 (~230 В) | - | 8 (Р) | 1 |
| Модификация | Питание, В | Входы | Выходы | RS-485 | |
|---|---|---|---|---|---|
| Дискретные | Аналоговые | Дискретные | |||
| ПР100-24.0804.03.0 | =24 В | 4 (=24 В) | 4 | 4 (Р) | 0 |
| ПР100-24.0804.03.1 | =24 В | 4 (=24 В) | 4 | 4 (Р) | 1 |
| ПР100-24.1208.03.0 | =24 В | 8 (=24 В) | 4 | 8 (Р) | 0 |
| ПР100-24.1208.03.1 | =24 В | 8 (=24 В) | 4 | 8 (Р) | 1 |
|
|
|
|
|
Подключение дискретных датчиков с |
Подключение дискретных датчиков |
Схема подключения к ПР100 |
|
|
|
|
Подключение активного датчика с |
Подключение активных датчиков с |
|
|
|
Схема подключения нагрузки к выходным элементам (ВЭ) типа Р (электромагнитное реле) |
| УГО_ЕСКД | Скачать PDF | Скачать DWG |
| УГО_СПДС | Скачать PDF | Скачать DWG |
| Датчик влажности 4...20мА | Скачать PDF | Скачать DWG |
| Датчик температуры 4...20мА | Скачать PDF | Скачать DWG |
| Датчик уровня 4...20мА | Скачать PDF | Скачать DWG |
| Клапан с электромеханическим приводом 0-10В (U) | Скачать PDF | Скачать DWG |
| Нормирующий преобразователь 4...20мА | Скачать PDF | Скачать DWG |
| Кнопка без фиксации с общим минусом | Скачать PDF | Скачать DWG |
| Поплавковый датчик уровня | Скачать PDF | Скачать DWG |
| Контактор 220 В | Скачать PDF | Скачать DWG |
| Лампа сигнализации | Скачать PDF | Скачать DWG |
| Промежуточное реле 24В | Скачать PDF | Скачать DWG |
| 2D Модель ПР100 | Скачать PDF | Скачать DWG |
| 3D Модель ПР100-24.0804 | Скачать PDF | Скачать STEP |
| 3D Модель ПР100-24.1208 | Скачать PDF | Скачать STEP |
| 3D Модель ПР100-230.0804 | Скачать PDF | Скачать STEP |
| 3D Модель ПР100-230.1208 | Скачать PDF | Скачать STEP |
| ПР100 EPLAN | Скачать ZIP |
| Наименование | Количество |
|---|---|
| Прибор ПР100 | 1 шт. |
| Паспорт и гарантийный талон | 1 экз. |
| Краткое руководство по эксплуатации | 1 экз. |
