-----ПЛК160 [М02] программируемый контроллер для средних систем ОВЕН

ПЛК160 [М02] программируемый контроллер для средних систем ОВЕН

Много

Нашли дешевле?

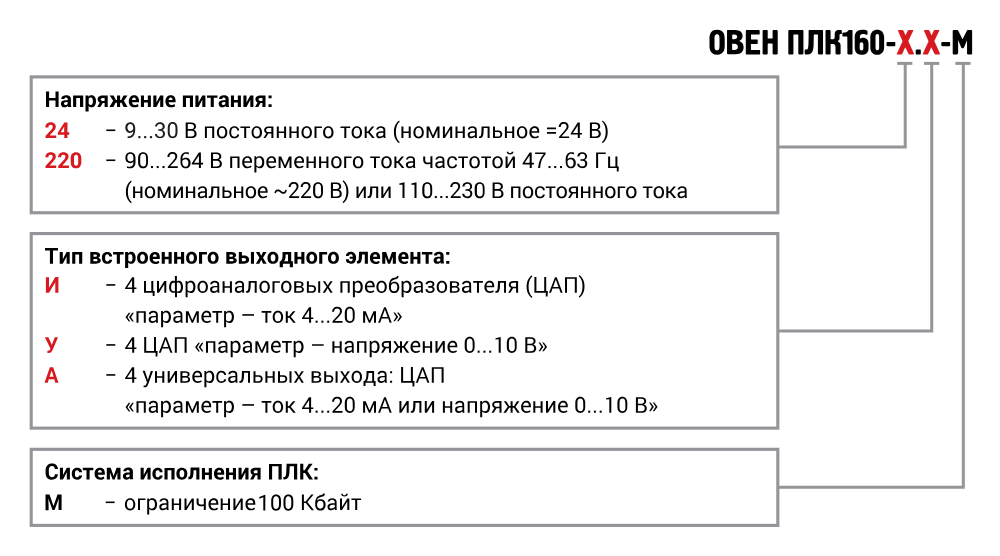

ПЛК160 - Х . Х - М

Тип встроенного выходного элемента

4 цифроаналоговых преобразователя (ЦАП) «параметр - ток 4...20 мА»

4 ЦАП «параметр - напряжение 0...10 В»

4 универсальных выхода : ЦАП «параметр - ток 4...20 мА или напряжение 0...10 В»

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Контроллер для средних систем автоматизации с AI/DI/DO/AO ОВЕН ПЛК160

ОВЕН ПЛК160 [М02] - линейка программируемых моноблочных контроллеров с дискретными и аналоговыми входами/выходами на борту для автоматизации средних систем.
Оптимальны для построения систем автоматизации среднего уровня и распределенных систем управления.

Преимущества ОВЕН ПЛК160 [М02]

Наличие встроенных дискретных и аналоговых входов/выходов на борту.
Скоростные входы для обработки энкодеров.
Ведение архива работы оборудования или работа по заранее оговоренным сценариям при подключении к контроллеру USB-накопителей.
Простое и удобное программирование в системе CODESYS V.2 через порты USB Device, Ethernet, RS-232 Debug.
Передача данных на верхний уровень через Ethernet или GSM-сети (GPRS).
3 последовательных порта (RS-232, RS-485):
- увеличение количества входов-выходов;
- управление частотными преобразователями;
- подключение панелей операторов, GSM-модемов, считывателей штрих-кодов и т.д.
Наличие двух исполнений по питанию (220 В и 24 В).

	ПЛК160	ПЛК160 [М02]
Вычислительные ресурсы
Центральный процессор	RISC-процессор на базе ядра ARM-9, 32 разряда	RISC-процессор Texas Instruments Sitara AM1808
Частота процессора	180 МГц	400 МГц
Объем энергонезависимой памяти	4 Мб (Flash)	6 Мб (Flash)
Объем Retain-памяти	до 16 кБайт (SDRAM)	16 кБайт (MRAM)
Число циклов перезаписи	50 000	не ограничено
Внешние интерфейсы
USB-Host (подключение переферии и архивация на флеш-накопители)	Отсутствует	Есть
Питание +5 В в RS-232	Отсутствует	Есть
Работа в мобильных сетях¹	SMS, CSD	SMS, CSD, GPRS
Быстродействующие дискретные входы
Максимальная частота входного сигнала	до 10 кГц	до 100 кГц
Клеммник
Тип клеммника	Съёмный	Съёмный с невыпадающими винтами
Батарея/Аккумулятор
Источник питания для часов реального времени	Аккумулятор LIR2466	Батарея CR2032
Источник питания для Retain-памяти	Аккумулятор LIR2466	Не требуется, используется MRAM
Способ замены	Требуется перепайка	Простая замена, без перепайки
Условия эксплуатации
Диапазон рабочих температур	-10...+55 °С	-40...+55 °С
ПО, Библиотеки и пр.
Механизм записи Retain-памяти	По событию (отключение питания)	По событию (отключение питания) Циклическая запись По событию из пользовательской программы²
USB-драйвер для подключения ПЛК к CODESYS	Windows XP	Windows 7/8/10
Работа с быстрыми входами из прерывания высокочастотного таймера	Не поддерживается	Поддерживается

¹ При использовании модема ПМ01 с sim-модулем SIM800
² Сохранение Retain из кода возможно только при использовании библиотеки RetainControlLib.lib

Параметр	Значение (свойства)
Параметр	ПЛК160-Х.А	ПЛК160-Х.У	ПЛК160-Х.И
Питание
Напряжение питания:
- ПЛК160-24.Х [М02]	от 9 до 30 В постоянного тока при Т > -20 °С от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В)
- ПЛК160-220.Х [М02]	от 90 до 264 В переменного тока (номинальное 120/230 В) частотой от 47 до 63 Гц (номинальное значение 50 Гц)
Потребляемая мощность, не более	45 ВА
Пусковой ток, не более	10 А - при напряжении 90 В 44 А - при напряжении 230 В 54 А - при напряжении 264 В
Длительность переходного процесса, не более	3 мс - при напряжении 90 В 2 мс - при напряжении 230 В 2 мс - при напряжении 264 В
Выходное напряжение встроенного источника питания:
- для исполнения 220 В	24±3 В, ток потребления не более 400 мА от 9 до 26 В постоянного тока при -40 °С > Т > -20 °С (номинальное 12 или 24 В)
- для исполнения 24 В	пропорционально напряжению источника питания прибора
Максимальный ток питания подключаемых устройств	До 250 мА³ (RS-232-Debug / RS-232) До 150 мА (USB-Host)
Цифровые (дискретные) входы
Количество входов: - из них быстродействующих	16 4 (DI1-DI4)
Тип входов по ГОСТ Р 51841-2001	1 и 2
Напряжение питания дискретных входов	24 ± 3 В
Максимальный входной ток дискретного входа, не более	7 мА - при питании 24 В 8,5 мА - при питании 27 В
Сигнал «логической единицы», соответствующий состоянию «Включено», дискретных входов для постоянного напряжения, (ток в цепи)	от 15 до 30 В (ток от 3 до 15 мА)
Сигнал «логического нуля», соответствующий состоянию «Выключено», дискретных входов для постоянного напряжения, (ток в цепи)	от минус 3 до 5 В (ток до 15 мА)
Минимальная длительность импульса, воспринимаемого дискретным входом	1 мс - для обычных входов 0,02 мс - для быстродействующих
Подключаемые входные устройства	- коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) - датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором - дискретные сигналы 24 ± 3 В
Дискретные выходы (контакты электромагнитных реле)
Количество релейных выходных каналов	12
Максимальный ток, коммутируемый контактами реле, не более	3 А (~250 В, частотой 50 Гц и cos ᵠ > 0,4) 3 А (=30 В)
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более	50 мс (выходы DО1-DО12)
Механический ресурс реле, не менее	300 000 циклов переключений - при максимальной коммутируемой нагрузке 500 000 циклов переключений - при коммутации нагрузки менее половины от максимальной
Аналоговые входы
Количество аналоговых входов	8
Тип поддерживаемых унифицированных сигналов	Ток 0(4)…20 мА Ток 0…5 мА Напряжение 0…10 В
Разрядность АЦП	14 бит
Входное сопротивление, не более	В режиме измерения тока 170 Ом В режиме измерения напряжения, не менее 200 кОм
Период опроса одного входа	10 мс
Предел основной приведенной погрешности преобразования	±0,25 %
Предел дополнительной приведенной погрешности преобразования на каждые 10 градусов изменения температуры	±0,05 %
Аналоговые выходы
Количество аналоговых выходов	4
Тип выходного сигнала	Универсальный: ток 4…20 мА или напряжение 0...10 В	Напряжение: 0…10 В	Ток: 4…20 мА
Предел основной приведенной погрешности ЦАП	± 0,5 %
Разрядность ЦАП (бит)	12	10	10
Минимальный период обновления выходов	100 мс
Питание аналоговых выходов, внешнее	24±3 В
Предел допускаемой дополнительной приведенной погрешности аналоговых выходов, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С изменения температуры	Не более 0,5 предела допускаемой основной приведенной погрешности аналоговых выходов
Вычислительные ресурсы
Центральный процессор	32-разрядный RISC-процессор 400 МГц на базе ядра ARM7
Объем оперативной памяти (SDRAM)	Пользовательская программа: 1 Мб Данные пользовательской программы: 128 Кб Неар: до 4 Мб1 RAM-диск: 8 Мб
Объем энергонезависимой памяти (FLASH)	6 Мбайт доступно для хранения файлов и архивов
Размер Retain-памяти (MRAM)	16 Кбайт
Количество сокетов	30
Время выполнения пустого цикла	Установленное по умолчанию (стабилизированное) - 1 мс
Интерфейсы связи
Ethernet 100 Base-T
Поддерживаемые промышленные протоколы	ModBus-TCP
	CODESYS Gateway
	TCP-IP
	UDP-IP
	CODESYS Network Variables (over UDP)
	РРР
Скорость передачи	10, 100 Мбит/с
RS-485
Поддерживаемые протоколы	ModBus-RTU
	ModBus-ASCII
	DCON
	ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232
Поддерживаемые протоколы	ModBus-RTU
	ModBus-ASCII
	DCON
	ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
RS-232 Debug
Поддерживаемые протоколы	ModBus-RTU
	ModBus-ASCII
	DCON
	CODESYS GateWay
	ОВЕН
Скорость передачи	300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/с
USB Device
Поддерживаемые протоколы	CDC
Скорость передачи	115200 бит/с
USB Host
Поддерживаемые протоколы	MSD/HID/FTDI, USB 1.0/1.1
Встроенное оборудование
Часы реального времени с собственным батарейным питанием погрешность хода, не более	при температуре +25 °С: 5 секунд в сутки при температуре -40 °С: 20 секунд в сутки
Встроенный источник выдачи звукового сигнала
Трехпозиционный переключатель на передней панели контроллера
Заводские сетевые настройки
IP-адрес	10.0.6.10
Маска IP-адреса	255.255.255.0
IP-адрес шлюза	10.0.6.1
DNS	8.8.8.8; 8.8.4.4
Общие сведения
Габаритные размеры, не более	(208×110×83) ± 1 мм
Масса, не более	1,2 кг
Степень защиты корпуса по ГОСТ 14254-96	IP20 - со стороны передней панели, IP00 - со стороны клемм
Индикация на передней панели	Светодиодная
Средняя наработка на отказ²	60 000 ч
Средний срок службы	8 лет
¹ В зависимости от использования ресурсов (сокеты, конфигурация и др.). ² Не считая электромеханических переключателей и элемента питания часов реально реального времени. ³ Допускается подключение линии питания только для одного из интерфейсов: либо RS-232, либо RS-232 Debug.


Схема подключения контактных датчиков (S1-Sn) к входам контроллера	Подключение к дискретным входам датчиков (F1-Fn), имеющих на выходе транзисторный ключ n-p-n-типа	Подключение к дискретным входам датчиков (F1-Fn), имеющих на выходе транзисторный ключ p-n-p-типа	Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн - пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)

Подключение цепей защиты при реактивной нагрузке	Подключение аналоговых выходов типа «У» и «А»	Подключение аналоговых выходов типа «И»	Подключение аналоговых входов

УГО ЕСКД	Скачать PDF	Скачать DWG
УГО СПДС	Скачать PDF	Скачать DWG

3D Модель ПЛК160 [М02]	Скачать PDF	Скачать STEP
2D Модель ПЛК160 [М02]	Скачать PDF	Скачать DWG

Руководство по эксплуатации ПЛК160 [М02]

Инструкция по переносу проекта с ПЛК160 на ПЛК160 [М02]

Руководство пользователя ПЛК1хх [М02]

Сертификат промышленной безопасности ПЛК

Сертификат о соответствии на ПЛК

Свидетельство о типовом одобрении ПЛК (Российский Морской Регистр Судоходства)

Сертификат соответствия в области пожарной безопасности для ПЛК160

Сертификат средств измерений ПЛК160 (Казахстан)

Сертификат средств измерений ПЛК160 (Беларусь)

Сертификат средств измерений ПЛК160 (Россия)

Декларация о соответствии на ПЛК63, ПЛК73, ПЛК110, ПЛК160

Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН

Наименование	Количество
Контроллер ПЛК160 [М02] (исполнение в соответствии с заказом)	1 шт.
Кабель КС14	1 шт.
Заглушка Ethernet	3 шт.
Паспорт и Гарантийный талон	1 экз.
Краткое руководство	1 экз.
