ВП110 сенсорная веб-панель оператора 10” ОВЕН со встроенным веб-браузером
Описание

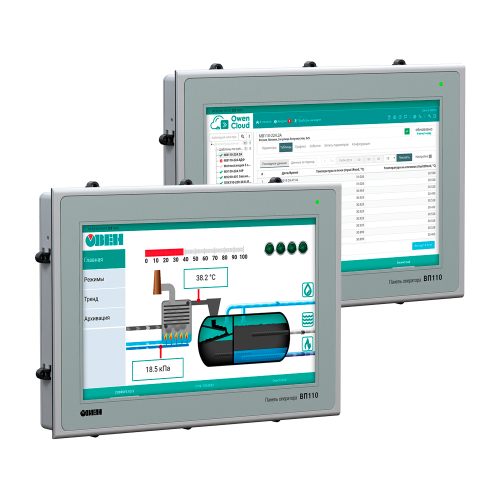

Сенсорная web-панель ОВЕН ВП110
ОВЕН ВП110 - сенсорная панель оператора со встроенным веб-браузером. Предназначена для наглядного отображения веб-визуализации контроллера. ВП110 оснащена встроенным браузером c поддержкой технологии HTML5, который позволяет отображать веб-страницы. Рекомендуется для совместного применения с ОВЕН ПЛК210, СПК1xx, OwenCloud и другими устройствами, имеющими веб-сервер. Подключение web-панели ОВЕН ВП110 осуществляется по одному из трех интерфейсов связи - Ethernet, Wi-Fi или 3G.
- Встроенный веб-браузер Mozilla Firefox v.89.0
Обновление веб-браузера позволяет отображать на панели веб-страницы, созданные с использованием самых современных возможностей HTML5/JavaScript. - Переработанное приложение-конфигуратор
Новый конфигуратор отличается проработанным дизайном, дополнительными функциями и возможностью добавления пользователей с разными правами доступа (например, только просмотр вкладок). - Обновление прошивки с помощью сервера обновлений
Для обновления прошивки достаточно подключить панель к сети с доступом в интернет - в случае выхода новой прошивки на экране появится соответствующее уведомление. Доступно только начиная с прошивки версии 2.0. - Автоматическое выключение панели в случае отсутствия питания
Панель оснащена встроенным аккумулятором и по умолчанию продолжает свою работу после пропадания питания. Если этого не требуется - то пользователь может выбрать режим автоматического выключения в настройках панели. - Ряд других нововведений
Экспорт/импорт настроек на USB-накопитель, автоматическое гашение подсветки, автообновление вкладок, возможность выбора вертикальной ориентации дисплея, автоматическое скрытие верхней и нижней информационной панели.
Конструктивное исполнение
Корпус web-панели ВП110 с лицевой стороны защищен от пыли и влаги, степень защиты - IP65. Глянцевая поверхность лицевой стороны легко очищается. ВП110 имеет щитовое крепление и возможность крепежа по стандарту VESA100.
Примеры использования web-панели ОВЕН ВП110 в качестве HMI
Функциональные особенности операторской web-панели
Емкостный экран
Web-панель ВП110 имеет емкостный сенсорный IPS-экран с диагональю 10,1” (разрешение 1280×800, 16,7 млн цветов) с поддержкой технологии Multi-touch может обрабатывать до десяти одновременных касаний.
Интерфейсы для подключения
Для отображения web-визуализации устройство имеет три интерфейса связи - Ethernet, Wi-Fi или 3G (через встроенный модем). Активный интерфейс выбирается пользователем в сервисном меню. Единовременно возможна работа только одного интерфейса. В случае если один из интерфейсов становится не активным, панель автоматически произведет переключение между ними.
Расширенный диапазон питающего напряжения
Диапазон от 10 до 48 В постоянного напряжения позволяет применять web-панель в системах с напряжением 12 и 24 В.
Автономная работа устройства с помощью аккумуляторов
Устройство оснащено двумя встроенными аккумуляторами для поддержания работы веб-панели в случае отключения основного питания. Восстановление заряда аккумуляторов происходит после подачи основного напряжение.
Предупреждение: Не допускается эксплуатация панели при отсутствии или неисправности аккумуляторных батарей.
Подключение HID-устройств
Два порта USB-А позволяют подключать периферийные устройства, такие как клавиатура и мышь.
Параметр | Значение |
---|---|
Аппаратные характеристики | |
Процессор | 4 x ARM Cortex™-A7 Core |
Частота, ГГц | 1,3 |
Графический процессор | ARM Mali-400 |
Частота графического процессора, МГц | 500 |
Объем Flash-памяти (eMMC), ГБ | 8 |
Оперативная память (LPDDR3), ГБ | 1 |
Часы реального времени (RTC) | Есть, энергонезависимые1 |
Дисплей | |
Тип дисплея | TFT IPS |
Тип подсветки | LED (светодиодная подсветка)2 |
Тип сенсорного экрана | Ёмкостный, с поддержкой Multi-touch3 |
Диагональ, дюймы | 10,1 |
Разрешение, пиксель | 1280×800 |
Интерфейсы | |
Ethernet | 1 × 10/100 Мбит/c (RJ45) |
Wi-Fi | 802.11 b/g/n (2,4 ГГц) |
3G |
GSM: 850/900/1900 WCDMA: B1/2/5/8 TD-SCDMA: B34/39 |
USB Host | 2 × USB 2.0 Тип A - для подключения HID-устройств |
Программное обеспечение | |
Операционная система | Android OS 8.1 |
Прикладное ПО | Веб-браузер (Mozilla Firefox, v.89.0) |
Питание | |
Тип питающего напряжения | Постоянное |
Диапазон питающего напряжения, В | 10...48 |
Номинальное напряжение питания, В | 24 |
Макс. потребляемая мощность, Вт | 20Вт |
Питание от аккумуляторных батарей | Есть |
Корпус | |
Конструктивное исполнение | Для щитового крепления и VESA100 |
Тип вентиляции | Естественная вентиляция |
Габаритные размеры (ширина × высота × глубина), мм | (266×193×37) ± 1 |
Установочные размеры (ширина × высота), мм | 259×186 |
Степень защиты корпуса по ГОСТ14254: | |
- с лицевой стороны | IP65 |
- со стороны разъемов | IP20 |
Общие характеристики | |
Рабочая температура, °C | 0...50 |
Рабочая влажность, % | 10…90 (без конденсации) |
Температура хранения, °C | -20…+60 |
Масса брутто не более, кг | 1,5 |
Обозначение при заказе | ВП110 |
1 Питание RTC реализовано с помощью двух элементов питания ICR18650. 2 Яркость подсветки может быть изменена в сервисном меню. 3 Multi-touch обрабатывает до 10 касаний. |
Габаритные размеры ВП110 |
Габаритные размеры ВП110 |
Установочные размеры ВП110 |
Установочные размеры ВП110 |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Подключение к ПЛК210 через Ethernet | Скачать PDF | Скачать DWG |
Подключение к ПК через Ethernet | Скачать PDF | Скачать DWG |
2D-габаритный чертёж ВП110 | Скачать PDF | Скачать DWG |
3D модель ВП110 | Скачать PDF | Скачать STEP |
EPLAN ВП110 | Скачать EDZ |
- Прибор ВП110
- Аккумуляторные батареи
- Комплект крепежных элементов
- Паспорт и Гарантийный талон
- Краткое руководство по эксплуатации
