Описание

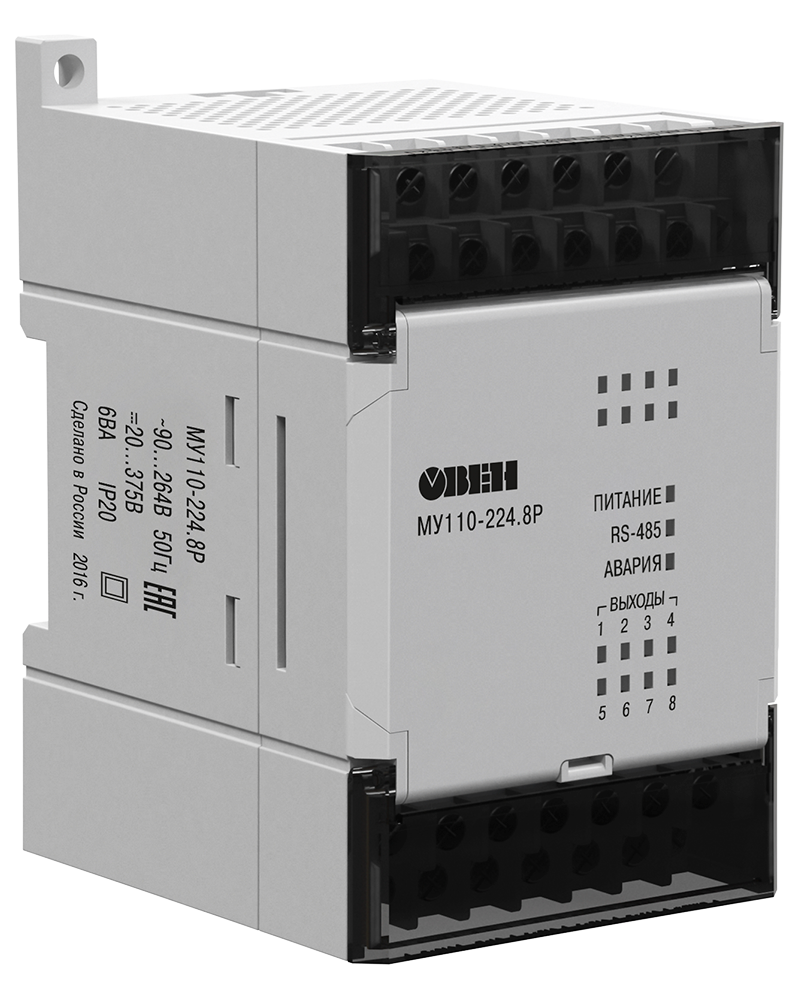

МУ110 модули дискретного вывода (DO)
Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными выходами, используемыми для подключения исполнительных механизмов с дискретным управлением.
С 1 сентября 2022 года обновленные модули H/W v2.0 МУ110-16К(Р) и МУ110-8К(Р) поставляются с новой версией прошивки.
С 1 марта 2024 года обновленные модули H/W v2.0 МУ110-32Р поставляются с новой версией прошивки.
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей дискретного вывода
Серия МУ110 | Статус |
---|---|
МУ110-16Р H/W v2.0 | 1 сентября 2022 года проведено обновление |
МУ110-16К H/W v2.0 | |
МУ110-8Р H/W v2.0 | |
МУ110-8К H/W v2.0 | |
МУ110-32Р H/W v2.0 | 1 марта 2024 года проведено обновление |
Основные отличия обновленной версии
Параметр | Мх110 H/W v2.0 | Мх110 |
---|---|---|
ПО для настройки | OWEN Configurator (Modbus RTU) | Конфигуратор М110 (ОВЕН) |
Поддерживаемые протоколы | Modbus RTU/ASCII, ОВЕН | Modbus RTU/ASCII, ОВЕН, DCON |
Счётчики импульсов дискретных входов | Энергозависимые | Энергонезависимые |
Восстановление заводских настроек | Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А) в положении ON | Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
Режим «жесткой логики» для модулей ввода/вывода | Нет | Да |
Поддерживаемые функции записи по протоколу Modbus | 0x10 | 0x10, 0x0F |
Доступ к сетевым параметрам по протоколу Modbus | Да | Нет |
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus | Да | Нет |
Особенности
- Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
- Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей | |
---|---|
Mx110 H/W v2.0 | OWEN Configurator |
Mx110 | Конфигуратор М110 (скачать) |
Модификация | МУ110-224.8К | МУ110-224.16К | МУ110-224.8Р | МУ110-224.16Р | МУ110-24/220.32Р |
---|---|---|---|---|---|
Выходы | |||||
Количество выходов | 8 DO | 16 DO | 8 DO | 16 DO | 32 DO |
Тип выходов | транзисторная оптопара n-p-n типа | электромагнитное реле | |||
Характеристики дискретных выходов (DO) | |||||
Максимальная нагрузочная способность дискретных выходов | 400 мА (при постоянном напряжении не более =60 В) |
4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 4 А (при постоянном напряжении не более =24 В) |
3 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4) 3 А (при постоянном напряжении не более =30 В) |
||
Питание | |||||
Тип питания | универсальное ~230 В/=24 В | зависит от модификации | |||
Напряжение питания |
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В) |
МУ110-220.32Р: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МУ110-24.32Р: =18…30 В (номинальное =24 В) |
|||
Потребляемая мощность | не более 6 ВА | не более 12 ВА | не более 6 ВА | не более 12 ВА | не более 25 ВА |
Конструктивное исполнение | |||||
Габаритные размеры | (63×110×75) ±1 мм | (140×114×75) ±1 мм | |||
Степень защиты | IP20 | ||||
Монтаж | на DIN-рейку / на стену | ||||
Условия эксплуатации | |||||
Температура окружающего воздуха | -10…+55 °С | ||||
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % | ||||
Комплектность | |||||
Модуль | 1 шт. | ||||
Паспорт / Гарантийный талон | 1 экз. | ||||
Краткое руководство по эксплуатации | 1 экз. |
Схема подключения к выходным элементам типа электромагнитное реле | |||
---|---|---|---|
МУ110-224.8Р |
МУ110-224.8К |
МУ110-224.16К |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Контактор 220В | Скачать PDF | Скачать DWG |
Лампа сигнализации | Скачать PDF | Скачать DWG |
Подключение светодиодов | Скачать PDF | Скачать DWG |
Подключение соленоидного клапана | Скачать PDF | Скачать DWG |
Подключение трехпозиционного клапана | Скачать PDF | Скачать DWG |
Промежуточное реле 24В | Скачать PDF | Скачать DWG |
Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
2D Модель МУ110-224.8Р | Скачать PDF | Скачать DWG |
3D модель МУ110-224.8Р | Скачать PDF | Скачать STEP |
EPLAN МУ110-224.8Р | Скачать ZIP |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Контактор 220В (Р) | Скачать PDF | Скачать DWG |
Лампа сигнализации (P) | Скачать PDF | Скачать DWG |
Подключение к ПК через АС-4 | Скачать PDF | Скачать DWG |
Подключение к ПЛК по RS-485 | Скачать PDF | Скачать DWG |
2D Модель МУ110-224.16Р | Скачать PDF | Скачать DWG |
3D модель МУ110-224.16Р | Скачать PDF | Скачать STEP |
EPLAN МВ110-16Р | Скачать EDZ |
УГО МУ110-24.32Р_ЕСКД | Скачать PDF | Скачать DWG |
УГО МУ110-24.32Р_СПДС | Скачать PDF | Скачать DWG |
УГО МУ110-220.32Р_ЕСКД | Скачать PDF | Скачать DWG |
УГО МУ110-220.32Р_СПДС | Скачать PDF | Скачать DWG |
2D модель МУ110-X.32Р [M01] | Скачать PDF | Скачать DWG |
3D модель МУ110-X.32Р [M01] | Скачать PDF | Скачать STEP |
EPLAN МУ110-24.32Р | Скачать ZIP | |
EPLAN МУ110-220.32Р | Скачать ZIP |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
2D модель МУ110-224.16К(М01) | Скачать PDF | Скачать DWG |
3D модель МУ110-224.16К(М01) | Скачать PDF | Скачать STEP |
EPLAN МУ110-16К | Скачать ZIP |
УГО ЕСКД | Скачать PDF | Скачать DWG |
УГО СПДС | Скачать PDF | Скачать DWG |
Твердотельное реле 3-32В (К) | Скачать PDF | Скачать DWG |
Промежуточное реле (K) | Скачать PDF | Скачать DWG |
Лампа сигнализации (К) | Скачать PDF | Скачать DWG |
Подключение к ПЛК по RS485 | Скачать PDF | Скачать DWG |
Подключение к ПК по RS485 через АС-4 | Скачать PDF | Скачать DWG |
2D модель МУ110-224.8К(М01) | Скачать PDF | Скачать DWG |
3D модель МУ110-224.8К(М01) | Скачать PDF | Скачать STEP |
EPLAN МУ110-224.8К(М01) | Скачать ZIP |
