Частотный преобразователь ОВЕН ПЧВ1 [М01]
Много
Нашли дешевле?

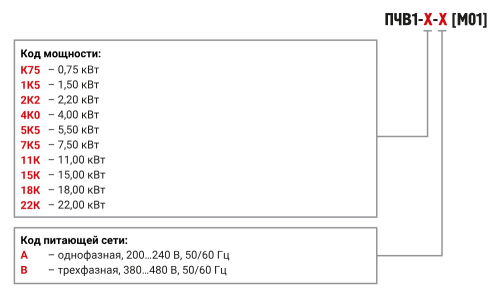

ПЧВ1-
Х
-
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Частотный преобразователь ОВЕН ПЧВ1 [М01]
Обновлённая линейка универсальных преобразователей частоты ПЧВ может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ.
Основные особенности преобразователей
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Удобный монтаж вплотную без зазоров.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
Основные функции преобразователей частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт).
- Выходная частота до 600 Гц.
- Точность поддержания скорости до 0,5 % от фактической.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 20 с для однофазных ПЧ и 150 % в течение 60 с для трёхфазных моделей.
Параметр | Значение |
---|---|
Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…22 кВт) |
Выходная частота |
0...600 Гц - при скалярном управлении 0...300 Гц - при векторном управлении |
Режим управления |
Асинхронные двигатели - скалярное U/f с установкой трех точек Синхронные двигатели - скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
Перегрузочная способность |
1-фазные ПЧ: 150 % - 20 с, 180 % - 0,5 с 3-фазные ПЧ: 150 % - 60 с, 180 % - 5 с, 200 % - 0,5 с |
Момент торможения через встроенный тормозной ключ |
20 % без внешнего тормозного резистора 50…100 % с использованием внешнего тормозного резистора |
Локальная панель оператора | Настройка, мониторинг параметров, отображение кода ошибки |
Интерфейс | RS-485 |
Цифровые входы | 4 (сухой контакт) |
Аналоговые входы | 1 (0/4…20 мА и 0…10 В) |
Цифровые выходы |
1 релейный (~240 В, 3 А - в AC и ~30 В, 5 А - в DC) 1 транзисторный (="24 В, 50 мА) |
Аналоговые выходы | 1 (0…10 В, 0/4…20 мА) |
Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
Класс защиты корпуса | IP20 |
Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС - снижение выходных характеристик |
Температура при хранении и транспортировке | -30...+60 °C |
Длина моторного кабеля (без внешнего дросселя) | <100 м |
Таблица номинальных значений выходных токов
Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
---|---|---|---|
ПЧВ1-К75-А [М01] | 1 фазы ~220 В | 4,0 | 0,75 |
ПЧВ1-1К5-А [М01] | 7,0 | 1,5 | |
ПЧВ1-2К2-А [М01] | 10,0 | 2,2 | |
ПЧВ1-К75-В [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
ПЧВ1-1К5-В [М01] | 4,0 | 1,5 | |
ПЧВ1-2К2-В [М01] | 5,0 | 2,2 | |
ПЧВ1-4К0-В [М01] | 9,5 | 4,0 | |
ПЧВ1-5К5-В [М01] | 13,0 | 5,5 | |
ПЧВ1-7К5-В [М01] | 17,0 | 7,5 | |
ПЧВ1-11К-В [М01] | 25,0 | 11,0 | |
ПЧВ1-15К-В [М01] | 32,0 | 15,0 | |
ПЧВ1-18К-В [М01] | 38,0 | 18,5 | |
ПЧВ1-22К-В [М01] | 45,0 | 22,0 |
Модификация | Габарит корпуса | В | Ш | Д | Крепёжный винт | Вес ПЧ |
---|---|---|---|---|---|---|
ПЧВ1-К75-А [М01] | Типоразмер 1 | 177 | 65 | 148 | 3-M4 | 0,9 |
ПЧВ1-1К5-А [М01] | Типоразмер 2 | 202 | 75 | 163 | 3-M4 | 1,3 |
ПЧВ1-2К2-А [М01] | ||||||
ПЧВ1-К75-В [М01] | Типоразмер 1 | 177 | 65 | 148 | 3-M4 | 0,9 |
ПЧВ1-1К5-В [М01] | ||||||
ПЧВ1-2К2-В [М01] | ||||||
ПЧВ1-4К0-В [М01] | Типоразмер 2 | 202 | 75 | 163 | 3-M4 | 1,3 |
ПЧВ1-5К5-В [М01] | ||||||
ПЧВ1-7К5-В [М01] | Типоразмер 3 | 320 | 130 | 161 | М5 | 3,6 |
ПЧВ1-11К-В [М01] | ||||||
ПЧВ1-15К-В [М01] | Типоразмер 4 | 342,5 | 170 | 183 | М5 | 6,3 |
ПЧВ1-18К-В [М01] | ||||||
ПЧВ1-22К-В [М01] |
Типоразмер 1 |
Типоразмер 2 |
Типоразмер 3 |
Типоразмер 4 |
Обозначение | Наименование | Назначение | Внешний вид |
---|---|---|---|
ЛПО1 [М01] | Выносная локальная панель оператора | Служит для программирования, оперативного управления и копирования параметров ПЧВ1 [М01]. |
|
ЛПО2 [М01] | Выносная двухстрочная локальная панель оператора | Служит для программирования, оперативного управления и копирования параметров ПЧВ1 [М01]. |
|
ЛПО3 [M01] | Выносная графическая локальная панель оператора | Служит для программирования и оперативного управления ПЧ |
|
ЗАМОК ЗД1 [М01] | Замок на DIN-рейку | Служит для крепления ПЧВ1 [М01] на DIN-рейку. Подходит для моделей мощностью до 5,5 кВт включительно. |
|
Название | Назначение | Скачать |
---|---|---|
Быстрый старт | Быстрый старт ПЧВ | Скачать |
Плавный разгон и торможение АД | Конфигурация предназначена для реализации плавного разгона/торможения. Запуск/останов осуществляется при помощи кнопок на ЛПО, регулировка скорости при помощи встроенного потенциометра. | Скачать |
Внешний потенциометр | Требуется регулирование скорости в диапазоне от fмин до fмакс с помощью внешнего потенциометра. Сигнал задания - напряжение в диапазоне от 0 до 10 В | Скачать |
Цифровой потенциометр | Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий, без подключения внешнего потенциометра. Скорость изменяется в границах от fмин до fмакс. | Скачать |
Многоскоростное управление | Данная конфигурация предназначена для переключения скорости преобразователя на заранее заданные значения частоты. Управление реализовано с помощью замыкания определенных дискретных входов для выхода двигателя на соответствующую частоту. Всего в данном режиме предусмотрено 15 скоростей. | Скачать |
Работа со встроенным ПЛК |
Конфигурация предназначена для реализации работы привода по алгоритму, заданному во встроенном ПЛК прибора. Процесс можно разбить на 15 этапов для каждого из которых задается:
|
Скачать |
Поддержание заданного давления | Данная конфигурация предназначена для управления насосом в автоматическом режиме по сигналу от датчика давления с диапазоном измерения от 0 до 16 бар и выходом 4-20мА. Уставка для управления задается предустановленным цифровым заданием в параметре F13.01 в процентах от поступающего сигнала на AI. | Скачать |
Спящий режим | Спящий режим используется с целью обеспечения программного останова ПЧВ в ситуациях, в которых экономически нецелесообразна постоянная работа привода и система может некоторые промежутки времени находиться в простое. Спящий режим позволяет сократить энергопотребление и не допускает превышение нормальных условий работы системы (слишком высокое давление, переохлаждение воды в охладительных колоннах, проблемы герметизации здания). Спящий режим также важен по той причине, что некоторые устройства не позволяют ПЧВ снизить скорость двигателя). Это может стать причиной раннего износа насосных систем, преждевременной выработке смазки в коробках передач или неравномерной работе вентиляторов). | Скачать |
Поддержание температуры | Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от 0 °С до 100°С с унифицированным выходом 4-20 мА. Уставка для управления задается предустановленным цифровым заданием в параметре F13.01 в процентах от поступающего сигнала на AI. | Скачать |
Удаленное управление | Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485 (цифровые входы не используются). | Скачать |
Работа с энкодером по импульсному входу | Конфигурация предназначена для управления АД с номинальной скоростью вращения. В качестве источника задания уставки используется клемма импульсная клемма Х4. | Скачать |
2D Типоразмер 1 | Скачать PDF | Скачать DWG |
3D Типоразмер 1 | Скачать STEP | |
2D Типоразмер 2 | Скачать PDF | Скачать DWG |
3D Типоразмер 2 | Скачать STEP | |
2D Типоразмер 3 | Скачать PDF | Скачать DWG |
3D Типоразмер 3 | Скачать STEP | |
2D Типоразмер 4 | Скачать PDF | Скачать DWG |
3D Типоразмер 4 | Скачать STEP |
ЛПО1 | Скачать PDF | Скачать DWG |
ЛПО2 | Скачать PDF | Скачать DWG |
- Преобразователь частоты
- Встроенная локальная панель оператора
- Руководство по эксплуатации
- Паспорт
- Гарантийный талон
