Блок питания для ПЛК и ответственных применений ОВЕН БП60К
Описание
Блок питания для ПЛК и ответственных применений ОВЕН БП60К
Особенности и преимущества
- Встроенное выходное реле для передачи состояния БП устройству верхнего уровня или сигнализации (DC OK).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Регулировка выходного напряжения: ±8 %.
- Расширенный климатический диапазон: -40…+70 °С - без снижения рабочих характеристик.
- Высокая стабильность выходного напряжения (допустимое отклонение менее 2 %).
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки (от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске).
- Удобный монтаж в шкаф автоматики (съемные клеммники, компактный корпус: ширина 52 мм, как стандартный трехполюсный автомат).
|
|
|
Питание ПЛК с резервированием и |
Питание ПЛК с резервированием и |
Сигнализация наличия питания для |
Параметр |
Значение |
Выходные параметры |
|
Номинальное напряжение, В |
24 |
Номинальный ток, А |
2,5 |
Номинальная мощность, Вт |
60 |
Подстройка выходного напряжения, % |
±8 |
Допустимое отклонение напряжения, % |
±2 |
Нестабильность выходного напряжения от входного напряжения, % |
±0,5 |
Нестабильность выходного напряжения от выходного тока, % |
±0,25 |
Коэффициент температурной нестабильности, %/°С |
±0,015 |
Размах напряжения шума и пульсаций (межпиковое), мВ, не более |
120 |
Входные параметры |
|
Напряжение питания переменного тока, В |
85…264 |
Частота переменного тока, Гц |
45…65 |
Напряжение питания постоянного тока, В |
110…370 |
Номинальный ток потребления, не более, А |
1,25 |
Пусковой ток, не более, А |
36 |
КПД при номинальной нагрузке, %, не менее |
85 |
Защиты |
|
Тип защиты от перегрузки -
ограничение выходного тока: |
104…116 |
Тип защиты от перенапряжения -
ограничение выходного напряжения: |
150 |
Безопасность и ЭМС |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N2 |
Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4 |
критерий качества А |
Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009 |
класс Б |
Степень защиты по ГОСТ 14254-96 |
IP20 |
Класс защиты от поражения электрическим током по ГОСТ IEC 61140-2012 |
II |
Изоляция по ГОСТ 12.2.091-2012 |
усиленная |
Категория перенапряжения по ГОСТ Р 50571.19-2000 |
II |
Степень загрязнения по ГОСТ Р 50030.1-2000 |
2 |
Электрическая прочность изоляции
(вход-выход), В |
3000 |
Сопротивление изоляции (вход/выход/корпус) при 500 В, МОм |
1000 |
Окружающая среда |
|
Рабочий диапазон температур окружающей среды, °С |
-40…+70 * |
Температура хранения и транспортирования, °С |
-50…+80 |
Прочее |
|
Срок эксплуатации, лет |
10 |
Срок гарантийного обслуживания, годы |
2 |
Средняя наработка на отказ, ч |
50000 |
Масса, кг, не более |
0,5 |
Возможность последовательного соединения |
Есть |
Возможность параллельного соединения |
Есть |
Тип автоматического выключателя |
6 А, тип С или 10 А, тип B |
Характеристики дискретного выхода |
2 А при переменном напряжении 250 В и cosj>0,4 |
Примечание * - График зависимости выходной
мощности от температуры окружающей среды |
Режимы индикации и сигнализации |
||||
Событие |
Индикаторы |
Дискретный выход |
||
Выход |
Перегрузка |
DO1A |
DO1C |
|
Номинальная нагрузка |
Светится зеленым |
Не светится |
Разомкнут |
Замкнут |
Ограничение выходного тока |
Светится оранжевым |
Не светится |
Замкнут |
Разомкнут |
Перегрузка |
Не светится |
Мигает красным |
Замкнут |
Разомкнут |
Защита от перегрева (диапазон рабочих
температур) |
|
График зависимости выходной мощности от температуры окружающей среды |
|
Защита по перегрузке типа «ограничение
выходного тока» |
|
Защита по перегрузке типа |
КПД блока питания БП60К в зависимости от |
Габаритные размеры БП60К |
Параллельное (а) и последовательное (б) |
Назначение контактов дискретного выхода |
|
|
DO1А -
нормально-замкнутый |
Бесконтактный датчик и световая сигнализация | ||
Датчик уровня 4...20мА и индикатор токовой | ||
Термопара и индикатор токовой петли | ||
Термосопротивление и индикатор токовой петли |

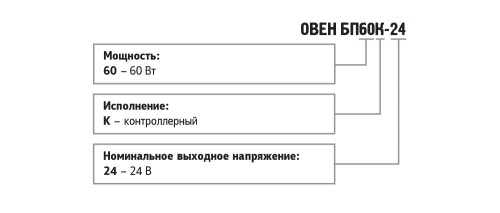

- Прибор
- Паспорт и гарантийный талон
- Краткое руководство
- Результаты индивидуальных стендовых испытаний
