КХУ1 контроллер для управления холодильными установками ОВЕН
Описание

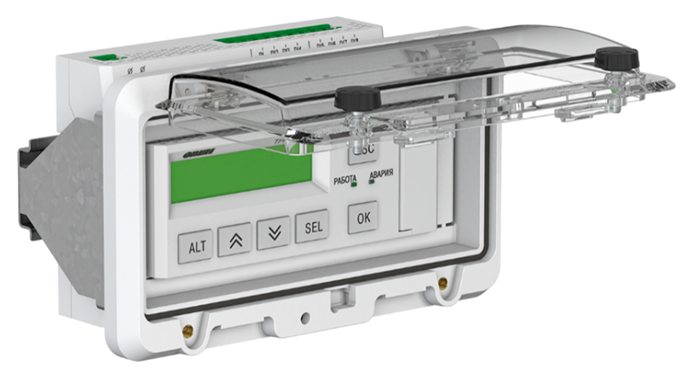

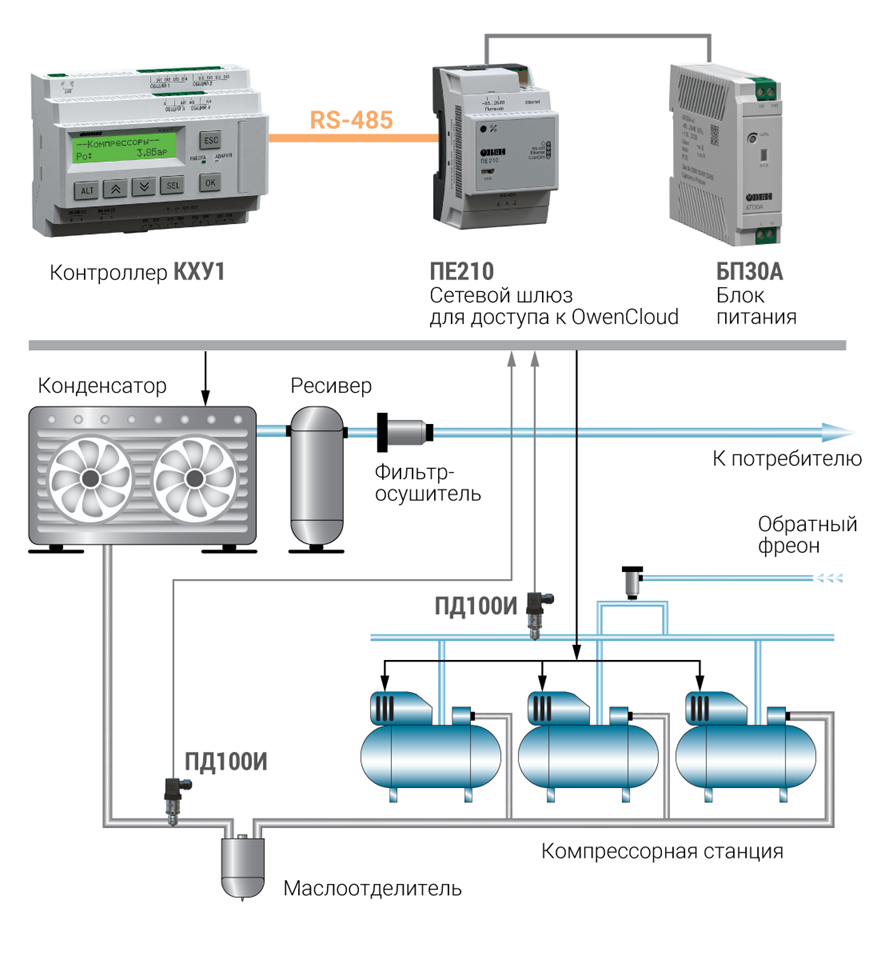

Контроллер для управления холодильными установками ОВЕН КХУ1
- Гибкая настройка конфигураций исполнительных механизмов
Пользователь настраивает конфигурацию оборудования и активирует функции в меню прибора с лицевой панели или с помощью ПК посредством программы Owen Configurator, после чего контроллер присваивает функционал дискретным входам и выходам. - Регулирование давления или температуры испарения и конденсации
КХУ1 управляет производительностью группы компрессоров и ступеней конденсатора для поддержания заданных значений давления всасывания и конденсации. - Способы управления исполнительными механизмами

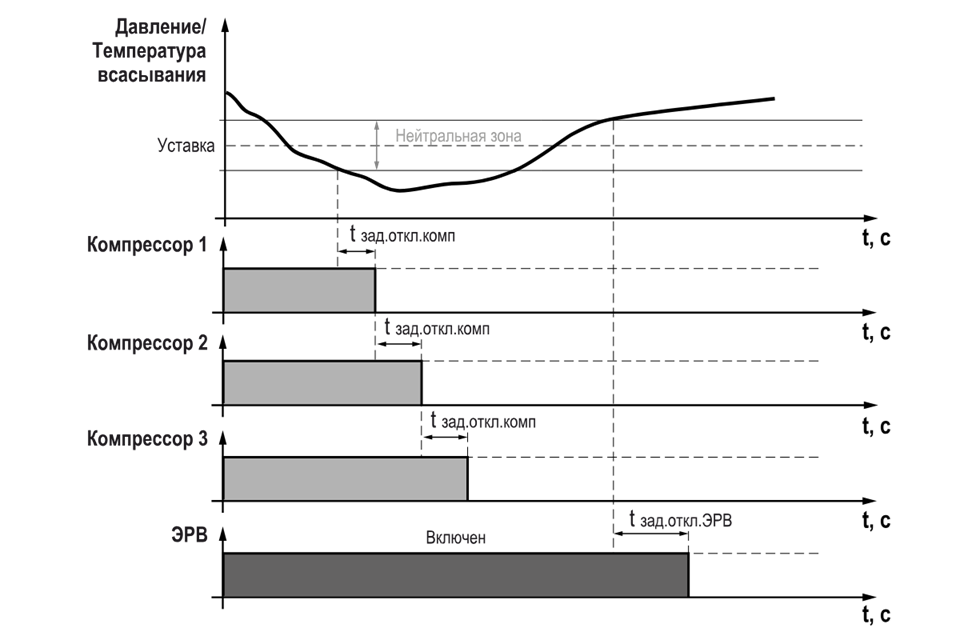

Компрессоры:- ступенчатое регулирование для группы компрессоров одинаковой производительности;

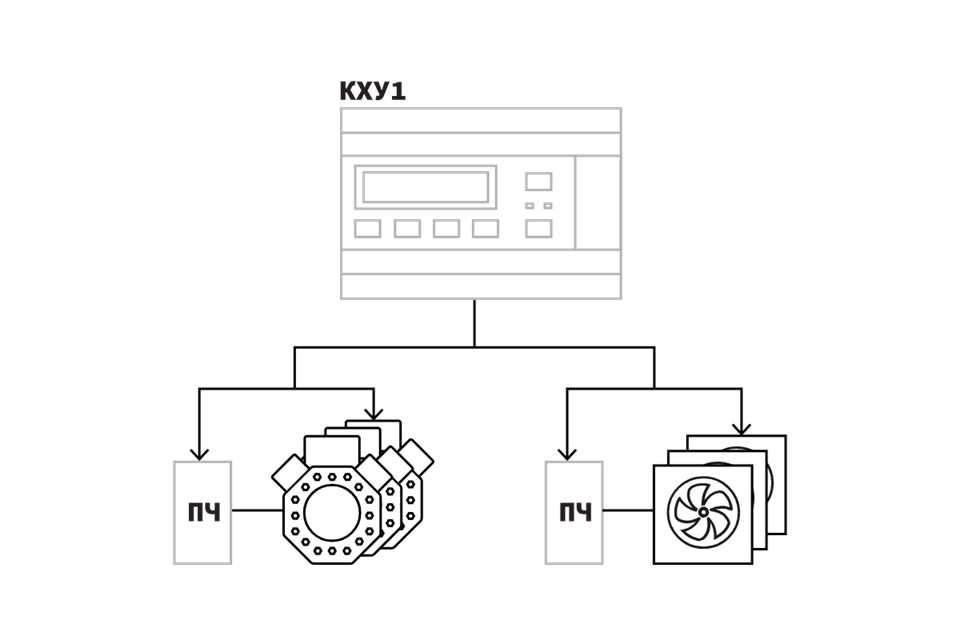

- ПИ-регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров одинаковой производительности;
- ступенчатое регулирование для группы компрессоров с разгрузочными устройствами одинаковой производительности.
- ступенчатое регулирование производительности конденсатора;
- ПИ-регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности.

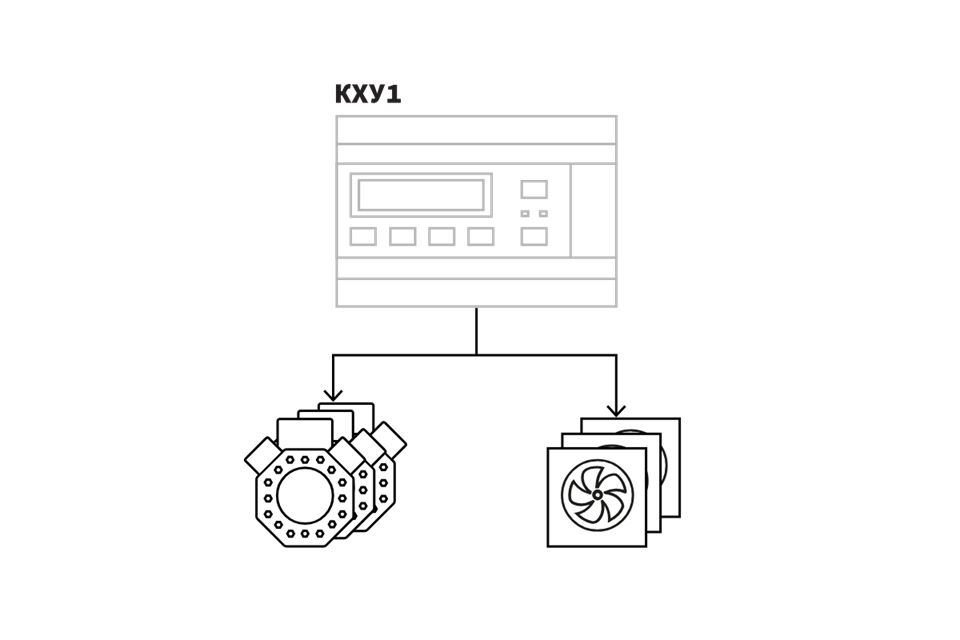

- Совместное управление до 8 компрессоров и до 8 ступеней конденсатора
Прибор поддерживает управление холодильной централью, состоящей максимум из 8 компрессоров и 8 ступеней конденсатора. - Поддержка подключения модуля расширения ПРМ-1

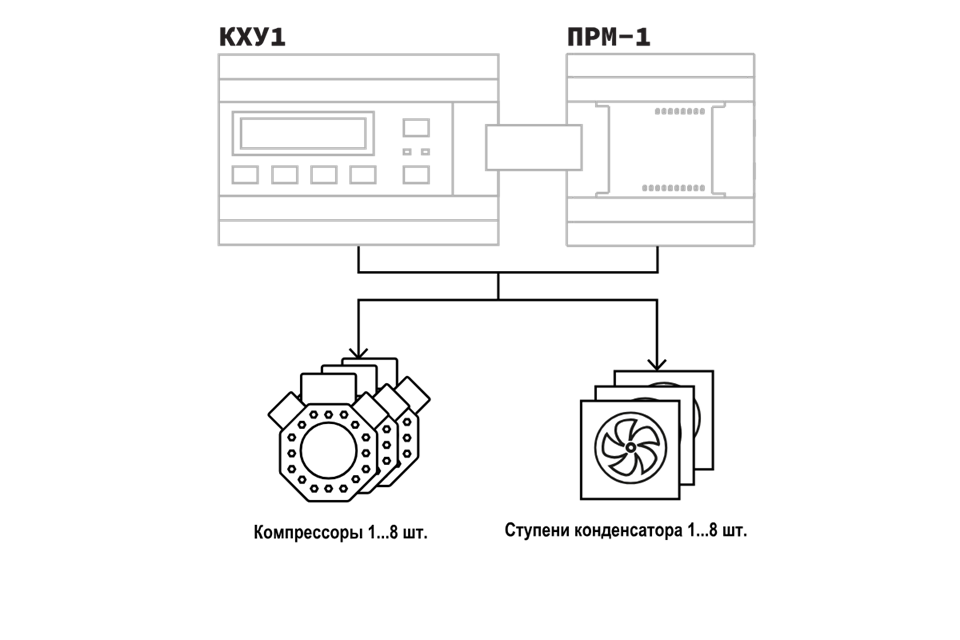

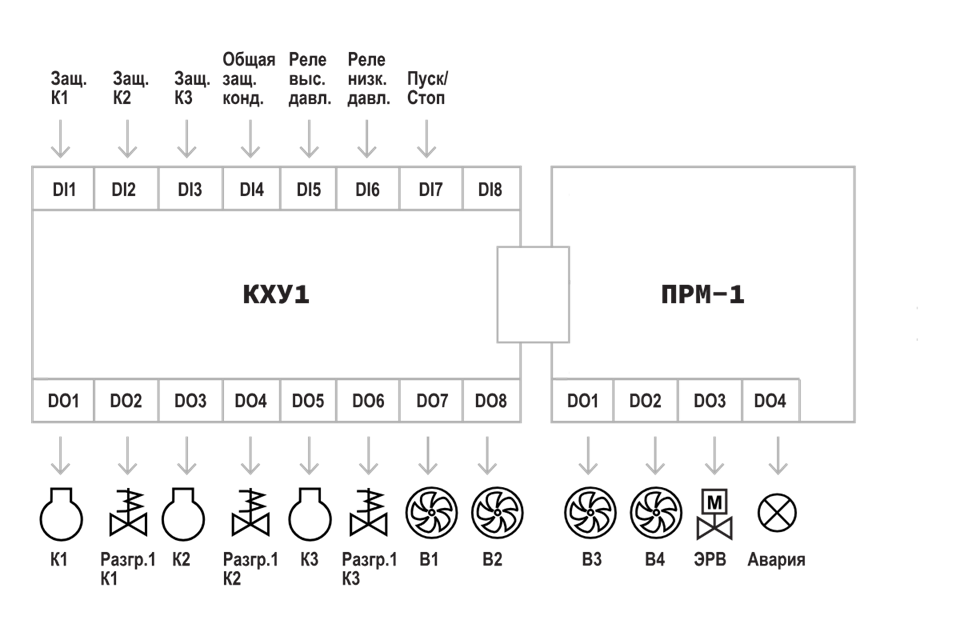

Для управления оборудованием в конфигурации, которая задействует более 8 дискретных входов или выходов, предусмотрено подключение модуля расширения к контроллеру.
Напряжение питания модуля расширения должно совпадать с таковым у контроллера.
В комплект поставки модуль расширения не входит и заказывается отдельно. - Чередование исполнительных механизмов по времени наработки
Включение и отключение компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов. - «Плавающее» давление конденсации

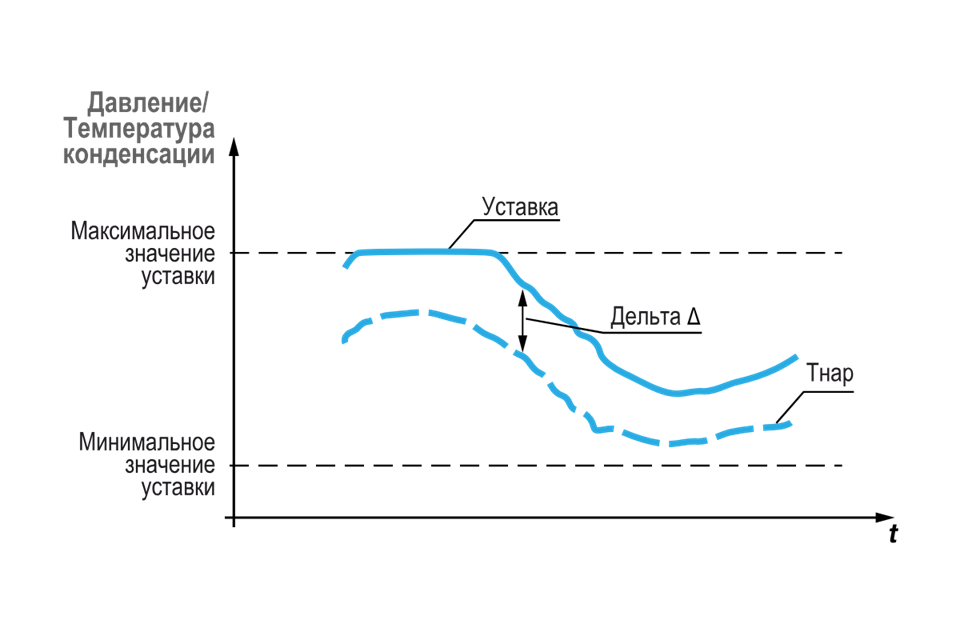

В КХУ1 предусмотрена функция переменного давления (температуры) конденсации в разное время года для энергосбережения. - Защита оборудования от общего низкого и высокого давления по дискретным сигналам и аналоговым датчикам

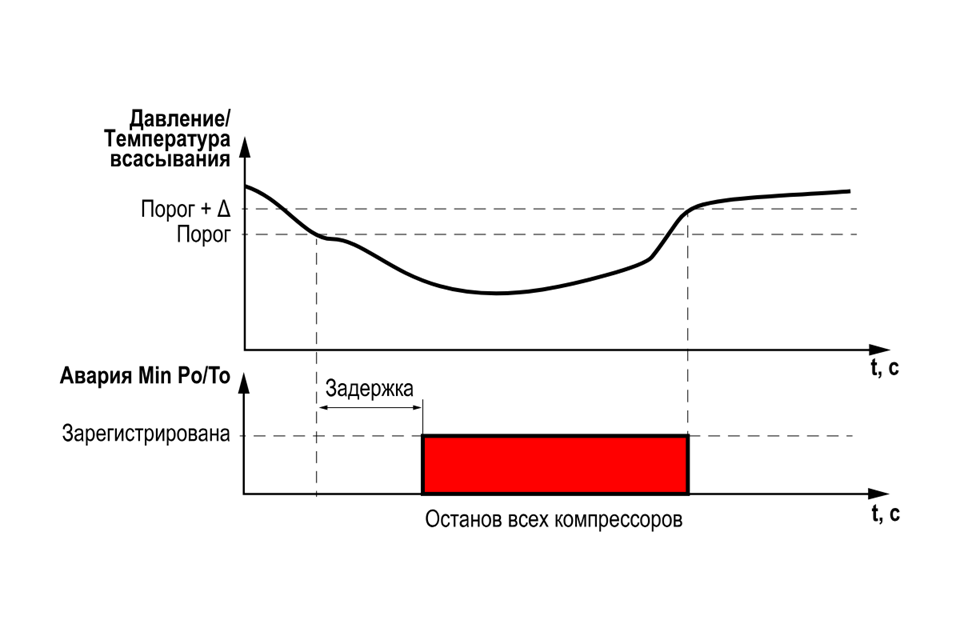

Контроллер непрерывного отслеживает показания датчиков и состояния сигналов на дискретных входах:- при выходе регулируемых величин за установленные пределы предусмотрены аварийные стратегии;
- при срабатывании реле давления работа компрессоров останавливается.
- Контроль аварий исполнительных механизмов и подключенных датчиков
При срабатывании цепей безопасности оборудования предусмотрено отключение соответствующих исполнительных механизмов.
Если возникает ошибка подключенного к прибору аналогового датчика – обрыв провода или выход показаний за диапазон измерения, – контроллер устанавливает фиксированные значения производительности для группы компрессоров и конденсатора. Эти значения задаются пользователем в настройках прибора. - «Антизалив» компрессоров
Дополнительная функция для закрытия электронных терморегулирующих вентилей в холодильном оборудовании при размыкании выходного реле прибора, если произошла остановка всех компрессоров в централи и отсутствует возможность их повторного запуска. - Функция «Дополнительный независимый термостат»

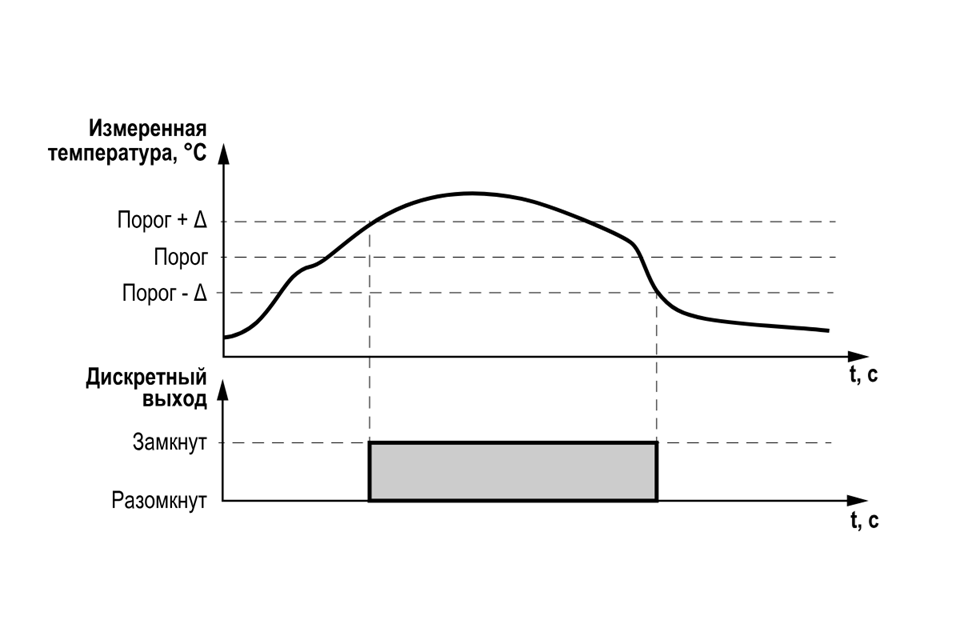

Функция предусматривает замыкание выходного реле прибора при достижении заданного порога температуры. Применимо для включения дополнительного оборудования по температурному условию. - Конфигурирование реле аварии
В приборе реализован выбор аварий, при возникновении которых срабатывает реле аварийной сигнализации. - Счетчик времени наработки исполнительных механизмов
Ведение статистики длительности работы компрессоров и ступеней конденсатора. - Пароли
Задание паролей для доступа в меню настроек и меню проверки работы входов и выходов прибора.

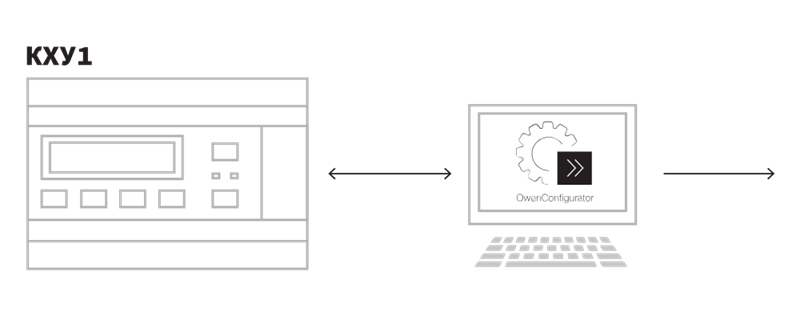

Конфигурирование контроллера с ПК

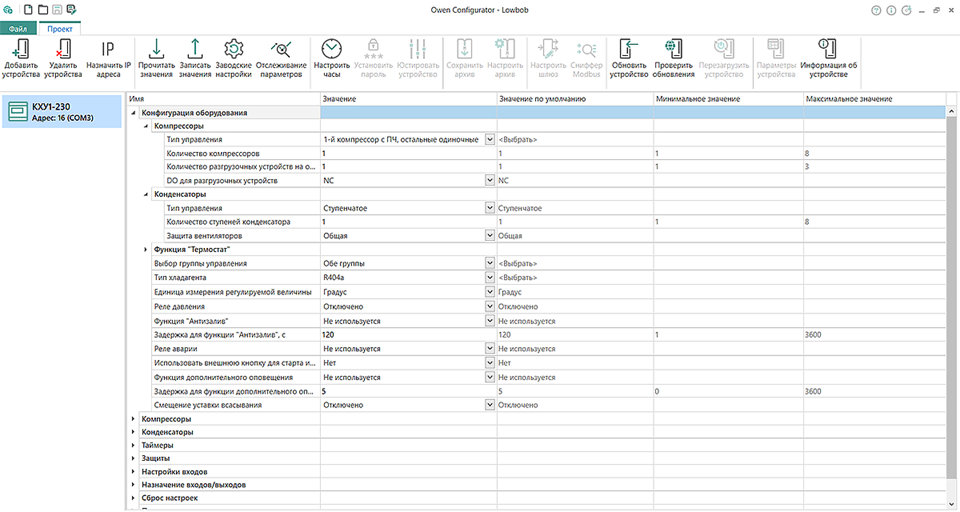

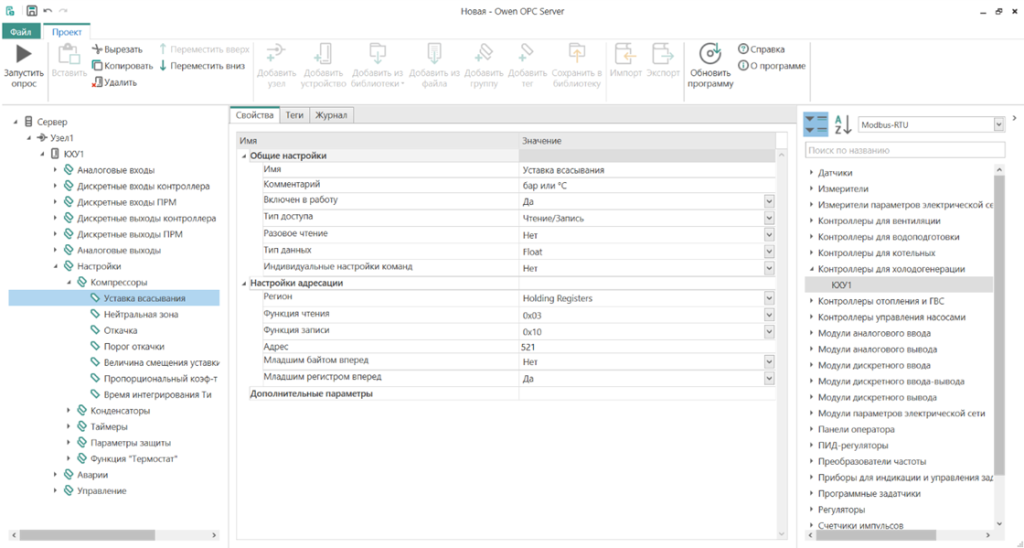

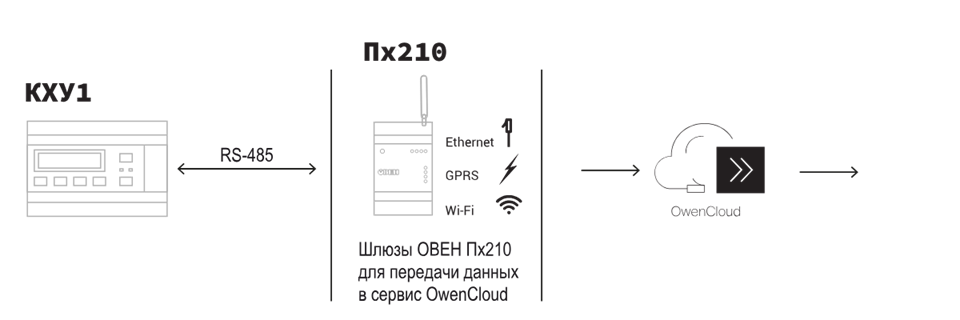

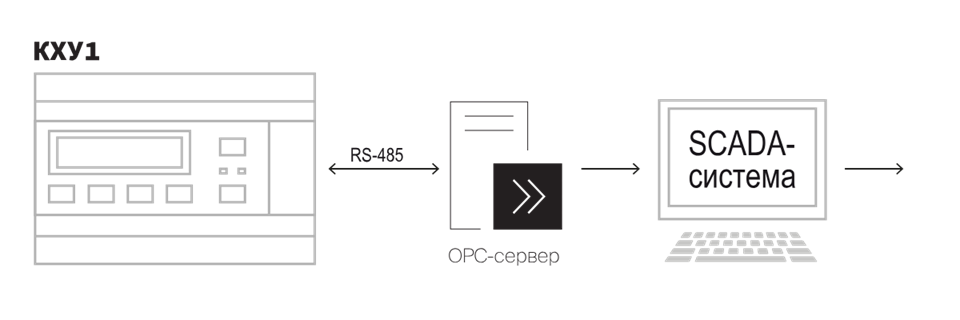

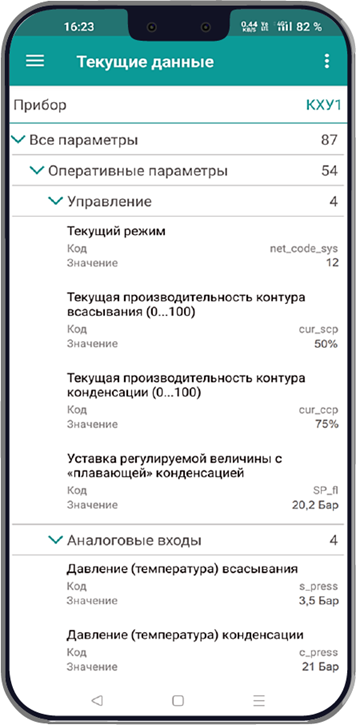

Контроллер КХУ1 настраивается как с лицевой панели, так и с помощью ПК в программе Owen Configurator. Подключение прибора к ПК осуществляется посредством кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию настроек можно сохранить на ПК и тиражировать её в другие контроллеры КХУ1.

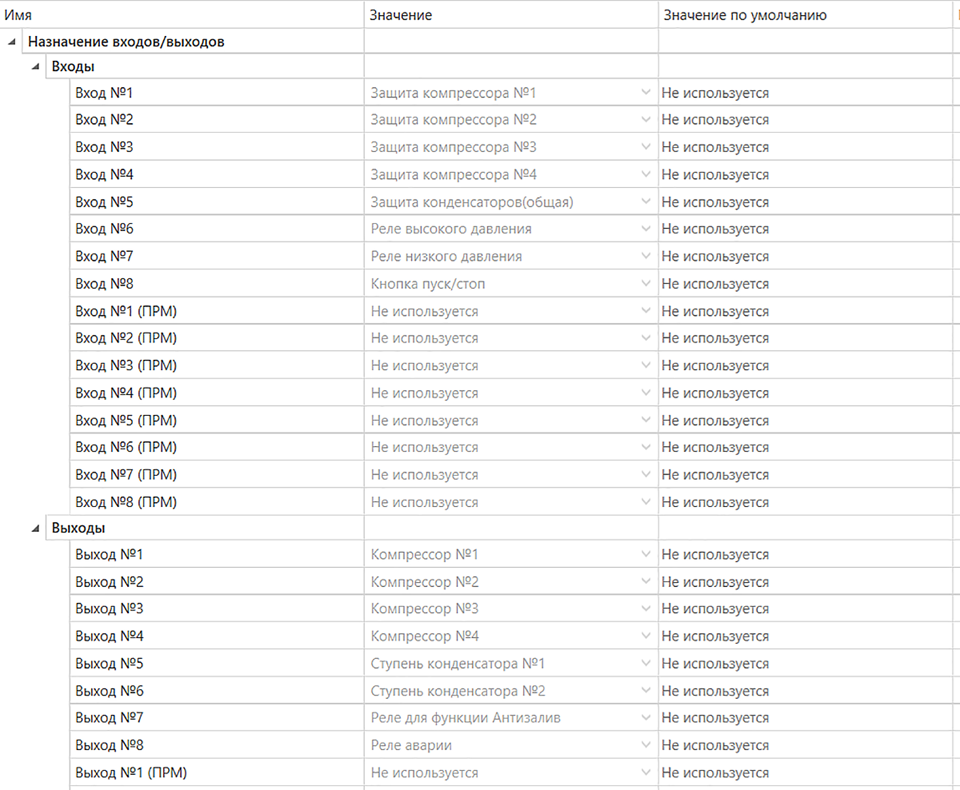

При настройке КХУ1 с ПК конфигуратор подскажет, как прибор распределил функционал для дискретных входов и выходов. Для этого после отправки значений конфигурационных настроек в прибор следует прочитать значения ветки «Назначение входов/выходов».
Наименование | Значение | |
---|---|---|

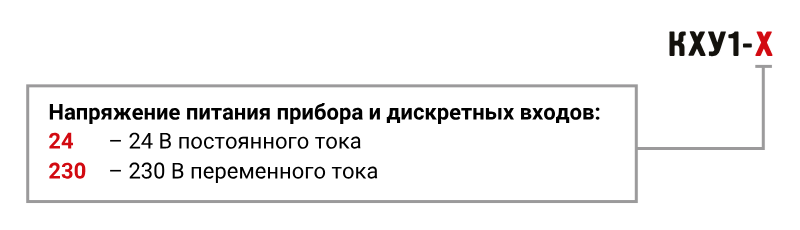

КХУ1-230 | КХУ1-24 | |
Питание | ||
Диапазон напряжения питания |
~90…264 В (номинальное ~230 В, при 47…63 Гц) |
=19…30 В (номинальное =24 В) |
Гальваническая развязка | Есть | |
Электрическая прочность изоляции между входом питания и другими цепями прибора | 2830 В | 1780 В |
Потребляемая мощность, не более | 17 ВА | 10 Вт |
Встроенный источник питания | Есть | - |
Выходное напряжение встроенного источника питания постоянного тока | 24 ± 3 В | - |
Ток нагрузки встроенного источника питания, не более | 100 мА | - |
Электрическая прочность изоляции между встроенным источником питания и другими цепями прибора | 1780 В | - |
Дискретные входы | ||
Количество входов | 8 | |
Напряжение «логической единицы» | 159…264 В (переменный ток) | 15…30 В (постоянный ток) |
Ток «логической единицы» | 0,75…1,5 мА | 2…5 мА |
Напряжение «логического нуля» | 0…40 В | -3…+5 В |
Подключаемые входные устройства | Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т. д.) | |
Гальваническая развязка | Групповая, по 4 входа (1-4 и 5-8, «общий минус») | |
Электрическая прочность изоляции между дискретными входами и другими цепями прибора | 2830 В | |
Аналоговые входы | ||
Количество входов | 4 | |
Тип измеряемых сигналов |
РТ1000 α = 0,00385 "1/°C (-200...+ 850 °C); 4...20 мА; NTC10K: R25 = 10 кОм, "B25/100 =" "3950 (-20… +125 °С) |
|
Предел основной приведенной погрешности | ±1,0 % | |
Время опроса входов, не более | 10 мс | |
Гальваническая развязка | Отсутствует | |
Дискретные выходы | ||
Количество выходных устройств, тип | 8 шт., электромагнитное реле (нормально-разомкнутые контакты) | |
Коммутируемое напряжение в нагрузке: | ||
- для цепи постоянного тока, не более | 30 В (резистивная нагрузка) | |
- для цепи переменного тока, не более | 250 В (резистивная нагрузка) | |
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В переменного тока и cosϕ>0,95; 3 А при напряжении не более 30 В постоянного тока |
|
Гальваническая развязка | Групповая по 2 реле (1-2; 3-4; 5-6; 7-8) | |
Электрическая прочность изоляции между выходом и другими цепями прибора | 2830 В | |
Аналоговые выходы | ||
Количество выходных устройств, тип выходного сигнала | 2 ЦАП, напряжение | |
Диапазон генерации напряжения | 0…10 В | |
Напряжение питания | 15…30 В, питание внешнее | |
Внешняя нагрузка, не менее | 2 кОм | |
Гальваническая развязка | Есть (групповая) | |
Электрическая прочность изоляции | 2830 В | |
Интерфейсы связи | ||
Тип интерфейса, количество интерфейсных плат | RS-485, 2 шт. | |
Протокол связи | Modbus-RTU и Modbus-ASCII | |
Режим работы | Slave | |
Скорость передачи данных | 9600, 14400, 19200, 38400, 57600, 115200 бит/с | |
Электрическая прочность изоляции между RS-485 и другими цепями | 1500 В | |
Индикация и элементы управления | ||
Тип дисплея | Монохромный текстовый ЖКИ с подсветкой, 2 строки по 16 символов | |
Размеры дисплея | 60×15 мм | |
Индикаторы | Два светодиодных индикатора (красный и зеленый) | |
Кнопки | 6 шт. | |
Корпус | ||
Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
Габаритные размеры | 123×90×58 мм | |
Степень защиты корпуса по ГОСТ 14254–2015 | IP20 | |
Масса прибора, не более (для всех вариантов исполнений) | 0,6 кг | |
Средний срок службы | 8 лет |

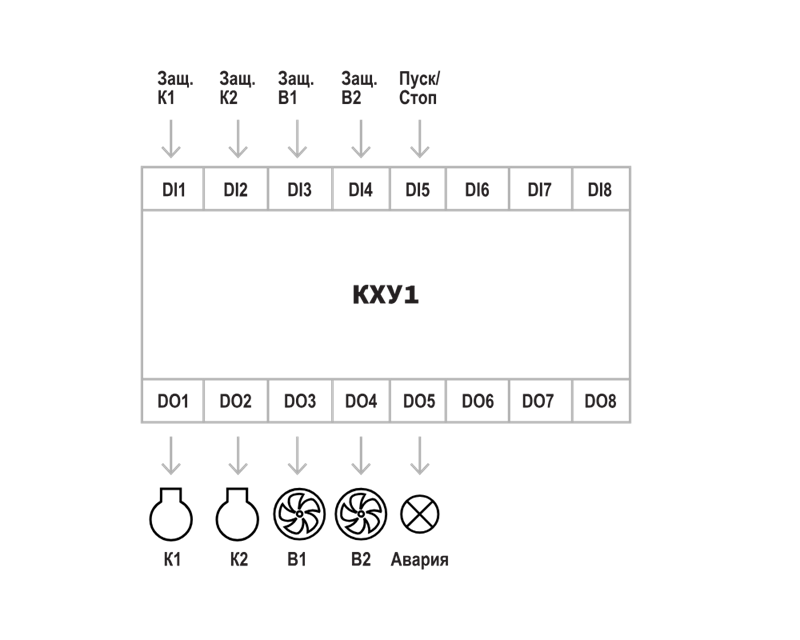

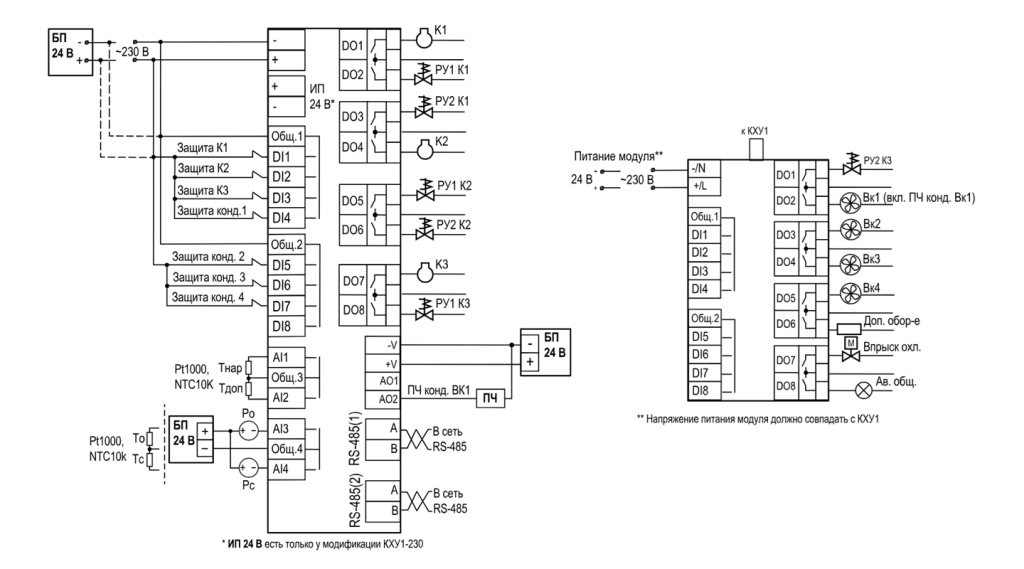

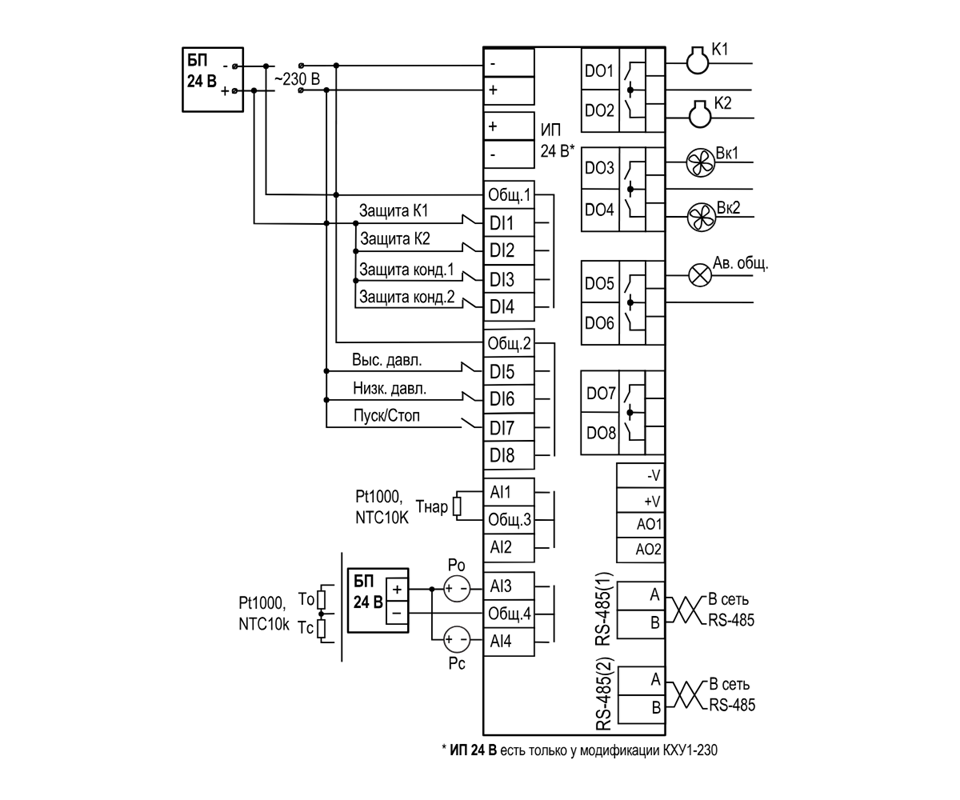

Пример схемы подключения четырех |

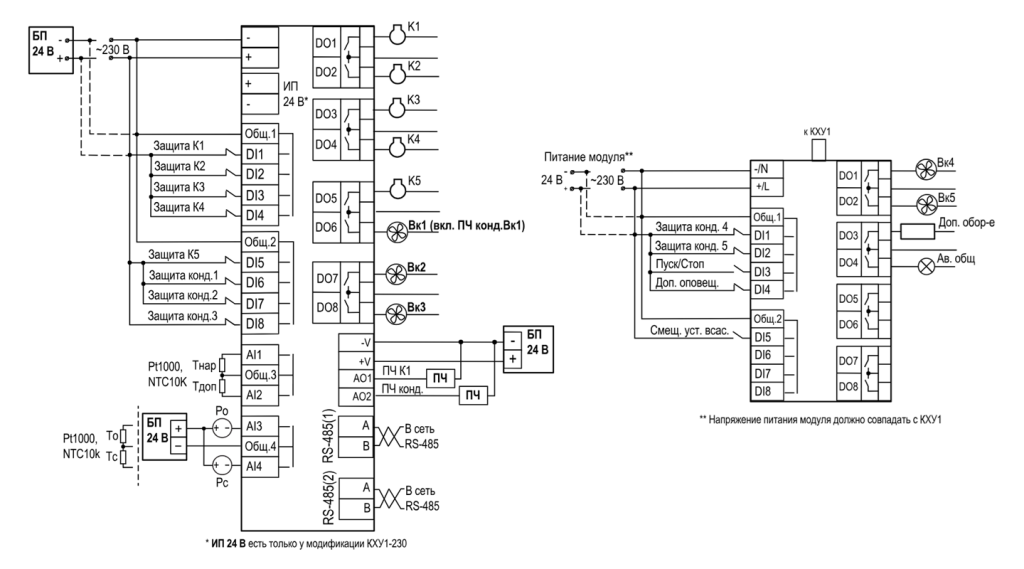

Пример схемы подключения пяти |

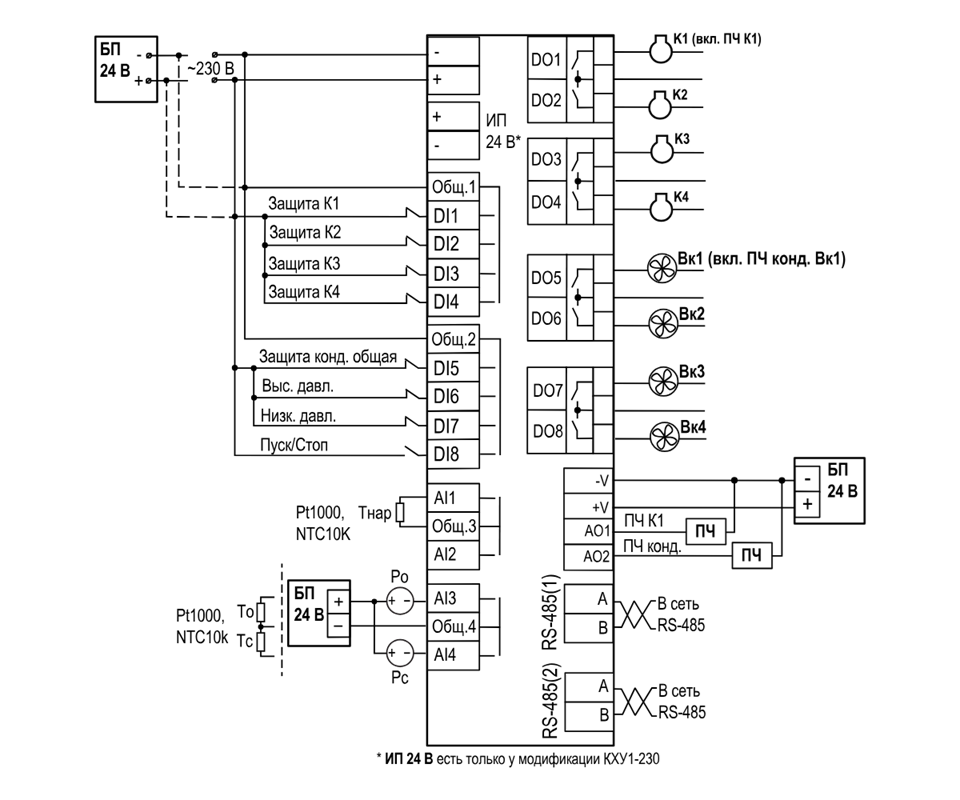

Пример схемы подключения трёх |
- Прибор КХУ1
- Паспорт
- Краткое руководство по эксплуатации
- Гарантийный талон
- Комплект клеммных соединителей
