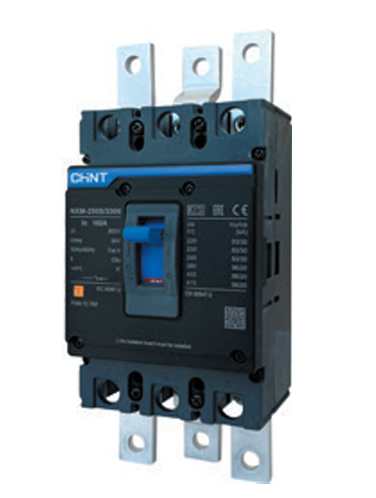

Аксессуары для автоматических выключателей в литом корпусе NXM с термомагнитный расцепителем

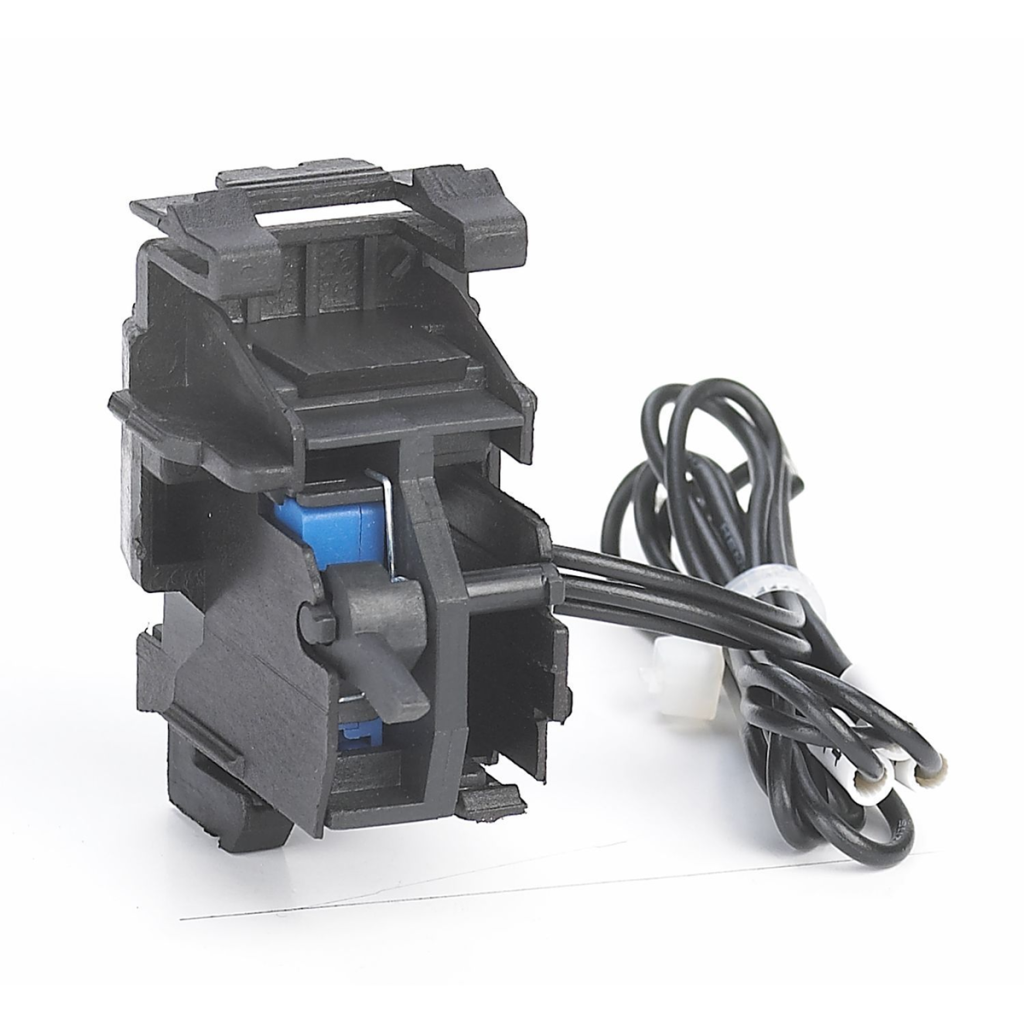

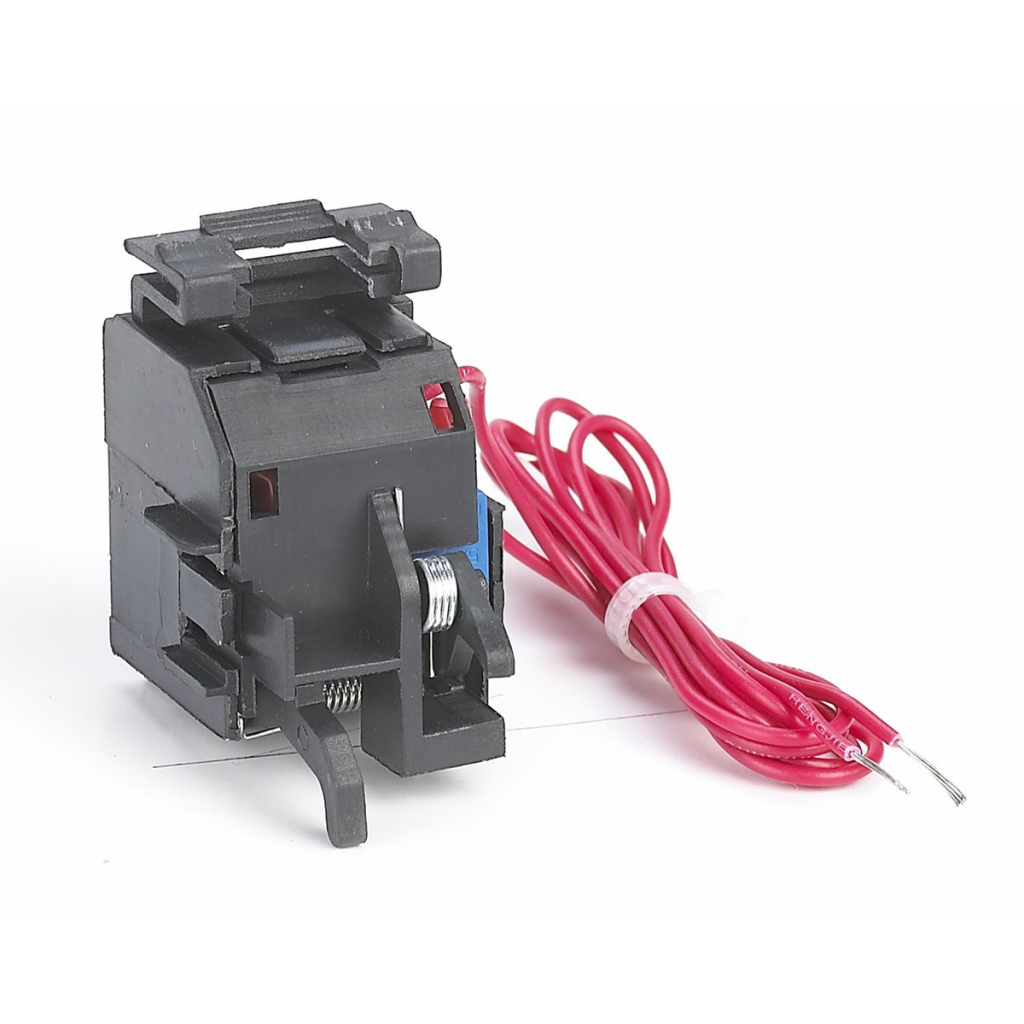

Вспомогательный контакт AX необходим для дистанционной индикации состояния замыкания (вкл.) или размыкания/срабатывания (выкл.), подключаемая к вспомогательной цепи автоматического выключателя.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | 8/M8 |

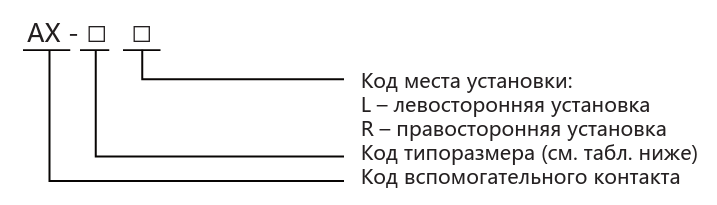

Например: код вспомогательного контакта типоразмера 63/125 с правосторонним монтажом: AX-M1R

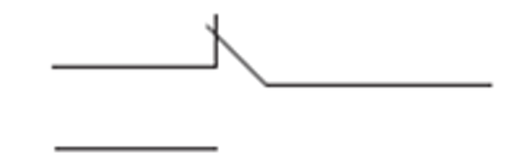

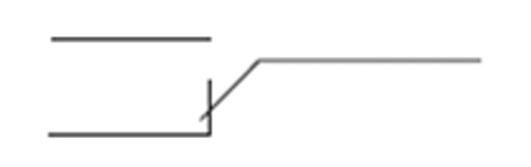

| AX | Размыкание или самопроизвольное срабатывание |
FX12 FX14 |
| FX11 |
| Замыкание ON |
FX12 FX14 |
| FX11 |
| Рабочее напряжение (B) | AC-15 | DC-13 | ||
|---|---|---|---|---|
| AC380/400/415 | DC110 | DC220/250 | ||
| Рабочий ток (A) | 63~320 | 0,26 | 0,14 | 0,14 |
| 400~1000 | 0,4 | 0,2 | 0,2 | |
| 1250, 1600 | 0,47 | 0,27 | 0,27 | |

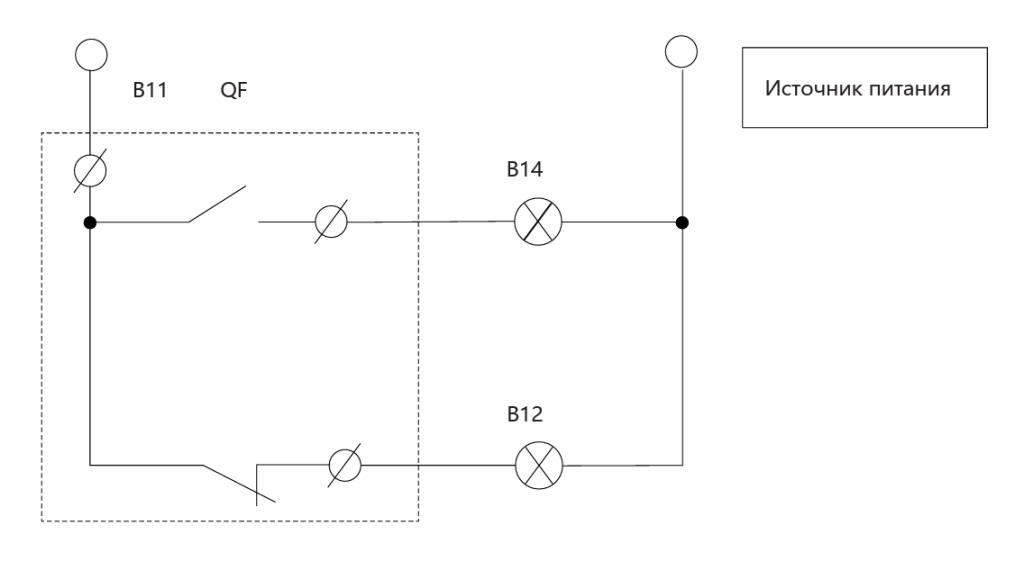

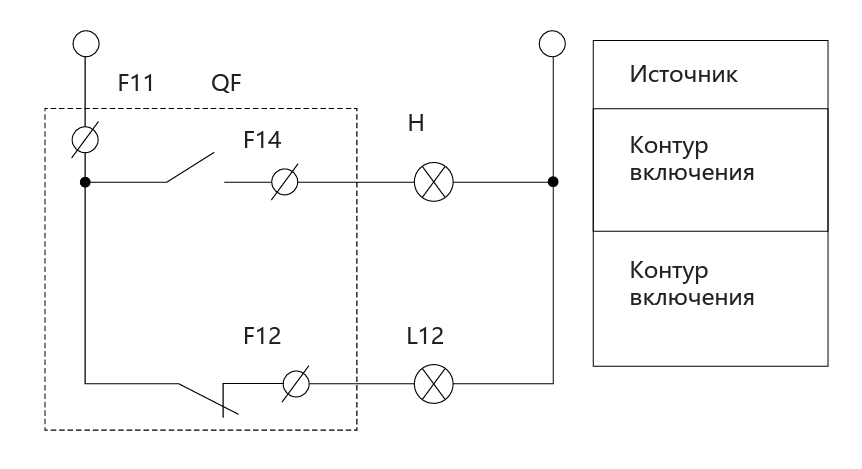

Вспомогательный контакт может быть подключен проводами к сигнальной лампе.
Оператор получает сведения о состоянии выключателя «ВКЛ» или «ВЫКЛ» с помощью индикаторной лампы без открытия шкафа распределения питания.

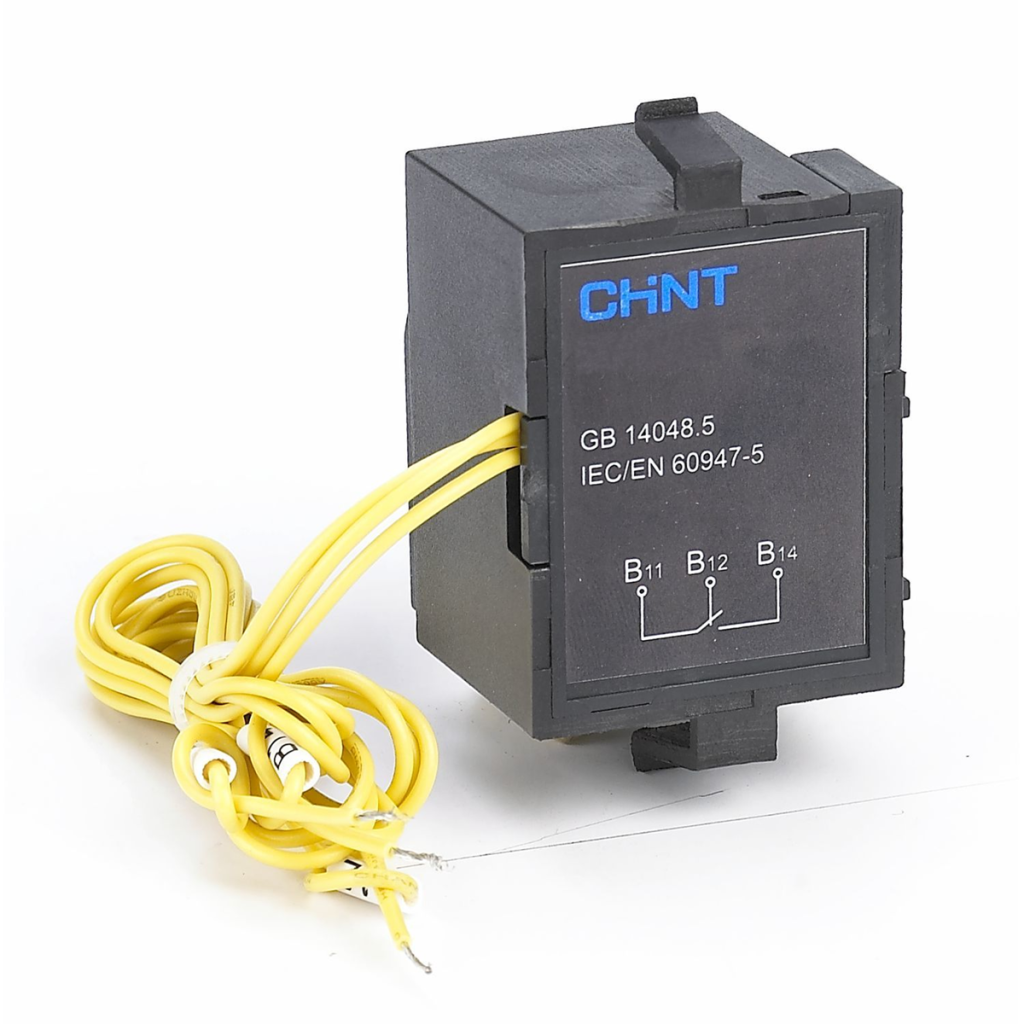

Сигнальный контакт AL используется при возникновении в нагрузке короткого замыкания, перегрузки, пониженного напряжения или при срабатывании автоматического выключателя. Причины выдачи аварийного сигнала:
• Перегрузка или короткое замыкание
• Срабатывание при пониженном напряжении
• Срабатывание по дифференциальному току
• Свободное расцепление с ручным управлением
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | 8/M8 |

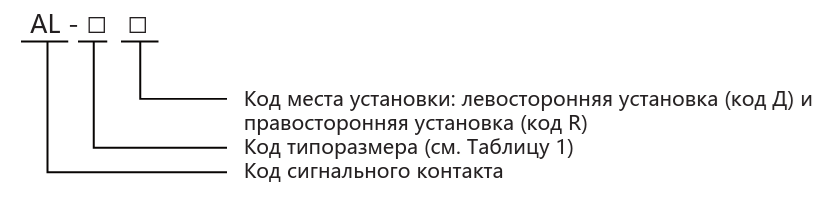

Например: код сигнального контакта типоразмера 63/125 с левосторонним монтажом: AL-M1L
| AL | Разомкнут или замкнут OFF & ON | B12 B14 |
| B11 |
| Срабатывание | B12 B14 |
| B11 |
| Рабочее напряжение (B) | AC-15 | DC-13 | ||
|---|---|---|---|---|
| AC400 | DC110 | DC220 | ||
| Рабочий ток (A) | 63~320 | 0,26 | 0,14 | 0,14 |
| 400~1000 | 0,4 | 0,2 | 0,2 | |
| 1250, 1600 | 0,47 | 0,27 | 0,27 | |
Сигнальный контакт может быть соединен с индикаторной лампой, звуковым сигналом, и т.д., таким образом оператор может быть вовремя проинформирован в случае расцепления автоматического выключателя.

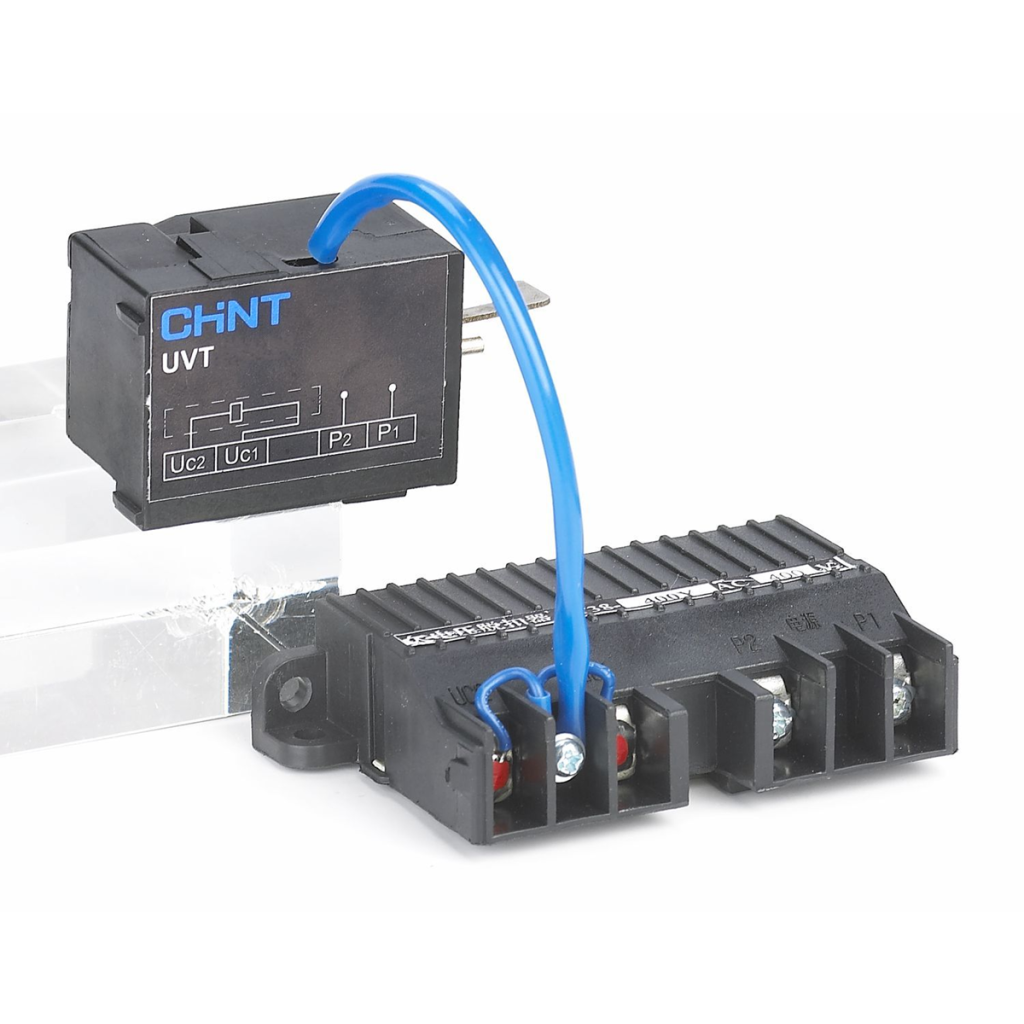

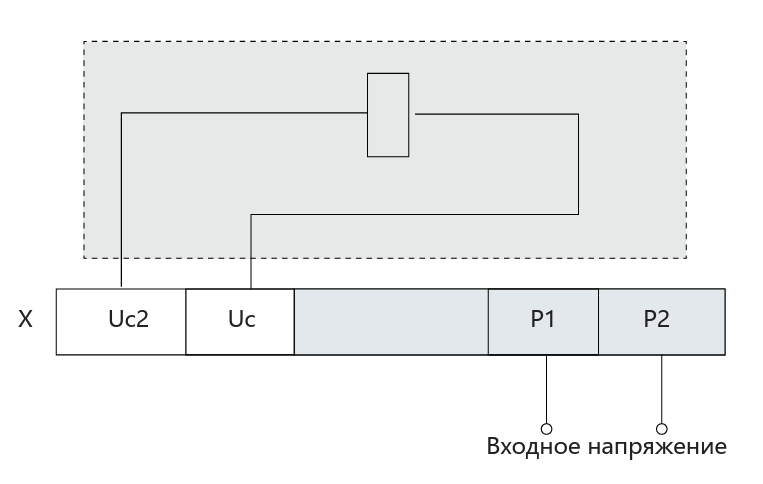

Расцепитель минимального напряжения UVT обеспечивает функцию защиты при пониженном напряжении, размыкает контакты автоматического выключателя при слишком низком напряжении питания, за счет чего производится защита электрического оборудования.
• Когда напряжение питания опускается (даже медленно) до 70…35% относительно номинального значения питания цепей управления, срабатывает расцепитель и надежно размыкает автоматический выключатель.
• Когда напряжение питания равно или превышает 85% относительно номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель гарантировано замыкается.
• Когда напряжение питания составляет менее 35% относительно номинального напряжения питания управления расцепителя, расцепитель должен предотвратить замыкание автоматического выключателя.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC230V | AC400V |
|---|---|---|
| Код | A1 | A2 |

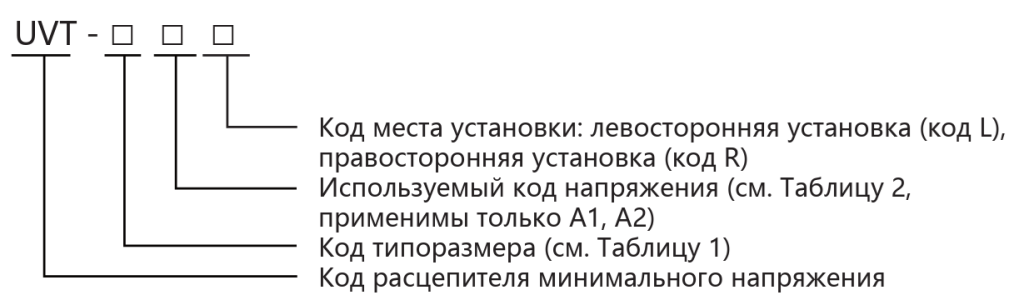

Например: код расцепителя минимального напряжения типоразмера 63/125 400В с правосторонним монтажом: UV T-M1A2
| Типоразмер (A) | Код расцепителя минимального напряжения (VA или W) | |
|---|---|---|
| 230В AC | 400В AC | |
| 63/125 | 3,1 | 4 |
| 160 | 3,2 | 3,9 |
| 250/630 | 3,3 | 4,3 |
| 400/630 | 2,5 | 3,6 |
| 800 | 1,6 | 2 |
| 1000 | 1,6 | 2 |
| 1600 | 1,6 | 2 |
| Условия эксплуатации (XU6) | Надежность выключения | 35%~70% |
| Предотвращение замыкания | ≤35% | |
| Надежность замыкания | ≥85% | |
| Время реакции | 1 c | |
| Количество срабатываний | 1000 |

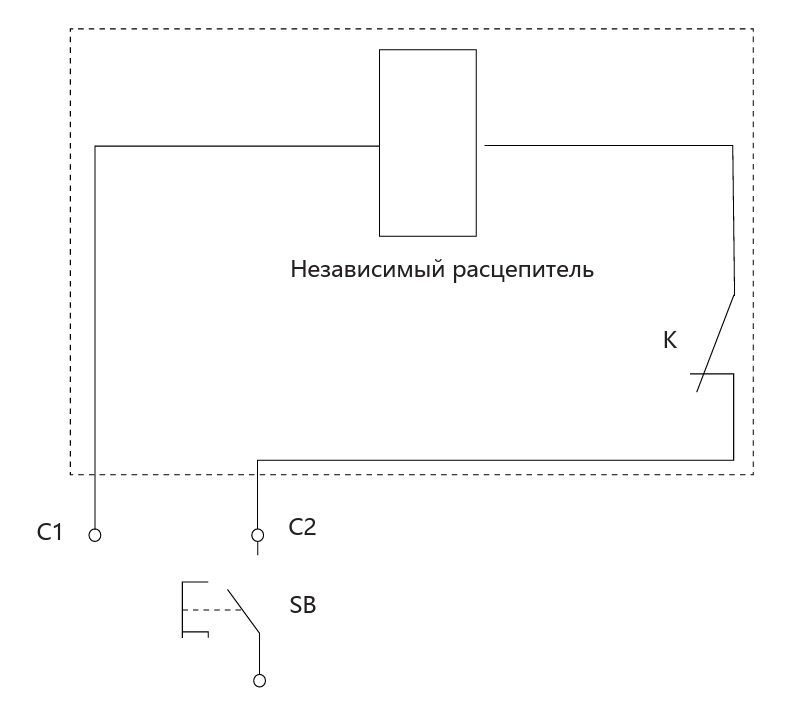

Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями. Когда напряжение равно любому значению в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V |
|---|---|---|---|---|---|
| Код | A1 | A2 | D1 | D2 | D3 |

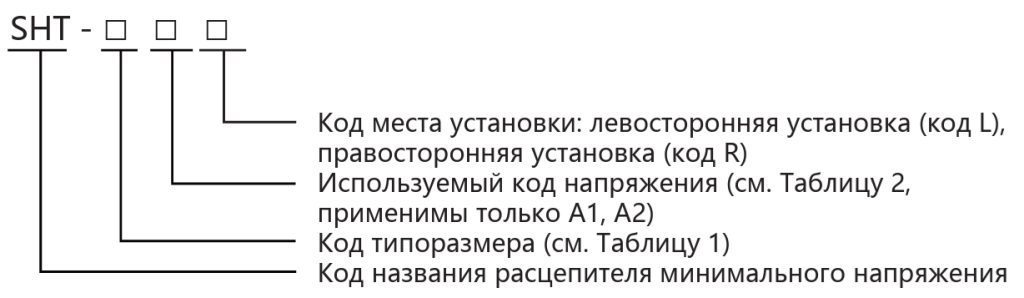

Например: независимого расцепителя типоразмера 63/125 400В с левосторонним монтажом: SHT-M1A2L
| Типоразмер (A) | Код расцепителя минимального напряжения (VA или W) | ||||
|---|---|---|---|---|---|
| AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V | |
| 63/125 | 76 | 91,5 | 91 | 80 | 136 |
| 160 | 73 | 96,5 | 91 | 52,8 | 71 |
| 250/630 | 68,5 | 112 | 85,3 | 58 | 66 |
| 400/630 | 62,5 | 68 | 100 | 105 | 56 |
| 800 | 153 | 168 | 120 | 105 | 56 |
| 1000 | 153 | 163 | 120 | 105 | 56 |
| 1250/1600 | 175 | 183 | 140 | 143 | 286 |
| Надежная работа в диапазоне напряжений | 70%~110%XU | |
| Время электрической проводимости (импульсный режим) | минимум | 10ms |
| максимум | 1s | |
| Время реакции | 30ms | |
| Количество срабатываний | 1000 |

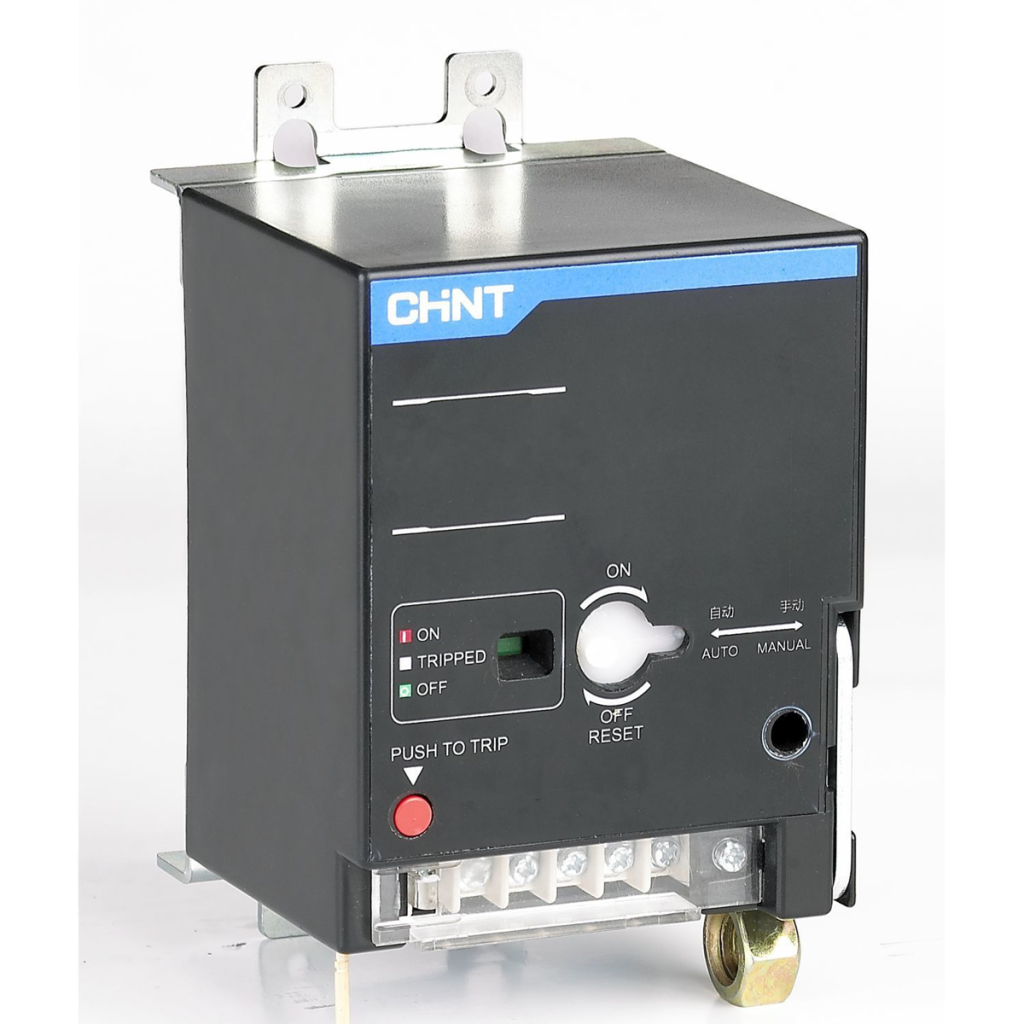

Моторный привод MD применяется для удаленного включения/выключения/повторного выключения автоматического выключателя, а также в устройствах автоматизации.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V |
|---|---|---|---|---|---|
| Код | A1 | A2 | D1 | D2 | D3 |

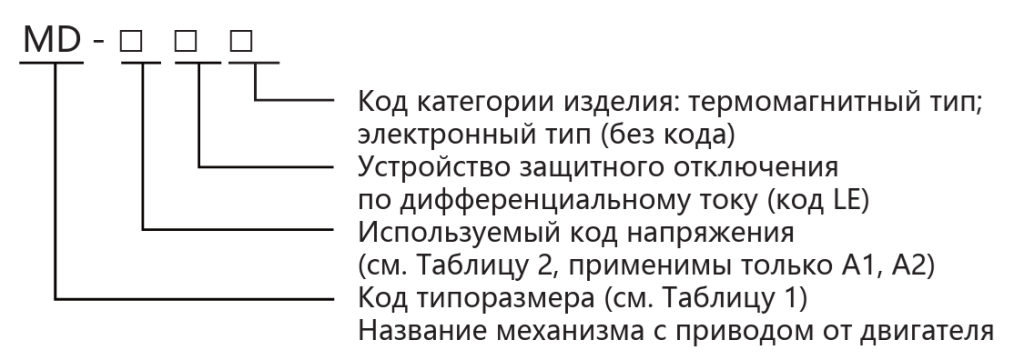

Например: код автоматического выключателя типоразмера 63/125 400В в литом корпусе с приводом от двигателя MD-M1A2
| Категория | Все серии |
|---|---|
| Вид конструкции | AC/DC |
| Характеристики напряжения | 230АС, 400AC, 220DC, 110DC, 24DC |
| Номинальная частота | 50/60 Гц |
|
|

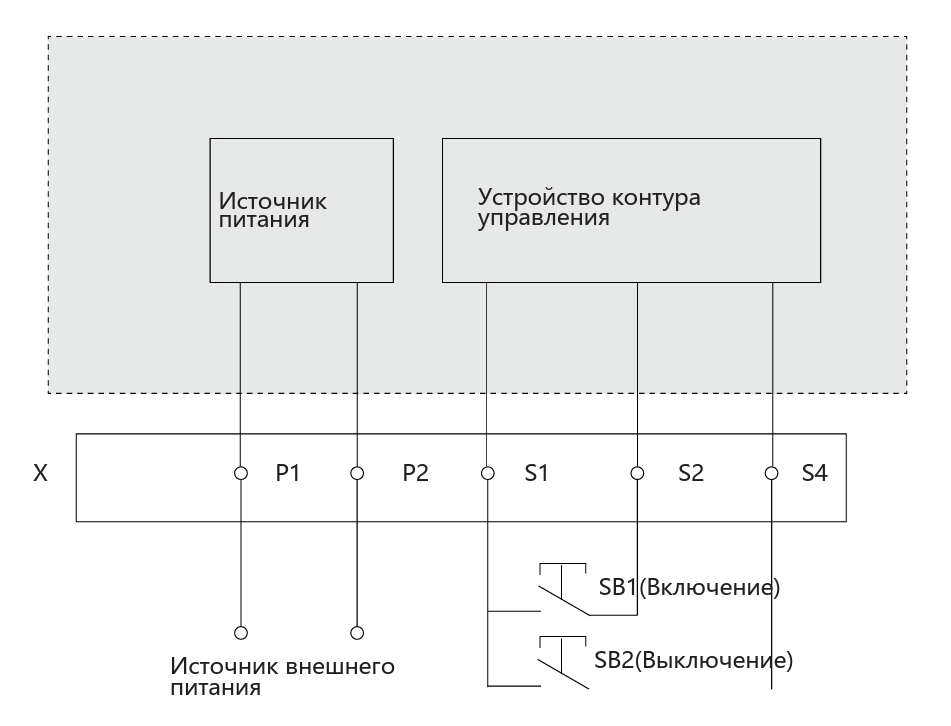

Описание: SB1, SB2 - это отдельные кнопки включения и выключения; P1, P2 - клеммы подключения внешнего питания. P1 подключен к “+”, а P2 подключен к “-”, если источник внешнего питания - постоянный ток. |
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|

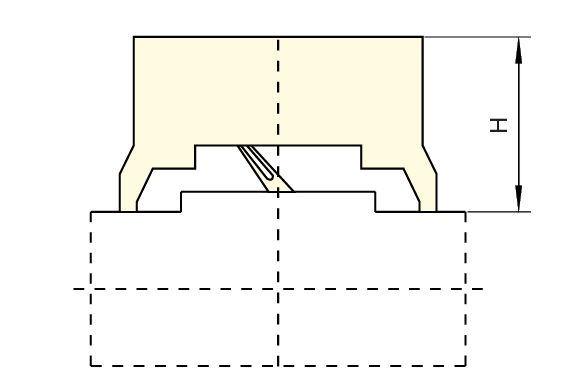

| Глубина установки, H (мм) | 92 | 97 | 97,5 | 154 | 153 | 154,5 | 156 |

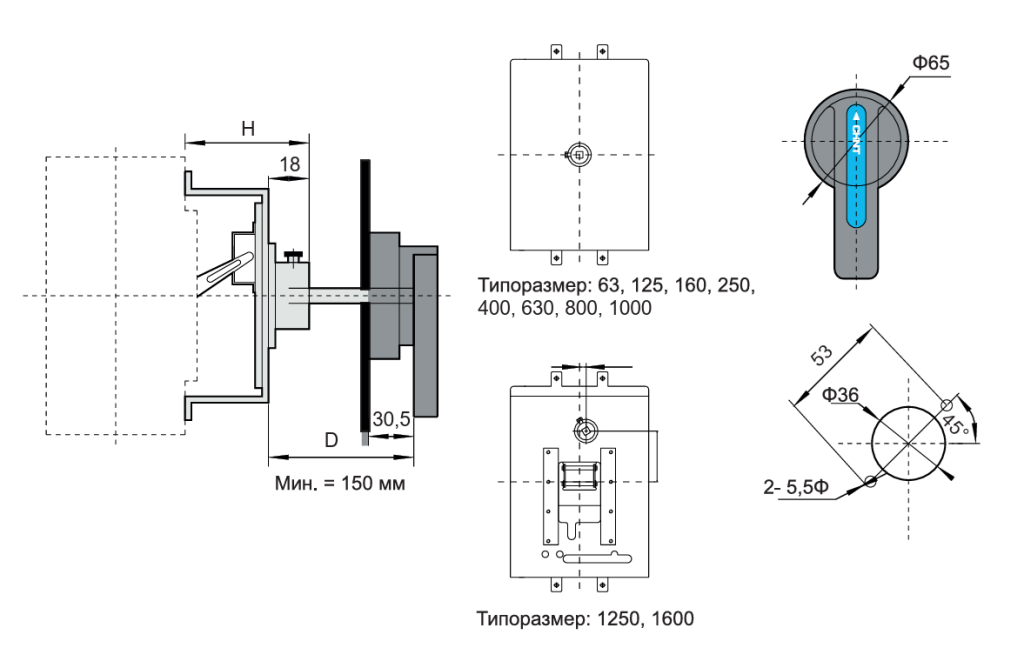

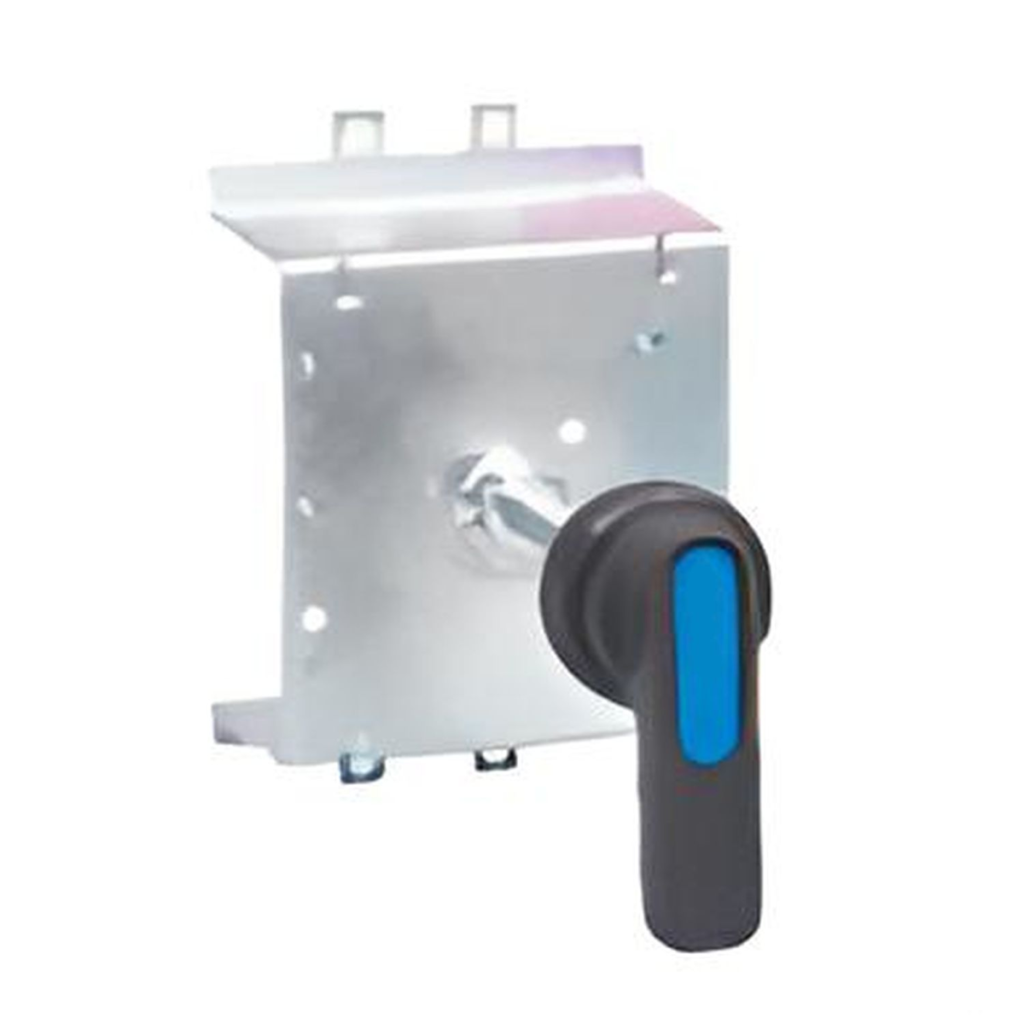

Поворотная рукоятка ERH осуществляет включение/выключение/повторное выключение с помощью поворотной рукоятки, которая удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи вращения.

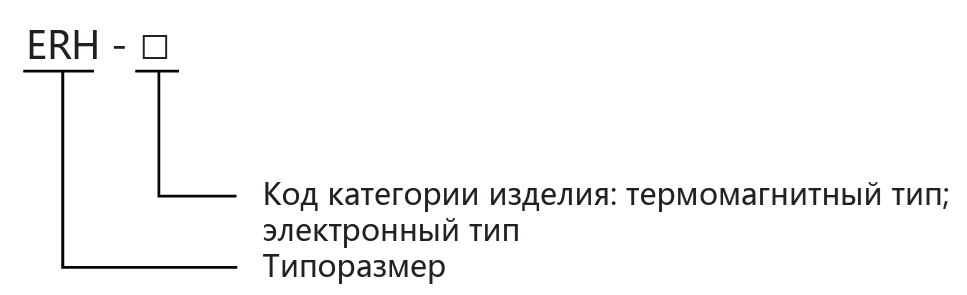

Например: код механизма ручного управления типоразмера 63/125, работающего с расцеплением по дифференциальному току: ERH-M1LE
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Глубина установки, (мм) | 53,5 | 61,5 | 63,5 | 98 | 97 | 97 | 68,5 |

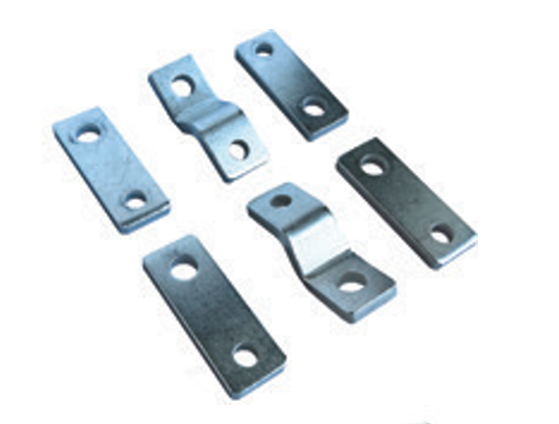

Выводы для переднего подключения FCP обеспечивают автоматическому выключателю гибкий способ подключения проводов. Межфазное расстояние можно увеличить с помощью вспомогательных устройств, т.е. увеличить расстояние между соседними клеммами фаз на входе и выходе выключателя и, таким образом, увеличить безопасность между линиями.

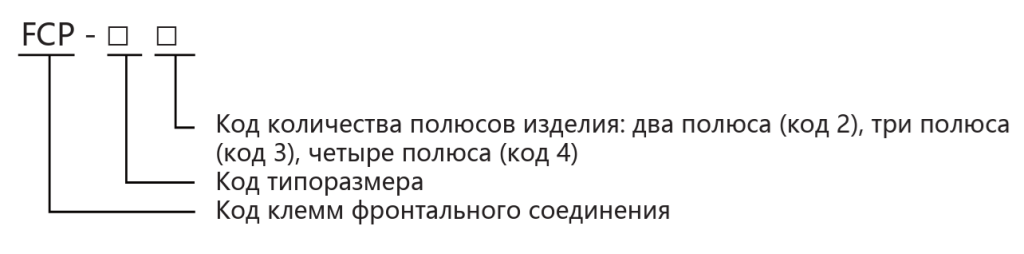

Например: код 3-полюсного автоматического выключателя типоразмера 63/125 с выводами для переднего подключения: FCP-M13
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
