Описание
Автоматические выключатели в литом корпусе NXM с термомагнитный расцепителем

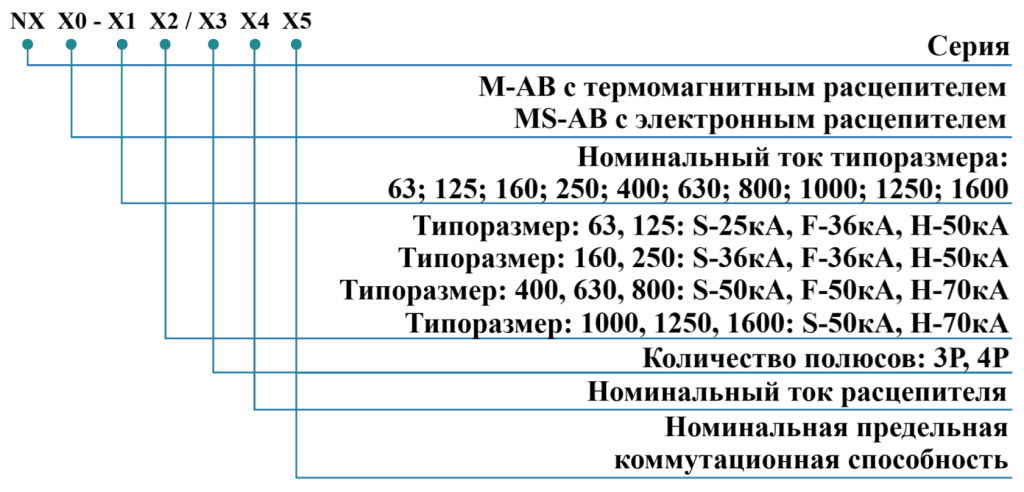

Автоматический выключатель в литом корпусе серии NXM(S) предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже, с номинальным током от 16 до 1600 A. Он обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя.
Совместимые стандарты:
- IEC60947-1 Аппаратура распределения и управления низковольтная. Общие правила
- IEC60947-2 Аппаратура распределения и управления низковольтная. Автоматические выключатели
- IEC60947-3 Аппаратура распределения и управления низковольтная. Выключатели, разъединители, выключатели- разъединители и комбинации их с предохранителями
- IEC60947-4-1 Электромеханические контакторы и пускатели двигателей (включая устройства защиты двигателей) для низковольтной коммутационной аппаратуры механизмов управления
| Типоразмер, номинальный ток Inm (A) | 63 | 125 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный ток (In), A, 40℃, 55℃ | 10, 16, 20, 25, 30, 32, 40, 50, 60, 63 | 10, 16, 20, 25, 30, 32, 40, 50, 60, 63, 70,75, 80, 100, 125 | 32, 40, 50, 60, 63, 70,75, 80, 100, 125, 140, 150, 160 | 160, 170, 180, 200, 225, 250 | 250, 280, 300, 315, 320, 350, 400 | 400, 450, 500, 600, 630 | 630, 700, 800 | 800, 900, 1000 | 1000, 1250 | 1000, 1250, 1600 | |||||||||||||||||||
| Номинальное напряжение изоляции Ui(V) | 800AC | 800AC | 800AC | 800AC | 1000AC | 1000AC | 1000AC | 1000AC | 1000AC | 1000AC | |||||||||||||||||||
| Номинальное выдерживаемое импульсное напряжение (Uimp), кВ | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | |||||||||||||||||||
| Номинальное рабочее напряжение Ue (В), 50/60 Гц | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | 230АС, 400AC | |||||||||||||||||||
| Код отключающей способности | S | F | H | S | F | H | S | F | H | S | F | H | S | F | H | S | F | H | S | F | H | S | H | S | H | S | H | ||
| Количество полюсов | 2P | ☑ | - | - | ☑ | - | - | ☑ | - | - | ☑ | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
| 3P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||
| 4P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||
| Номинальная предельная отключающая способность при коротком замыкании Icu(кА) | 230AC | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 50 | 75 | 50 | 50 | 75 | 75 | 75 | 100 | 75 | 75 | 100 | 75 | 75 | 100 | 75 | 100 | 75 | 100 | 75 | 100 | |
| 400AC | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 36 | 50 | 36 | 36 | 50 | 50 | 50 | 70 | 50 | 50 | 70 | 50 | 50 | 70 | 50 | 70 | 50 | 70 | 50 | 70 | ||
| Номинальная рабочая отключающая способность при коротком замыкании Ics(кА) | 230AC | 18 | 50 | 50 | 18 | 50 | 50 | 30 | 50 | 50 | 30 | 50 | 50 | 50 | 75 | 75 | 50 | 75 | 75 | 50 | 75 | 75 | 50 | 75 | 50 | 75 | 50 | 75 | |
| 400AC | 15 | 36 | 36 | 15 | 36 | 36 | 20 | 36 | 36 | 20 | 36 | 36 | 36 | 50 | 50 | 36 | 50 | 50 | 36 | 50 | 50 | 36 | 50 | 36 | 50 | 36 | 50 | ||
| Категория применения | A | A | A | A | A | A | A | A | A | A | |||||||||||||||||||
| Надежность изоляции | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||||||||||||
| Рабочая температура | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | -35...+70°С | |||||||||||||||||||
| Дуговой промежуток | ≤50 | ≤50 | ≤50 | ≤50 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | |||||||||||||||||||
| Общая износостойкость, циклов ВО | Без проведения технического обслуживания | 20 000 | 20 000 | 20 000 | 20 000 | 10 000 | 10 000 | 8 000 | 5 000 | 5 000 | 5 000 | ||||||||||||||||||
| С проведением технического обслуживания | 40 000 | 40 000 | 40 000 | 40 000 | 20 000 | 20 000 | 10 000 | 10 000 | 10 000 | 10 000 | |||||||||||||||||||
| Электрическая износостойкость, циклов ВО | 415АС | 10 000 | 10 000 | 10 000 | 10 000 | 8 000 | 8 000 | 5 000 | 2 500 | 2 500 | 2 500 | ||||||||||||||||||
| Тип расцепителя и тип защиты | Электромагнитный расцепитель | Защита потребителя | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||
| Защита электродвигателя | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Термомагнитный расцепитель | Защита потребителя | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||
| Защита электродвигателя | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Аксесуары | Вспомогательный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||||
| Сигнальный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Вспомогательный контакт, сигнальный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Независимый расцепитель | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Расцепитель минимального напряжения | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Ручной привод | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Моторный привод | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |||||||||
| Габариты изделия, мм | Ширина (2P/3P/4P) | 56/78/103 | 56/78/103 | 63/90/120 | 78/105/140 | 140/185 | 140/185 | 182/240 | 210/280 | 210/280 | 210/280 | ||||||||||||||||||
| Высота | 135 | 135 | 155 | 165 | 257 | 257 | 270 | 280 | 370 | 370 | |||||||||||||||||||
| Глубина (тип S/H) | 71/71/81/81 | 71/71/81/81 | 75,5/75,5/91/91 | 77/77/102/102 | 108,5/108,5/ 108,5/108,5 | 108,5/108,5/ 108,5/108,5 | 114/114/114 | 118/118 | 153/153 |
1600А: 158/158 1600A: 153/153 |
|||||||||||||||||||
| Типоразмер, номинальный ток Inm (A) | 160 | 250 | 400 | 630 | 1000 | 1250 | 1600 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный ток In (A), 40℃ | 32, 63, 125, 160 | 250 | 400 | 630 | 800, 1000 | 1250 | 1600 | ||||||
| Номинальное напряжение изоляции (Ui), В | 800AC | 800AC | 800AC | 1000AC | 1000AC | 1000AC | 1000AC | ||||||
| Номинальное выдерживаемое импульсное напряжение (Uimp), кВ | 8 | 8 | 12 | 12 | 12 | 12 | 12 | ||||||
| Номинальное рабочее напряжение (Ue), В при 50/60Гц | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | 230АС, 400AC, 690АС* | ||||||
| Код отключающей способности | H | H | S | H | S | H | S | H | S | H | S | H | |
| Количество полюсов | 3P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ |
| 4P | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Номинальная предельная наибольшая отключающая способность (Icu), кА | 230AC | 75 | 75 | 75 | 100 | 75 | 100 | 75 | 100 | 75 | 100 | 75 | 100 |
| 400AC | 50 | 50 | 50 | 70 | 50 | 70 | 50 | 70 | 50 | 70 | 50 | 70 | |
| 690AC | 10 | 10 | 10 | 15 | 10 | 15 | 15 | 20 | - | 30 | - | 30 | |
| Номинальная рабочая отключающая способность при коротком замыкании Ics(кА) | 230AC | 50 | 50 | 50 | 75 | 50 | 75 | 50 | 75 | 50 | 75 | 50 | 75 |
| 400AC | 36 | 36 | 36 | 50 | 36 | 50 | 36 | 50 | 36 | 50 | 36 | 50 | |
| 690AC | 5 | 5 | 7,5 | 7,5 | 7,5 | 7,5 | 12,5 | 15 | - | 20 | - | 20 | |
| Номинальный кратковременно выдерживаемый ток (Icw, 1c) | 400AC | - | - | 8 | 8 | 12 | 19,2 | 19,2 | |||||
| Категория применения | A | A | B | B | B | B | B | ||||||
| Надежность изоляции | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ||||||
| Рабочая температура | -25...+70°С | -25...+70°С | -25...+70°С | -25...+70°С | -25...+70°С | -25...+70°С | -25...+70°С | ||||||
| Дуговой промежуток | ≤50 | ≤50 | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 | ||||||
| Общая износостойкость, циклов ВО | Без проведения технического обслуживания | 20 000 | 20 000 | 100 000 | 10 000 | 5 000 | 5 000 | 5 000 | |||||
| С проведением технического обслуживания | 40 000 | 40 000 | 200 000 | 20 000 | 20 000 | 20 000 | 20 000 | ||||||
| Электрическая износостойкость, циклов ВО | AC415V, In | 10 000 | 10 000 | 8 000 | 8 000 | 2 500 | 2 500 | 2 500 | |||||
| Аксессуары | Вспомогательный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ |
| Сигнальный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Вспомогательный контакт, сигнальный контакт | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Независимый расцепитель | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Расцепитель минимального напряжения | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Ручной привод | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Моторный привод | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Межфазные перегородки | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | ☑ | |
| Габариты изделия, мм | Ширина (3P/4P) | 90/120 | 105/140 | 140/185 | 140/185 | 210/280 | 210/280 | 210/280 | |||||
| Высота | 155 | 165 | 257 | 257 | 280 | 370 | 370 | ||||||
| Глубина (тип S/H) | 91/91 | 102/102 | 108,5/108,5 | 108,5/108,5 | 118/118 | 153/153 | 158/158 | ||||||
Примечание: * * 690В имеет только европейский сертификат соответствия (СЕ)
| Типоразмер Inm(A) | Номинальный ток In(A) | Уставка тока защиты от короткого замыкания | Функция расцепления |
|---|---|---|---|
| 63A~1000A | 10A~1000A | Фиксированная |
I2t = постоянный 1.05In (холодный пуск), 2 ч без срабатывания (In > 63A), 1 ч без срабатывания (In ≤ 63A) 1.30In(горячий пуск), 2 ч со срабатыванием (In > 63A), 1 ч со срабатыванием (In ≤ 63A) |
| 1600A | 1000A~1600A | Регулируемая | Ir: (0.7-0.8-0.9-1)In |
| Типоразмер Inm(A) | Номинальный ток In (A) | Уставка тока защиты нейтрального полюса от короткого замыкания | Уставка тока защиты от короткого замыкания (Ii) с допусками, A | Время размыкания |
|---|---|---|---|---|
| 63 | 10~63 | Фиксированная | 10In ,±20% | Мгновенное действие |
| 125 | 10~125 | Фиксированная | 10In ,±20% | |
| 160 | 32-160 | Фиксированная | 10In ,±20% | |
| 250 | 125~250 | Фиксированная | 10In ,±20% | |
| 400 | 250~400 | Фиксированная | 10In ,±20% | |
| 630 | 400~630 | Фиксированная | 10In ,±20% | |
| 800 | 630~800 | Фиксированная | 10In ,±20% | |
| 1000 | 800~1000 | Фиксированная | 10In ,±20% | |
| 1250 | 1000~1250 | Регулируемая | Ii:(7-8-9-10)In | |
| 1600 | 1000~1600 | Регулируемая | Ii:(7-8-9-10)In |
| Типоразмер Inm (A) | Номинальный ток In (A) | Уставка тока защиты нейтрального полюса | Уставка тока защиты от короткого замыкания (Ii) с допусками, A |
|---|---|---|---|
| 63 | 10~63 | Фиксированная | Ir, Ii, ±20% |
| 125 | 10~125 | Фиксированная | Ir, Ii, ±20% |
| 160 | 32~160 | Фиксированная | Ir, Ii, ±20% |
| 250 | 125~250 | Фиксированная | Ir, Ii, ±20% |
| 400 | 250~400 | Фиксированная | Ir, Ii, ±20% |
| 630 | 400~630 | Фиксированная | Ir, Ii, ±20% |
| 800 | 630~800 | Фиксированная | Ir, Ii, ±20% |
| 1000 | 800~1000 | Регулируемая | Ii:(7-8-9-10)In |
| 1600 | 1000~1600 | Регулируемая | Ii:(7-8-9-10)In |

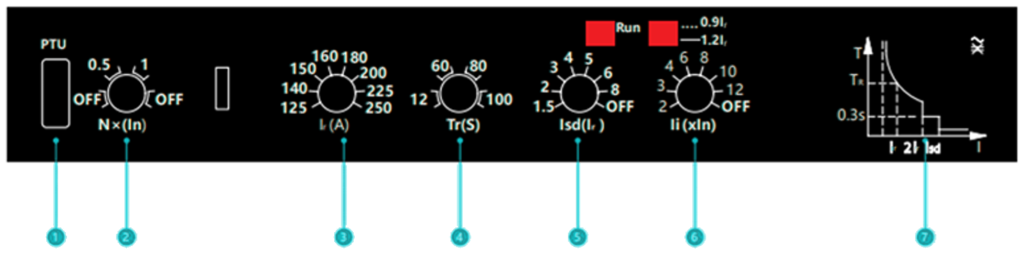

2 - Установка защиты по току нейтрального провода с двумя настраиваемыми уровнями тока и возможностью отключения (OFF)
3 - Установка номинального значения тока с помощью 8-ступенчатого переключателя
4 - Настройка длительной задержки (с) с 4 шагами
5 - 7 шагов настройки тока защиты Isd с короткой задержкой срабатывания – он может регулироваться или быть выключен (OFF)
6 - 7 шагов настройки тока защиты Ii мгновенного срабатывания – может регулироваться и быть выключен (защиты)

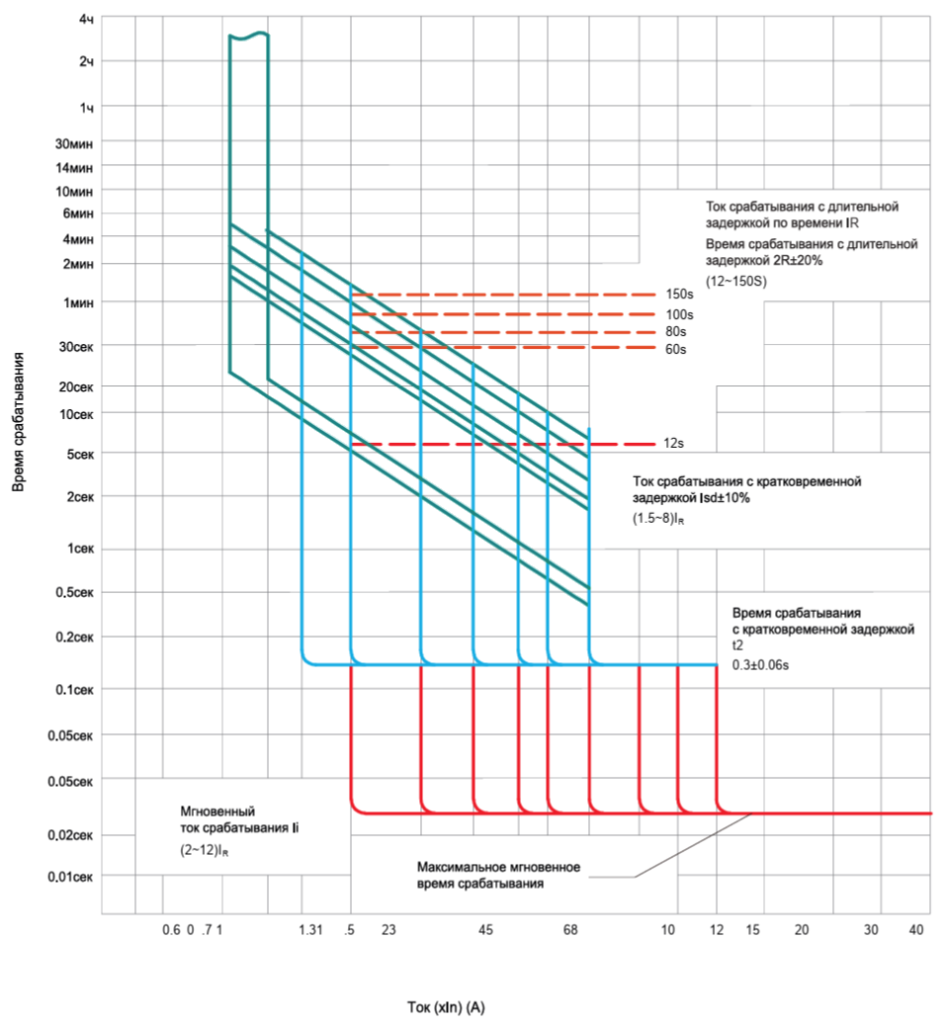

7 - График срабатывания защиты «ток/время»
| Электронный расцепитель | Типоразмер (Inm), A | Номинальный ток (In), A | Уставка тока защиты от короткого замыкания (Ir), A | Функция/время расцепления |
|---|---|---|---|---|
| Защита от перегрузки с длительной задержкой времени | 160 | 32 | 16-18-20-22-25-28-30-32 |
I2t=постоянный 1,05IR , никаких действий в течение 2 ч 1,3IR , срабатывание в течение 1 ч 2IR , tR=(12-60-80-100)с, Inm＜400A 2IR , tR=(12-60-100-150) с, Inm≥400A |
| 63 | 32-36-40-45-50-56-60-63 | |||
| 125 | 63-70-75-80-90-100-110-125 | |||
| 160 | 80-90-100-110-125-140-150-160 | |||
| 250 | 250 | 125-140-150-160-180-200-225-250 | ||
| 400 | 400 | 200-225-250-280-300-315-350-400 | ||
| 630 | 630 | 400-450-480-500-530-560-600-630 | ||
| 1000 | 800 | 630-660-680-700-720-750-780-800 | ||
| 1000 | 630-680-720-780-820-900-950-1000 | |||
| 1250 | 1250 | 630-700-800-900-1000-1100-1200-1250 | ||
| 1600 | 1600 | 800-900-1000-1100-1250-1400-1500-1600 | ||
| Мгновенное действие | ±10% | |||
| Защита с короткой задержкой времени при коротком замыкании | Все серии | 32~1600 | Isd=(1,5-2-3-4-5-6-8)IR+ВЫКЛ | tsd=0,3±0,06с |
| Мгновенное действие | ±15% | |||
| Мгновенная защита | 160~1600 | 32~1600 | Ii=(2-3-4-6-8-10-12)IR+ВЫКЛ | Мгновенное действие |
| Мгновенное действие | ±15% | |||
| Защита нейтрального полюса (код четвертого полюса C/D) | Все серии | 32~1600 | IRN=(0,5 ,1)In+ВЫКЛ, Регулируется | - |
| Индикация перегрузки | Все серии | 32~1600 | IR0 =1,2IR | |
|
|
|
|

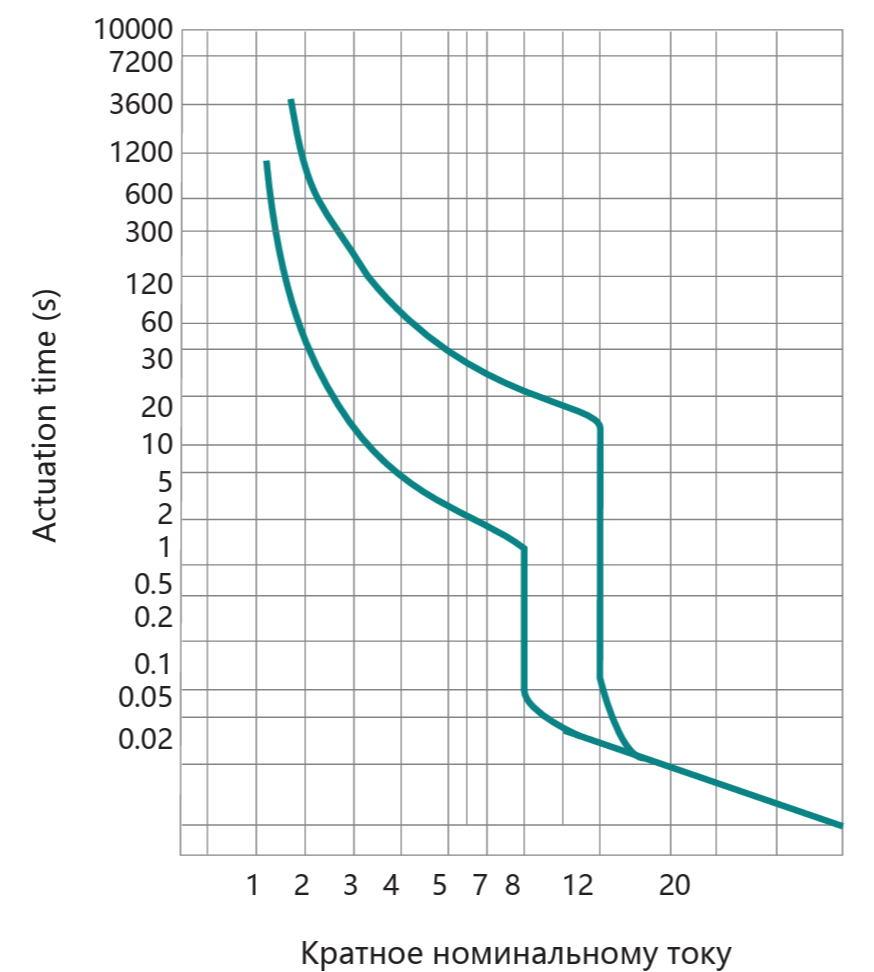

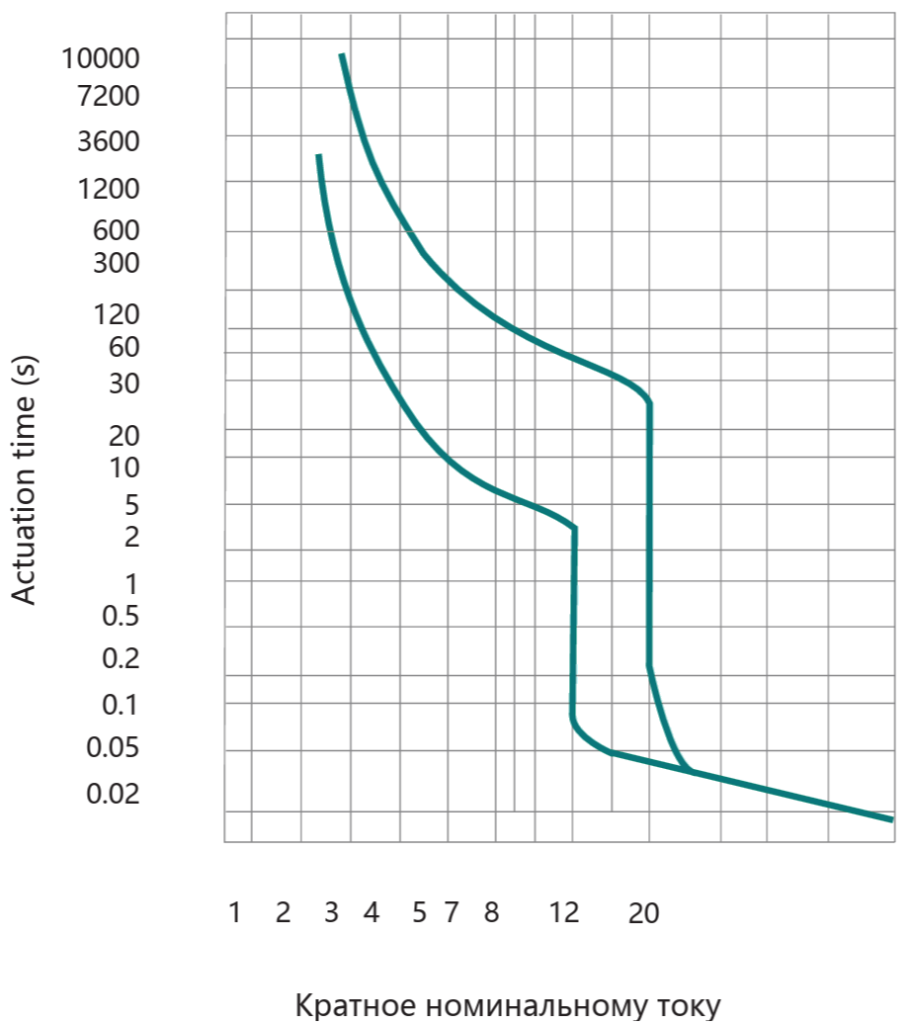

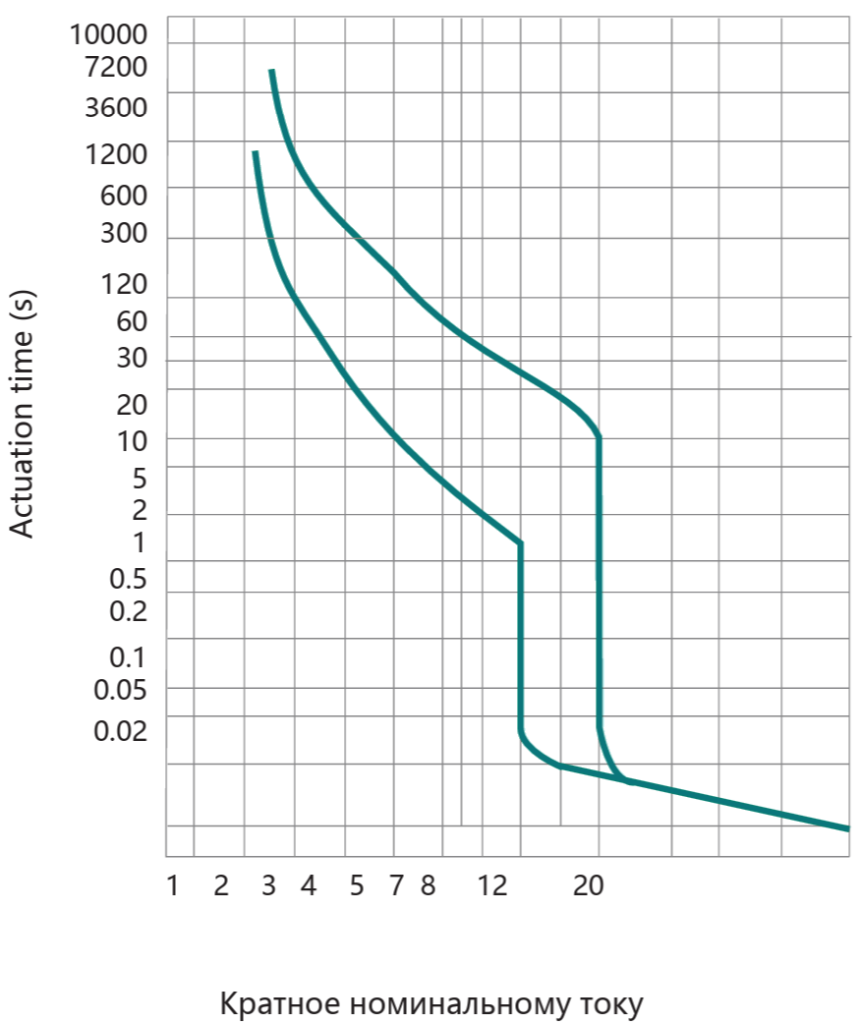

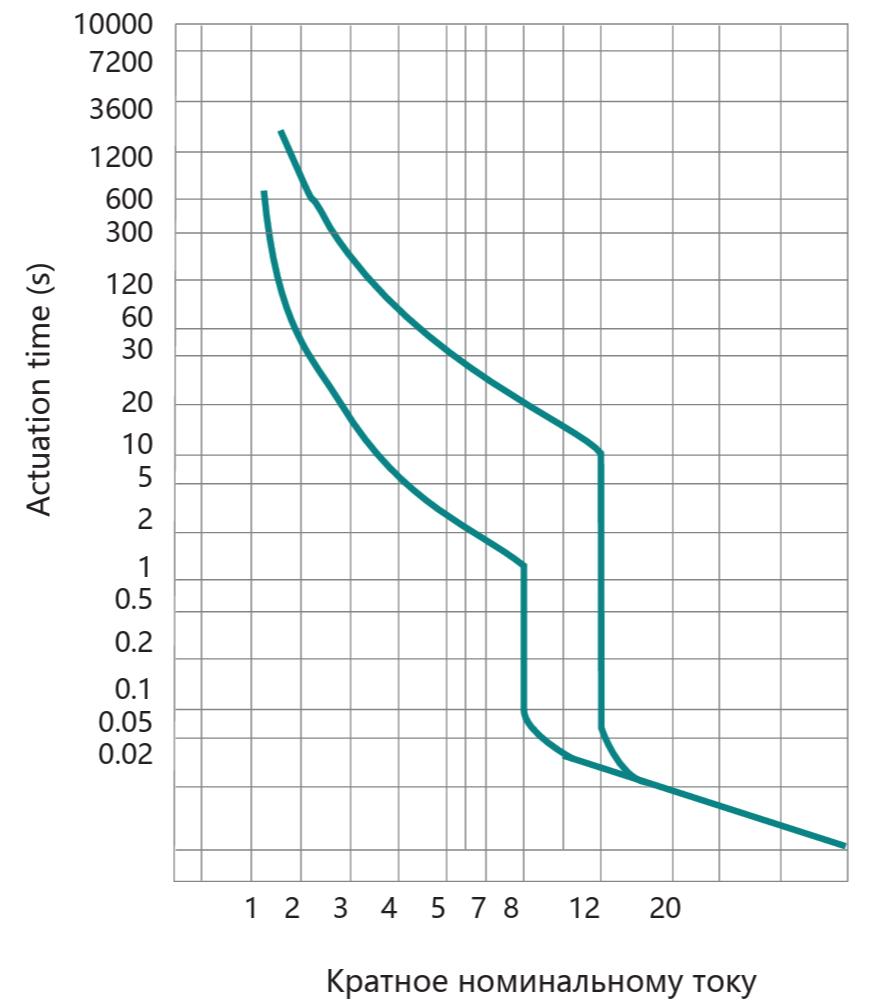

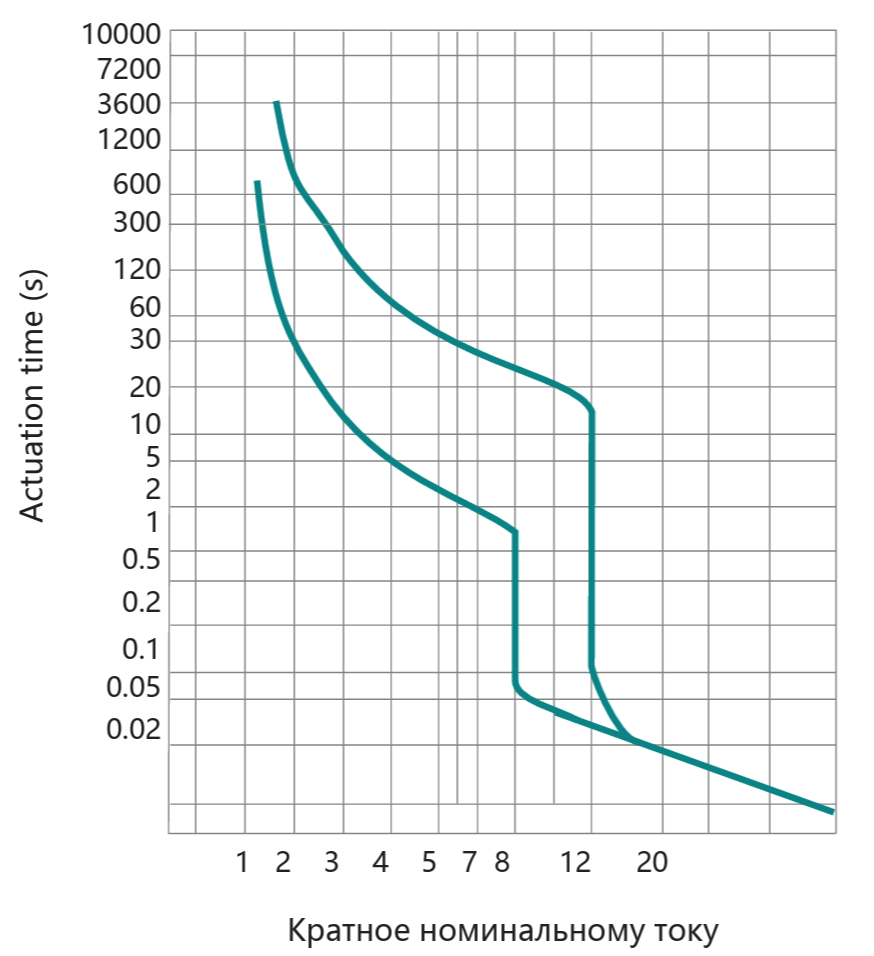

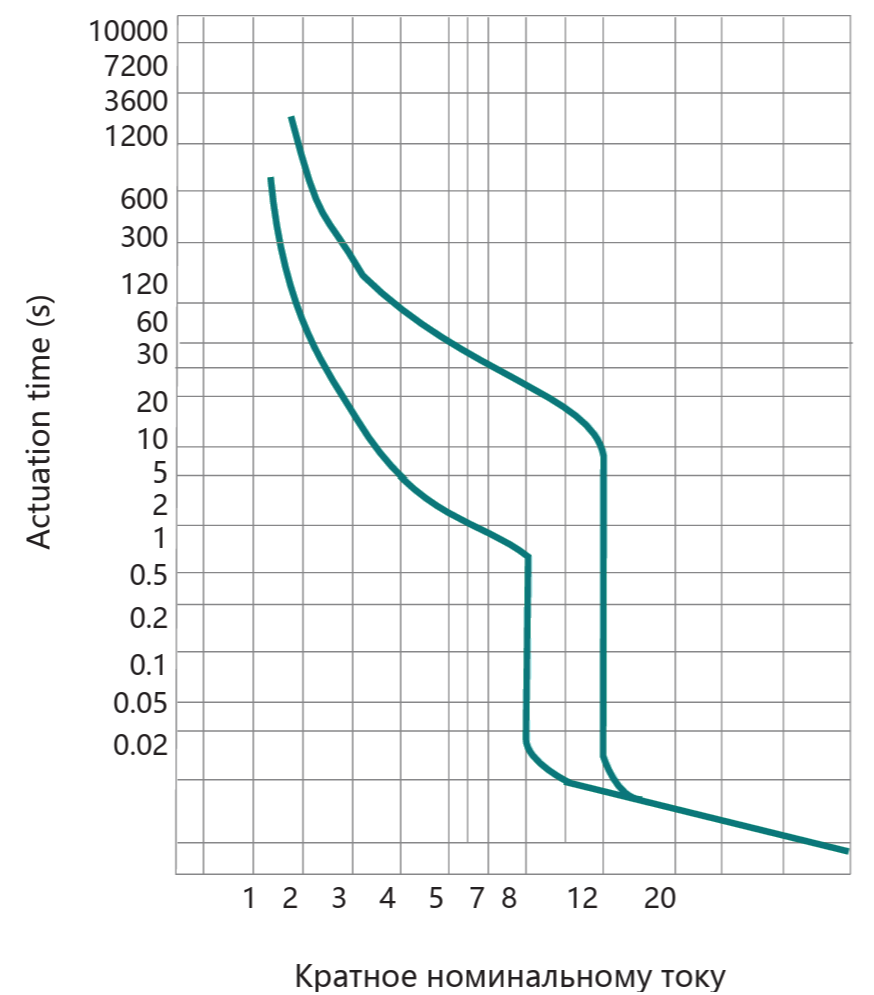

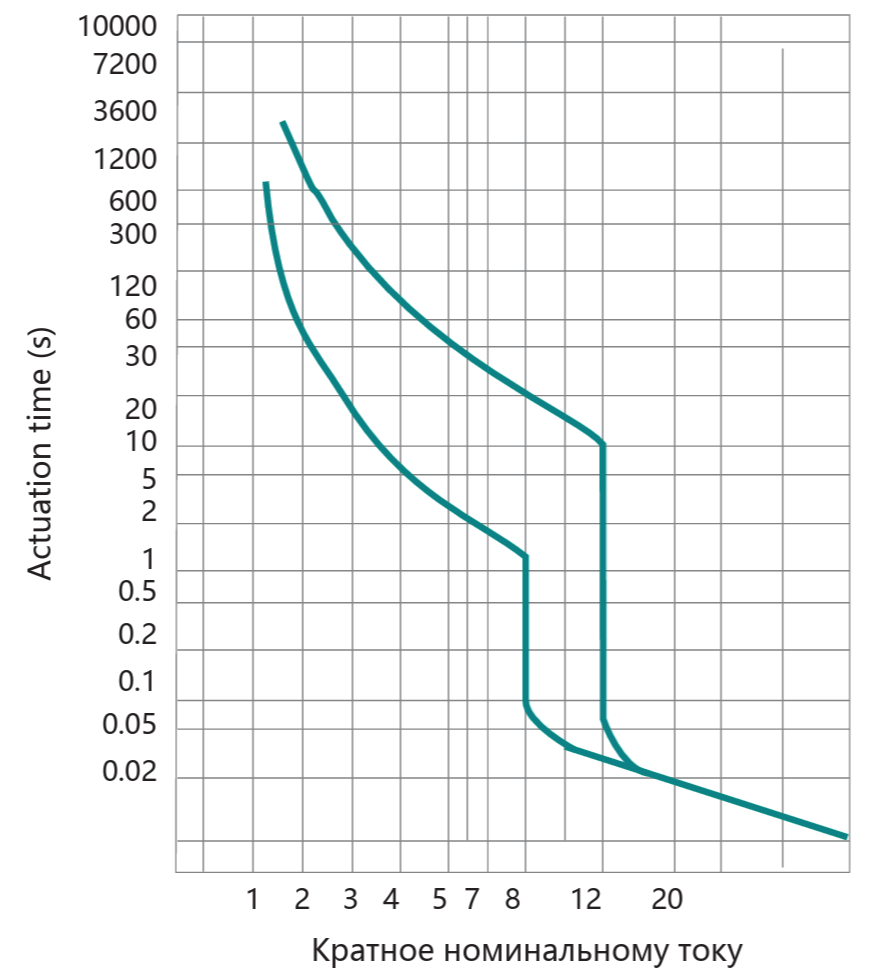

Кривая срабатывания |

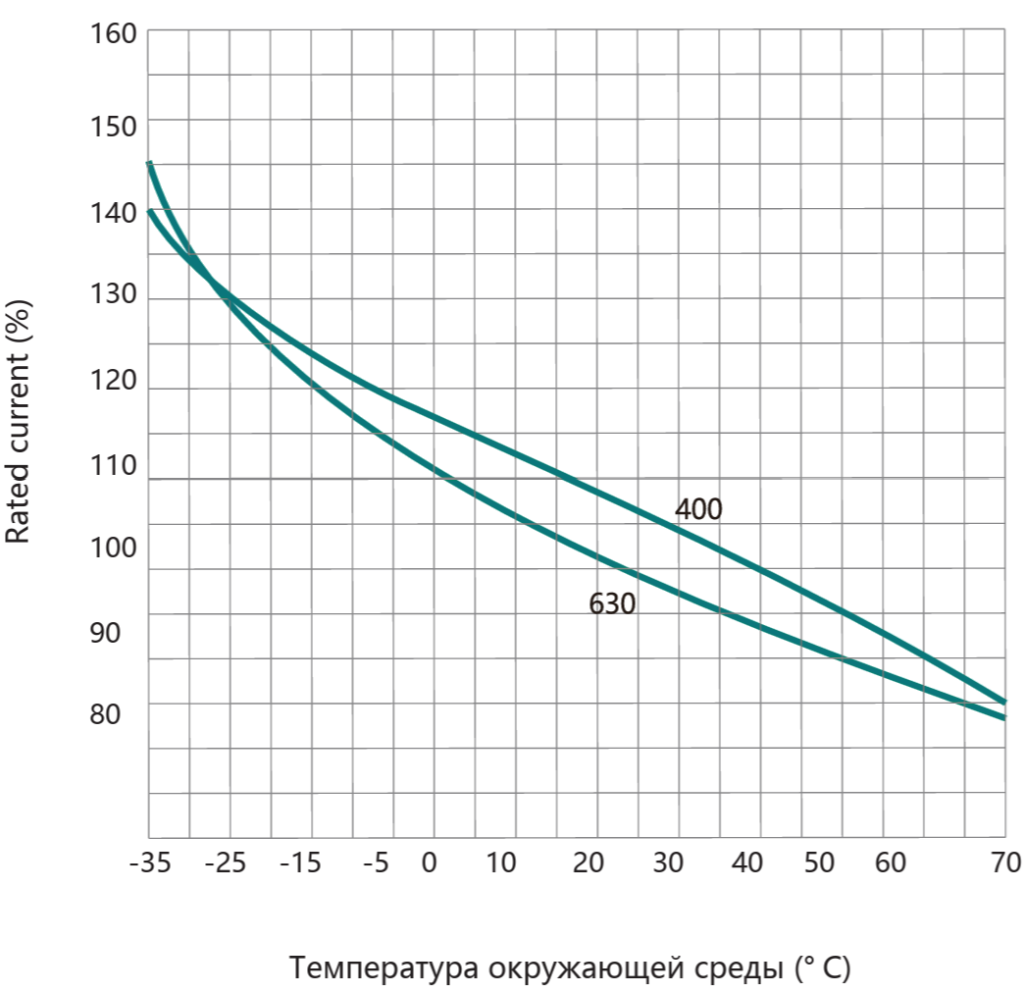

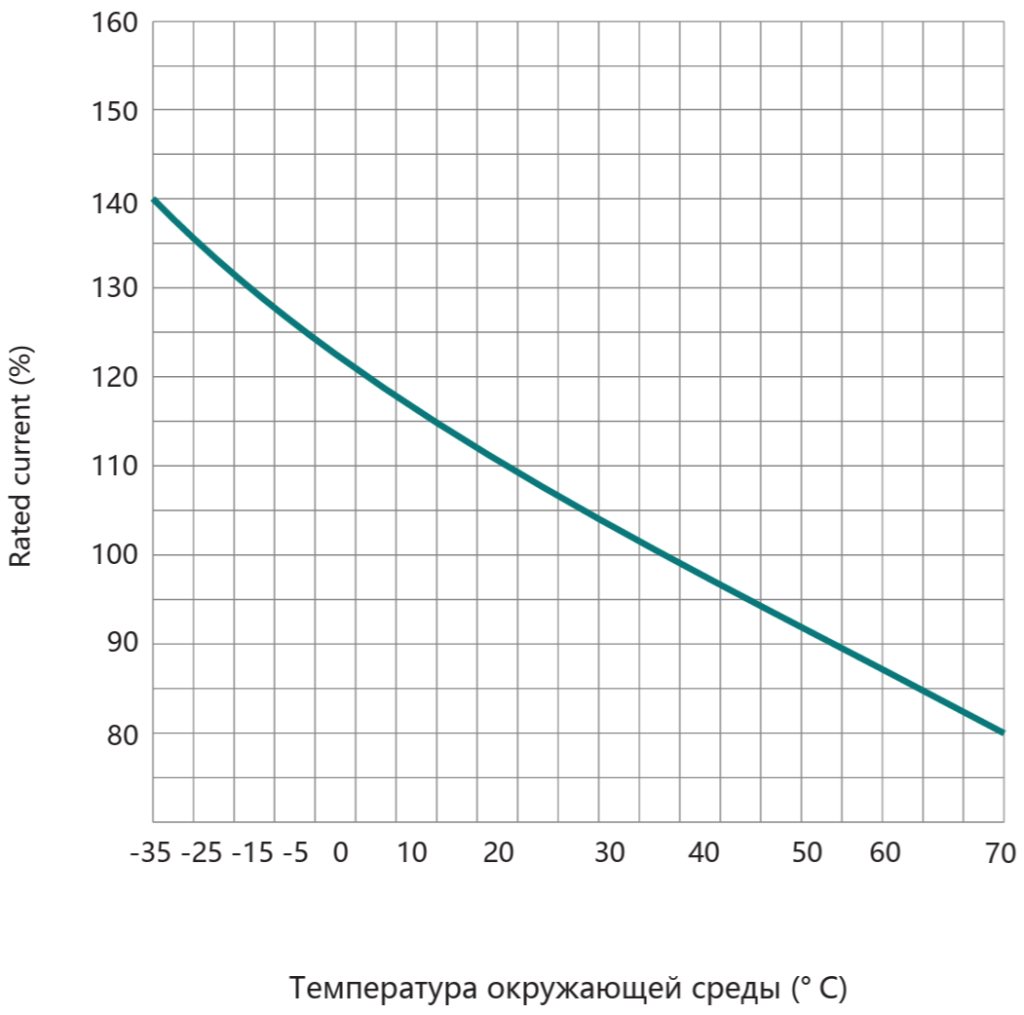

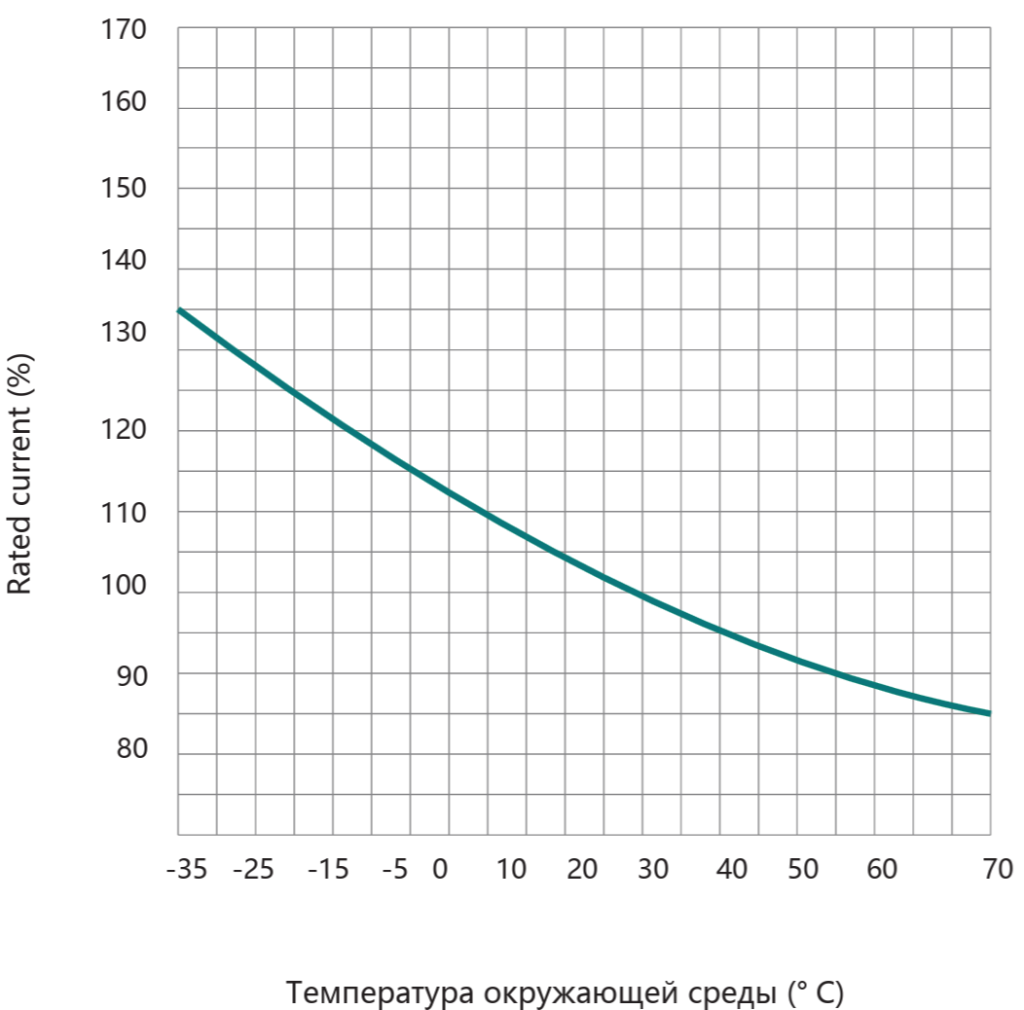

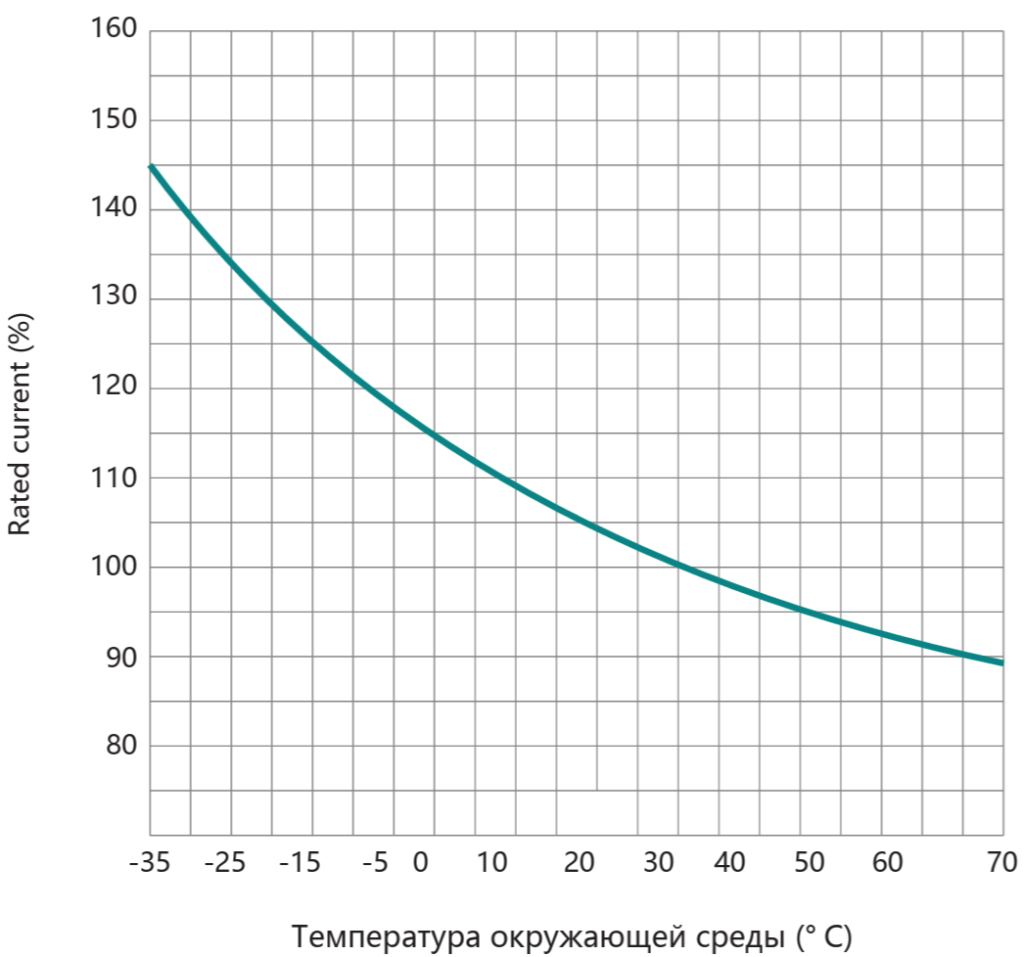

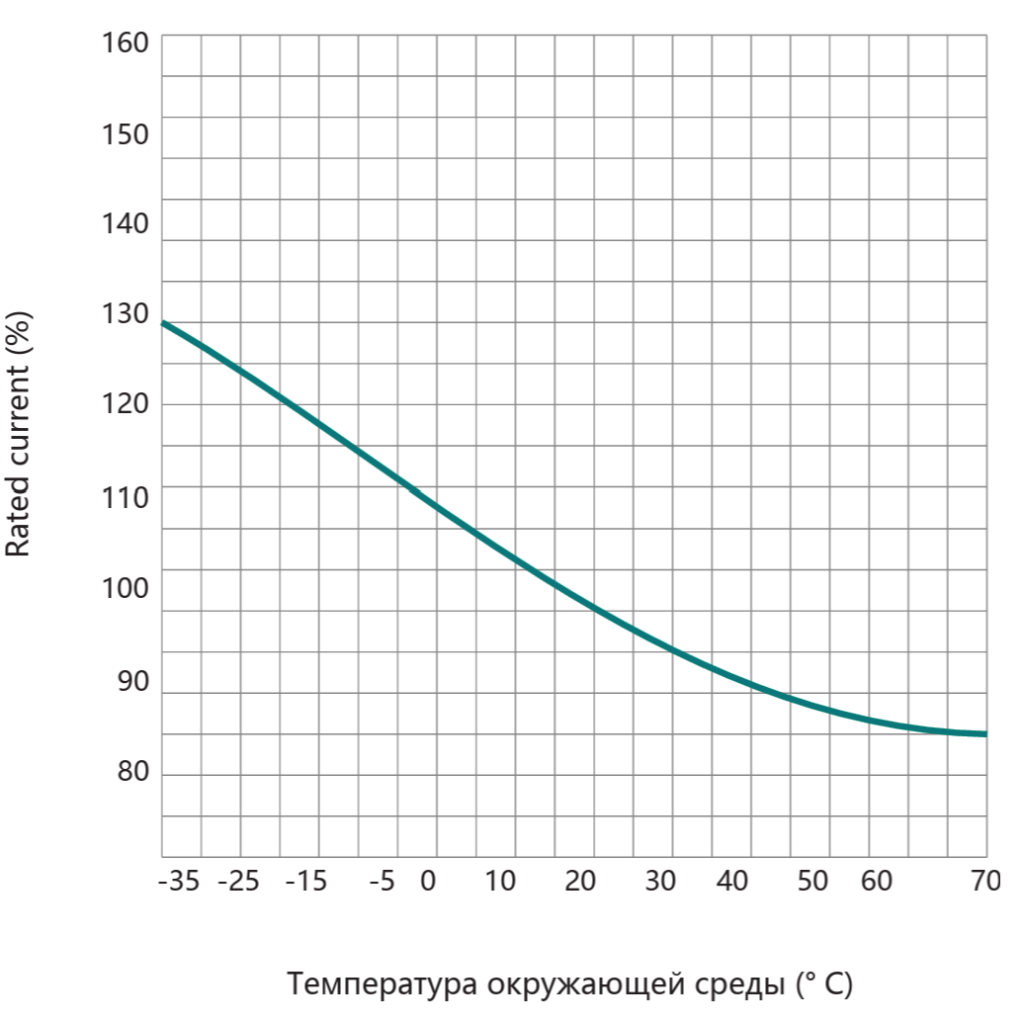

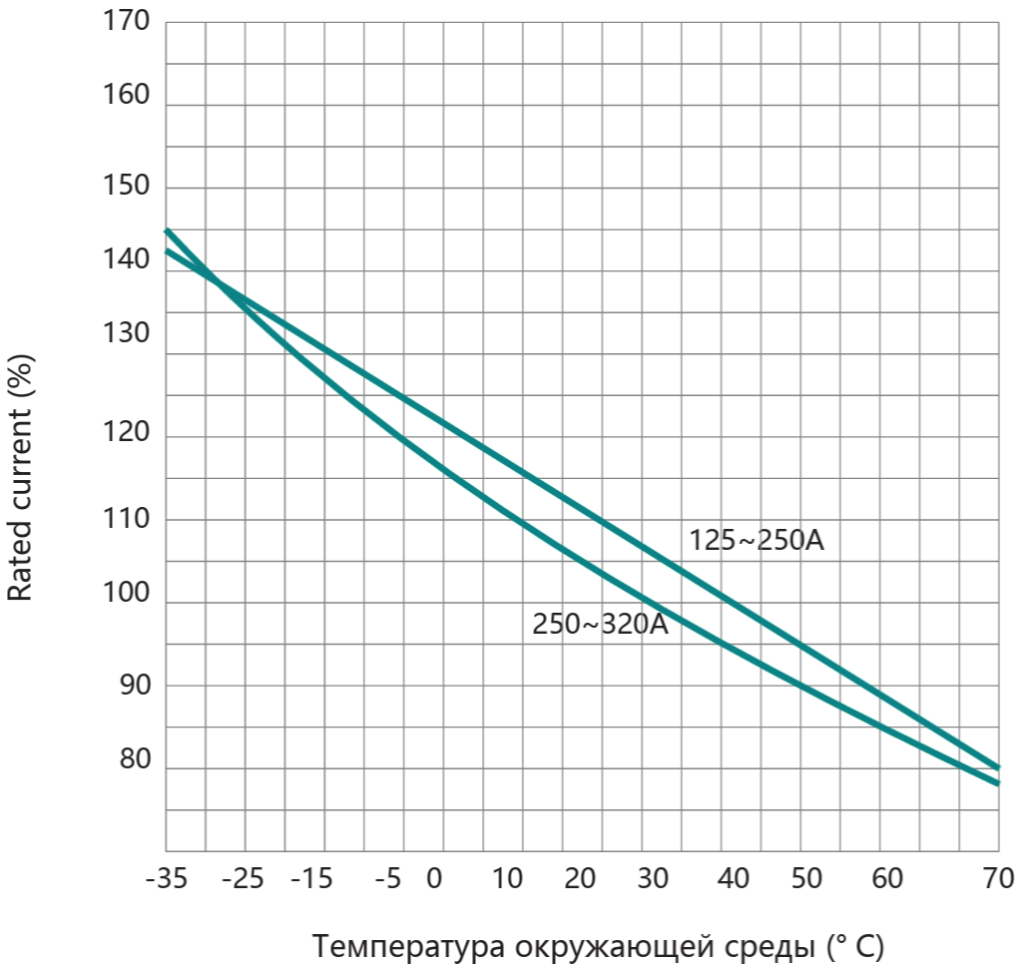

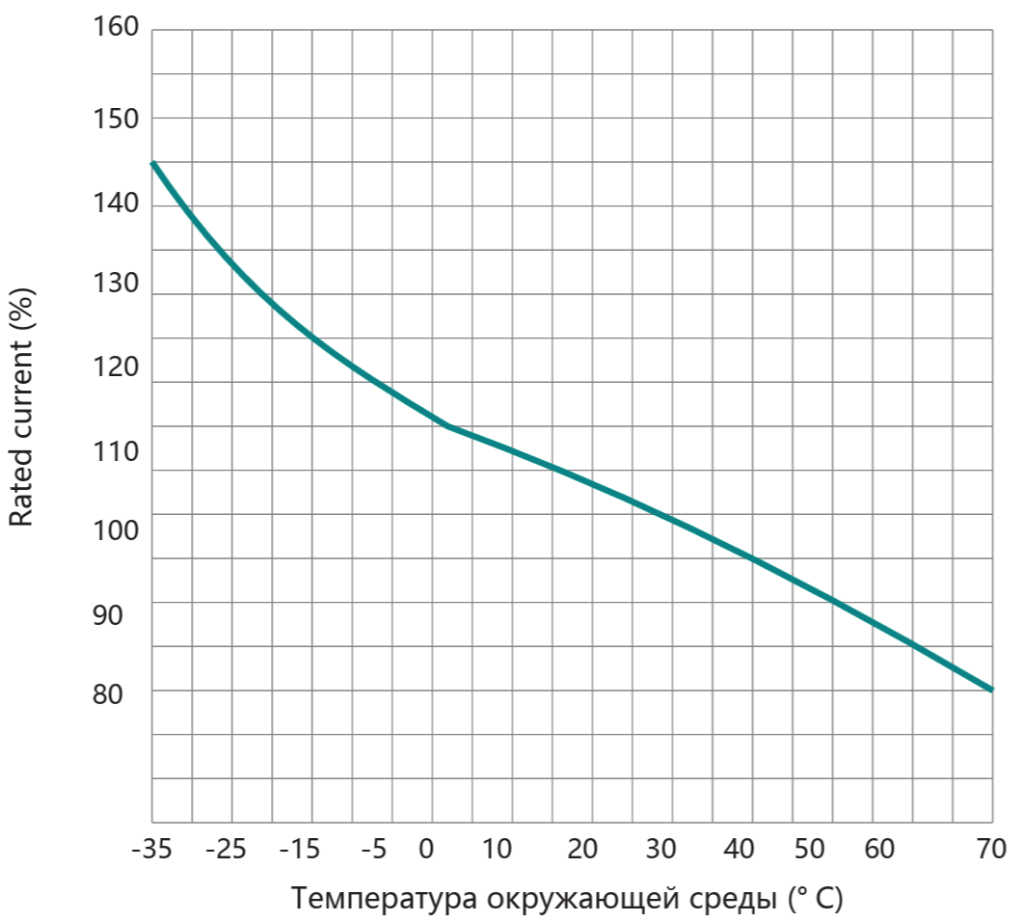

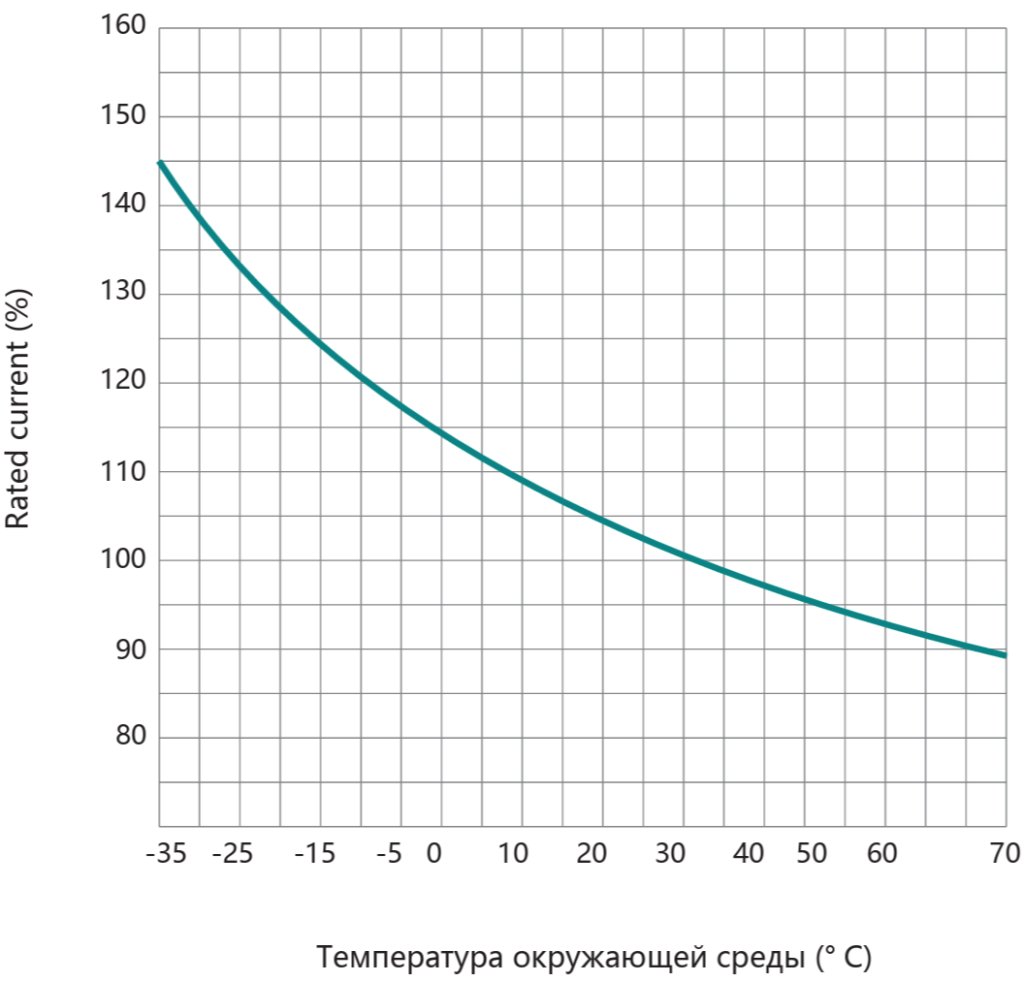

Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |
|
|
|
|
Кривая срабатывания |
Кривая компенсации влияния температуры |

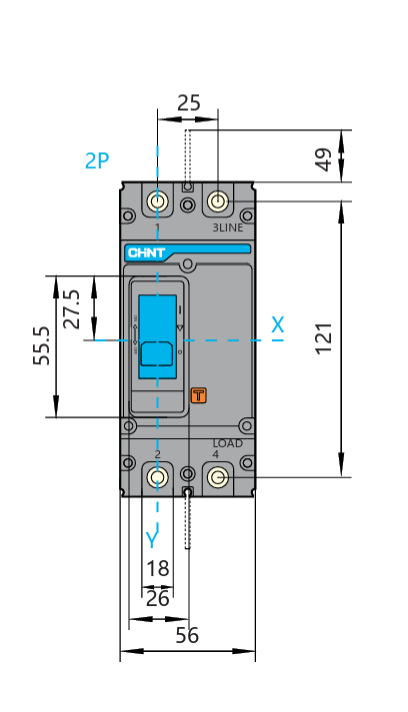

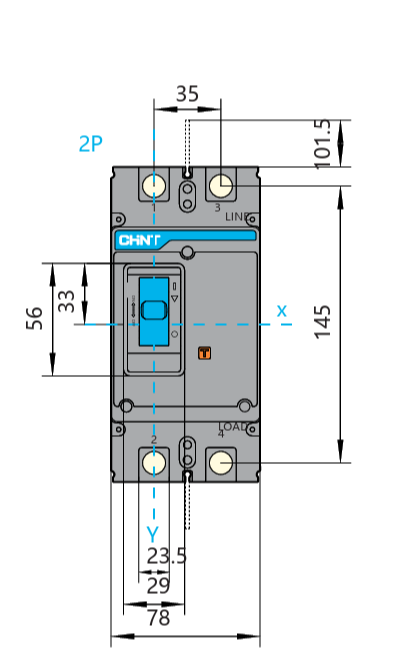

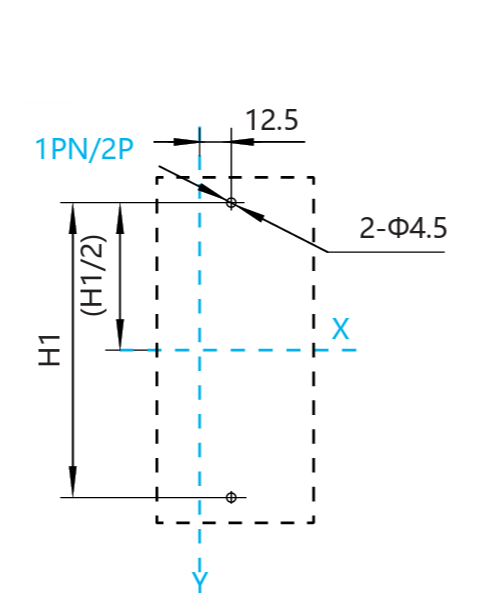

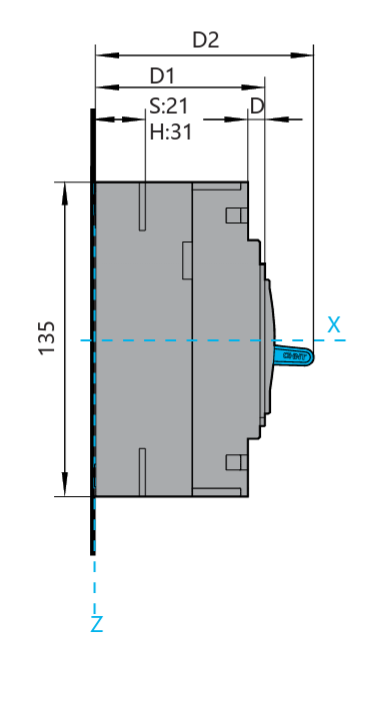

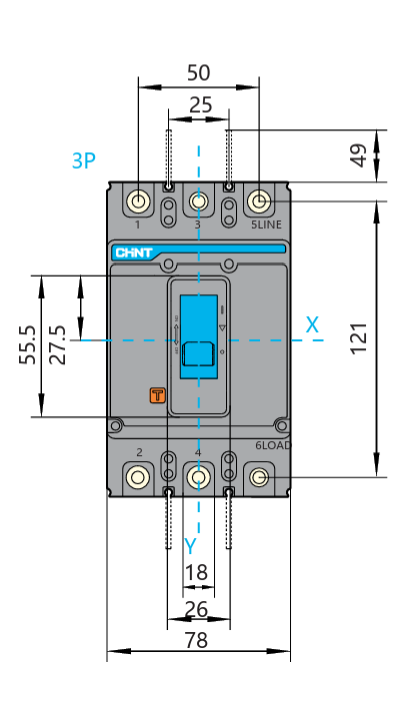

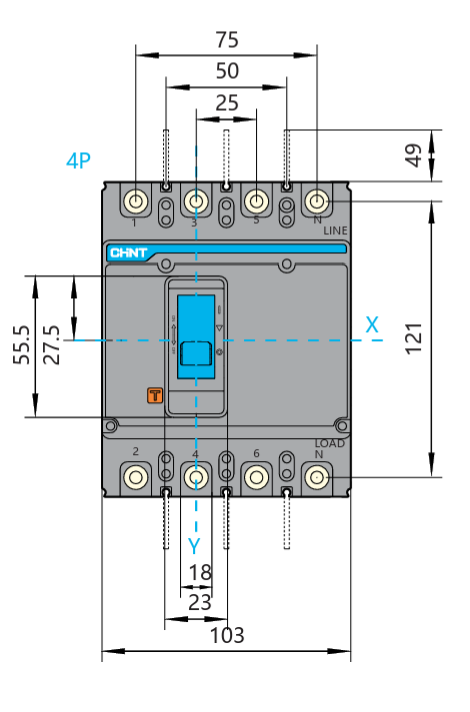

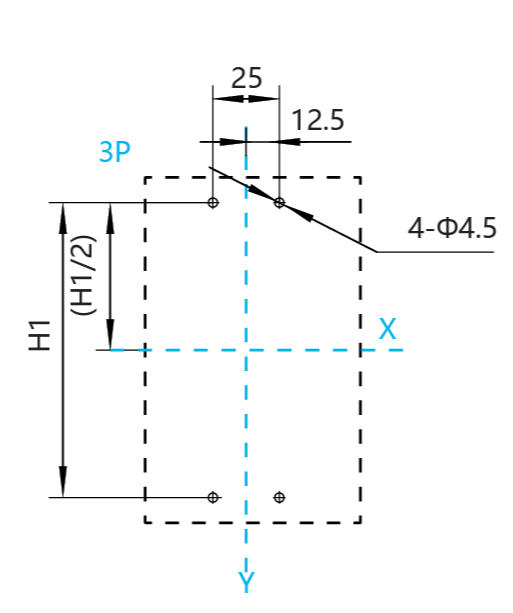

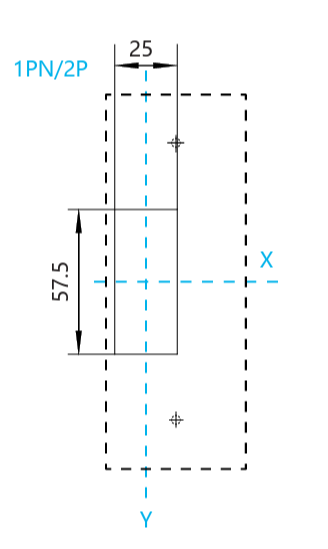

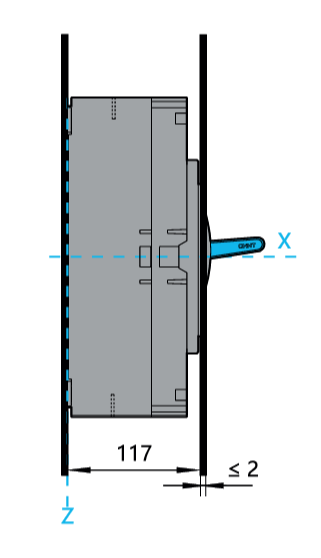

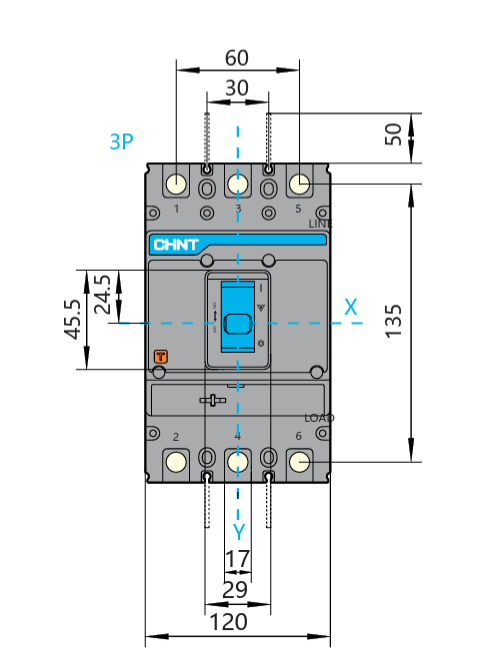

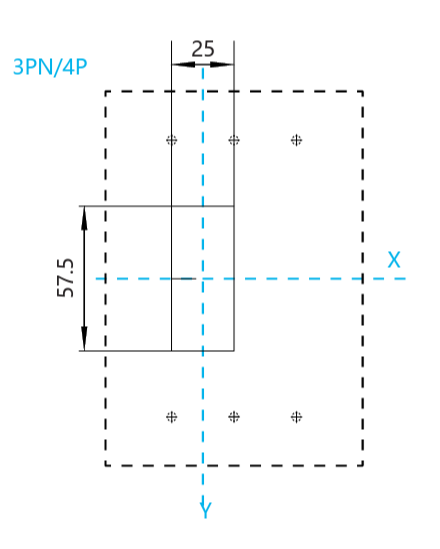

| Спецификация и модель | D1 | D2 | D | H1 | Замечание | ||
|---|---|---|---|---|---|---|---|
| 1PN/2P | 3P | 3PN/4P | |||||
| NXM-63S, 125S | 71 | 90 | 7 | 117 | 117 | 117 | 2P/3P/4P |
| NXM-63H, 125H | 81 | 100 | 7 | - | 117 | 117 | 3P/4P |

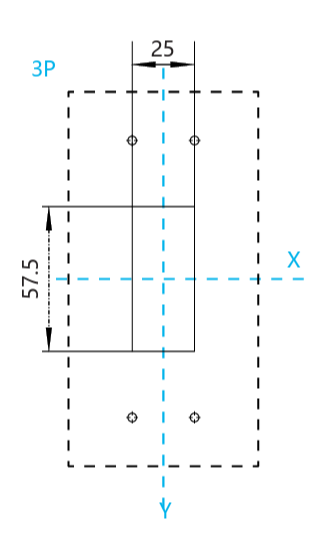

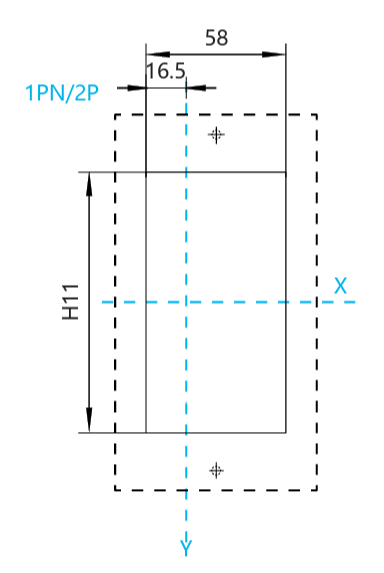

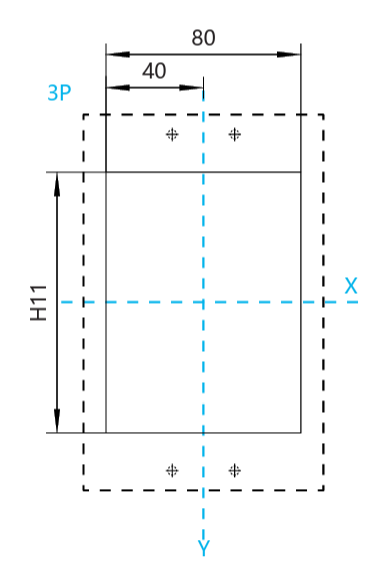

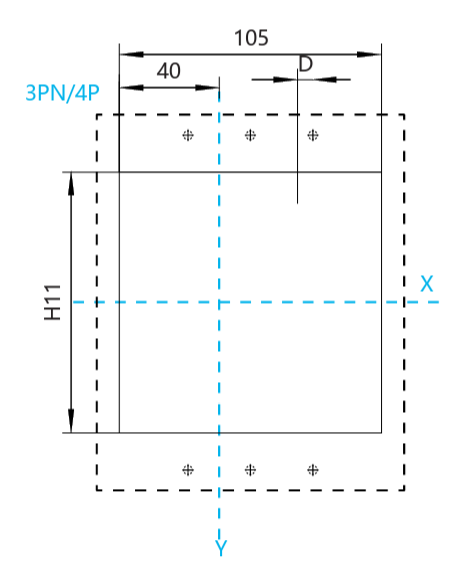

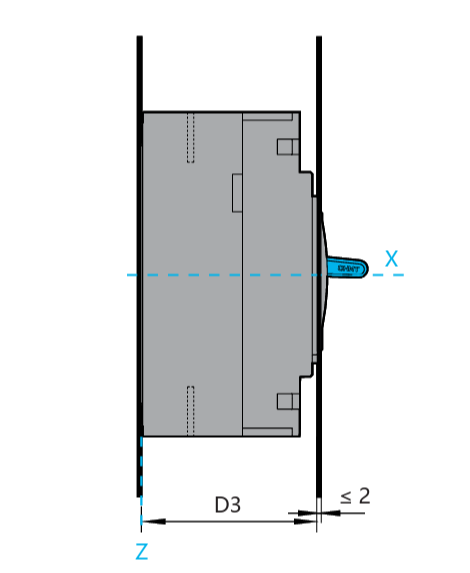

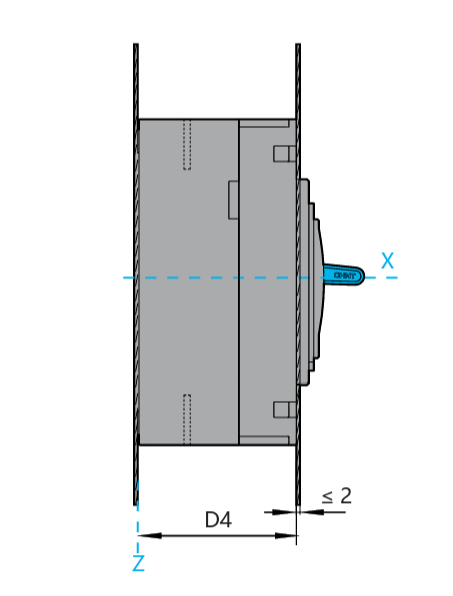

| Спецификация и модель | D3 | D4 | H11 | Замечание | ||
|---|---|---|---|---|---|---|
| 3P | 3PN/4P | |||||
| NXM-63S, 125S | 71,5 | 64,5 | 88 | 88 | 88 | 2P/3P/4P |
| NXM-63H, 125H | 81,5 | 74,5 | - | 88 | 88 | 3P/4P |

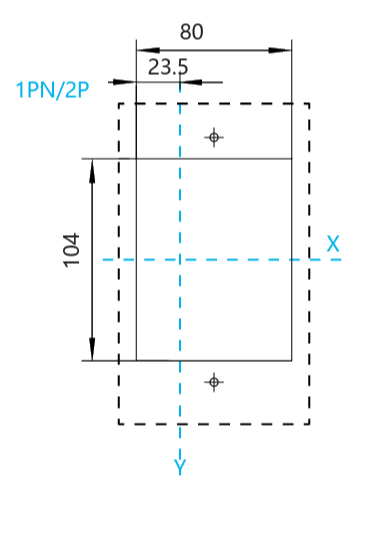

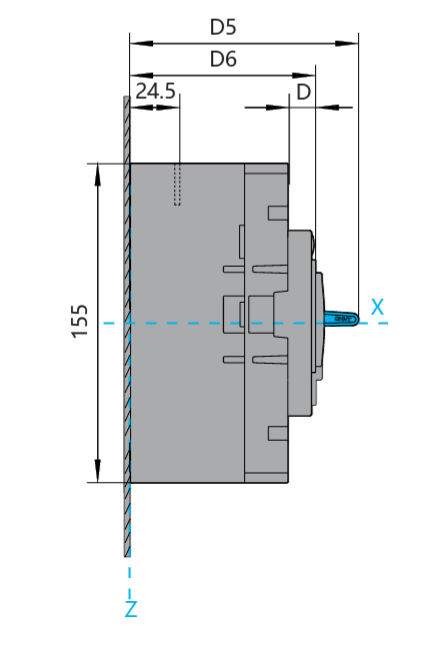

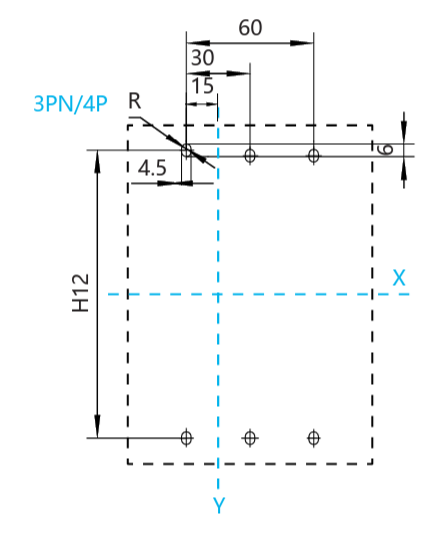

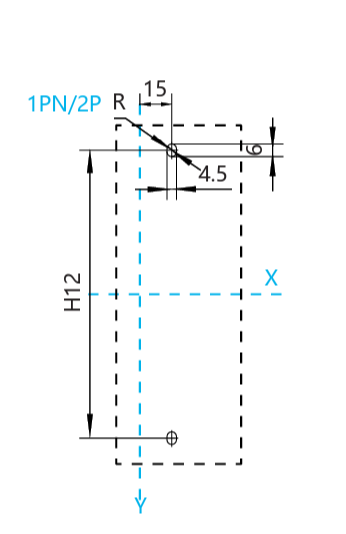

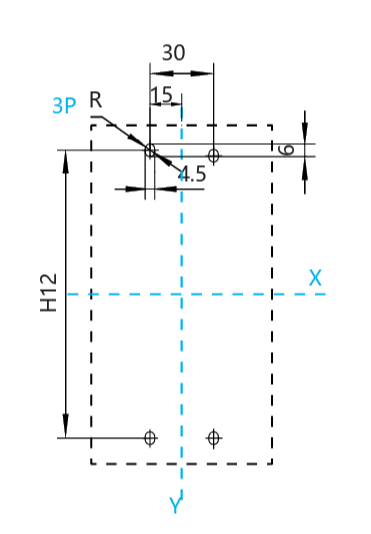

| Спецификация и модель | D1 | D5 | D | H12 | Замечание | ||
|---|---|---|---|---|---|---|---|
| 1PN/2P | 3P | 3PN/4P | |||||
| NXM-160S | 75,5 | 96 | 13,5 | 130,5 | 130,5 | 130,5 | 2P/3P/4P |
| NXM-160H | 91 | 112 | 13,5 | - | 130,5 | 130,5 | 3P/4P |
| NXMS-160F | 91 | 112 | 13,5 | 130,5 | 130,5 | 130,5 | 3P/4P |

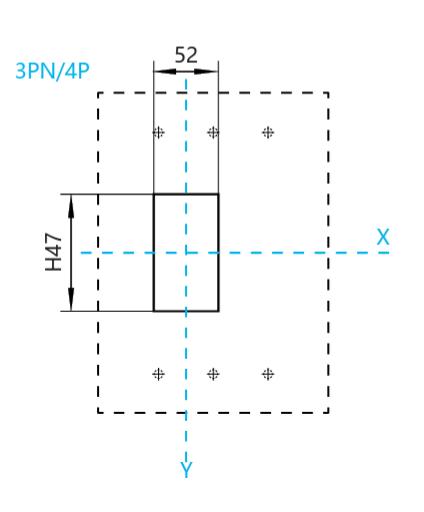

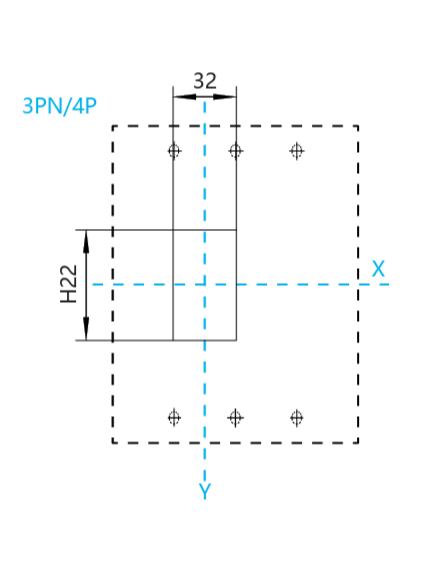

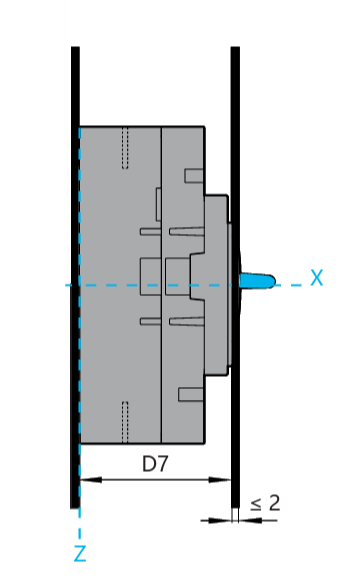

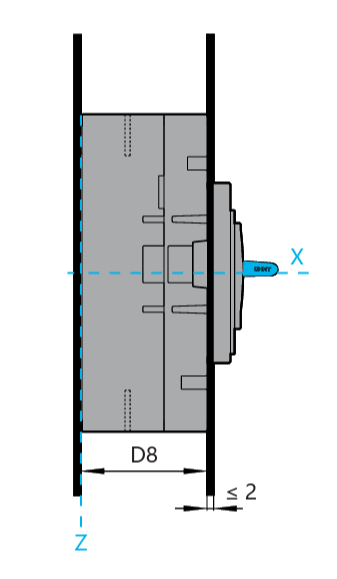

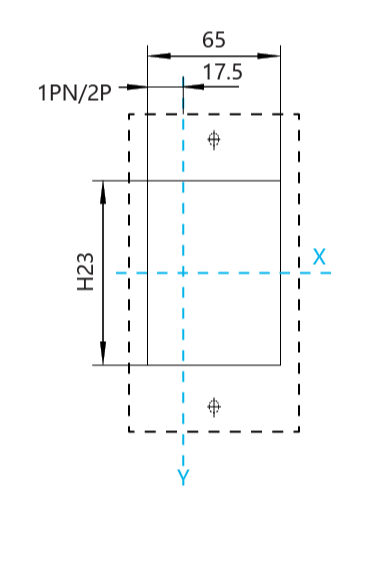

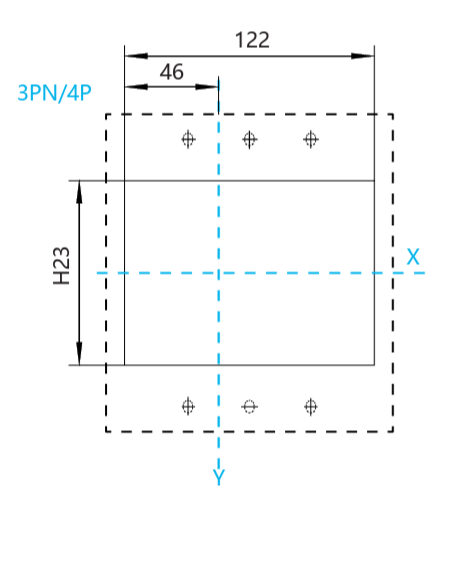

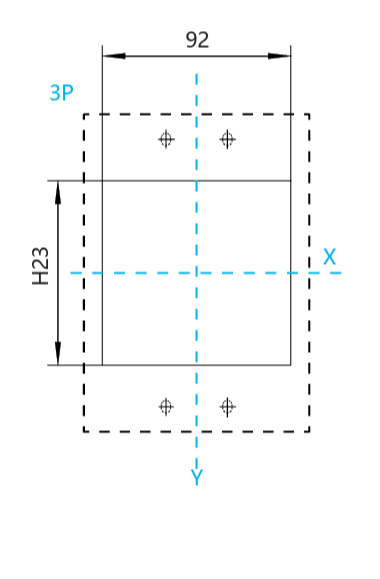

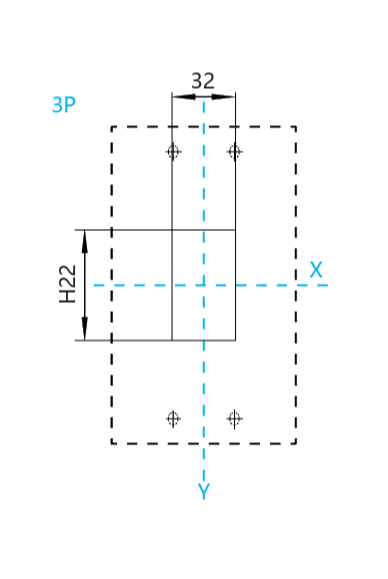

| Спецификация и модель | D7 | D8 | H22 | H23 | Замечание |
|---|---|---|---|---|---|
| NXM-160S | 75,5 | 62 | 54 | 90 | 2P/3P/4P |
| NXM-160H | 91 | 77,5 | 54 | 90 | 3P/4P |
| NXMS-160F | 91 | 77,5 | 54 | 92 | 3P/4P |

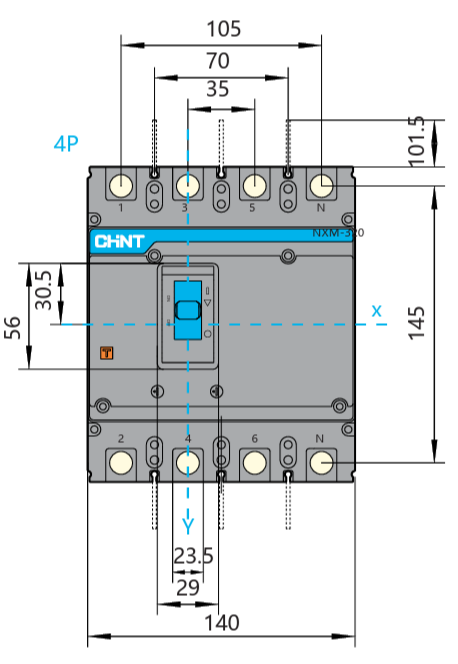

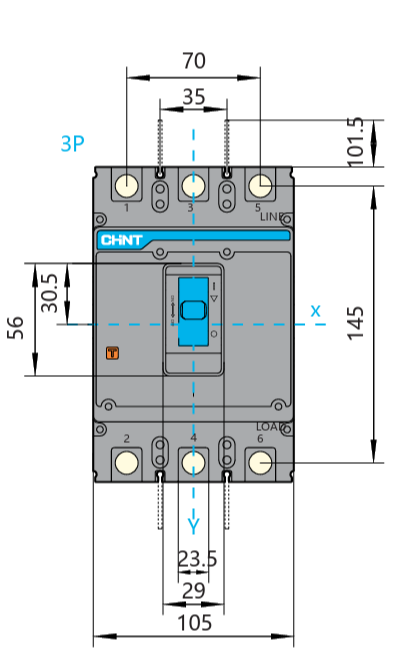

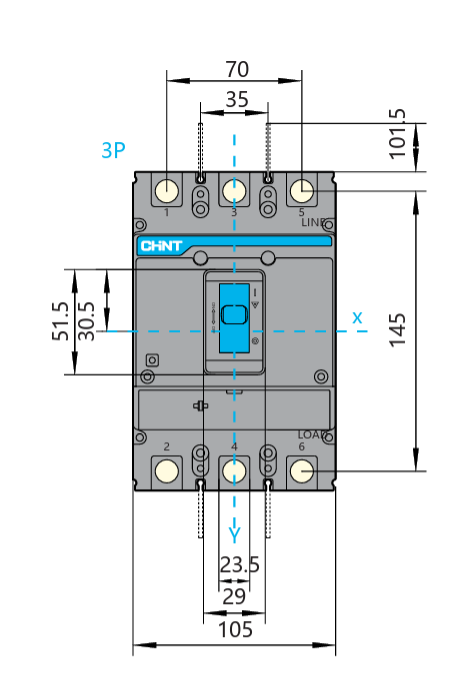

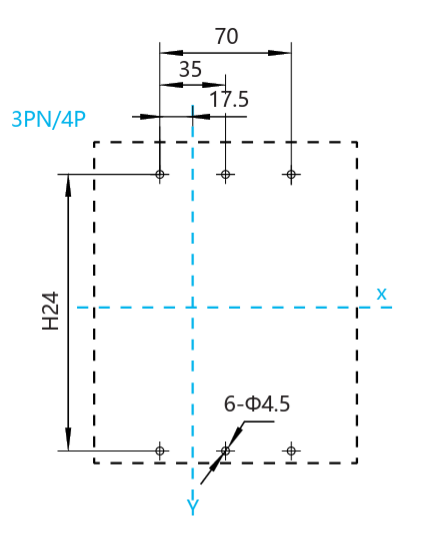

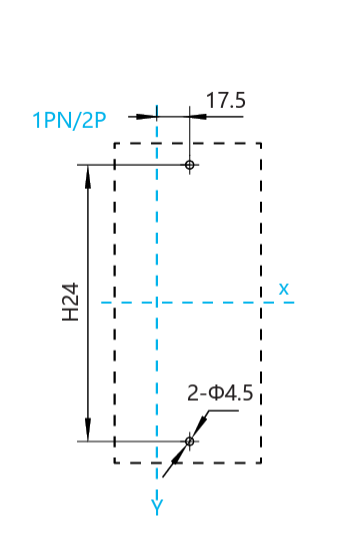

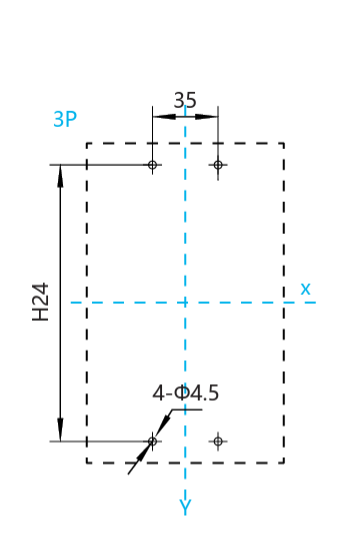

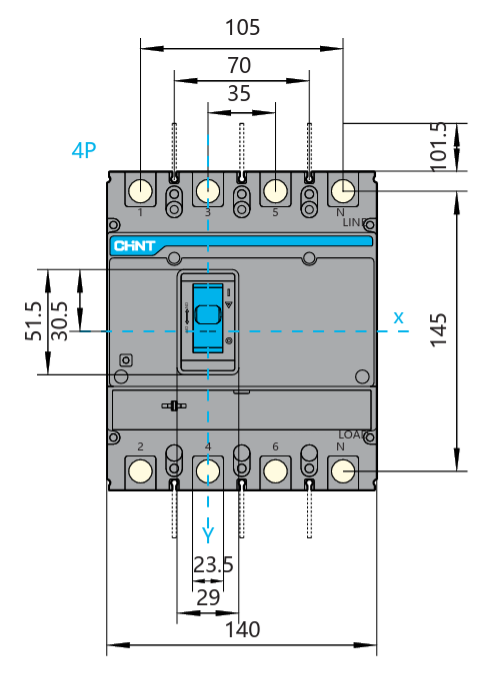

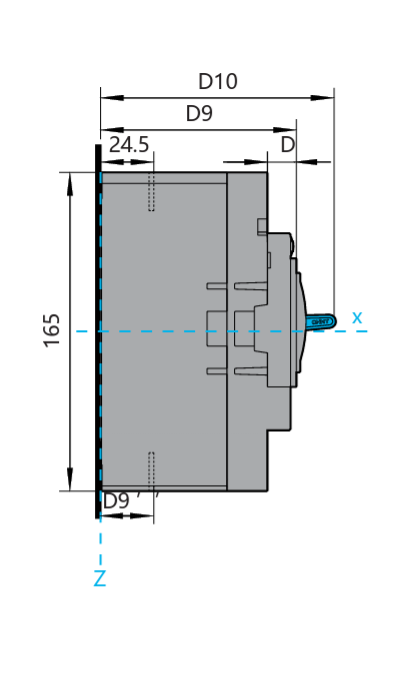

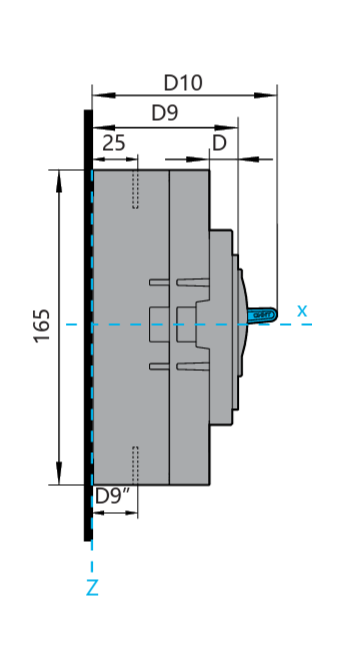

| Спецификация и модель | D9 | D9 | D10 | D | H24 | Замечание | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125/160A | 180/200A | 3PN/4P | 1PN/2P | 3P | 3PN/4P | ||||||
| NXM-250E/S | 77 | 22,8 | 23 | 23 | 98 | 15 | 126 | 126 | 126 | 2P/3P/4P | 98 |
| NXM-250F/H | 102 | 23 | 23,5 | 24 | 123 | 15 | - | 126 | 126 | 3P/4P | 123 |
| NXMS-250F/H | 102 | 25 | 24 | 123 | 15 | - | 126 | 126 | 3P/4P | 123 | |

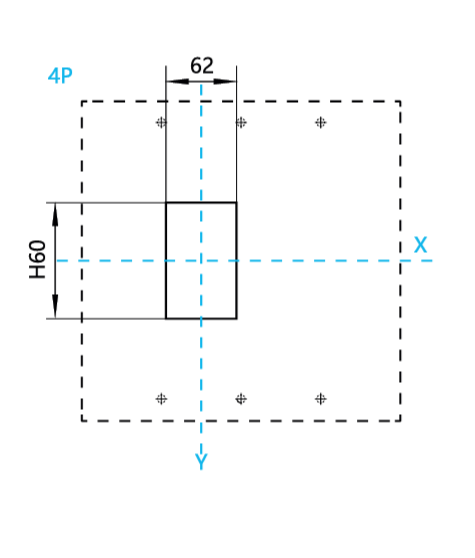

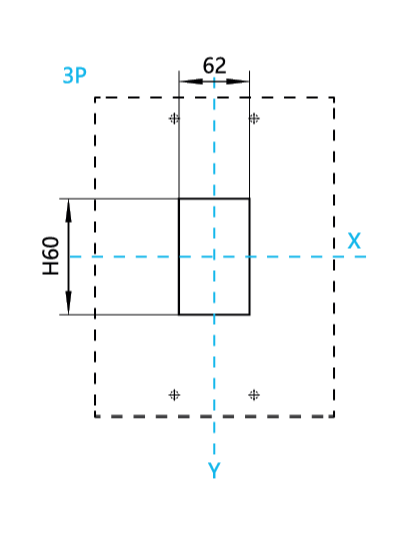

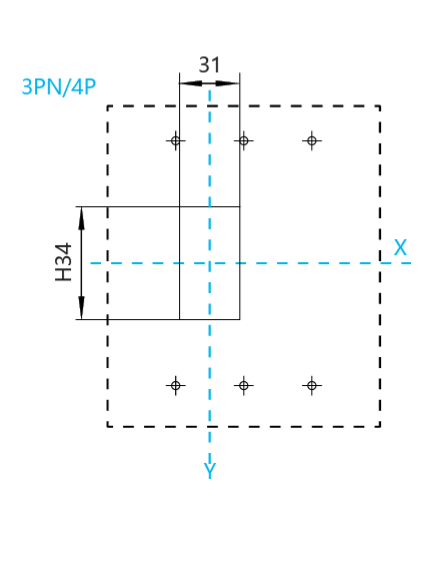

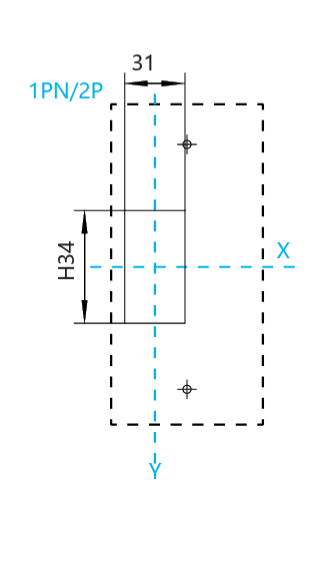

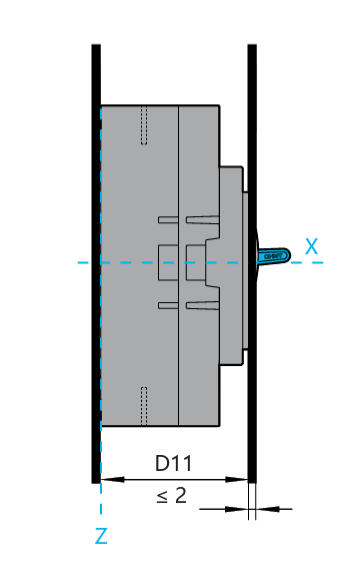

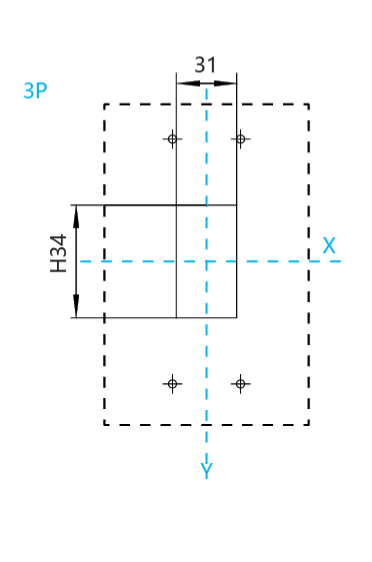

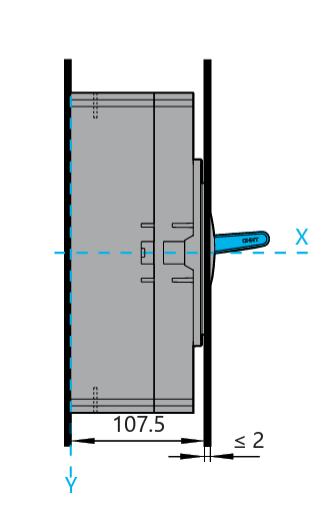

| Спецификация и модель | H34 | D11 | D12 | Замечание |
|---|---|---|---|---|
| NXM-250E/S | 58 | 77,5 | 62,8 | 2P/3P/4P |
| NXM-250F/H | 58 | 102,5 | 87,8 | 3P/4P |
| NXMS-250F/H | 53,5 | 102,5 | 87,8 | 3P/4P |

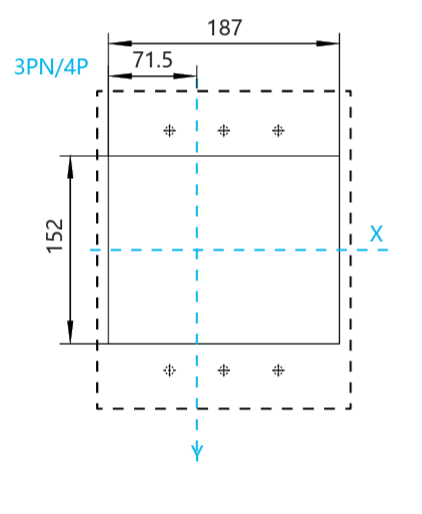

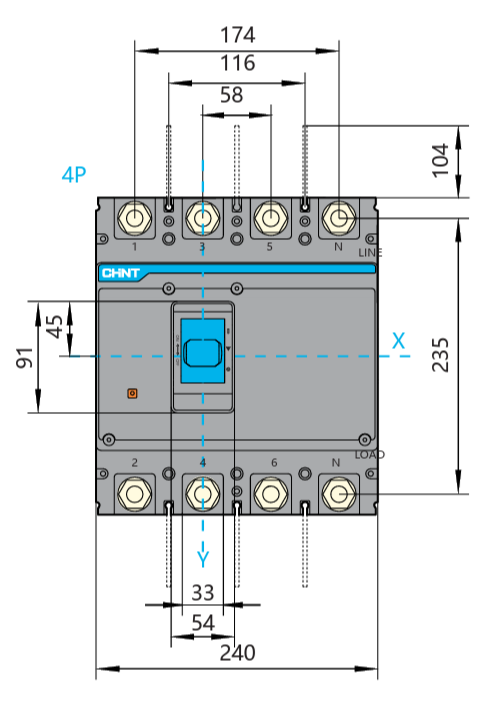

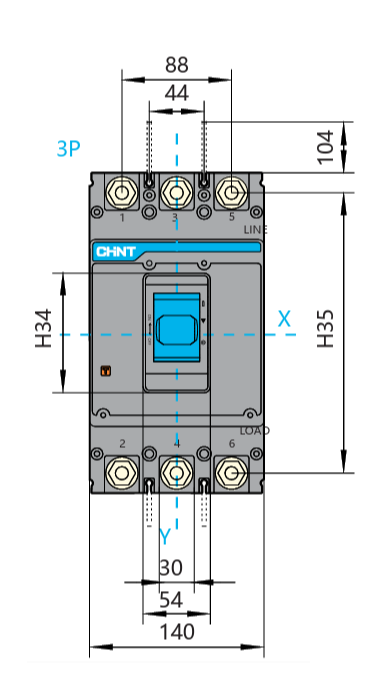

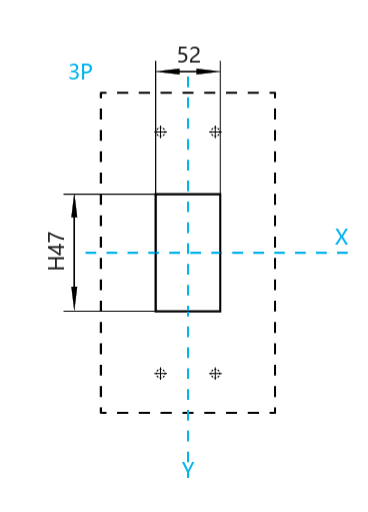

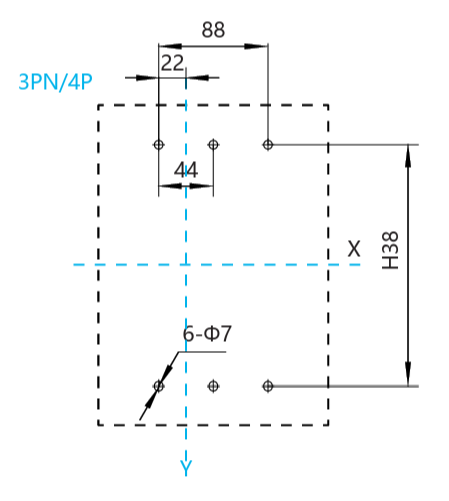

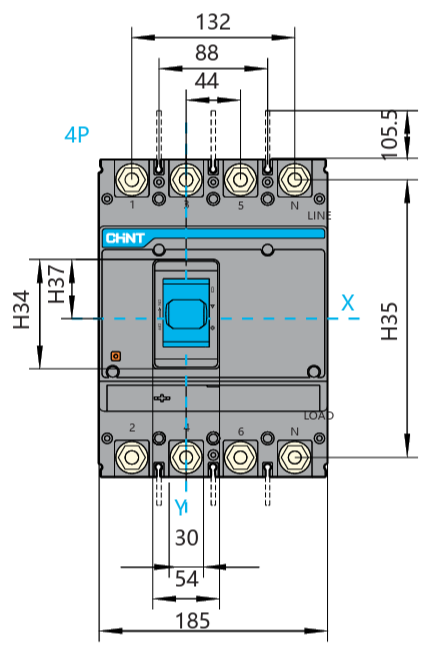

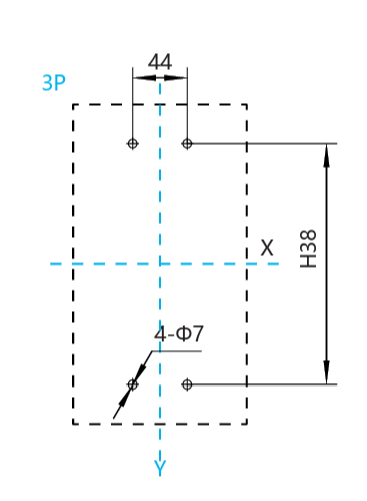

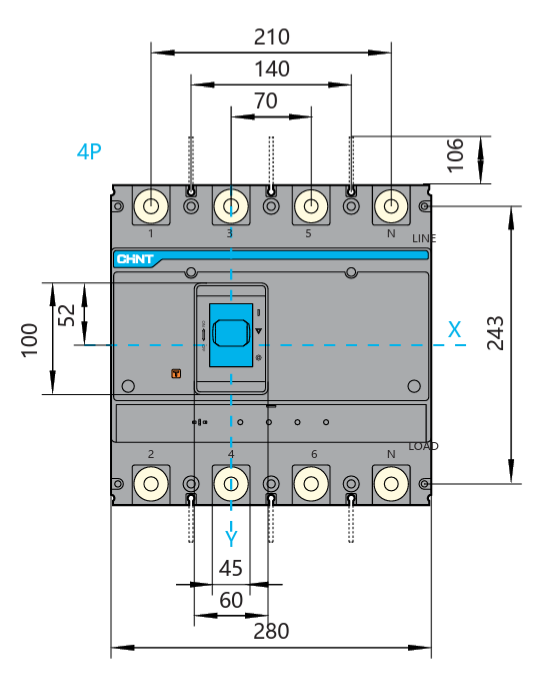

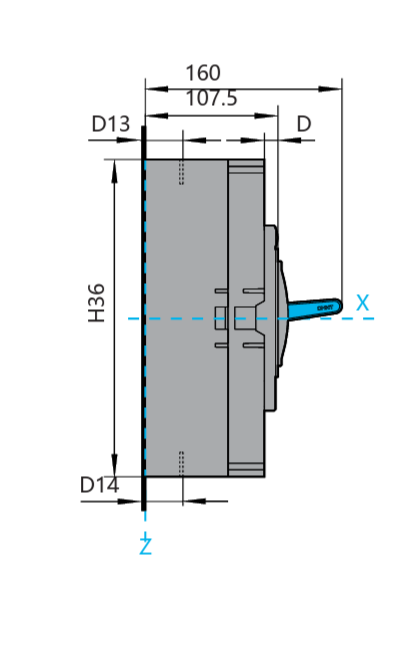

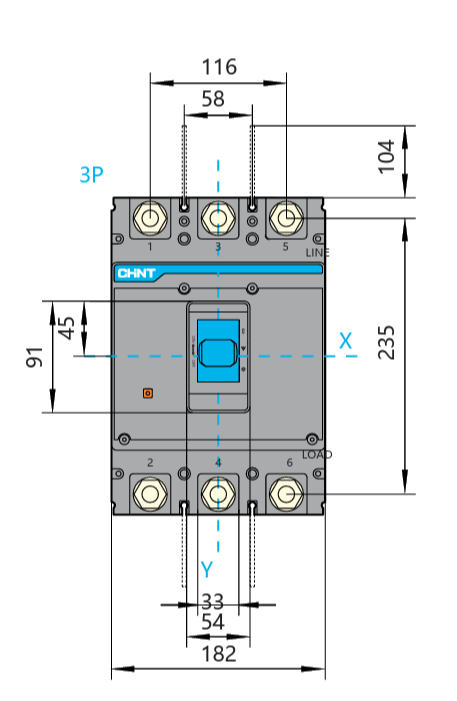

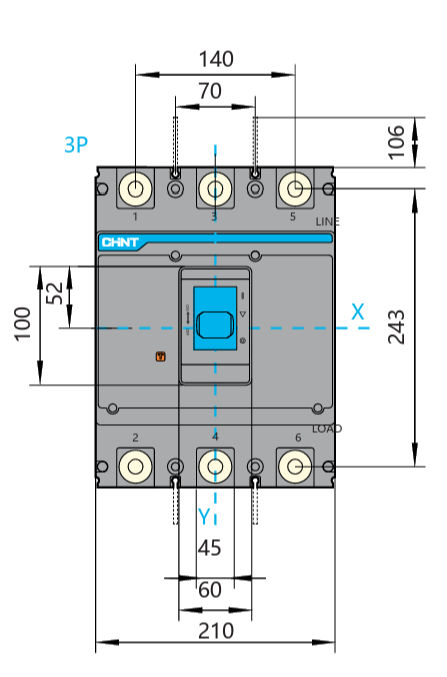

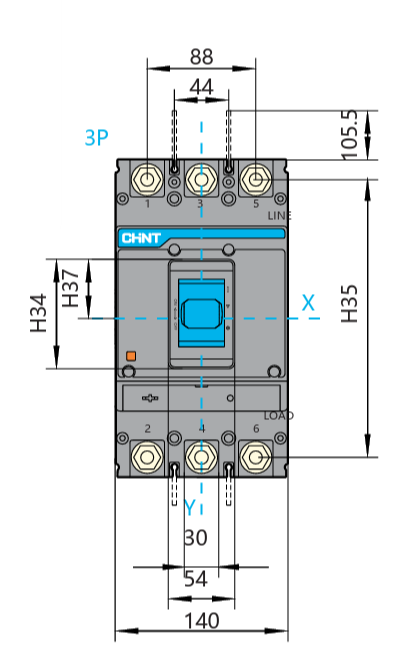

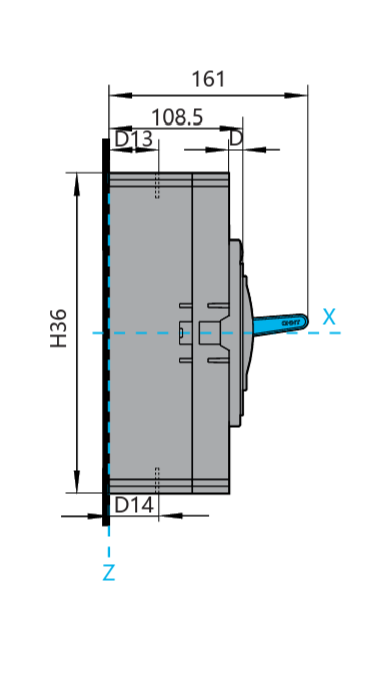

| Спецификация и модель | H34 | H35 | H36 | H37 | H38 | D13 | D14 | D | Замечание |
|---|---|---|---|---|---|---|---|---|---|
|
NXM-400S/H NXM-630S/H | 92 | 225 | 257 | 46 | 194 | 39,5 | 37,5 | 11 | 250A-280A |
| 40,5 | 37,5 | 300A-315A-320A | |||||||
| 38 | 350A-380A | ||||||||
| 39 | 400A-450A | ||||||||
| 41,5 | 39 | 500A-550A | |||||||
| 40,5 | 600A-630A | ||||||||
|
NXMS-400F/H NXMS-630F/H | 89 | 225 | 257 | 48 | 194 | 40 | 37,5 | 11 | 400A |
| 39,5 | 41 | 630A |

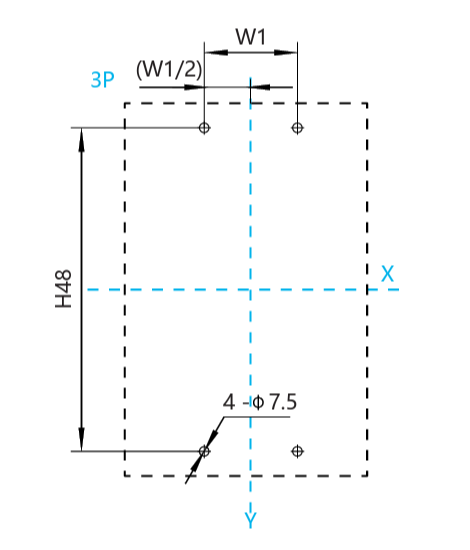

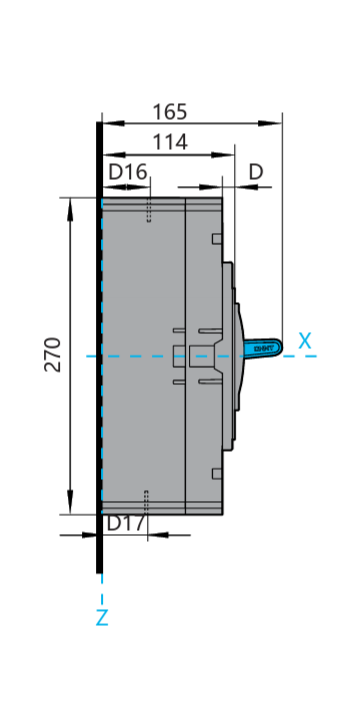

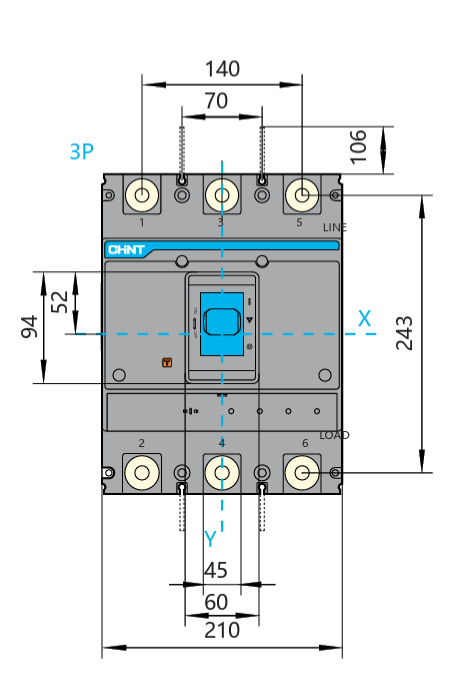

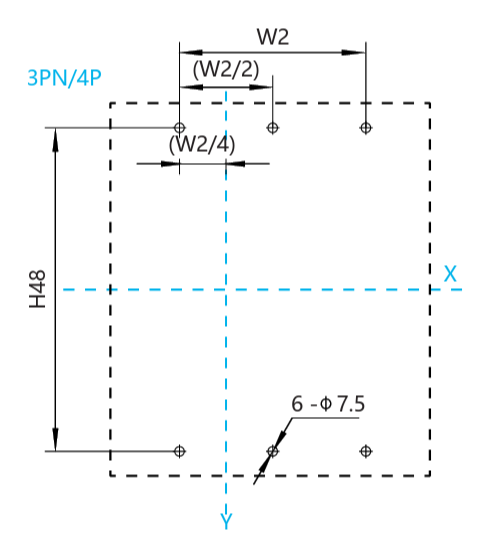

| Спецификация и модель | D16 | D17 | D | H48 | W1 | W2 | Замечание |
|---|---|---|---|---|---|---|---|
| NXM-800S/H | 43 | 41 | 10,5 | 200 | 58 | 116 | 630A |
| 44 | 42 | 10,5 | 200 | 58 | 116 | 700A | |
| 45 | 43 | 10,5 | 200 | 58 | 116 | 800A |

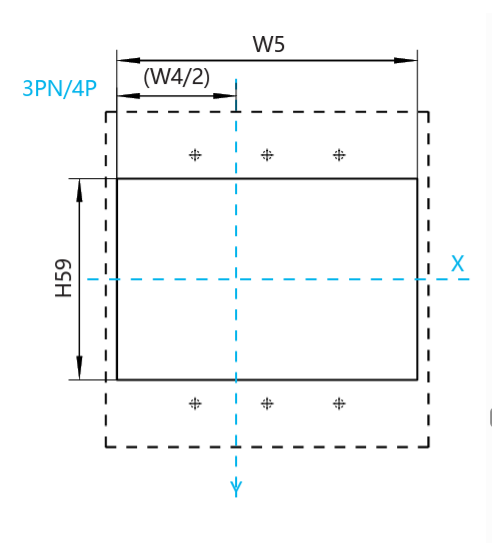

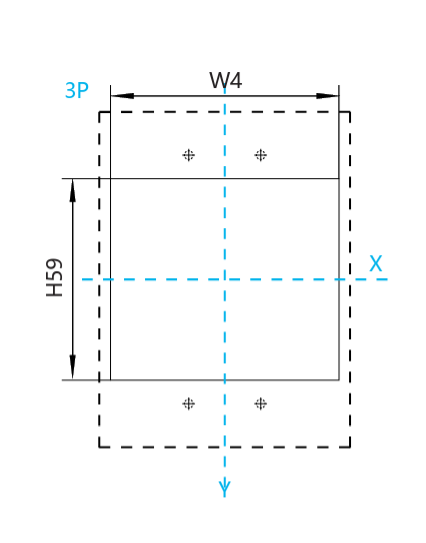

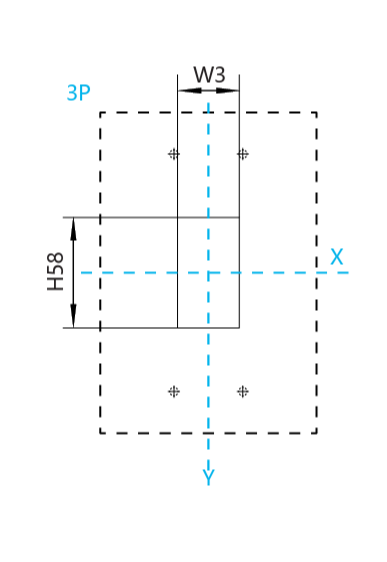

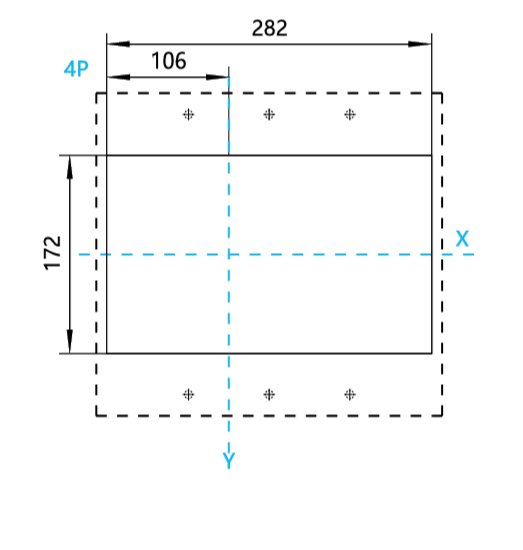

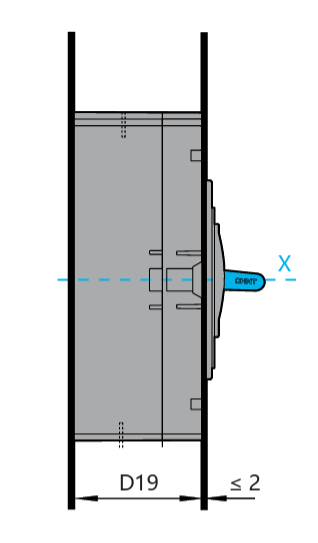

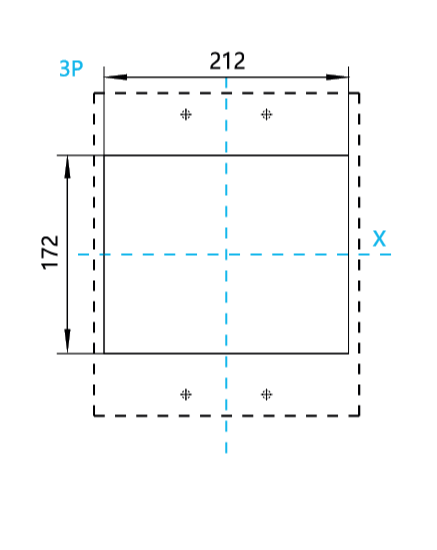

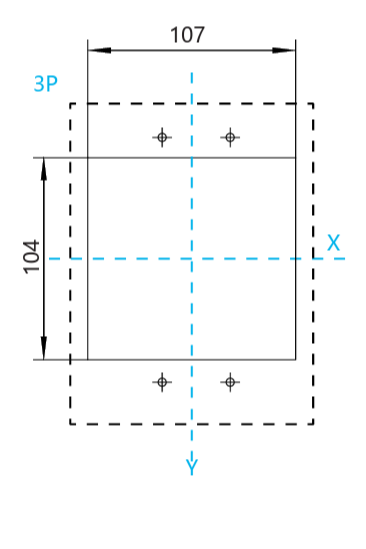

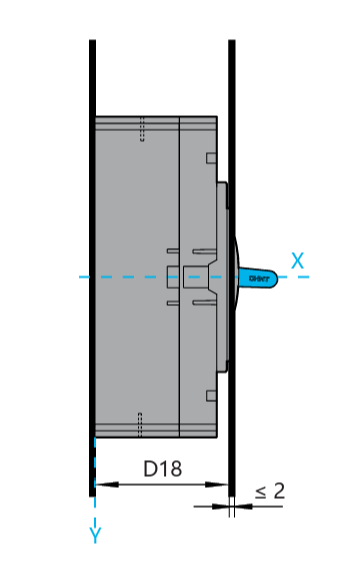

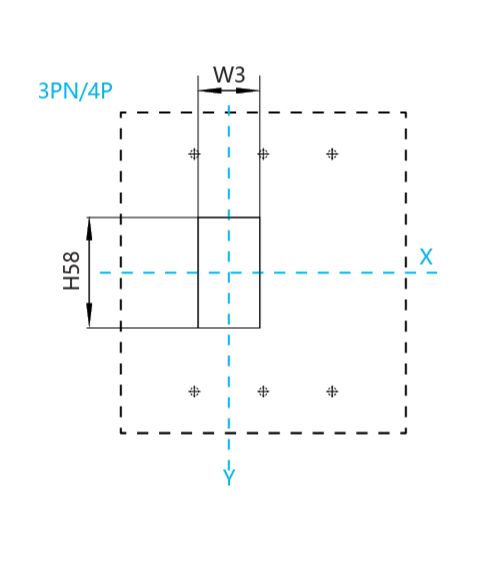

| Спецификация и модель | D18 | D19 | H58 | W3 | H59 | W4 | W5 | Замечание |
|---|---|---|---|---|---|---|---|---|
| NXM-800S/H | 114,5 | 104 | 93 | 52 | 162 | 184 | 242 | 3P/4P |
Вспомогательный контакт AX необходим для дистанционной индикации состояния замыкания (вкл.) или размыкания/срабатывания (выкл.), подключаемая к вспомогательной цепи автоматического выключателя.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | 8/M8 |
Например: код вспомогательного контакта типоразмера 63/125 с правосторонним монтажом: AX-M1R
| AX | Размыкание или самопроизвольное срабатывание |
FX12 FX14 |
| FX11 |
| Замыкание ON |
FX12 FX14 |
| FX11 |
| Рабочее напряжение (B) | AC-15 | DC-13 | ||
|---|---|---|---|---|
| AC380/400/415 | DC110 | DC220/250 | ||
| Рабочий ток (A) | 63~320 | 0,26 | 0,14 | 0,14 |
| 400~1000 | 0,4 | 0,2 | 0,2 | |
| 1250, 1600 | 0,47 | 0,27 | 0,27 | |
Вспомогательный контакт может быть подключен проводами к сигнальной лампе.
Оператор получает сведения о состоянии выключателя «ВКЛ» или «ВЫКЛ» с помощью индикаторной лампы без открытия шкафа распределения питания.
Сигнальный контакт AL используется при возникновении в нагрузке короткого замыкания, перегрузки, пониженного напряжения или при срабатывании автоматического выключателя. Причины выдачи аварийного сигнала:
• Перегрузка или короткое замыкание
• Срабатывание при пониженном напряжении
• Срабатывание по дифференциальному току
• Свободное расцепление с ручным управлением
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | 8/M8 |
Например: код сигнального контакта типоразмера 63/125 с левосторонним монтажом: AL-M1L
| AL | Разомкнут или замкнут OFF & ON | B12 B14 |
| B11 |
| Срабатывание | B12 B14 |
| B11 |
| Рабочее напряжение (B) | AC-15 | DC-13 | ||
|---|---|---|---|---|
| AC400 | DC110 | DC220 | ||
| Рабочий ток (A) | 63~320 | 0,26 | 0,14 | 0,14 |
| 400~1000 | 0,4 | 0,2 | 0,2 | |
| 1250, 1600 | 0,47 | 0,27 | 0,27 | |
Сигнальный контакт может быть соединен с индикаторной лампой, звуковым сигналом, и т.д., таким образом оператор может быть вовремя проинформирован в случае расцепления автоматического выключателя.
Расцепитель минимального напряжения UVT обеспечивает функцию защиты при пониженном напряжении, размыкает контакты автоматического выключателя при слишком низком напряжении питания, за счет чего производится защита электрического оборудования.
• Когда напряжение питания опускается (даже медленно) до 70…35% относительно номинального значения питания цепей управления, срабатывает расцепитель и надежно размыкает автоматический выключатель.
• Когда напряжение питания равно или превышает 85% относительно номинального значения питания цепей управления расцепителем минимального напряжения, автоматический выключатель гарантировано замыкается.
• Когда напряжение питания составляет менее 35% относительно номинального напряжения питания управления расцепителя, расцепитель должен предотвратить замыкание автоматического выключателя.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC230V | AC400V |
|---|---|---|
| Код | A1 | A2 |
Например: код расцепителя минимального напряжения типоразмера 63/125 400В с правосторонним монтажом: UV T-M1A2
| Типоразмер (A) | Код расцепителя минимального напряжения (VA или W) | |
|---|---|---|
| 230В AC | 400В AC | |
| 63/125 | 3,1 | 4 |
| 160 | 3,2 | 3,9 |
| 250/630 | 3,3 | 4,3 |
| 400/630 | 2,5 | 3,6 |
| 800 | 1,6 | 2 |
| 1000 | 1,6 | 2 |
| 1600 | 1,6 | 2 |
| Условия эксплуатации (XU6) | Надежность выключения | 35%~70% |
| Предотвращение замыкания | ≤35% | |
| Надежность замыкания | ≥85% | |
| Время реакции | 1 c | |
| Количество срабатываний | 1000 |
Независимый расцепитель срабатывает в зависимости от электрических сигналов, разрешая дистанционное и автоматическое управление автоматическими выключателями. Когда напряжение равно любому значению в диапазоне от 70 до 110% относительно номинального напряжения питания цепей управления.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V |
|---|---|---|---|---|---|
| Код | A1 | A2 | D1 | D2 | D3 |
Например: независимого расцепителя типоразмера 63/125 400В с левосторонним монтажом: SHT-M1A2L
| Типоразмер (A) | Код расцепителя минимального напряжения (VA или W) | ||||
|---|---|---|---|---|---|
| AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V | |
| 63/125 | 76 | 91,5 | 91 | 80 | 136 |
| 160 | 73 | 96,5 | 91 | 52,8 | 71 |
| 250/630 | 68,5 | 112 | 85,3 | 58 | 66 |
| 400/630 | 62,5 | 68 | 100 | 105 | 56 |
| 800 | 153 | 168 | 120 | 105 | 56 |
| 1000 | 153 | 163 | 120 | 105 | 56 |
| 1250/1600 | 175 | 183 | 140 | 143 | 286 |
| Надежная работа в диапазоне напряжений | 70%~110%XU | |
| Время электрической проводимости (импульсный режим) | минимум | 10ms |
| максимум | 1s | |
| Время реакции | 30ms | |
| Количество срабатываний | 1000 |
Моторный привод MD применяется для удаленного включения/выключения/повторного выключения автоматического выключателя, а также в устройствах автоматизации.
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
| Напряжение | AC220V/230V/240V | AC380V/400V/415V | DC24V | DC110V | DC220V |
|---|---|---|---|---|---|
| Код | A1 | A2 | D1 | D2 | D3 |
Например: код автоматического выключателя типоразмера 63/125 400В в литом корпусе с приводом от двигателя MD-M1A2
| Категория | Все серии |
|---|---|
| Вид конструкции | AC/DC |
| Характеристики напряжения | 230АС, 400AC, 220DC, 110DC, 24DC |
| Номинальная частота | 50/60 Гц |
|
|
Описание: SB1, SB2 - это отдельные кнопки включения и выключения; P1, P2 - клеммы подключения внешнего питания. P1 подключен к “+”, а P2 подключен к “-”, если источник внешнего питания - постоянный ток. |

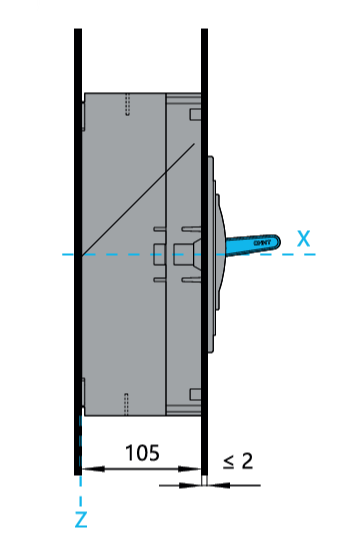

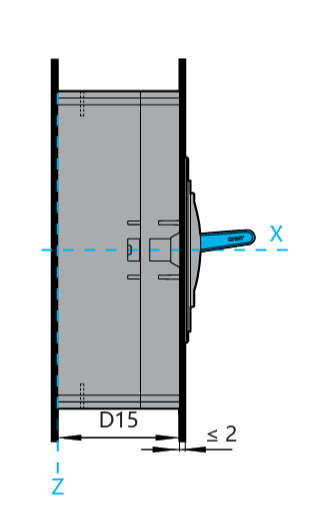

| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Глубина установки, H (мм) | 92 | 97 | 97,5 | 154 | 153 | 154,5 | 156 |
Поворотная рукоятка ERH осуществляет включение/выключение/повторное выключение с помощью поворотной рукоятки, которая удобна с точки зрения эргономики, имеет уникальную конструкцию и устройство передачи вращения.
Например: код механизма ручного управления типоразмера 63/125, работающего с расцеплением по дифференциальному току: ERH-M1LE
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |

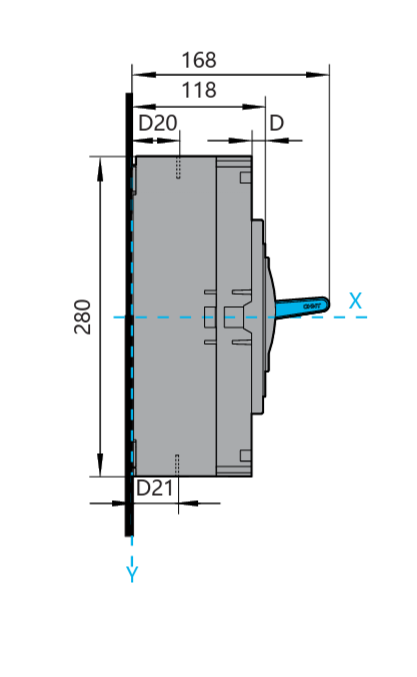

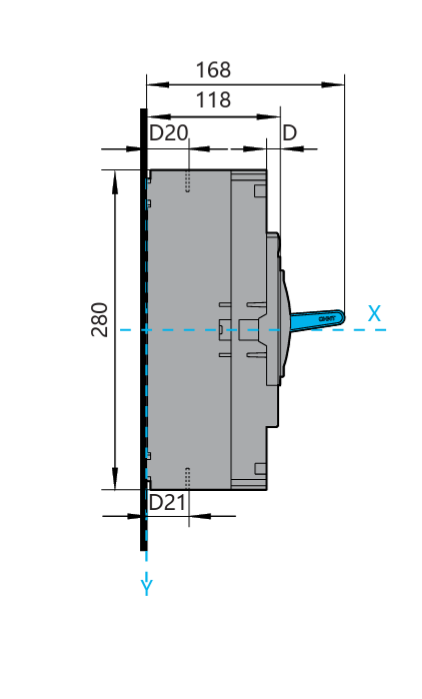

| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Глубина установки, (мм) | 53,5 | 61,5 | 63,5 | 98 | 97 | 97 | 68,5 |

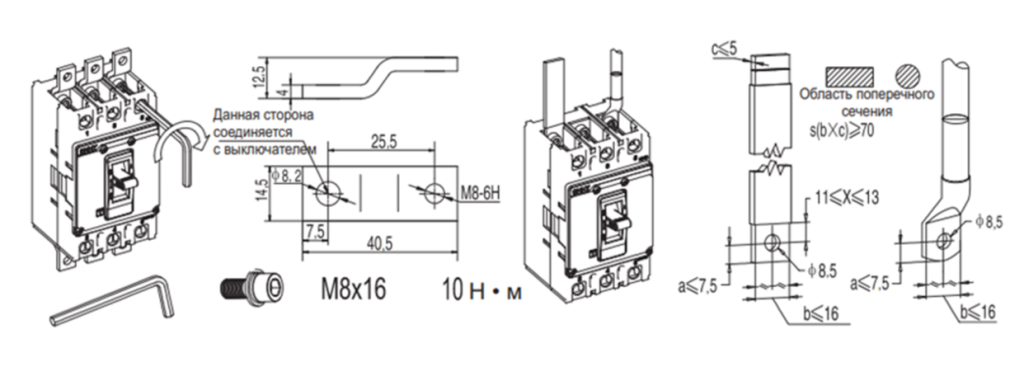

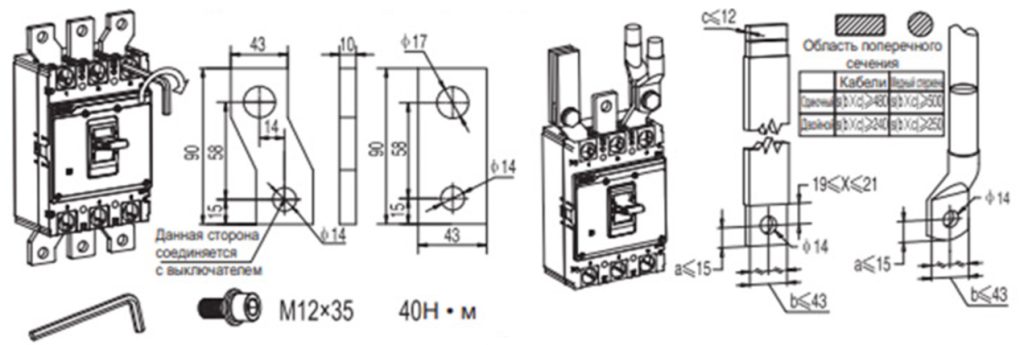

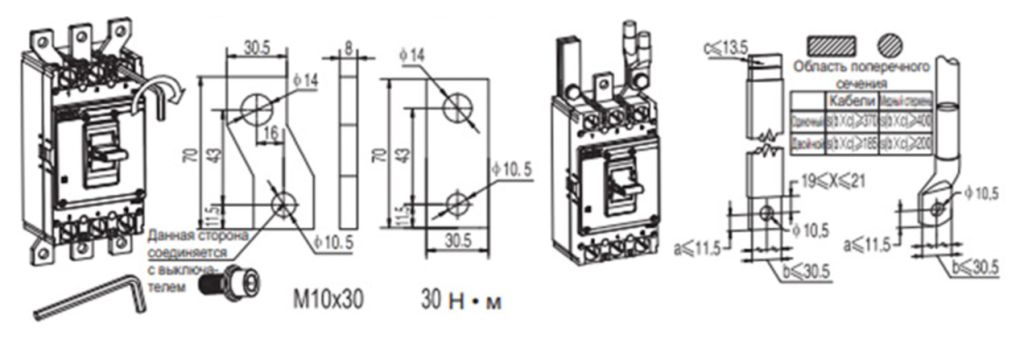

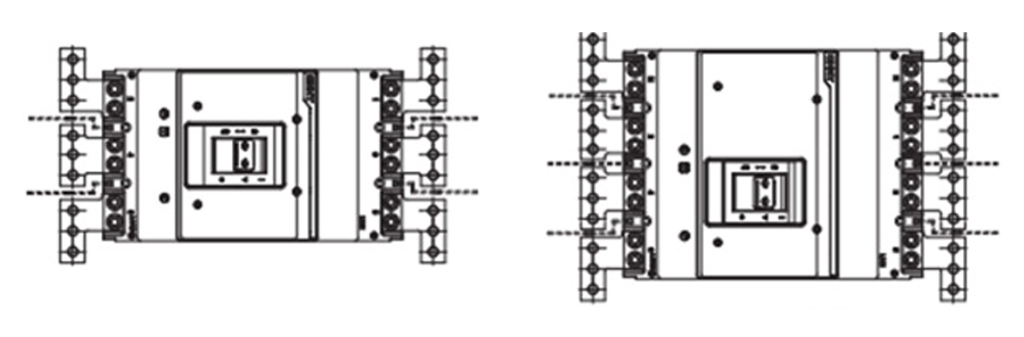

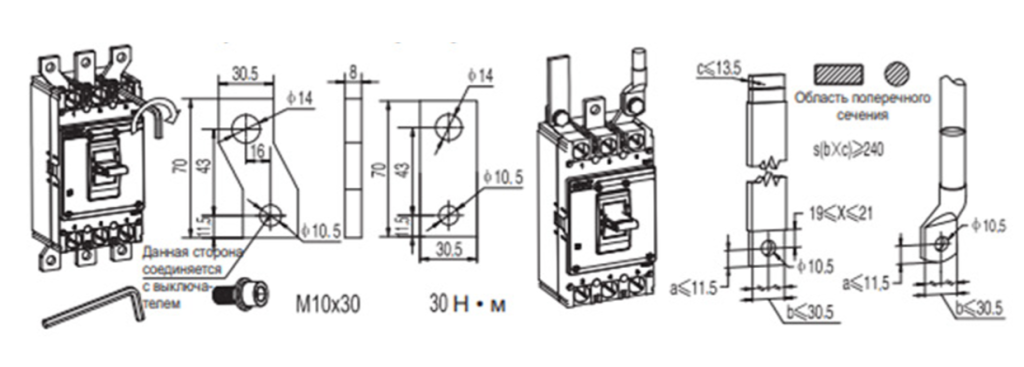

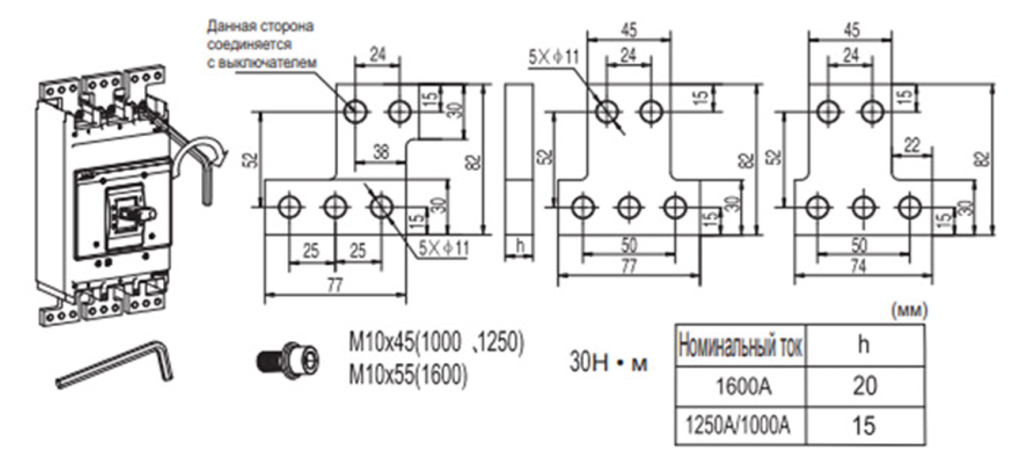

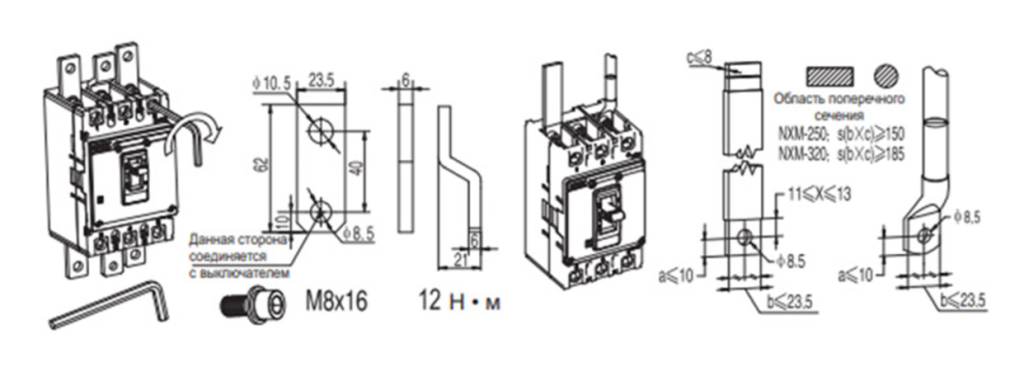

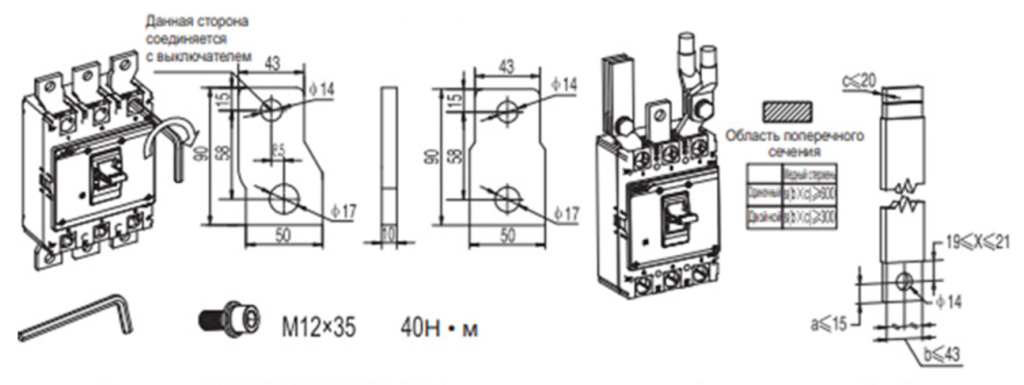

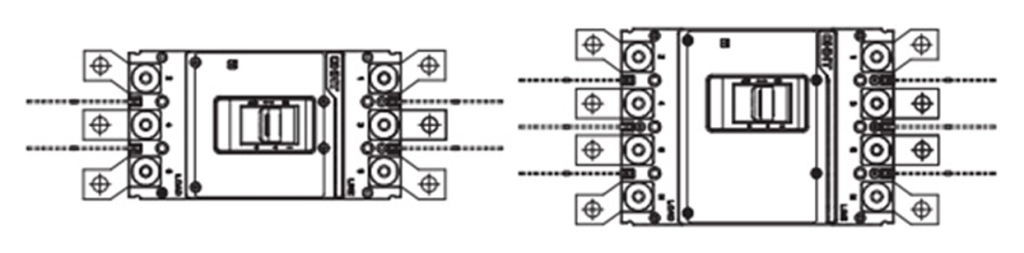

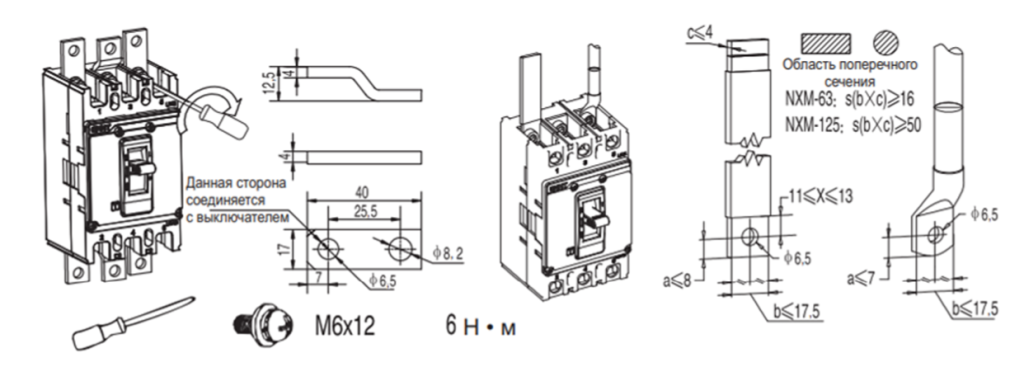

Выводы для переднего подключения FCP обеспечивают автоматическому выключателю гибкий способ подключения проводов. Межфазное расстояние можно увеличить с помощью вспомогательных устройств, т.е. увеличить расстояние между соседними клеммами фаз на входе и выходе выключателя и, таким образом, увеличить безопасность между линиями.
Например: код 3-полюсного автоматического выключателя типоразмера 63/125 с выводами для переднего подключения: FCP-M13
| Типоразмер | 63/125 | 160 | 250 | 400/630 | 800 | 1000 | 1250/1600 |
|---|---|---|---|---|---|---|---|
| Код | М1 | M2 | M3 | M4 | M5 | M6 | M7 |
Для проверки работоспособности выключателя необходимо в ручном режиме включить выключатель, а затем произвести имитацию «автоматического срабатывания выключателя» путем нажатия на тестовую кнопку. Убедившись в том, что монтаж и подключение выполнены правильно, включите выключатель.
Для включения выключателя, находящегося в расцепленном положении, необходимо произвести операцию взвода, для чего ручку перевести до упора в сторону знака «О», а затем включить выключатель, переведя ручку в сторону «I».
1. Температура эксплуатации и хранения: от -35 до +70 °C; среднее значение в течение 24 часов не должно превышать +35 °C; при температуре окружающей среды от -40 до +70 °C пользователи должны учитывать снижение эксплуатационных характеристик или предусмотреть компенсацию температуры.
2. Высота над уровнем моря: ≤ 2000 м.
Степень загрязнения: 3.
Степень защиты: IP40.
3. На месте монтажа относительная влажность не должна превышать 50% при макс. температуре +40 °С, более высокая относительная влажность допускается при более низкой температуре. Например, относительная влажность может составлять 90% при +20 °С, необходимо принять специальные меры для предотвращения выпадения росы.
