Ограничители импульсных перенапряжений NU6

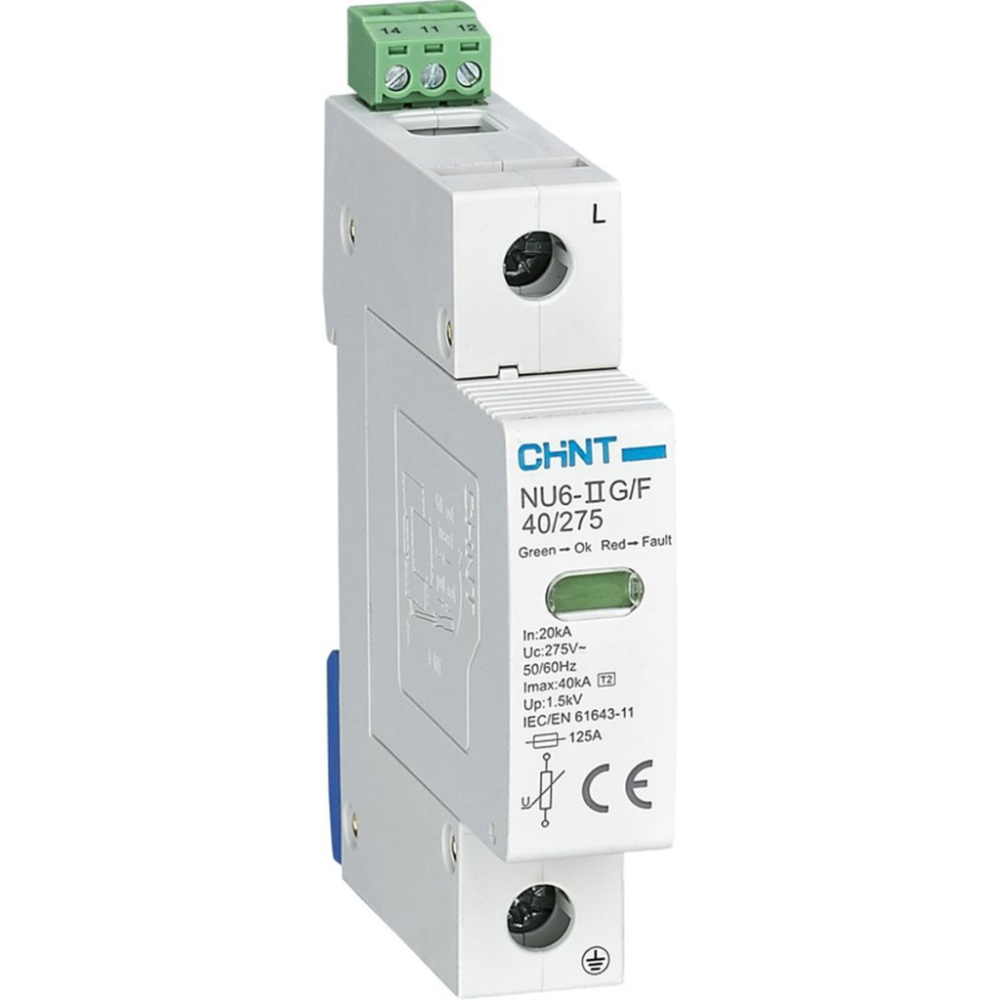

Ограничители импульсных перенапряжений серии NU6-IIG предназначены для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Они предназначены для использования в системах заземления: TN, TT, IT. Ограничители перенапряжения протестированы ударной волной 8/20 мкс.

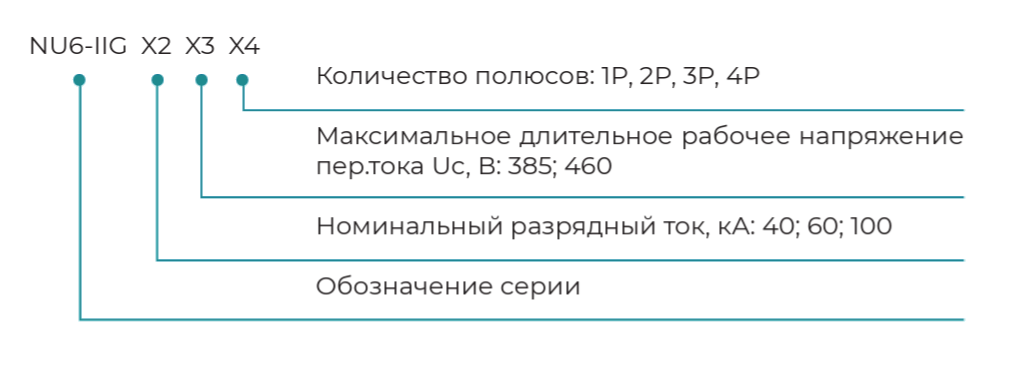

Название параметра | Значение | |
---|---|---|
Соответствие стандартам | МЭК 61643-1, МЭК 61643-11 | |
Количество полюсов | 1P, 2P, 3P, 4P | |
Номинальное рабочее напряжение (Ue), В | 240/415 | |
Номинальная частота (f), Гц | 50/60 | |
Номинальный разрядный ток, кА | 15, 25, 40 | |
Максимальный разрядный ток, кА | 40, 60, 100 | |
Максимальное рабочее напряжение, В | AC385, AC460 | |
Характеристики вспомогательных контактов | Исполнение | 1НO+1НЗ |
Номинальное рабочее напряжение (Un), В | AC125 | |
Номинальный ток ток (In), А | 3 | |
Установка и присоединение | Установка | На DIN-рейку 35 мм |
Сечение медного кабеля для верхних/нижних зажимов, мм2 | 1÷16 | |
Момент затяжки винтов, Нм | 2,0 |
Макс. длительное рабочее напряжение пер.тока Uc, В | Уровень защиты Up, кВ | Максимальный разрядный ток In (8/20 мкс), кА | Номинальный разрядный ток Imax (8/20 мкс), кА | Категория размещения защищаемого аппарата |
---|---|---|---|---|
385 | 1,8 | 40 | 15 | II, III |
460 | 2,0 | II, III | ||
385 | 1,8 | 60 | 25 | II, III |
460 | 2,0 | II, III | ||
385 | 1,8 | 100 | 40 | II, III |
460 | 2,0 | III |
▶ Напряжение защищаемой сети должно быть ≤ Uc.
▶ Up < максимального выдерживаемого импульсного напряжения Uimp защищаемого аппарата.
▶ Устройства защиты следует выбирать в соответствии с системой заземления и режимом защиты.
Макс.рабочее напряжение сети Uc, В пер. тока | Система заземления | Режим защиты | Сеть | Количество |
---|---|---|---|---|
385 | TN-S | L-PE, N-PE, L-N | 1-фазная; 3-фазная 5-проводная | 1, 2, 3, 4 |
TN-C | L-PE | 1-фазная; 3-фазная 4-проводная | 1, 2, 3 | |
TT | L-PE, N-PE, L-N, L-L | 1-фазная; 3-фазная 4-проводная | 1, 2, 3, 4 | |
460 | TN-S | L-PE, N-PE, L-N, L-L | 1-фазная; 3-фазная 5-проводная | 1, 2, 3, 4 |
TN-C | L-PE, L-L | 1-фазная; 3-фазная 4-проводная | 1, 2, 3 | |
IT | L-PE, N-PE, L-L | 1-фазная; 3-фазная 4-проводная | 1, 2, 3, 4 | |
TT | L-PE, N-PE, L-N, L-L | 1-фазная; 3-фазная 5-проводная | 1, 2, 3, 4 |
1. Устройство состоит из двух частей: сменного защитного картриджа 4 и основания 2. 2. Картридж снабжен индикатором срабатывания 3, который меняет положение, когда устройство срабатывает по аварии и непригодно для дальнейшего использования. Заменить картридж 4 можно без отсоединения основания 2 от защищаемой цепи. 3. Ключ 1 предназначен для индикации максимального рабочего напряжения, а также во избежание установки в основание 2 неподходящего картриджа 4. |
|

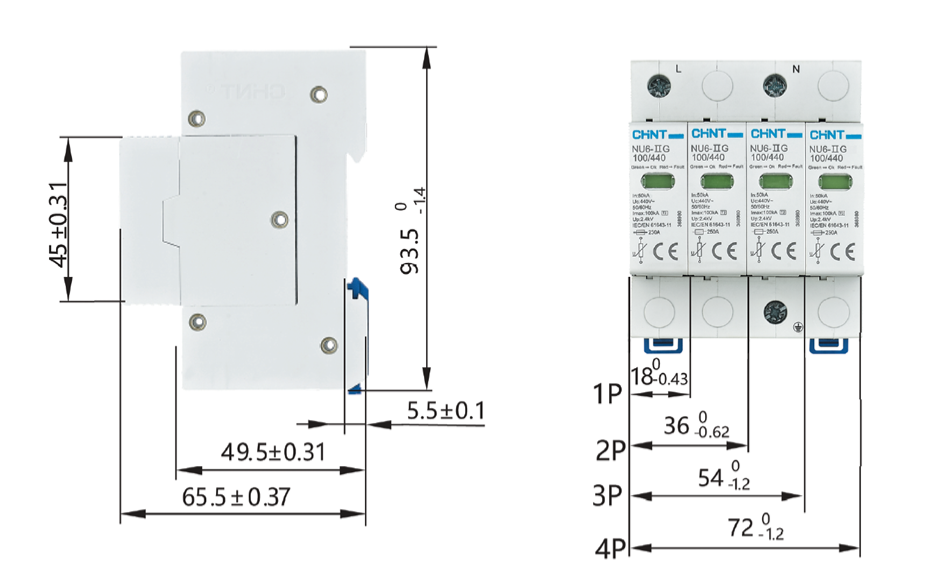

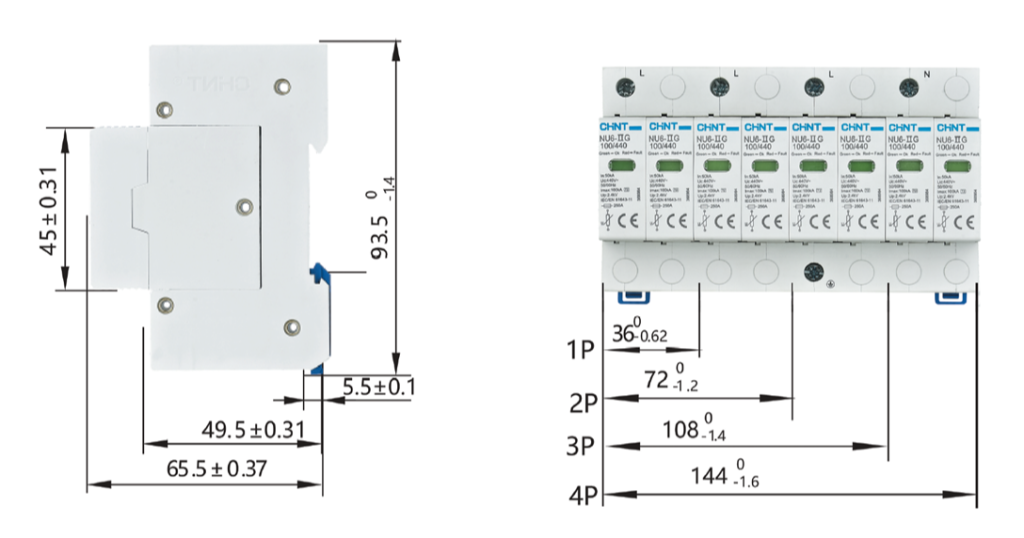

1. Степень защиты: IP20
2. Температура эксплуатации от -25 до +40 °C
3. Температура хранения: от -25°С до +70°С
4. Высота над уровнем моря: ≤ 2000 м
5. Степень загрязнения: 2
