Описание

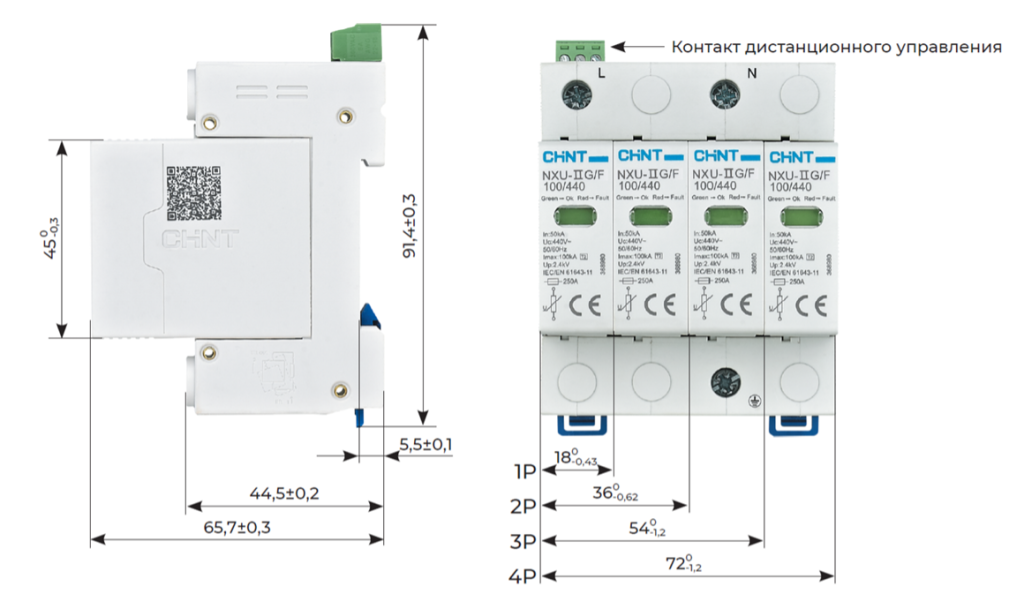

Ограничители импульсных перенапряжений NXU-IIG/F In=25кА Uc=440B Im=65кА
Ограничители импульсных перенапряжений серии NXU-IIG/F для защиты от повреждения грозовым разрядом и аварийными скачками напряжения любых чувствительных к перенапряжениям устройств. Они предназначены для использования в системах заземления: TN, TT, IT. Ограничители перенапряжения протестированы ударной волной 8/20 мкс.

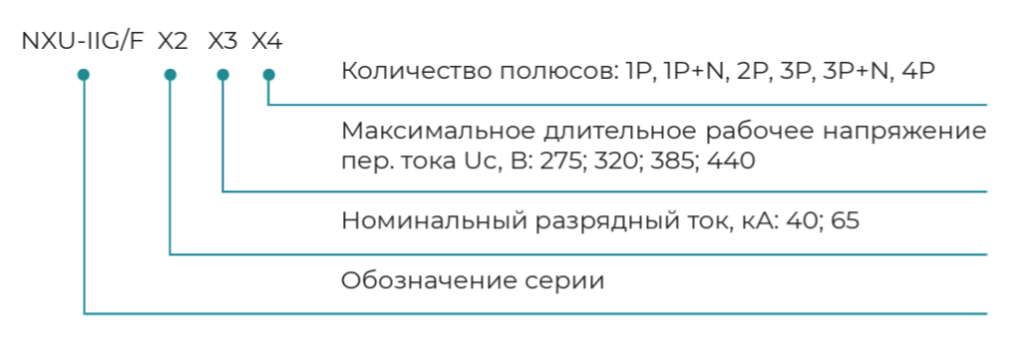

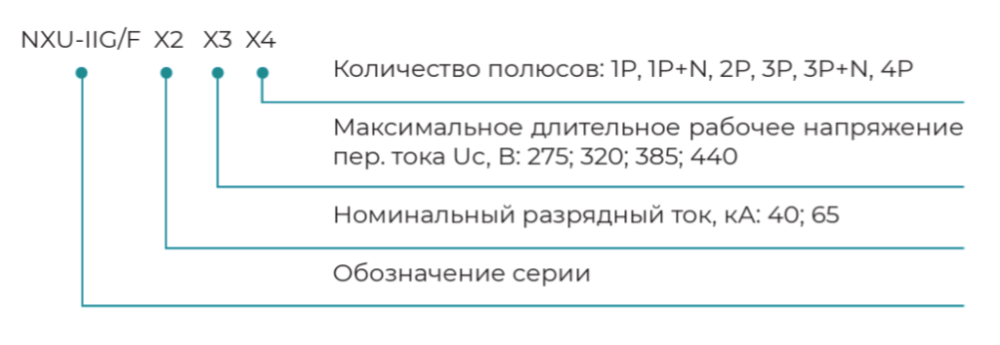

| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | МЭК 61643-11 | |
| Количество полюсов | 1P, 1P+N, 2P, 3P, 3P+N, 4P | |
| Номинальное рабочее напряжение (Ue), В | 230/400 | |
| Номинальная частота (f), Гц | 50/60 | |
| Номинальный разрядный ток, кА | 20, 30 | |
| Максимальный разрядный ток, кА | 40, 65 | |
| Максимальное рабочее напряжение, В | AC275; AC320; AC385; AC440 | |
| Характеристики вспомогательных контактов | Исполнение | 1NO+1NC |
| Номинальное рабочее напряжение (Un), В | AC250 | |
| Номинальный ток ток (In), А | 0.5 | |
| Установка и присоединение | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля для верхних/нижних зажимов, мм2 | 1÷16 | |
| Момент затяжки винтов, Нм | 2,0 | |
| Макс. длительное рабочее напряжение пер.тока Uc, В | Уровень защиты Up, кВ | Максимальный разрядный | Номинальный разрядный ток Imax (8/20 мкс), кА |
|---|---|---|---|
| 275 | 1,5 | 40 | 20 |
| 320 | 1,6 | ||
| 385 | 1,8 | ||
| 440 | 2,0 | ||
| 255 (NPE) | 1,5 | 65 | 30 |
| 275 | 1,6 | ||
| 320 | 1,8 | ||
| 385 | 2,0 | ||
| 440 | 2,2 |
▶ Напряжение защищаемой сети должно быть ≤ Uc.
▶ Up < максимального выдерживаемого импульсного напряжения Uimp защищаемого аппарата.
▶ Устройства защиты следует выбирать в соответствии с системой заземления и режимом защиты.
| Макс.рабочее напряжение сети Uc, В пер. тока | Система заземления | Режим защиты | Сеть | Количество |
|---|---|---|---|---|
| 275 | TN-S | L-PE, L-N, N-PE | 1-фазная; 3-фазная 5-проводная | 1, 2, 4, 1P+N, 3P+N |
| TN-C | L-PEN | 1-фазная; 3-фазная 4-проводная | 1, 3 | |
| TT | L- N, N-PE | 1-фазная; 3-фазная 4-проводная | 1P+N, 3P+N | |
| 320 | TN-S | L-PE, L-N, N-PE | 1-фазная; 3-фазная 5-проводная | 1, 2, 4, 1P+N, 3P+N |
| TN-C | L-PEN | 1-фазная; 3-фазная 4-проводная | 1, 3 | |
| TT | L- N, N-PE | 1-фазная; 3-фазная 4-проводная | 1P+N, 3P+N | |
| 385 | TN-S | L-PE, L-N, N-PE | 1-фазная; 3-фазная 5-проводная | 1, 2, 4, 1P+N, 3P+N |
| TN-C | L-PEN | 1-фазная; 3-фазная 4-проводная | 1, 3 | |
| TT | L- N, N-PE | 1-фазная; 3-фазная 4-проводная | 1P+N, 3P+N | |
| 440 | TN-S | L-PE, L-N, N-PE | 1-фазная; 3-фазная 5-проводная | 1, 2, 4, 1P+N, 3P+N |
| TN-C | L-PEN | 1-фазная; 3-фазная 4-проводная | 1, 3 | |
| TT | L- N, N-PE | 1-фазная; 3-фазная 4-проводная | 1P+N, 3P+N | |
| IT | L-PE | 1-фазная; 3-фазная 3-проводная | 1, 3 |
|

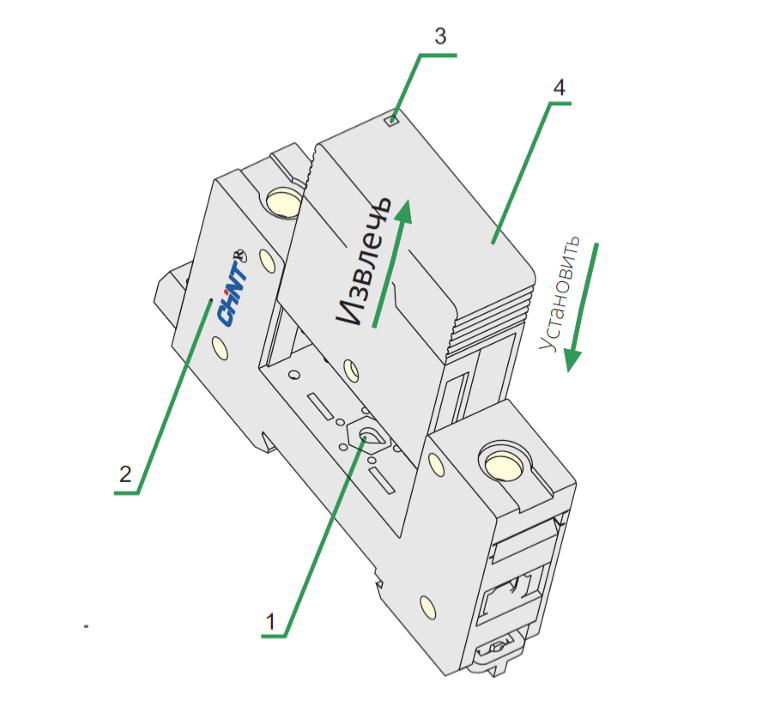

1. Устройство состоит из двух частей: сменного защитного картриджа 4 и основания 2. 2. Картридж снабжен индикатором срабатывания 3, который меняет положение, когда устройство срабатывает по аварии и непригодно для дальнейшего использования. Заменить картридж 4 можно без отсоединения основания 2 от защищаемой цепи. 3. Ключ 1 предназначен для индикации максимального рабочего напряжения, а также во избежание установки в основание 2 неподходящего картриджа 4. |
|
1. Степень защиты: IP20
2. Температура эксплуатации от -25 до +40 °C
3. Температура хранения: от -25°С до +70°С
4. Высота над уровнем моря: ≤ 2000 м
5. Степень загрязнения: 2
