Описание

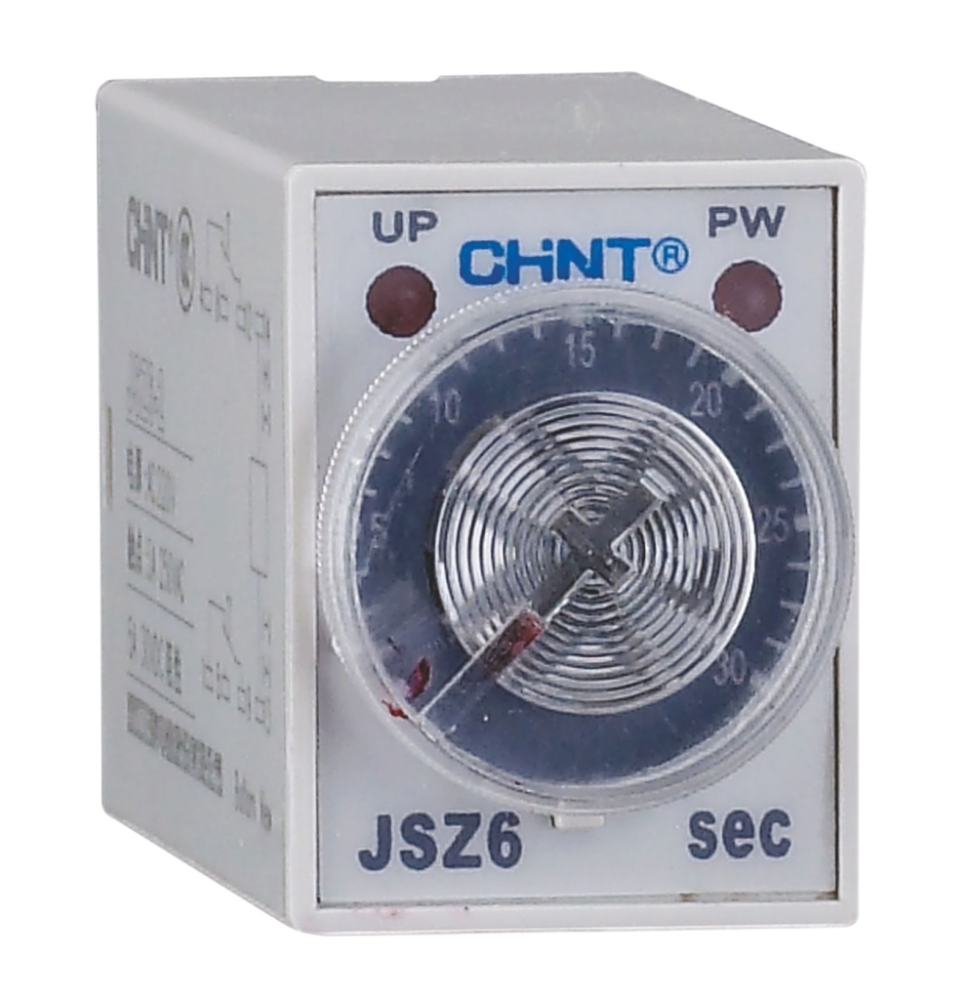

Реле задержки времени JSZ6
Реле времени серии JSZ6 предназначены для обеспечения необходимого интервала времени при определенном алгоритме управления различными нагрузками, например, в системах автоматического управления станками, комплектным оборудованием и т.п.
| Название параметра | Значение |
|---|

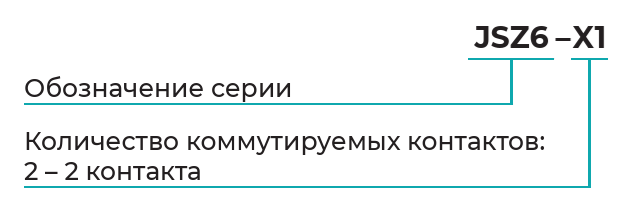

| Тип реле | JSZ6-2 | ||
| Количество коммутируемых контактов | 2 | ||
| Режим работы | Задержка переключения | ||
| Способ настройки | Потенциометр | ||
| Условный тепловой ток Ith, A | 5 | ||
| Номинальный рабочий ток Ie, А в категории применения |
AC-15: 0,75 (220В); 0,47 (380В) DC-13: 0,27 (220В) |
||
| Диапазон выдержки времени | (1-10) c; (2,5-30) с | ||
| Номинальное напряжение катушки управления Us, В | AC 50/60 Гц | 220 | |
| Диапазон срабатывания, % от Us | (85÷110)% | ||
| Механическая износостойкость, тысяч циклов В/О | 1000 | ||
| Электрическая износостойкость, тысяч циклов В/О | 100 | ||
| Категория размещения | III | ||
| Степень загрязнения | 3 | ||
| Степень защиты | IP20 | ||

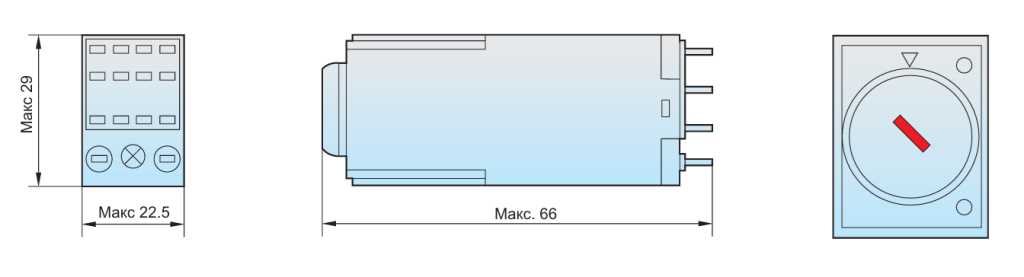

| Установка и присоединения | Установка | На монтажной плате | |
| Рабочее положение | Горизонтально или вертикально | ||
▶ Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶ Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, вмятин и сколов и т.д.).
▶ Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶ При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶ Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶ Во избежание возникновения опасных ситуаций установка, монтаж, настройка, эксплуатация и техническое обслуживание изделия должны проводиться в соответствии со следующими документами: «Правила устройства электроустановок» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПТЭЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭЭП).
▶ Температура окружающего воздуха: от -5°C до +40°C, при среднесуточной не более +35°С.
▶ Атмосферное давление: 86÷106 кПа
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Относительная влажность в месте установки при максимальной температуре +20°С: не более 90 %.
