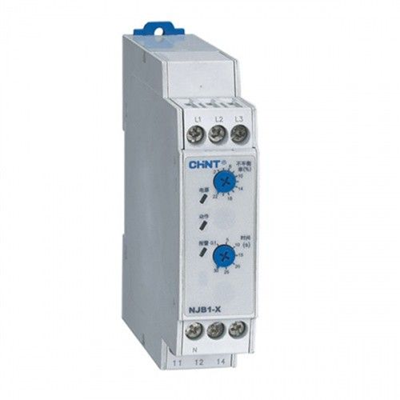

Реле контроля фаз NJB1-X AC380V
Много
Нашли дешевле?
NJB1-X
X
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Реле контроля фаз NJB1-X (контроль несимметрии трехфазной сети, защита последовательности фаз, контроль обрыва фаз)
Реле контроля фаз NJYB3 предназначено для контроля уровня напряжения сети, обрыва фаз, чередования фаз и несимметрии фаз в трехфазных трехпроводных цепях 380 В и трехфазных четырехпроводных цепях 220 В с частотой 50/60 Гц. В частности, оно используется в системах регулирования питания, системах кондиционирования воздуха и двигателях. Реле обеспечивает контроль уровня напряжения сети. При появлении сигнала реле его и определяет тип аварии: повышение/ понижение напряжения, обрыв фазы, ошибка чередования фаз или несимметрия фаз, и регулирует работу с помощью встроенного микропроцессора.
| Название параметра | Значение | |
|---|---|---|
| Соответствие стандартам | ГОСТ IEC 60947-5-1 | |
| Номинальное рабочее напряжение (Ue), В 50/60 Гц |
Трехфазное, трехпроводная сеть: 380, 400, 415, 480 Трехфазное, четырехпроводная сеть: 220, 230, 240, 277 |
|
| Номинальная частота (f), Гц | 50/60 | |
| Коэффициент несимметрии % | 2÷22 | |
| Время работы при несимметрии сети, с (регулируемое) | 0,1÷30 | |
| Количество контактов | 1 переключающий | |
| Нагрузочная способность контакта Ue/Ie в категории AC-15 | 220 В/0,75 A; 380 В/0,47 A | |
| Условный тепловой ток (Ith), А | 3 | |
| Режим индикации |
Нормальная работа: зеленый светодиод Выход индикации задержки: желтый светодиод Индикация неисправности: красный светодиод |
|
| Категория размещения | III | |
| Степень загрязнения | 2 | |
| Установка и присоединения | Установка | На DIN-рейку 35 мм |
| Сечение медного кабеля, мм2 | 1,0 | |
| Момент затяжки винтов, Нм | 0,8 | |
▶ Монтаж должен выполняться квалифицированным электротехническим персоналом;
▶ Запрещается устанавливать изделие в местах, где присутствуют влага, конденсат, а также горючие и взрывоопасные газы;
▶ При установке и техническом обслуживании изделия напряжение питания необходимо отключить;
▶ Запрещается прикасаться к токоведущим деталям во время работы изделия;
▶ Хранение, установку и эксплуатацию изделия необходимо проводить в соответствии с номинальным напряжением источника питания и в условиях, указанных в руководстве пользователя.
1. Температура окружающего воздуха: от -5°С до +40°С, среднесуточная температура не более +35°С
2. Высота над уровнем моря: не более 2000 м
3. Степень загрязнения: 2.
4. Степень защиты: IP20
