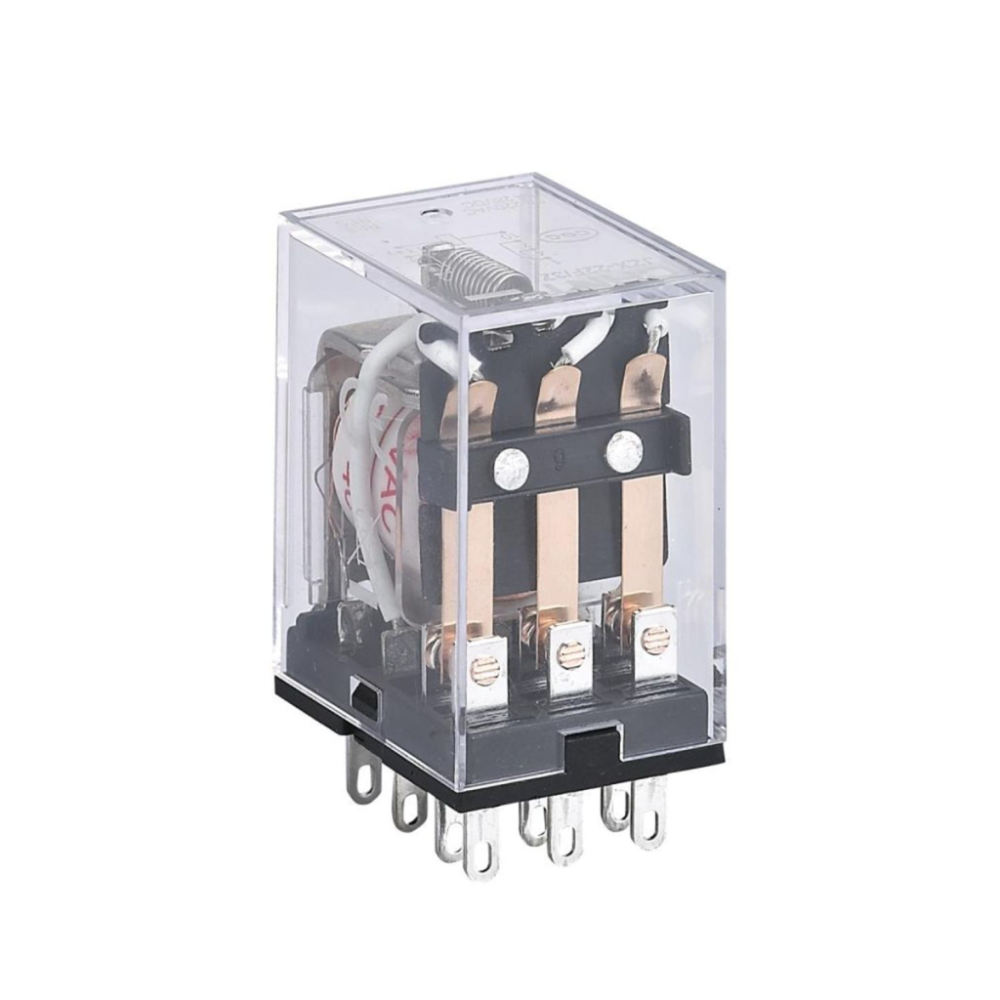

Промежуточное реле JZX-22F
- Промежуточные реле JZX-22F предназначены для коммутации электрических цепей переменного и постоянного тока. Реле имеют прозрачный пылезащитный кожух.
- Промежуточное реле JZX-22F предназначены для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Широко применяется в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д., коммутации электрических цепей переменного и постоянного тока.
| Название параметра | Значение |
|---|
| Исполнение контактов | 2 | 3 | 4 | ||
| Макс. коммутируемый ток, А | 5 | 5 | 3 | ||
| Макс. коммутируемая мощность | ВА | 1100 | 660 | ||
| Вт | 140 | 84 | |||
| Номинальная нагрузка (резистивная), A (при AC220В/ DC28В) | 5 | 5 | 3 | ||
| Макс. напряжение переключения, В | AC250; DC125 | ||||
| Сопротивление контактов, мОм | 100 | ||||
| Механическая износостойкость, тысяч циклов В/О | 10 000 | ||||
| Электрическая износостойкость, тысяч циклов В/О | 100 | ||||
| Сопротивление изоляции, МОм | 100 | ||||
| Диэлектрическая прочность, В АС | Между катушкой и ярмом | 1500 | |||
| Между разными группами контактов | 500 | ||||
| Время замыкания, мс | ≤25 | ||||
| Время отпускания, мс | ≤25 | ||||
| Вибростойкость | Двойная амплитуда 1 мм, (10~55) Гц | ||||
| Тип выходных клемм | Вставные, для монтажа на печатной плате | ||||
| Габаритные размеры, мм | 27,5×21,5×35,5 | ||||
| Категория размещения | III | ||||
| Степень загрязнения | 3 | ||||
| Степень защиты | IP40 | ||||
| Установка и присоединения | Установка | На монтажной плате | |||
| Рабочее положение | Горизонтально или вертикально | ||||
| Сечение медного кабеля, мм2 | 2,5 | ||||
▶ Установка, монтаж, настройка и эксплуатация изделия должны проводиться только квалифицированным электротехническим персоналом с соответствующей группой допуска для работы в электроустановках.
▶ Перед монтажом изделия необходимо провести внешний осмотр и убедиться в отсутствии механических повреждений (трещин, вмятин и сколов и т.д.).
▶ Также перед монтажом изделия необходимо убедиться, что данные на паспортной табличке изделия соответствуют приведенным на однолинейной схеме НКУ, в которое оно будет установлено.
▶ При установке, монтаже и демонтаже изделия питание всех его цепей должно быть отключено.
▶ Запрещается устанавливать и эксплуатировать изделие в местах, с повышенной влажностью, а также в помещениях, содержащих горючие и взрывоопасные газы.
▶ Во избежание возникновения опасных ситуаций установка, монтаж, настройка, эксплуатация и техническое обслуживание изделия должны проводиться в соответствии со следующими документами: «Правила устройства электроустановок» (ПУЭ), «Правила эксплуатации электроустановок потребителей» (ПТЭЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭЭП).
▶ Температура окружающего воздуха: от -25°C до +55°C, при среднесуточной не более +35°С.
▶ Атмосферное давление: 86÷106 кПа
▶ Высота над уровнем моря на месте установки не более 2000 м.
▶ Относительная влажность в месте установки при максимальной температуре +20°С: не более 90 %.
