Промежуточное реле с кнопкой тестирования NJDC-17

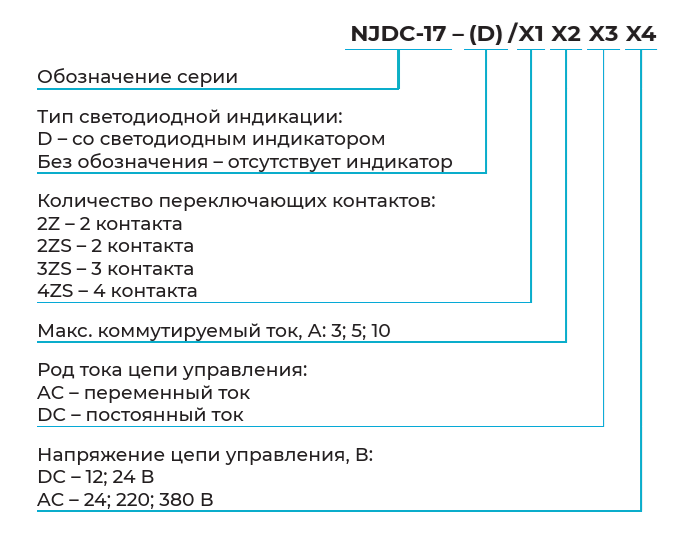

 Начальное сопротивление контакта

100 мОм

 Материал контакта

Сплав серебра 2Z:10 A; 2ZS,3ZS:5 A; 4ZS:3 A

 Нагрузка на контакт (COSȹ=1,0)

220 В переменного тока / 28 В пост. тока

 Макс. напряжение переключения

250 В переменного тока / 125 В пост. тока

 Макс. ток переключения

2Z:10 A; 2ZS,3ZS:5 A; 4ZS:3 A

 Макс. мощность переключения

2Z: 2200 ВА/280 Вт

2ZS,3ZS: 1100 ВА/140 Вт

4ZS: 660 ВА/84 Вт

 Электрический срок службы (кол-во переключений)

1х10⁵

 Механический срок службы (кол-во переключений)

1х10⁷

 Сопротивление изоляции

100 Мом (500 В пост. тока)

 Диэлектрическая прочность

Контакт и катушка

1 500 В перемен. тока

Между открытыми

500 В перемен. тока

 Время срабатывания

25 мс

 Время размыкания

25 мс

 Ударопрочность

Ускорение 100 м/с2, длительность импульса 11 мс

 Вибрация

Двойная амплитуда 1 мм (10 ~ 55) Гц

 Форма клемм

Вставные, для печатных плат

 Наружные размеры (мм)

27,5х21,5х35,5

Номинальная потребляемая мощность

0,9 Вт 1,2 ВА

 Напряжение втягивания

Постоянное напряжение

75% номинального значения

Переменное напряжение

80% номинального значения

 Напряжение размыкания

Постоянное напряжение

10% номинального значения

Переменное напряжение

20% номинального значения

 Макс. напряжение

110% номинального значения

Номинальное напряжение
(В пост. тока)

Напряжение срабатывания
(В пост. тока)

Напряжение размыкания
(В пост. тока)

Сопротивление
катушки Ом ±10%

5

3.75

0.5

28

6

4.5

0.6

40

12

9.0

1.2

160

24

18.0

2.4

640

36

27.0

3.6

1440

48

36.0

4.8

1900

110

82.5

11.0

14500

127

95.3

12.7

18000

220

165.0

22.0

39000

 Примечание: Температура катушки составляет 20 С

Номинальное напряжение
(В пост. тока)

Напряжение срабатывания
(В пост. тока)

Напряжение размыкания
(В пост. тока)

Сопротивление
катушки Ом ±10%

6

4.8

1.2

10.5

12

9.6

2.4

44

24

19.2

4.8

160

36

28.8

7.2

380

48

38.4

9.6

650

110

88.0

22

3300

127

101.6

25.4

4100

220

176.0

44

14500

380

304.0

72

39000

 Примечание: Температура катушки составляет 20 С

 Модель реле

NJDC-17(D)/2Z

 Модель установленного цоколя

CZT08A-E

CZT08A-02

CZT08B-01

CZT08B-01E

 Размер цоколя (мм)

79х29х33

72х23х31

68х30х28

68х30х28

 Форма вывода цоколя

Резьбовые клеммы (тип устройства - рейка)

 Модель реле

NJDC-17(D)/2ZS

 Модель установленного цоколя

CZY08A-E

CZY08B-01

 Размер цоколя (мм)

72х23х31

63х30,5х26

 Форма вывода цоколя I

Резьбовые клеммы (тип устройства - рейка)

 Модель реле

NJDC-17(D)/3ZS

 Модель установленного цоколя

CZY11A-E

CZY11B

 Размер цоколя (мм)

72х30х31

63х30,5х26

 Форма вывода цоколя I

Резьбовые клеммы (тип устройства - рейка)

 Модель реле

NJDC-17(D)/4ZS

 Модель установленного цоколя

CZY14A-E

CZY14B

CZY14B-E

 Размер цоколя (мм)

72х30х31

63х30,5х26

63х30,5х26

 Форма вывода цоколя I

Резьбовые клеммы (тип устройства - рейка)

 Диапазон температур

-25 С…+55 С

 Атмосферное давление

86 кПа ~ 106 кПа

 Рабочее положение

Опция

Вид схемы соединений

снизу (2Z)

Вид схемы соединений

снизу (2ZS)

Вид схемы соединений

снизу (3ZS)

Вид схемы соединений

снизу (4ZS)

Вид схемы соединений

снизу (2Z с индикатором)

Вид схемы соединений

снизу (2ZS с индикатором)

Вид схемы соединений

снизу (3ZS с индикатором)

Вид схемы соединений

снизу (4ZS с индикатором)

Вид схемы соединений снизу

(2Z с индикатором и диодом)

Вид схемы соединений снизу

(2ZS с индикатором и диодом)

Вид схемы соединений снизу

(3ZS с индикатором и диодом)

Вид схемы соединений снизу

(4ZS с индикатором и диодом)

Схематический чертеж

печатной платы 2Z

Схематический чертеж

печатной платы 2ZS

Схематический чертеж

печатной платы 3ZS

Схематический чертеж

печатной платы 4ZS

Габаритный чертеж

2Z вставной

Габаритный чертеж

2ZS вставной

Габаритный чертеж

3ZS вставной

Габаритный чертеж

4ZS вставной

Схематический чертеж

печатной платы 2Z

Схематический чертеж

печатной платы 2ZS

Схематический чертеж

печатной платы 3ZS

Схематический чертеж

печатной платы 4ZS
