Вакуумные эжекторы, Серия VEBL

Нет в наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

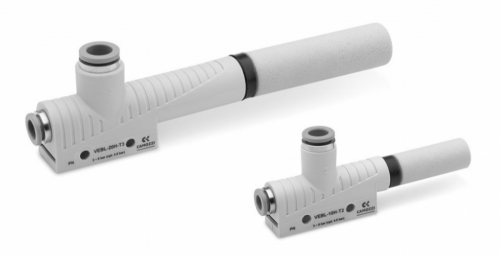

Вакуумные эжекторы Серия VEBL
Запрос цен и сроков на info@binomkip.ru

Базовые эжекторы из технополимера без подвижных частей, работа которых основана на принципе Вентури.
Доступны в различных размерах с диаметром сопла от 0,5 до 2,5 мм и производительностью от 8 до 207 л/мин

Вакуумные эжекторы Серии VEBL, выполненные из технополимера, являются универсальными и подходят для решения большинства задач в таких отраслях промышленности:
- Промышленные роботы в большинстве отраслей промышленности;
- Деревообработка;
- Упаковочная промышленность;
- Пищевая промышленность.

» Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
» Малая масса
» Быстрая регенерация вакуума
» Легкая установка, простое обслуживание
» Оптимизированные размеры
» Возможность группового монтажа

Описание	вакуумный эжектор
Материалы	- корпус из технополимера - глушитель из технополимера - внутреннее сопло - латунь

VE	BL	-	10H	-	T2
VE	Серия: VE = вакуумный эжектор
BL	Версия: BL = базовый облегченный
10H	Диаметры сопла: 05H = 0,5 мм; 07H = 0,7 мм; 10H = 1 мм; 15H = 1,5 мм; 20H = 2 мм; 25H = 2,5 мм
T2	Тип соединения (со стороны подвода сжатого воздуха): T1 = трубка Ø4 T2 = трубка Ø6 T3 = трубка Ø8

1 = Подвод сжатого воздуха
2 = Вход вакуума
3 = Выхлоп

Среда: сжатый воздух с распыленным маслом и без, соответствие ISO 8573-1:2001 класс 7-4-4

Мод.	ø сопла (мм)	Глубина вакуума (мБар)	Производи- тельность (л/мин)	Потребление воздуха (Нл/мин)	Рабочее давление (бар)	Оптимальное рабочее давление (бар)	Рабочая температура (°С)	Вес (кг)	Уров. шума раб. режим [dB(A)]	Уров. шума холостой реж. [dB(A)]	Рекоменд. внутр. Ø трубки (мм) до 2 м	Макс. кол-во эжекторов на одной стойке
VEBL-05H-T1	0,5	-840	8	13,5	3…6	4,5	0…60	0,0075	53	58	2	11
VEBL-07H-T1	0,7	-850	16	22	3…6	4,5	0…60	0,0075	59	65	2	11
VEBL-10H-T2	1	-850	38	48	3…6	4,5	0…60	0,022	59	65	4	7
VEBL-15H-T2	1,5	-850	71	105	3…6	4,5	0…60	0,022	65	72	4	7
VEBL-20H-T3	2	-850	127	197	3…6	4,5	0…60	0,050	68	77	6	5
VEBL-25H-T3	2,5	-850	215	311	3…6	4,5	0…60	0,050	70	78	6	5


V = Глубина вакуума P = Рабочее давление Зависимость максимальной глубины вакуума от входного давления	T = Время вакуумирования V = Глубина вакуума Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума

F = Производительность V = Глубина вакуума Зависимость производительности от глубины вакуума

[ P ] = Давление
[ V ] = Вакуум
[ R ] = Выхлоп

Мод.	B	d1	d2	D	H	H1	H2	L1	L2	L3
VEBL-05H-T1	10	4	4	9	26	28	12	71	18	2
VEBL-07H-T1	10	4	4	9	26	28	12	71	18	2
VEBL-10H-T2	15	6	8	14	34	40	14	97	22	5,5
VEBL-15H-T2	15	6	8	14	34	40	14	97	22	5,5
VEBL-20H-T3	20	8	10	20	39	45,5	17	168	24,5	5,5
VEBL-25H-T3	20	8	10	20	39	45,5	17	168	24,5	5,5
