Camozzi Серия VBO и VBU - Блокирующие клапаны

Нет в наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

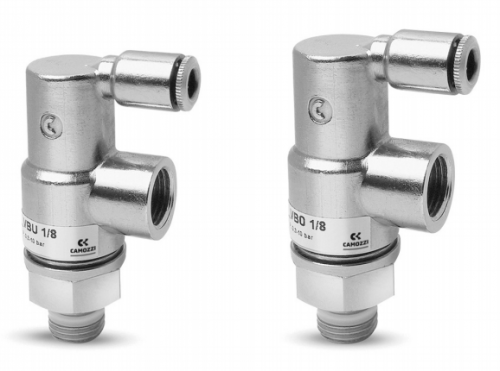

Блокирующие клапаны Серия VBO и VBU
Запрос цен и сроков на info@binomkip.ru

Однонаправленные и двунаправленные.
Присоединение: G1/8, G1/4, G3/8 и G1/2

Основное назначение этих клапанов - предотвращение самопроизвольного опускания штоков пневмоцилиндров при снятии давления. Они могут вворачиваться как фитинг непосредственно в крышки пневмоцилиндров. Внутренняя конструкция клапанов обеспечивает надежную работу системы и отличные расходные характеристики.
» Монтаж непосредственно на цилиндрах
» VBU рабочее давление: 0,3 ÷ 10 бар
» VBO рабочее давление: 0 ÷ 10 бар

Группа	однонаправленные и двунаправленные блокирующие клапаны
Конструкция	клапанного типа
Материалы	корпус - латунь; уплотнения - NBR; пружины - нержавеющая сталь; остальные уплотнения - PTFE
Крепление	резьбовое соединение
Присоединение	G1/8, G1/4, G3/8, G1/2
Рабочая температура	0°C ÷ 80°C (при сухом воздухе -20°C)
Рабочее давление	VBU: 0,3 ÷ 10 бар, VBO: 0 ÷ 10 бар
Номинальное давление	6 бар
Номинальный расход	см. график
Условный проход	G1/8 ø 5,5 мм; G1/4 ø 8 мм; G3/8 ø 11 мм; G1/2 ø 15 мм
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4]

VB	U	1/8
VB	Серия: VB
U	Версии: U = однонаправленный O = двунаправленный
1/8	Присоединение: G1/8; G1/4; G3/8; G1/2

Py - давление в системе управления
Px - рабочее давление
Диаграмма показывает зависимость между рабочим давлением и давлением, необходимым для того, чтобы привести в действие клапан. Давление открытия однонаправленного клапана 0,3 бар.


Диаграмма для клапанов VBU и VBO присоединение G1/8. Расход Q определен при входном давлении 6 бар.	Диаграмма для клапанов VBU и VBO присоединение G1/4. Расход Q определен при входном давлении 6 бар.

Диаграмма для клапанов VBU и VBO присоединение G3/8. Расход Q определен при входном давлении 6 бар.	Диаграмма для клапанов VBU и VBO присоединение G1/2. Расход Q определен при входном давлении 6 бар.

Мод.	A	B	C	F	H	L	M	N	SW
VBU 1/8	1/8	1/8	16,9	20	5,5	43	24,5	30	15
VBU 1/4	1/4	1/4	20,5	25	7	50	32,2	33,5	19
VBU 3/8	3/8	3/8	26,8	33	8	67	40	39,5	24
VBU 1/2	1/2	1/2	30	45,5	9	85,7	52	48	27

Мод.	A	B	C	F	H	L	M	N	SW
VBO 1/8	1/8	1/8	16,9	20	5,5	43	24,5	30	15
VBO 1/4	1/4	1/4	20,5	25	7	50	32,2	33,5	19
VBO 3/8	3/8	3/8	26,8	33	8	67	40	39,5	24
VBO 1/2	1/2	1/2	30	45,5	9	85,7	52	48	27

Блокирующие клапаны. Серия VBO и VBU

Документы

Блокирующие клапаны. Серия VBO и VBU 357,5 кб
