Описание

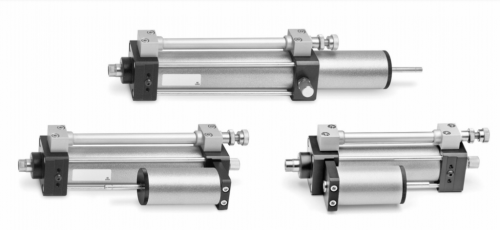

Гидродемпферы Серии 43

Запрос цен и сроков на info@binomkip.ru

Диаметр ø 40 мм
Регулирование скорости перемещения штока
Функция остановки поршня

Гидродемпферы Серии 43поставляются с двумя типами управления: регулируемым движением вперед с последующим быстрым отводом и быстрым движением вперед – регулируемым движением назад. Гидродемпфер поставляется вместе с заправленным расширительным бачком. Управление скоростью осуществляется с помощью встроенного регулятора расхода, обеспечивающего возможность регулировки в широких пределах, и рассчитанного на непрерывный режим работы.
По заказу гидродемпферы могут поставляться со встроенным клапаном остановки и клапаном быстрого подвода или с обоими вместе. Для доливки масла в случае если достигнут минимальный его уровень, необходимо использовать насос Мод. 43N-PMP. Для доливки необходимо использовать масло OLIR-40.

Конструкция	стяжные шпильки
Действие	регулируемый прямой и обратный ход
Управляемое торможение	макс. 500 кг (включая инерцию или движущуюся массу)
Рабочая температура	-10°C ÷ 70°C
Рабочая среда	очищенный воздух без необходимости маслораспыления. Требуется установка центробежного фильтра 25 мкм, обеспечивающего класс очистки воздуха по стандарту ISO 8573-1:2010 [7:8:4].
Скорость (без нагрузки)	мин. 14 мм/мин; макс. 15 м/мин (на нерегулируемых ходах)
Стандартный ход	50, 100, 150, 200 (специальный ход по запросу)
Крепление	лапы мод. B-40 (см. размеры В-41-40)
Специальное исполнение	с клапанами быстрого хода или остановки в промежуточном положении
Рабочее давление клапана	4 ÷ 8 бар

43	N	-	P	S	0	-	40	-	200
43	Серия
N	Модификации: N = стандарт S = специальные
P	Расположение бачка: L = бачок сзади P = бачок сбоку D = двустороннего действия, бачок сбоку
S	Регулирование: S = сопротивление при втягивании штока (регулируемое), свободное выдвижение T = сопротивление при выдвижении штока (регулируемое), свободное втягивание
0	Регулирующий клапан: A = клапан быстрого хода B* = клапан быстрого хода + клапан остановки V = клапан остановки 0 = стандарт * = минимальный ход 80 мм
40	Диаметр: 40 мм
200	Ход: 50, 100, 150, 200 мм (специальные хода по запросу)

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-LT0-40-050	50	85	80	32	194	13
43N-LT0-40-100	100	85	80	32	194	13
43N-LT0-40-150	150	85	100	47	214	13
43N-LT0-40-200	200	85	100	47	214	13

Мод.	Ход (мм)	A+	B	C	L+	SW1	Пневматические символы
43N-LTA-40-050	50	85	80	32	194	13	HI05
43N-LTA-40-100	100	85	80	32	194	13	HI05
43N-LTA-40-150	150	85	100	47	214	13	HI05
43N-LTA-40-200	200	85	100	47	214	13	HI05
43N-LTV-40-050	50	85	80	32	194	13	HI03
43N-LTV-40-100	100	85	80	32	194	13	HI03
43N-LTV-40-150	150	85	100	47	214	13	HI03
43N-LTV-40-200	200	85	100	47	214	13	HI03

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-LTB-40-050	50	85	80	32	194	13
43N-LTB-40-100	100	85	80	32	194	13
43N-LTB-40-150	150	85	100	47	214	13
43N-LTB-40-200	200	85	100	47	214	13

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-PT0-40-050	50	85	100	32	114	13
43N-PT0-40-100	100	85	105	32	114	13
43N-PT0-40-150	150	85	125	47	114	13
43N-PT0-40-200	200	85	125	47	114	13

Мод.	Ход (мм)	A+	B	C	L+	SW1	Пневм. символы
43N-PTA-40-050	50	85	100	32	114	13	HI05
43N-PTA-40-100	100	85	105	32	114	13	HI05
43N-PTA-40-150	150	85	125	47	114	13	HI05
43N-PTA-40-200	200	85	125	47	114	13	HI05
43N-PTV-40-050	50	85	100	32	114	13	HI03
43N-PTV-40-100	100	85	105	32	114	13	HI03
43N-PTV-40-150	150	85	125	47	114	13	HI03
43N-PTV-40-200	200	85	125	47	114	13	HI03

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-PTB-40-050	50	85	100	32	114	13
43N-PTB-40-100	100	85	105	32	114	13
43N-PTB-40-150	150	85	125	47	114	13
43N-PTB-40-200	200	85	125	47	114	13

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-PS0-40-050	50	85	100	32	114	13
43N-PS0-40-100	100	85	105	32	114	13
43N-PS0-40-150	150	85	125	47	114	13
43N-PS0-40-200	200	85	125	47	114	13

Мод.	Ход (мм)	A+	B	C	L+	SW1	Пневм. символы
43N-PSA-40-050	50	85	100	32	114	13	HI06
43N-PSV-40-050	50	85	100	32	114	13	HI04
43N-PSA-40-100	100	85	105	32	114	13	HI06
43N-PSV-40-100	100	85	105	32	114	13	HI04
43N-PSA-40-150	150	85	125	47	114	13	HI06
43N-PSV-40-150	150	85	125	47	114	13	HI04
43N-PSA-40-200	200	85	125	47	114	13	HI06
43N-PSV-40-200	200	85	125	47	114	13	HI04

Мод.	Ход (мм)	A+	B	C	L+	SW1
43N-PSB-40-100	100	85	105	32	114	13
43N-PSB-40-150	150	85	125	47	114	13
43N-PSB-40-200	200	85	125	47	114	13

Гидродемпферы Серия 43
