Описание

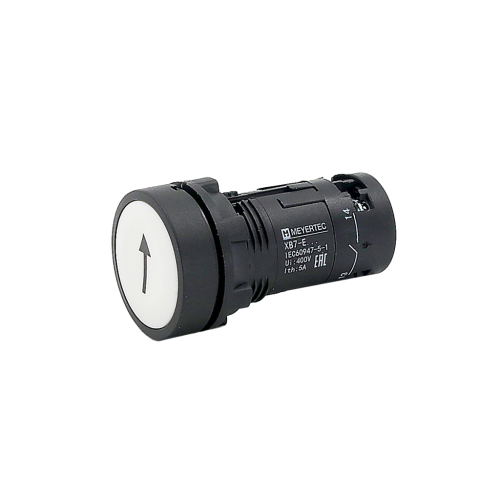

Моноблочные пластиковые кнопки серия MTB7, IP54, с маркировкой, диаметр 22 мм, Meyertec
Изделия серии MTB7 предназначены для управления работой технологического оборудования.
MTB7 применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия серии MTB7 позволяют:
• отслеживать технологический процесс и управлять им;
• запускать или останавливать работу оборудования;
• изменять режим работы оборудования (например, ручной или автоматический);
• обеспечивать безопасность персонала путем аварийной остановки оборудования при нештатной ситуации.
MTB7 соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Наименование | Значение |
---|---|
Степень защиты фронтальной стороны в смонтированном положении (с лицевой стороны) по ГОСТ 14254 | IP54 |
Степень защиты со стороны блок-контактов | IP20 |
Степень ударопрочности по ГОСТ EN IEC 62262 | IK07 |
Установочный диаметр | 22 мм |
Температурный диапазон: эксплуатации хранения |
от минус 25 до +70 °С от минус 40 до +70 °С |
Толщина стенки шкафа | 1...6 мм |
Влажность | до 90%, без образования конденсата |
Номинальный ток термической стойкости (Ith) | 4 А |
Номинальное напряжение изоляции (Ui) | 400 В |
Механическая износостойкость: кнопки кнопки с подсветкой и переключатели |
800 000 циклов 200 000 циклов |
Размер и тип подключаемых проводов: |
Минимальные значения 1×0,34 мм2 (28AWG) без кабельного наконечника Максимальные значения 2×1,5 мм2 (16AWG) без кабельного наконечника |
Ремонтопригодность | Не ремонтопригодны |
Момент затяжки винтового зажима контактов | 0,8/1,2 Н∙м (номинальный/максимальный) |
Материал корпуса | Полиамид PA66 |
Материал контактов | Оксид серебра и кадмия Ag2CdO2 (Ag-0,2mm) |
Срок службы при номинальном напряжении и температуре окружающей среды 25°C | 50 000 ч |
Для монтажа изделия следует:
1. Подготовить в щите или дверце шкафа установочное отверстие в соответствии с размерами (см. рисунок ниже).
Размеры установочного отверстия
2. Свинтить установочную гайку с изделия.3. Проверить состояние уплотнительной прокладки - она недолжна быть повреждена.
4. Вставить изделие в монтажный вырез.
Монтаж изделия
5. Закрутить установочную гайку с достаточным, но не чрезмерным усилием.Во время монтажа группы изделий следует соблюдать расстояние между отверстиями в соответствии с рисунком ниже.
Расстояние между монтажными отверстиями
|
|
Тип контакта (NO установлен слева, а NC-справа) |
Разомкнут | Замкнут | 1 NO |
Замкнут | Разомкнут | 1 NO |
Разомкнут Замкнут |
Замкнут Разомкнут |
1 NO + 1 NO |
|
|
|
Тип контакта |
Замкнут | Разомкнут | Разомкнут | 1 NO установлен слева |
Разомкнут | Замкнут | Разомкнут | 2 NC установлены слева и справа |
Разомкнут | Разомкнут | Замкнут | 1 NO установлен справа |
Замкнут | Замкнут | Разомкнут | 1 NC установлен справа |
Разомкнут | Разомкнут | Замкнут | 1 NC установлен слева |
Замкнут | Разомкнут | Замкнут | 2 NO установлены слева и справа |
