Описание

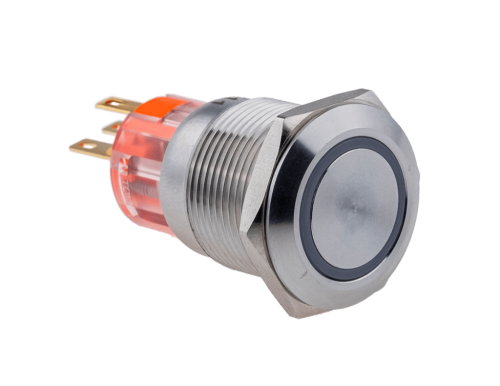

Антивандальные кнопки серия MT67, IP67, диаметр 19 мм, с функцией подсветки, Meyertec
Изделия серии MT67 предназначены для управления и индицирования работы технологического оборудования.
Изделия применяются в шкафах автоматики, распределительных щитах, пультах и постах управления, на станках и других производственных машинах.
Изделия серии MT67 позволяют:
• индицировать режимы;
• запускать или останавливать работу оборудования.
Изделия соответствуют требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
| Наименование | Значение |
|---|---|
|
Напряжение для подключения LED подсветки: кнопок MT67 24В кнопок MT67 220В |
3В, 6В, 12В, 24В* 220В |
| Степень защиты | IP67 |
| Степень ударопрочности | IK09 |
| Установочный диаметр | 19 мм |
| Механическая износостойкость | 1 000 000 циклов |
| Электрическая износостойкость | 200 000 циклов |
| Сопротивление изоляции | > 1000 МОм |
| Сопротивление контактов | < 20 мОм |
| Срок службы сигнальных ламп | 50 000 часов |
| Рабочая температура | -20...+55°С |
| Материал корпуса | Нержавеющая сталь AISI304 |
| Материал контактов | Сплав серебра на основе меди |
| Материал разъемов | Позолоченная латунь |
| Материал корпуса контактной группы | Пластик |
| Толщина монтажной панели | 1…10 мм |
| Тип подключения |
Кнопки: плоские разъемы 2,8×0,5 мм; Сигнальные лампы: винтовые клеммы |
| Ремонтопригодность | Не ремонтопригодны |
|
ПРИМЕЧАНИЕ *При напряжении ниже 24 В яркость свечения снижается. |
|
| Параметр | Значение | |
|---|---|---|
| Номинальное рабочее напряжение при частоте 50Гц | 24 В | 220 В |
| Номинальный рабочий ток контактов | 1 А | 0,5 А |
| Модификация | Габаритный чертеж |
|---|---|
| Кнопки управления без функции подсветки |
|
| Кнопки управления с грибовидным толкателем |
|
| Кнопки управления с функцией подсветки |
|
| Коннекторы для подключения кнопок |
|
| Сигнальные лампы |
|
Во время монтажа группы изделий следует соблюдать размеры в соответствии с рисунком ниже.
Расстояния между монтажными отверстиями
Для монтажа изделия следует:1. Подготовить монтажное отверстие в щите.
2. Свинтить установочную гайку с изделия.
3. Проверить состояние уплотнительной прокладки - она недолжна быть повреждена.
4. Вставить изделие в монтажное отверстие щита.
5. Закрутить установочную гайку с достаточным, но не чрезмерным усилием
Для подключения изделия следует:
1. Подготовить и соединить провода коннектора к внешним устройствам.
2. Подключить коннектор к изделию.
3. Проверить качество подсоединения - коннектор должен плотно прилегать к торцу изделия.
| Изделие | Схема подключения |
|---|---|
| Кнопки управления без функции подсветки |
|
| Кнопки управления с грибовидным толкателем | |
| Кнопки управления с функцией подсветки |
|
| Сигнальные лампы |
|
