-----Клеммы винтовые заземляющие MTU Meyertec

Клеммы винтовые заземляющие MTU Meyertec

Много

Нашли дешевле?

MTU - Х Х PE

Исполнение

2.5

2,5 мм² - Расчетное сечение

4 мм² - Расчетное сечение

6 мм² - Расчетное сечение

10 мм² - Расчетное сечение

16 мм² - Расчетное сечение

35 мм² - Расчетное сечение

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Клеммы винтовые MTU Meyertec

Винтовые клеммы MTU предназначены для подключения проводников в шкафах автоматизации, управления и распределения электроэнергии. Клеммы обеспечивают безопасное и надежное соединение проводников сечением от 2,5 до 35 мм2 между исполнительными механизмами и другими электротехническими компонентами. Применение клемм делает монтаж оборудования более наглядным и позволяет сэкономить на прокладке проводников.

Преимущества

• Надежный контакт - гильза из стали с антикоррозийным покрытием предотвращает ослабление контакта в процессе эксплуатации
• Высокая электропроводность - электрическая соединительная шина из луженой латуни с насечками для увеличения пятна контакта.
• Универсальное крепление - возможность установки на DINрейку 35 мм и G-образную рейку 32 мм.
• Качественные материалы - корпус из полиамида PA66 обладает высокой диэлектрической прочностью, устойчив к воздействию масел, жиров, спиртов.
• Надежное соединение - винты из стали с антикоррозийным покрытием позволяют создавать высокое усилие зажима провода.
• Широкий ассортимент аксессуаров и маркировок.

Одноуровневые винтовые клеммы MTU - простой и удобный способ подключения устройств в шкафах автоматики. В ассортименте клеммы серого, синего и красного цвета, что удобно для визуального распределения подключений по их назначению. Открытую токопроводящую часть клеммного ряда необходимо закрыть торцевой заглушкой. Одноуровневые клеммы имеют одинаковые габаритные размеры для всех сечений, кроме ширины, которая зависит от сечения выбираемого проводника.

Цвет	Артикул	Артикул	Артикул	Артикул	Артикул	Артикул
Серый	MTU-2.5	MTU-4	MTU-6	MTU-10	MTU-16	MTU-35
Синий	MTU-2.5BL	MTU-4BL	MTU-6BL	MTU-10BL	MTU-16BL	MTU-35BL
Красный	MTU-2.5RD	MTU-4RD	MTU-6RD	MTU-10RD	-	-
Упаковка	25 шт.	25 шт.	25 шт.	20 шт.	10 шт.	8 шт.

Параметр	Значение
Для модели	MTU-2.5	MTU-4	MTU-6	MTU-10	MTU-16	MTU-35
Расчетное сечение, мм²	2.5	4	6	10	16	35
Номинальное напряжение, В	800				1000
Номинальный ток, А	24	32	41	57	76	125
Длина × Ширина × Высота, мм	42.5 × 5.2 × 47	42.5 × 6.2 × 47	42.5 × 8.2 × 47	42.5 × 10.2 × 47	52 × 12.2 × 48	50 x 15.2 x 61.3
Пиковое (импульсное) напряжение, кВ	8				9.8	8
Тип винтов	M2.5	M3	M4			M6
Момент затяжки, мин/макс, Нм	0.4-0.5	0.6-0.8	1.5-1.8			3.2-3.7
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15				TH (TS) 35x7.5 TH (TS) 35x15	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	8		10		12	16
Сечение жесткого провода, мм²	0.2…4	0.2…6	0.2…10	0.5…16	1.5…25	1.5…50
Сечение гибкого провода, мм²	0.2…2.5	0.2…4	0.2…6	0.5…10	1.5…16	1.5…35
Сечение гибкого провода с НШВИ, мм²	0.2…1.5	0.2…2.5	0.2…6	0.5…10	1.5…16	1.5…35
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Многоуровневые винтовые клеммы MTU применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Трехуровневые клеммы применяются для подключения трехпроводных датчиков и других исполнительных механизмов.

	Двухуровневая клемма		Двухуровневая клемма удлиненная		Трехуровневая клемма

Серый цвет	MTU-D2.5	MTU-D4	MTU-D2.5L	MTU-D4L	MTU-TR2.5
Упаковка	20 шт.	15 шт.	12 шт.	10 шт.	10 шт.

Параметр	Значение
Для модели	MTU-D2.5	MTU-D4	MTU-D2.5L	MTU-D4L	MTU-TR2.5
Расчетное сечение, мм²	2.5	4	2.5	4	2.5
Номинальное напряжение, В	500				250
Номинальный ток, А	24	32	24	32	24
Длина × Ширина × Высота, мм	56.4 × 62 × 5.2	56.4 × 62 × 6.2	67.2 x 5.2 x 62	67.2 x 6.2 x 62	85 × 49 × 6
Пиковое (импульсное) напряжение, кВ	6				4
Тип винтов	M3				M2.5
Момент затяжки, мин/макс, Нм	0.6-0.8				0.4-0.8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15				TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	8				7
Сечение жесткого провода, мм²	0.2…4				0,5...4
Сечение гибкого провода, мм²	0.2…2.5			0,2…4	1,5...4
Сечение гибкого провода с НШВИ, мм²	0.25…1.5	0.25…2.5	0.25…1.5	0,2…4	0.5...2.5
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Многовыводные клеммы MTU применяются для разветвления токовых цепей. Данный тип удобен, когда к одной клемме необходимо подключить несколько проводников. В отличие от многоуровневых клемм данные клеммы имеют единую токопроводящую шину на 3 или 4 присоединения.

	Трехпроводная клемма		Четырехпроводная клемма

Цвет серый	MTU-TO2.5	MTU-TO4	MTU-FO2.5	MTU-FO4
Упаковка	25 шт.	15 шт.	20 шт.	15 шт.

Параметр	Значение
Для модели	MTU-TO2.5	MTU-TO4	MTU-FO2.5	MTU-FO4
Расчетное сечение, мм²	2.5	4	2.5	4
Номинальное напряжение, В	500	690	500
Номинальный ток, А	24	32	24	32
Длина × Ширина × Высота, мм	50.5 x 5.2 x 47	63.5 × 47 × 6.2	63.5 × 47 × 5.2	50.3 × 47.4 × 6.2
Пиковое (импульсное) напряжение, кВ	6	8
Тип винтов	М2.5	M3	M2.5	M3
Момент затяжки, мин/макс, Нм	0.4-0.5	0.6-0.8	0.4-0.5	0.6-0.8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	8
Сечение жесткого провода, мм²	0.2…4	0.2…6	0.2…4	0.2…6
Сечение гибкого провода, мм²	0.2…2.5	0.2…4	0.2…2.5	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.2…2.5	0.25…2.5	0.25…1.5	0.25…2.5
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

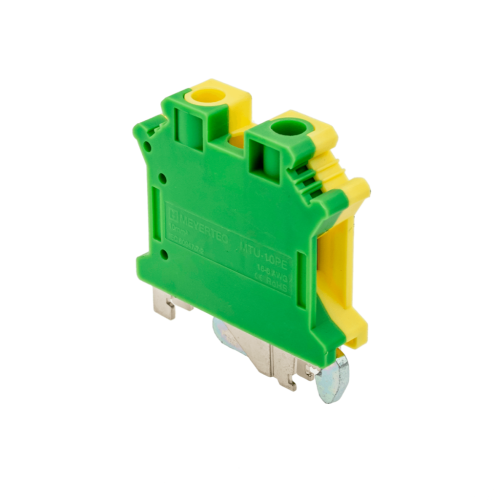

Заземляющие клеммы MTU обеспечивают заземление проводников благодаря контакту токоведущей шины с DIN-рейкой (при условии заземления монтажной пластины шкафа). Конструкция клемм не требует применения торцевых заглушек.

Желтый-Зеленый цвет	MTU-2.5PE	MTU-4PE	MTU-6PE	MTU-10PE	MTU-16PE	MTU-35PE	MTU-D4PE двухуровневая
Упаковка	25 шт.	25 шт.	25 шт.	20 шт.	10 шт.	8 шт.	15 шт.

Параметр	Значение
Для модели	MTU-2.5PE	MTU-4PE	MTU-6PE	MTU-10PE	MTU-16PE	MTU-35PE	MTU-D4PE двухуровневая
Расчетное сечение, мм²	2.5	4	6	10	16	35	4
Длина × Ширина × Высота, мм	42.5 × 5.2 × 47	42.5 × 6.2 × 47	42.5 × 8.2 × 47	42.5 × 10.2 × 47	42.5 x 12.2 x 52.6	50 x 15.2 x 61	56.4 x 6.2 x 62.3
Пиковое (импульсное) напряжение, кВ	8				9.8		8
Зажимные винты	M3		M4			М6	М3
Крепежный винт	M2.5	M3	M4			M5	М3
Момент затяжки зажимных винтов, мин/макс, Нм	0.6-0.8		1.5-1.8			3.2-3.7	0.6-0.8
Момент затяжки крепежных зажимов, мин/макс, Нм	0.5-0.6	0.6-0.8	1.5-1.8			2.5-3.0	0.6-0.8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	8	9	10		11	15	8
Сечение жесткого провода, мм²	0,2…4	0,2…6	0.2…10	0.5…16	2.5…16	1.5…50	0.2…6
Сечение гибкого провода, мм²	0.2…2.5	0.2…4	0.2…6	0.5…10	4…16	1.5…35	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.2…1.5	0.2…2.5	0.2…6	0.5…10	4…16	1.5…35	0.2…4
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Клеммы MTU c держателем предохранителя применяются для защиты цепей управления и сигнализации от перегрузки и коротких замыканий. Модификации со светодиодной индикацией информируют о перегорании предохранителя. Клеммы не требуют применения торцевых заглушек.

Без индикации

Индикация 24 В

Индикация 220 В

Цвет серый	MTU-4F	MTU-4F24	MTU-4F220
Упаковка	25 шт.	25 шт.	25 шт.

Параметр	Значение
Для модели	MTU-4F	MTU-4F24	MTU-4F220
Расчетное сечение, мм²	4
Номинальное напряжение, В	800	24	220
Номинальный ток, А	6.3
Длина × Ширина × Высота, мм	72.5 × 56.5 × 8.2
Пиковое (импульсное) напряжение, кВ	6
Тип винтов	М3
Момент затяжки, мин/макс, Нм	0.6-0.8
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	11
Сечение жесткого провода, мм²	0.2…4
Сечение гибкого провода, мм²	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.2…4
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Клеммы MTU с ножевым размыкателем применяются в цепях для оперативного и безопасного отключения нагрузки во время отладки или измерений. Не требуется отключения проводников, достаточно поднять рычаг размыкателя. Токоведущая часть клемм закрыта с двух сторон, применение заглушек не требуется.

Цвет серый	MTU-4KS
Упаковка	20 шт.

Параметр	Значение
Для модели	MTU-4KS
Расчетное сечение, мм²	4
Номинальное напряжение, В	800
Номинальный ток, А	16
Длина × Ширина × Высота, мм	51 × 58.5 × 6.2
Пиковое (импульсное) напряжение, кВ	8
Тип винтов	M3
Момент затяжки, мин/макс, Нм	0.5-0.6
Тип монтажа (DIN-рейка)	TH (TS) 35x7.5 TH (TS) 35x15 G 32x15
Подключение по стандарту	IEC 60947-7-1
Длина снятия изоляции, мм	8
Сечение жесткого провода, мм²	0.2…4
Сечение гибкого провода, мм²	0.2…4
Сечение гибкого провода с НШВИ, мм²	0.5…2.5
Материал изоляции	PA66
Температура эксплуатации	от -40 до +100 ℃

Маркировка предназначена для удобства визуализации подключения проводников к клеммам. Доступны варианты пустой маркировки, а также маркировка с символами и цифрами.
Маркировка поставляется в упаковках по 10 лент, каждая лента состоит из 10 маркировочных пластин.

Маркировка	Для клемм MTU сечением 2,5 мм² (кроме MTU-TR2.5)	Для клемм MTU сечением 4 мм²	Для клемм MTU сечением 6 мм²	Для клемм MTU сечением 10 мм²
Ширина	5 мм	6 мм	8 мм	10 мм

Символы	Артикул
Пустая	MTU-2.5MC	MTU-4MC	MTU-6MC	MTU-10MC
L1, L2, L3, N, PE	MTU-2.5ML	MTU-4ML	MTU-6ML	MTU-10ML
1 - 10	MTU-2.5M110	MTU-4M110	MTU-6M110	MTU-10M110
11 - 20	MTU-2.5M1120	MTU-4M1120	MTU-6M1120	MTU-10M1120
21 - 30	MTU-2.5M2130	MTU-4M2130	MTU-6M2130	MTU-10M2130
31 - 40	MTU-2.5M3140	MTU-4M3140	MTU-6M3140	MTU-10M3140
41 - 50	MTU-2.5M4150	MTU-4M4150	MTU-6M4150	MTU-10M4150
51 - 60	MTU-2.5M5160	MTU-4M5160	MTU-6M5160	MTU-10M5160
61 - 70	MTU-2.5M6170	MTU-4M6170	MTU-6M6170	MTU-10M6170
71 - 80	MTU-2.5M7180	MTU-4M7180	MTU-6M7180	MTU-10M7180
81 - 90	MTU-2.5M8190	MTU-4M8190	MTU-6M8190	MTU-10M8190
91 - 100	MTU-2.5M91100	MTU-4M91100	MTU-6M91100	MTU-10M91100
101 - 200	MTU-2.5M101200	MTU-4M101200	MTU-6M101200	MTU-10M101200
201 - 300	MTU-2.5M201300	MTU-4M201300	MTU-6M201300	MTU-10M201300

Маркировка MTU-6 подходит для клемм с держателем предохранителя MTU-4F, MTU-4F24, MTU-4F220.
Для трехуровневых клемм MTU-TR2.5 применяется маркировка MTU-2.5MCTR.

Предназначены для распределения потенциала между клеммами. Устанавливаются в вертикальные пазы клемм.
Поставляются в упаковках по 10 штук, для трехуровневых клемм MTU-TR2.5 - по 5 штук.

Тип клемм	2 контакта	3 контакта	10 контактов
Клеммы сечением 2,5 мм²	MTU-J225	MTU-J325	MTU-J1025
Клеммы сечением 4 мм²	MTU-J24	MTU-J34	MTU-J104
Клеммы сечением 6 мм²	MTU-J26	MTU-J36	MTU-J106
Клеммы сечением 10 мм²	MTU-J210	MTU-J310	MTU-J1010
Трехуровневые клеммы MTU-TR2.5	-	-	MTU-J10S

Предназначены для распределения потенциала между клеммами. Устанавливаются непосредственно в винтовой зажим сбоку.
Поставляются в упаковках по 10 штук.

Тип клемм	2 контакта	3 контакта
Клеммы сечением 2,5 мм²	MTU-B225	MTU-B325
Клеммы сечением 4 мм²	MTU-B24	MTU-B34
Клеммы сечением 6 мм²	MTU-B26	MTU-B36
Клеммы сечением 10 мм²	MTU-B210	MTU-B310
Трехуровневые клеммы MTU-TR2.5	-	-
