Пневмораспределители Kipvalve серии 4 с электропневматическим управлением - присоединение Namur
Описание
Пневмораспределители Kipvalve серии 4 с электропневматическим управлением - присоединение Namur
Используются для управления пневмоцилиндрами, пневматическими клапанами, поворотными пневмоприводами, имеющими стыковочную поверхность NAMUR для установки распределителей.
Присоединение: Порты подключения давления G3/8", порты сброса давления G1/4". Порты управления в соответствии с NAMUR (VDI/VDE3845).
Управление: Электропневматическое, осуществляется при помощи катушек серии CL. Катушки CL имеют напряжения питания 12 VAC, 12 VDC, 24 VAC, 24 VDC, 110 VAC, 220 VAC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление.
Конструкция: Относятся к распределителям золотникового типа с пилотным управлением, имеют внутреннее питание пилота.
Функции распределения: Линейка пневмораспределителей KIPVALVE NAMUR с электропневматическим управлением включает в себя все самые распространенные функции переключения для 3-х и 5-ти линейных распределителей.
Монтаж: На стыковочную поверхность по NAMUR через сквозные отверстия в корпусе
Габарит корпуса: Выпускаются в корпусах 2-ого и 3-его габарита. Габарит распределителя указывает на ширину его корпуса. По габариту корпуса распределителя также можно косвенно судить о его пропускной способности (чем больше габарит, тем больше пропускная способность распределителя).
Параметр | Значение |
---|---|
Конструкция | золотникового типа (с пилотным управлением) |
Максимально допустимое давление | 12 бар |
Рабочее давление | 1,5…8 бар |
Рабочая среда | фильтрованный сжатый воздух, степень фильтрации 40 мкм, с маслом или без масла |
Температура окружающей среды | 5…50 °С |
Частота срабатывания | 5 циклов/с |
Ручное дублирование срабатывания | есть |
Степень защиты | IP 65 |
Крепление | через сквозные отверстия в корпусе |
Материал корпуса | анодированный алюминий |
Время отклика на управляющий сигнал | 0,05 сек. |
Модификация | Присоединение | Расход, Нл/мин (м3/ч) | Тип катушки(1) | Тип разъема(2) | Фото | Чертеж | ||
---|---|---|---|---|---|---|---|---|
Вход | Выход | Сброс | ||||||
KIPVALVE 434N-2132 | G1/4 | По типу NAMUR (3) | G1/8 | 840 (50,4) |
CL712 CL075 CL579 CL296 |
DIN43650B |
|
|
Кодировка по системе AIRTAC 3M210-08 | ||||||||
KIPVALVE 433N-3132 | G3/8 | NAMUR | G1/4 | 1580(94,8) |
CL712 CL075 CL579 CL296 |
DIN43650B |
|
|
Кодировка по системе AIRTAC 3M310-10 |
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
(3) - Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.
Модификация | Присоединение | Расход, Нл/мин (м3/ч) | Тип катушки(1) | Тип разъема(2) | Фото | Чертеж | ||
---|---|---|---|---|---|---|---|---|
Вход | Выход | Сброс | ||||||
KIPVALVE 438N-2152 | G1/8 | По типу NAMUR (3) | G1/8 | 730 (43,8) |
CL712 CL075 CL579 CL296 |
DIN43650B |
|
|
Кодировка по системе AIRTAC 4M210-06 | ||||||||
KIPVALVE 434N-2152 | G1/4 | По типу NAMUR (3) | G1/8 | 840 (50,4) |
CL712 CL075 CL579 CL296 |
DIN43650B |
|
|
Кодировка по системе AIRTAC 4M210-08 | ||||||||
KIPVALVE 533N-3152 | G3/8 | NAMUR | G1/4 | 1580(94,8) |
CL712 CL075 CL579 CL296 |
DIN43650B |
|
|
Кодировка по системе AIRTAC 4M310-1 |
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно.
(3) - Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.
Модификация | Присоединение | Расход, Нл/мин (м3/ч) | Тип катушки(1) | Тип разъема(2) | Фото | Чертеж | ||
---|---|---|---|---|---|---|---|---|
Вход | Выход | Сброс | ||||||
KIPVALVE 438N-2253C | G1/8 | По типу NAMUR (3) | G1/8 | 630 (37,8) |
CL712 CL075 CL579 CL296 | DIN43650B |
|
|
Кодировка по системе AIRTAC 4M230С-06 | ||||||||
KIPVALVE 434N-2253C | G1/4 | По типу NAMUR (3) | G1/8 | 630 (37,8) |
CL712 CL075 CL579 CL296 | DIN43650B |
|
|
Кодировка по системе AIRTAC 4M230C-08 | ||||||||
KIPVALVE 433N-3253C | G3/8 | NAMUR | G1/4 | 1580(94,8) |
CL712 CL075 CL579 CL296 | DIN43650B |
|
|
Кодировка по системе AIRTAC 4M330С-10 |
(1) - Катушка заказывается отдельно, напряжение питания катушки выбирается при заказе.
(2) - Разъем для катушки заказывается отдельно..
(3) - Выходные порты выполнены по аналогии со стандартом NAMUR, но расстояние между крепежными отверстиями составляет 29×20 мм вместо 32×24 как у стандарта NAMUR.

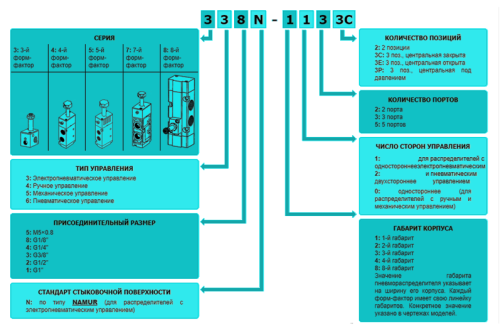

Пример расшифровки - 434-2152:
Пневмораспределитель 4 серии с электропневматическим типом управления клапана, с присоединительным размером G1/4”, со вторым габаритом корпуса, с односторонним управлением, с пятью портами и двумя позициями.
Стандарт подключения NAMUR, или как его еще называют "интерфейс подключения по NAMUR" был создан немецкими инженерами для облегчения стыковки промышленных клапанов и вспомогательного оборудования с приводами. NAMUR является частью стандарта VDI/VDE 3845, который с сентября 2004 года имеет название "Промышленная арматура для управления технологическими процессами - интерфейсы клапанов, приводов и вспомогательного оборудования"
Стыковочная поверхность по NAMUR для установки промышленных клапанов имеет стандартизированные присоединительные размеры: «A» «B» «T»
Стыковочная поверхность по NAMUR для установки вспомогательного оборудования так же имеет стандартизированные установочные размеры: «A», «B», «C»
Основные области применения стандарта стыковочной поверхности NAMUR:
- Стыковка промышленных клапанов, пневмораспределителей с четвертьоборотными приводами;
- Стыковка промышленных клапанов, пневмораспределителей с линейными приводами;
- Стыковка промышленных клапанов, пневмораспределителей с полнооборотными приводами;
- Стыковка полнооборотных, линейных и четвертьоборотных приводов с вспомогательным оборудованием, таким как: блоки концевых выключателей, датчики положения, индикаторы положения, позиционеры и др.
Использование приводов и клапанов со стандартом присоединения по NAMUR позволяет экономить время на монтаже, использовать меньше фитингов и трубки, чем при использовании оборудования с общепромышленным интерфейсом подключения.
