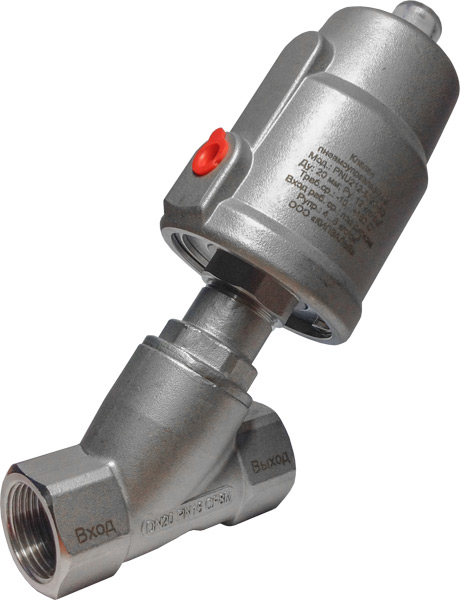

Клапаны пневмоуправляемые Kipvalve PNU212 - вход под диском
2/2 ходовые пневмоуправляемые клапаны прямого действия PNU212 (далее клапаны) предназначены для дистанционного управления потоками жидкостей, пара или газов в различных технологических процессах.
Корпус клапана и его внутренние части выполнены из нержавеющей стали CF8M, а уплотнение седла из PTFE. Это позволяет использовать клапаны PNU212 как с нейтральными средами, так и с агрессивными.
Клапаны PNU212 применяются в системах подачи воздуха, масла, вязких жидкостей (не более 600 сСт), системах дозирования, парогенераторах, пастеризаторах и другом технологическом оборудовании.
| Материал корпуса | Нержавеющая сталь CF8M |
| Материал уплотнения седла | PTFE |
| Тип клапана | Нормально закрытый (NC) |
| Резьба порта управления | G 1/8" |
| Управляющая среда | Сжатый воздух (степень фильтрации 40 мкм) |
| Вход рабочей среды | Под диском |
| Рабочая среда | -10…+180 °C |
| Вязкость рабочей среды | До 600 сСт |
| Температура окружающей среды | -10…+60 °C |
| Модификация | Номинальный диаметр (Dn) | Условный проход (Ду) | Резьбовое присоединение | Пропускная способность (Kv) | Рабочее давление | Давление управления | Диаметр привода |
|---|---|---|---|---|---|---|---|
| PNU212-5010-40 | 10 мм | 13 мм | G 3/8" | 3,8 м3/ч | 0…8 бар | 5,5…8 бар | 40 мм |
| PNU212-5010-50 | 0…12 бар | 50 мм | |||||
| PNU212-5015-50 | 15 мм | 13 мм | G 1/2" | 4,7 м3/ч | 0…12 бар | 5,5…8 барv | 50 мм |
| PNU212-5020-50 | 20 мм | 18 мм | G 3/4" | 9,5 м3/ч | 0…12 бар | 6,5…8 бар | 50 мм |
| PNU212-5025-50 | 25 мм | 24 мм | G 1" | 18,1 м3/ч | 0…8 бар | 50 мм | |
| PNU212-5025-63 | 0…12 бар | 63 мм | |||||
| PNU212-5032-80 | 32 мм | 31 мм | G 1 1/4" | 23,1 м3/ч | 0…12 бар | 6,5…8 бар | 80 мм |
| PNU212-5040-80 | 40 мм | 35 мм | G 1 1/2" | 32,9 м3/ч | 0…12 бар | 6,5…8 бар | 80 мм |
| PNU212-5050-80 | 50 мм | 45 мм | G 2" | 52,9 м3/ч | 0…12 бар | 6,5…8 бар | 80 мм |
| PNU212-5065-90 | 65 мм | 61 мм | G 2 1/2" | 82,6 м3/ч | 0…7 бар | 6,5…8 бар | 90 мм |
Пневматическая схема клапанов
По своей конструкции клапаны PNU212 относятся к 2/2 клапанам с прямым пневматическим управлением:
Принцип действия клапанов
При отсутствии управляющего давления поршень привода (1) под действием пружины сжатия (2) воздействует на шток (3) и поршень клапана (4) плотно прижимается к седлу и закрывает клапан.
При подаче управляющего давления в порт «P», поршень привода (1) перемещается вверх, вытесняя воздух из верхней полости привода через порт «R». Перемещаясь вверх поршень привода (1) преодолевает сопротивление пружины сжатия (2) перемещает шток (3) с поршнем клапана (4), тем самым открывает клапан.
При снятии управляющего давления клапан закрывается под действием пружины сжатия (2).
| № | Деталь | Материал |
|---|---|---|
| 1 | Колпачок индикатора | Поликарбонат |
| 2 | Индикатор | Нейлон |
| 3 | Корпус привода | Нерж. сталь CF8M |
| 4 | Пружина поршня привода | Сталь 65Г |
| 5 | Поршень привода | Алюминиевый сплав |
| 6 | Уплотнение поршня привода | NBR |
| 7 | Гайка поршня | Бронза |
| 8 | Уплотнительное кольцо | NBR |
| 9 | Основание корпуса привода | Нерж. сталь CF8M |
| 10 | Уплотнение корпуса привода | NBR |
| 11 | Стопорное кольцо | Нерж. сталь CF8M |
| 12 | Уплотнительная манжета | NBR |
| 15 | Направляющая втулка | Бронза |
| 16 | Упорная шайба | Бронза |
| 17 | Шток | Нерж. сталь CF8M |
| 18 | Распорная пружина уплотнений | Сталь 65Г |
| 19 | Уплотнительные кольца | PTFE |
| 20 | Уплотнительное кольцо | NBR |
| 24 | Корпус штока | Нерж. сталь CF8M |
| 25 | Направляющая втулка | PTFE |
| 26 | Уплотнительное кольцо | PTFE |
| 27 | Поршень клапана | Нерж. сталь CF8M |
| 28 | Уплотнение седла | PTFE |
| 29 | Фиксирующая гайка | Нерж. сталь CF8M |
| 30 | Корпус клапана | Нерж. сталь CF8M |
