Промежуточные реле KIPPRIBOR серии RS в компактном корпусе (3-контактные)
Описание
Промежуточные реле KIPPRIBOR серии RS в компактном корпусе (3-контактные)
Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. Специальная направляющая в центре круглого разъема реле обеспечивает его безошибочную ориентацию при установке в монтажную колодку.
Контактная группа, состоящая из трех перекидных контактов, рассчитана на ток нагрузки до 10 А (по AC-1). Реле KIPPRIBOR RS оптимально подходят для коммутации такой нагрузки как вентиляторы, катушки клапанов, циркуляционные насосы, нагревательные элементы и т.д.
Промежуточные реле KIPPRIBOR серии RS имеют следующие преимущества:
- Прозрачный корпус, позволяющий легко визуализировать состояние контактов.
- Абсолютная совместимость с аналогами реле других производителей.
- Цветная яркая светодиодная индикация состояния реле.
- Мощные силовые контакты.
- Корпус реле - IP40.
- Со стороны клемм - IР00.
Установка на DIN-рейку при помощи монтажной колодки:
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE.
- Колодка с винтовыми клеммами KIPPRIBOR PYF-039BE/M.
Характеристика |
Значение | |
Время включения (при Uном) |
не более 20 мс | |
Время выключения (при Uном) |
не более 20 мс | |
Диапазон рабочих температур |
-55…+70 °С | |
Относительная влажность |
35…80 %RH | |
Атмосферное давление |
86…106 кПа | |
Ударопрочность |
10g (длительность полуволны синусоиды ударного импульса 11 мс) | |
Виброустойчивость |
10…55 Гц (удвоенная амплитуда 1,0 мм) | |
Масса |
не более 17 г | |
Электрические характеристики контактов | ||
Характеристика |
Постоянный ток (DC) |
Переменный ток (AC) |
Номинальные ток и напряжение |
10 А при 38 В |
10 А при 250 В |
Начальное сопротивление |
не более 100 мОм | |
Материал контакта |
Серебряный сплав (AgNi) | |
Электрический ресурс |
не менее 105 | |
Механический ресурс (при 300 вкл./мин) |
не менее 107 | |
Электрическая прочность изоляции между группами контактов |
≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |
Электрические характеристики катушки | ||
Характеристика |
Постоянный ток (DC) | |
Номинальное напряжение питания Uном |
24 В* | |
Напряжение включения (при 25 °С), не менее |
0,80 Uном | |
Напряжение выключения (при 25 °С), не более |
0,10 Uном | |
Предельное напряжение питания (при 25 °С) |
1,10 Uном | |
Мощность |
2,4 Вт | |
Электрическая прочность изоляции между контактами и катушкой |
≥ 1000 VAC в течение 1 мин (ток утечки 1 мА) | |

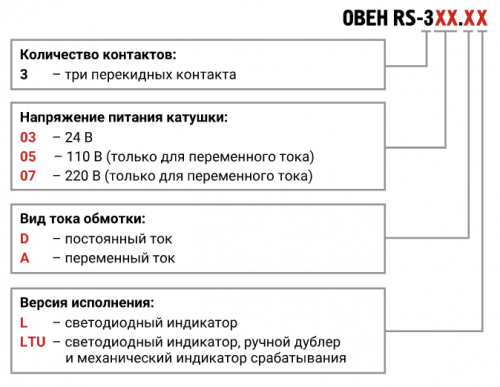

*выбирается при заказе. |
