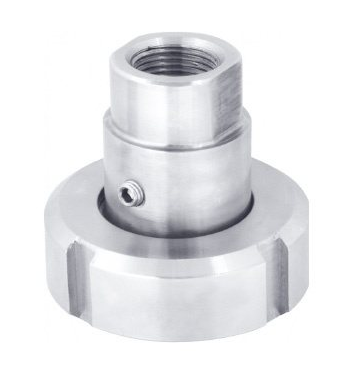

Мембранные разделители сред, фланцевое присоединение с молочной гайкой
Тип РМ (присоединение с накидной (молочной) гайкой).
Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения: пищевая и фармацевтическая промышленность.
При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.
Диапазон рабочих давлений, МПа От -0,1 до 4 |
Заливное отверстие Есть |
Диапазон рабочих температур, °C В соответствии с выбранным средством измерений |
Резьба присоединения К средству измерений - внутренняя M20×1,5 или G½ |
Верхний фланец и накидная гайка Нержавеющая сталь 08Х17Н13М2 |
Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений) |
Мембрана Нержавеющая сталь 08Х17Н13М2 |
Ответная часть* Под приварку, нержавеющая сталь 08Х17Н13М2 * - заказывается отдельно |
Разделительная жидкость 1. Масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1). 2. ПМС-20 (ГОСТ13032-77) |
Варианты поставки - без средства измерений - в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ) |
Номинальный диаметр DN, мм по DIN 11851 25 / 32 / 40 / 50 |
Техническая документация ТУ 4212-004-4719015564-2013 |
Модель | Для труб* | D | D2 | d1 | b1 | G (DIN405) | G1 | S |
Объем заполняемой жидкости |
Объем вытесняемой жидкости |
h | Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|
РМ-M31-DN25 | 29×1,5 | 62 | 44 | 30 | 44 | Rd 52×1,6" |
M20×1,5 или G½ |
30 | 6,5 | 3,0 | 10 | 0,45 |
РМ-M31-DN32 | 35×1,5 | 70 | 49,8 | 35 | Rd 58×1,6" | 6,7 | 3,2 | 0,55 | ||||
РМ-M31-DN40 | 41×1,5 | 78 | 56,5 | Rd 65×1,6" | 7,0 | 3,5 | 0,65 | |||||
РМ-M31-DN50 | 53×1,5 | 92 | 68,5 | 42 | 45 | Rd 78×1,6" | 7,4 | 3,9 | 11 | 0,70 |
РМ | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
---|---|---|---|---|---|---|---|---|
М31-DN25 | - | - | - | - | + | + | + | + |
М31-DN32 | - | - | - | + | + | + | + | + |
М31-DN40 | - | - | + | + | + | + | + | + |
М31-DN50 | + | + | + | + | + | + | + | + |
РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
---|---|---|---|---|---|---|
М31-DN25 | - | - | - | - | + | + |
М31-DN32 | - | - | + | + | + | + |
М31-DN40 | - | + | + | + | + | + |
М31-DN50 | + | + | + | + | + | + |
РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
---|---|---|---|---|---|---|---|---|---|
М31-DN25 | - | - | - | - | + | + | + | + | + |
М31-DN32 | + | + | + | + | + | + | + | + | + |
М31-DN40 | + | + | + | + | + | + | + | + | + |
М31-DN50 | + | + | + | + | + | + | + | + | + |
РМ | -0,1…0,1 | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
---|---|---|---|---|---|---|---|
М31-DN25 | - | + | + | + | + | + | + |
М31-DN32 | + | + | + | + | + | + | + |
М31-DN40 | + | + | + | + | + | + | + |
М31-DN50 | + | + | + | + | + | + | + |
РМ | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 |
---|---|---|---|---|---|---|---|---|---|
М31-DN25 | + | + | + | + | + | + | + | + | + |
М31-DN32 | + | + | + | + | + | + | + | + | + |
М31-DN40 | + | + | + | + | + | + | + | + | + |
М31-DN50 | + | + | + | + | + | + | + | + | + |
РМ | -0,1…0,15 | -0,1…0,3 | -0,1…0,5 | -0,1…0,9 | -0,1…1,5 | -0,1…2,4 |
---|---|---|---|---|---|---|
М31-DN25 | - | + | + | + | + | + |
М31-DN32 | - | + | + | + | + | + |
М31-DN40 | - | + | + | + | + | + |
М31-DN50 | - | + | + | + | + | + |
