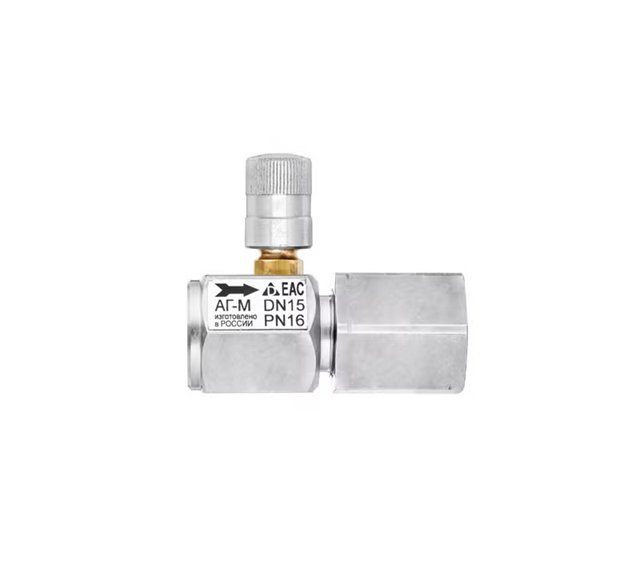

Кнопочный запорный клапан АГ-М
Кнопочный запорный клапан АГ-М (аналог клапана VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора - мембране или трубке Бурдона. Длительное нахождение мембраны под давлением ухудшает метрологические свойства прибора (снижается точность показаний).
Установленный перед прибором клапан, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см2).

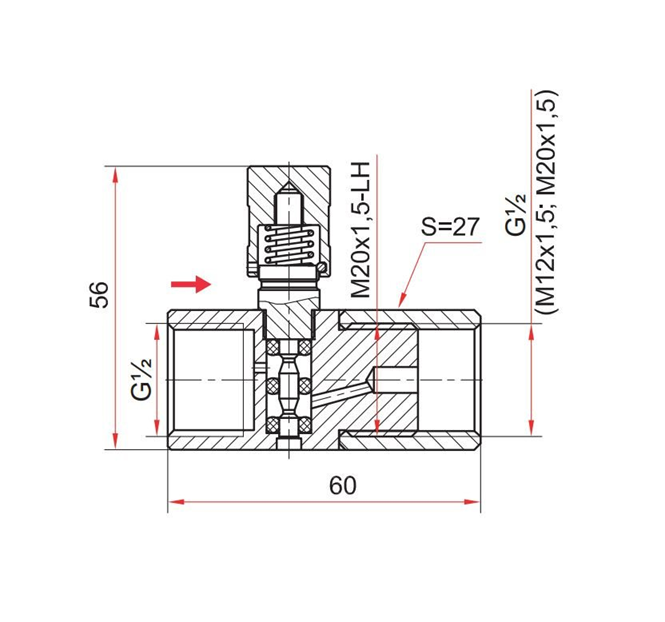

При необходимости подключения давления к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. Повернув кнопку, под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей измерительных приборов во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.
Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.
|
Тип Нормально закрытый |
Резьба присоединения к СИ G½, M12×1,5 или M20×1,5 (внутренняя, накидная гайка) |
|
Рабочее давление, МПа 1,6 |
Материал корпуса Сталь 10 |
|
Максимальное давление, МПа 2,4 |
Материал втулки Латунь |
|
Максимальная рабочая температура, °С 60 |
Уплотнение Смесь резиновая НО-68-I-HTA |
|
Резьба присоединения к процессу G½ (внутренняя) |
Максимальный вес, кг 0,26 |
