Переходники из латуни или нержавеющей стали
Много
Нашли дешевле?
Переходник
Х
Х
-
наруж.
Х
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание

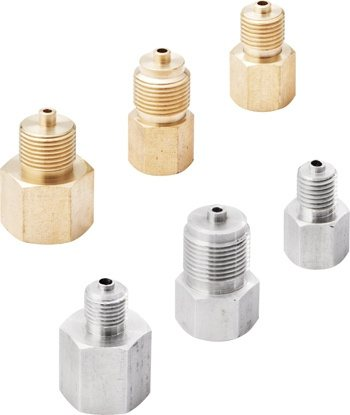

Переходники из латуни или нержавеющей стали
Переходник является дополнительным соединительным элементом, который предназначен для монтажа манометров в существующее посадочное гнездо на трубопроводных линиях и различных промышленных магистралях. Такое устройство применяется для установки приборов в том случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.
Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.
Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом измерительного прибора и рабочей средой.
Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать переходники из нержавеющей стали.
|
Рабочее давление, МПа 25 (переходники из латуни) 60 (переходники из нержавеющей стали) |
Материал Латунь Нержавеющая сталь 08Х18Н10 |
|
Техническая документация ТУ 4218-001-4719015564-2015 |

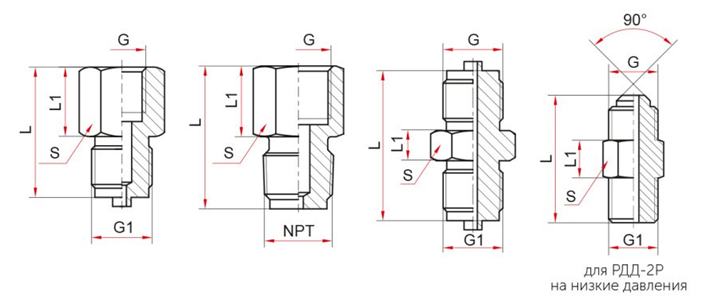

| L | L1 | S | G | G1 / NPT |
|---|---|---|---|---|
| 27 | 15 | 17 | G¼ | M12×1,5 |
| 27 | 15 | 17 | M12×1,5 | G¼ |
| 30 | 10 | 24 | G¼ (M12×1,5) | M20×1,5 (G½) |
| 33 | 21 | 24 | G½ (M20×1,5) | M12×1,5 (G¼) |
| 41 | 21 | 24 | G½ (M20×1,5) | M20×1,5 (G½) |
| 31 | 15 | 19 | G¼ (M12×1,5) | G⅜ |
| 37 | 21 | 24 | G½ (M20×1,5) | G⅜ |
| 28 | 14 | 17 | G¼ | NPT¼ |
| 41 | 22 | 24 | G½ (M20×1,5) | NPT½ |
| 21 | 11 | 14 | G⅛ | NPT⅛ |
| 50 | 10 | 24 | G½ (наруж.) | M20×1,5 (наруж.) |
| 30 | 16 | 17 | M12×1,5 | NPT¼ |
| 24 | 14 | 14 | G⅛ | М10×1 |
| 24 | 14 | 14 | М10×1 | G⅛ |
| 34 * | 10 | 14 | G¼ | G¼ |
* - для РДД-2Р на низкие давления
