Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Много
Нашли дешевле?

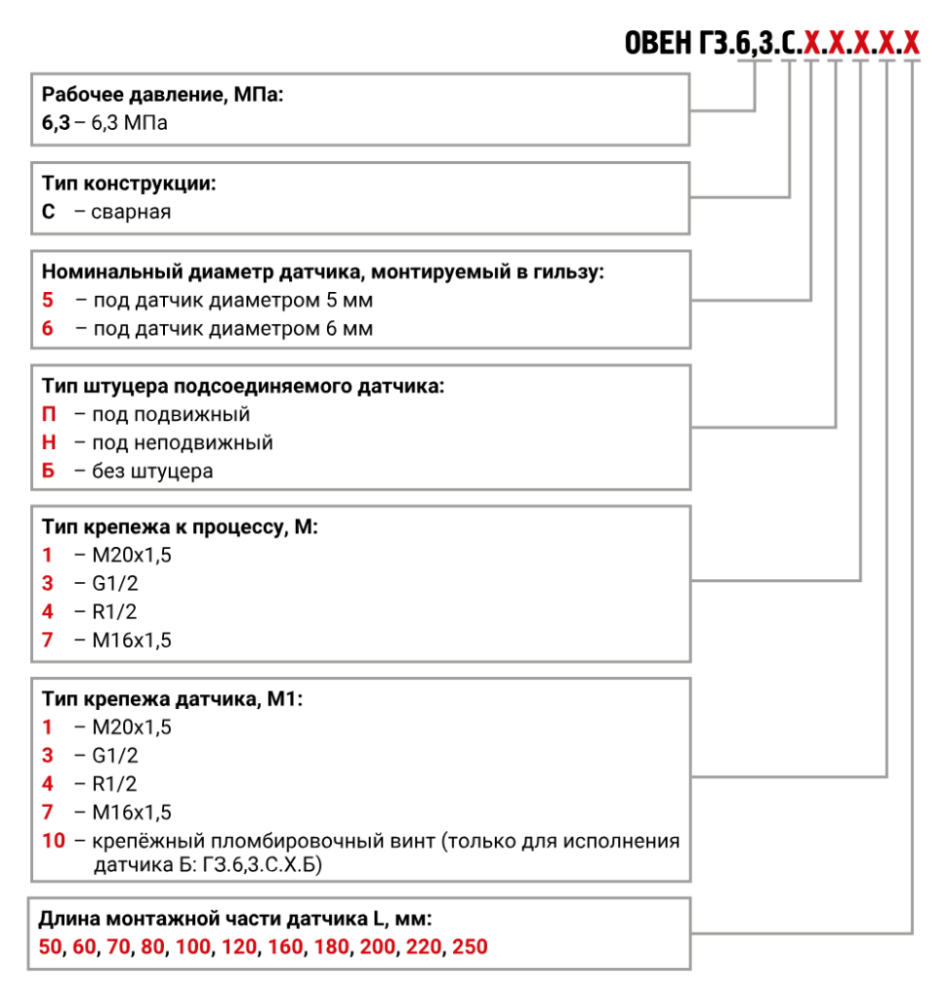

ГЗ.6,3.С.
Х
.
Х
.
Х
.
Х
.
Х
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Гильза защитная ГЗ.6,3 сварная цилиндрическая для датчиков температуры диаметром 5 и 6 мм
Сварные цилиндрические гильзы защитные ГЗ.6,3 предназначены для установки датчиков температуры с малыми диаметрами монтажной части 5 - 6 мм.
Область применения: ГВС, ХВС, ИТП, БТП, автоклавы, трубопроводы и резервуары с неагрессивными жидкостями и газами к материалу гильзы.
Преимущества использования гильз защитных ГЗ.6,3
- Безопасный монтаж/демонтаж датчика температуры без нарушения герметизации системы.
- Защита монтажной части датчика от механического воздействия рабочей среды.
-
Защита монтажной части датчика от повышенного давления и поломок, связанных с высокими скоростями потока рабочей среды.
- Удобство и быстрота монтажа и фиксации монтажной части датчика в исполнении гильз с крепёжным пломбировочным винтом.
- Маленький показатель тепловой инерции за счёт малого диаметра монтажной части и толщины стенок гильзы.
Технические характеристики
- Температура эксплуатации: до +200 °С.
- Плотность рабочей среды: до 1000 кг/м3
- Давление рабочей среды: до 6,3 МПа.
- Скорость потока для воды:
- не более 4 м/с - для гильз с вылетом* до 250 мм.
- Скорость потока для пара:
- не более 80 м/с - для гильз с вылетом до 127 мм;
- не более 46 м/с - для гильз с вылетом от 130 до 250 мм.
* вылет - это фактический размер гильзы, находящийся в потоке.
Материалы деталей, контактирующих с рабочей средой:
- Трубка - 12Х18Н10Т.
- Штуцер и глухая шайба - AISI 304.
Исполнение | Обозначение | М | М1 | Длина монтажной части датчика L, мм |
---|---|---|---|---|
|
ГЗ.6,3.С.5.Н.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
ГЗ.6,3.С.5.Н.1.3.L | G1/2 | |||
ГЗ.6,3.С.5.Н.1.4.L | R1/2 | |||
ГЗ.6,3.С.5.Н.3.1.L | G1/2 | М20×1,5 | ||
ГЗ.6,3.С.5.Н.3.3.L | G1/2 | |||
ГЗ.6,3.С.5.Н.3.4.L | R1/2 | |||
ГЗ.6,3.С.5.Н.4.1.L | R1/2 | М20×1,5 | ||
ГЗ.6,3.С.5.Н.4.3.L | G1/2 | |||
ГЗ.6,3.С.5.Н.4.4.L | R1/2 | |||
ГЗ.6,3.С.5.Н.7.1.L | М16×1,5 | М20×1,5 | ||
ГЗ.6,3.С.5.Н.7.3.L | G1/2 | |||
ГЗ.6,3.С.5.Н.7.4.L | R1/2 |
Исполнение | Обозначение | М | М1 | Длина монтажной части датчика L, мм |
---|---|---|---|---|
|
ГЗ.6,3.С.6.П.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
ГЗ.6,3.С.6.П.1.3.L | G1/2 | |||
ГЗ.6,3.С.6.П.1.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.П.3.1.L | G1/2 | М20×1,5 | ||
ГЗ.6,3.С.6.П.3.3.L | G1/2 | |||
ГЗ.6,3.С.6.П.3.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.П.4.1.L | R1/2 | М20×1,5 | ||
ГЗ.6,3.С.6.П.4.3.L | G1/2 | |||
ГЗ.6,3.С.6.П.4.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.П.7.1.L | М16×1,5 | М20×1,5 | ||
ГЗ.6,3.С.6.П.7.3.L | G1/2 | |||
ГЗ.6,3.С.6.П.7.7.L | М16×1,5 |
Исполнение | Обозначение | М | М1 | Длина монтажной части датчика L, мм |
---|---|---|---|---|
|
ГЗ.6,3.С.6.Н.1.1.L | М20×1,5 | М20×1,5 | 50, 60, 70, 80, 100, 120, 160, 180, 200, 220, 250 |
ГЗ.6,3.С.6.Н.1.3.L | G1/2 | |||
ГЗ.6,3.С.6.Н.1.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.Н.3.1.L | G1/2 | М20×1,5 | ||
ГЗ.6,3.С.6.Н.3.3.L | G1/2 | |||
ГЗ.6,3.С.6.Н.3.4.L | R1/2 | |||
ГЗ.6,3.С.6.Н.3.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.Н.4.1.L | R1/2 | М20×1,5 | ||
ГЗ.6,3.С.6.Н.4.3.L | G1/2 | |||
ГЗ.6,3.С.6.Н.4.4.L | R1/2 | |||
ГЗ.6,3.С.6.Н.4.7.L | М16×1,5 | |||
ГЗ.6,3.С.6.Н.7.1.L | М16×1,5 | М20×1,5 | ||
ГЗ.6,3.С.6.Н.7.3.L | G1/2 | |||
ГЗ.6,3.С.6.Н.7.7.L | М16×1,5 |
- Гильза защитная - 1 шт.
- Паспорт и гарантийный талон - 1 шт.
- Пломбировочный винт - 1 шт. (только для исполнения типа крепежа датчика «10»: ГЗ.6,3.С.х.Б.х.10.L)
