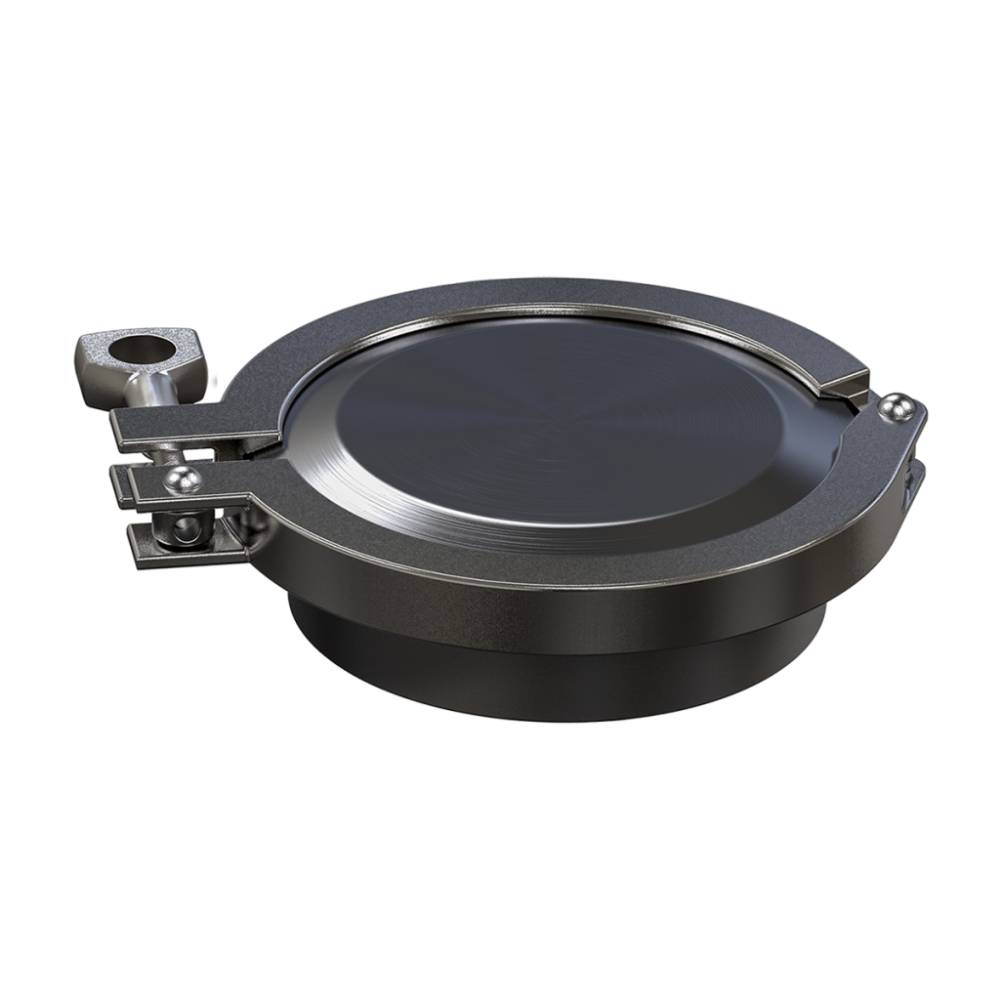

Комплект CLAMP закладная деталь для установки датчиков с присоединением clamp
Описание
Комплект CLAMP закладная деталь для установки датчиков с присоединением clamp
Соединение CLAMP (КЛАМП) - это быстроразъёмное соединение (БРС), обеспечивающее быстрый и удобный монтаж элементов трубопроводной арматуры при давлении до 10 бар.
Одним из самым главным преимуществом CLAMP соединений, или как его ещё называют Tri-Clamp, является отсутствие выступающих контуров в его внутренней части, это позволяет избежать застойный зон, скопления в них продукта и последующих за этим процессов “прокисания”.
Комплект CLAMP предназначен в качестве ответной части для датчика ПДУ-И и ПДУ-RS с аналогичным соединением.
Все детали изготовлены из прочной нержавеющей стали AISI 304 с габаритами, соответствующими немецкому стандарту DIN 32676. В качестве уплотнения используется резина EPDM.
Комплект СLАМР
Патрубок (штуцер) под сварку |
Зажимной хомут |
Заглушка |
Уплотнение |
- Материал уплотнения - EPDM.
- Температура среды: от 0 до 100 °С.
- Условное давление Ру для DN 65, 80, 100 - 1,0 МПа
- Условное давление Ру для DN 20, 25, 32, 40, 50 - 1,6 МПа
- Материал патрубка под сварку, зажимного хомута, заглушки - сталь AISI 304.
Обозначение | d1 | d2 | d3 | d4 |
---|---|---|---|---|
КОМПЛЕКТ СLАМР DN20 DIN32676 | 20 | 23 | 34 | 27,5 |
КОМПЛЕКТ СLАМР DN25 DIN32676 | 26 | 29 | 50,5 | 43,5 |
КОМПЛЕКТ СLАМР DN32 DIN32676 | 32 | 35 | 50,5 | 43,5 |
КОМПЛЕКТ СLАМР DN40 DIN32676 | 38 | 41 | 50,5 | 43,5 |
КОМПЛЕКТ СLАМР DN50 DIN32676 | 50 | 53 | 64 | 56,5 |
КОМПЛЕКТ СLАМР DN65 DIN32676 | 66 | 70 | 91 | 83,5 |
КОМПЛЕКТ СLАМР DN80 DIN32676 | 81 | 85 | 106 | 97 |
КОМПЛЕКТ СLАМР DN100 DIN32676 | 100 | 104 | 119 | 110 |
