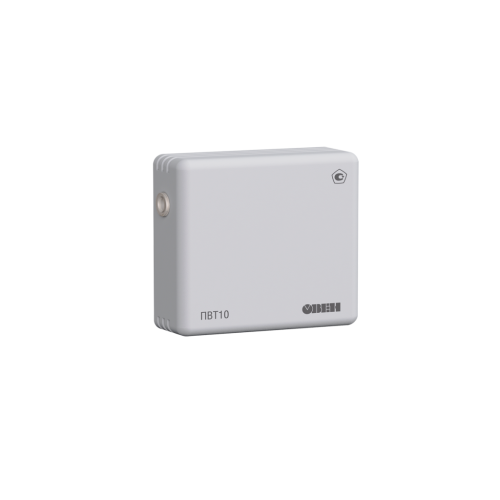

ПВТ10 датчик (преобразователь) влажности и температуры воздуха ОВЕН
Датчик влажности и температуры ОВЕН ПВТ10 предназначен для непрерывного преобразования относительной влажности и температуры неагрессивного газа в два унифицированных выходных сигнала: аналоговый 4…20 мА и цифровой Modbus RTU по интерфейсу RS-485.
Преобразователи влажности и температуры ОВЕН ПВТ10 являются сертифицированными средствами измеряются и поставляются с бесплатной первичной поверкой сроком на один год.
Основные характеристики
- Точность измерений относительной влажности/температуры: 3(4)%RH / 0,5 °С.
- Диапазон рабочих температур: от -20 до +70 °С.
- Возможность работы в тяжелых условиях при температуре до +120 °С (датчики ПВТ100-Т с высокотемпературными кабелем и зондом).
- Комбинированный выходной сигнал: два канала 4…20 мА + RS-485 (Modbus RTU).
- Степень защиты корпуса IP20 (установка в отапливаемом помещении).
Среда измерения
Воздух, неагрессивные газы.
| Характеристика | Значение |
|---|---|
| Диапазоны измерений относительной влажности RH | 0…95 %RH |
| Диапазоны измерений температуры окружающего воздуха | - 20…+ 70 °С |
| Абсолютная погрешность измерения влажности | ± 3,0 % в диапазоне RH = 20…80 % (± 4,0 % вне 20…80 %) |
| Абсолютная погрешность измерения температуры | ± 0,5 °C |
| Повторяемость | ±0,1%RH / ±0,1 °C |
| Стабильность, год | ±0,25%RH / 0,02 °C |
| Время готовности к работе после включения по каналу влажности / температуры | 10 / 15 сек. |
| Степень пылевлагозащиты | IP20 |
| Поддерживаемые интерфейсы и протоколы | Modbus RTU RS-485 |
| Гарантийный срок | 24 месяцев |
Условия эксплуатации
Рис. 1 Рекомендуемые и максимально допустимые условия эксплуатации |
|
Датчик влажности и температуры ОВЕН ПВТ10 следует устанавливать вентиляционными прорезями снизу и сверху, чтобы возникающая в этом случае естественная конвекция поставляла к сенсорам воздух для повышения быстродействия. Кроме того, такое расположение датчика снижает дополнительную погрешность от саморазогрева электронной платы.
|
|
|
|
Габаритные размеры датчика влажности помещения. |
Настенный монтаж датчика влажности ПВТ10 |
Схема подключения преобразователя влажности и температуры ПВТ10
| УГО_ЕСКД | Скачать PDF | Скачать DWG |
| УГО_СПДС | Скачать PDF | Скачать DWG |
| Другой прибор | Скачать PDF | Скачать DWG |
| Другой прибор внешний источник питания | Скачать PDF | Скачать DWG |
| Индикатор токовой петли | Скачать PDF | Скачать DWG |
| Подключение к ПК по RS485 через АС-4 | Скачать PDF | Скачать DWG |
| Подключение к ПЛК по RS485 | Скачать PDF | Скачать DWG |
| 3D Модель ПВТ10 | Скачать ZIP | Скачать ZIP |
| 2D Модель ПВТ10 | Скачать PDF | Скачать DWG |
- Прибор
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
